Producttype	Deursensor (set)
Merk	Harvia
Model	SAB00103
Gebruik	Bewaking van gesloten saunadeur
Afmetingen sensor	∅6 x 28 mm
Afmetingen sensorhouder	20 x 15 x 10 mm
Afmetingen magneet	∅10 x 3 mm
Afmetingen magneethouder	18 x 12 x 15 mm
Lengte aansluitkabel	5 m (2 x 0,22 mm²)
Schakelafstand	20 mm
Bedrijfstemperatuur	-20 tot 85 °C
Voeding	Geen (droogcontact)
Inhoud van de levering	Sensor, sensorhouder, magneet, magneethouder, montagemateriaal, instructies
Montage	Op hout (schroeven), op glas (dubbelzijdige plakband), op metaal (boring ∅8 mm met rubberen ring)
Elektrische aansluiting	Raadpleeg de handleiding van de saunabesturing
Onderhoud	Geen onderhoud nodig
Veiligheid	Installatie door gekwalificeerde elektricien, spanningsloos, naleven van lokale normen
Verwijdering	Niet bij het huishoudelijk afval gooien, volg de lokale richtlijnen

Veelgestelde vragen - SAB00103 HARVIA

Waarvoor dient de deursensor Harvia SAB00103?

Het deursensorkit wordt gebruikt om de gesloten saunadeur te bewaken. Het detecteert het openen van de deur om veiligheidsredenen.

Wat is de inhoud van de levering van de SAB00103-set?

De set bevat de deursensor met aansluitkabel, een sensorhouder, een magneet, een magneethouder, montagemateriaal (schroeven, dubbelzijdige plakband, rubberen ring) en montage-instructies.

Wat zijn de afmetingen van de sensor en de magneet?

De sensor meet ∅6 x 28 mm, de houder 20x15x10 mm. De magneet is ∅10 x 3 mm, de houder 18x12x15 mm.

Hoe installeer ik de deursensor op een glasoppervlak?

Gebruik de meegeleverde dubbelzijdige plakband om de sensorhouder op het glas te bevestigen (fig. B in de handleiding).

Hoe installeer ik de deursensor op een metalen frame?

Boor een gat van ∅8 mm, plaats de rubberen ring en steek vervolgens de deursensor in (fig. C of D).

Wat is de schakelafstand van de sensor?

Het contact van de deursensor moet worden onderbroken vanaf een afstand van 20 mm tussen de sensor en de magneet.

Welke veiligheidsmaatregelen moet ik nemen bij de installatie?

Alleen een gespecialiseerde elektricien of een gekwalificeerd persoon mag de aansluitingen uitvoeren. Werk spanningsloos en volg de lokale normen.

Hoe sluit ik de deursensor elektrisch aan?

Raadpleeg de gebruiksaanwijzing en montage-instructies van de gebruikte saunabesturing. De sensor is een droogcontact dat volgens de schema"s van de besturing moet worden aangesloten.

Heeft de deursensor onderhoud nodig?

Nee, het apparaat heeft geen onderhoud nodig.

Hoe moet ik de deursensor aan het einde van zijn levensduur verwijderen?

Gooi het apparaat niet bij het huishoudelijk afval. Verwijder het volgens de lokale richtlijnen, omdat het recyclebare materialen bevat.

GEBRUIKSAANWIJZING SAB00103 HARVIA

1. Over deze handleiding 3
2. Belangrijke aanwijzingen voor uw veiligheid 3

2.1. Reglementair gebruik 3
2.2. Veiligheidsvoorschriften voor de monteur 3.

1. Productbeschrijving 4

3.1. Leveromvang 4
3.2. Productfuncties 4

1. Montage 4

4.1. Montage deursensor 4
4.2. Montage magneet 5

1. Elektrische aansluiting 5
2. Onderhoud 6
3. Afvoer 6
4. Technische gegevens 6

1. Over deze handleiding

Lees de montagehandleiding goed door en bewaar deze in de buurt van het apparaat. Zo kunt u te allen tijde informatie over uw veiligheid en de bediening nalezen.

U vindt deze montage- en gebruiksaanwijzing ook in het downloadbereik van onze website www.sentiotec.com/downloads.

2. Belangrijke aanwijzingen voor uw veiligheid

Volg daarom de volgende veiligheidsaanwijzingen op.

De deursensor-set is bedoeld voor de bewaking van de gesloten saunadeur.

2.2. Veiligheidsvoorschriften voor de monteur

• De aansluitwerkzaamheden mogen alleen door een elektricien of een vergelijkbaar gekwalificeerde persoon worden uitgevoerd.

• De aansluitwerkzaamheden mogen uitsluitend in stroomloze toestand worden uitgevoerd.

• Neem de montagehandleidingen van de gebruikte saunabesturing in acht.

• Neem ook de plaatselijke bepalingen op de plaats van opstelling in acht.
• Raadpleeg voor problemen die in de montageaanwijzingen niet uitvoerig genoeg werden behandeld in het belang van uw eigen veiligheid uw leverancier.

3. Productbeschrijving

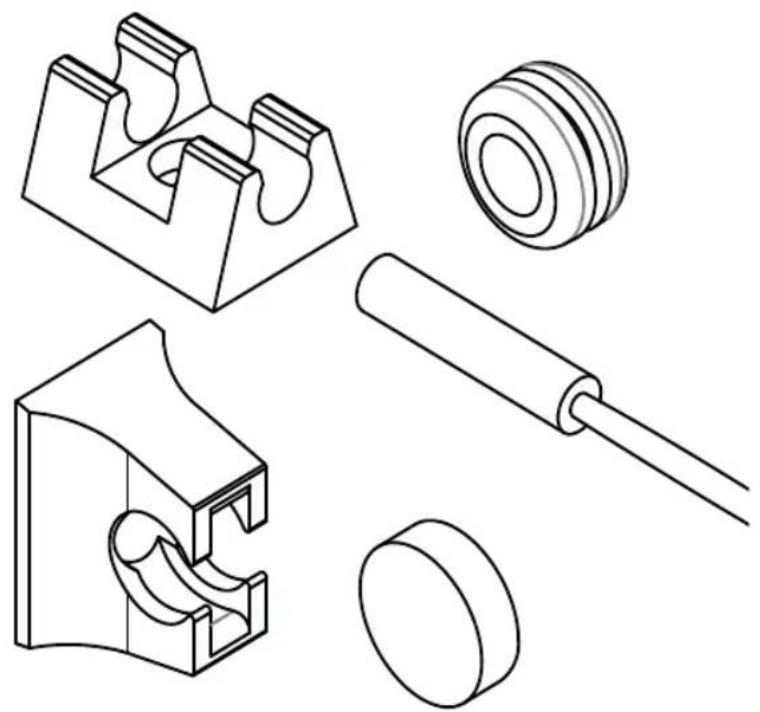

3.1. Leveromvang

• Deursensor incl. aansluitkabel
• Deursensorhouder
• Magneet
• Magneethouder
• Montagemateriaal
• Montagehandleiding

3.2. Productfuncties

De deursensor-set is bedoeld voor de bewaking van de gesloten saunadeur.

Neem de gebruiksaanwijzingen van de gebruikte saunabesturing in acht.

4. Montage

Bevestig de deursensor in het bereik van de saunadeur onder inachtneming van de technische gegevens op pagina 6.

De deursensor-set moet zodanig worden gemonteerd dat vanaf een deurspleet van 10 cm het contact met de deursensor-set is onderbroken.

4.1. Montage deursensor

• Bij een houten saunacabine:
  ▶ Gebruik de meegeleverde houtschroeven (afb. A).
• Bij een gasfles:
  ▶ Gebruik dubbelzijdige tape (Afb. B).
• Bij een metalen deurframe:
  ▶ Boor een gat van ∅ 8 mm en plaats de rubberafdichting.

Vervolgens plaatst u de seursensor (afb. C resp. D)

Afb. A Afb. B

Afb. C Afb. D

Bevestig de magneet met de magneethouder op de saunadeur.

Neem de afstand tot de deursensor in acht, zodat de werking is ge- waarborgd.

• Bij een houten deur:

▶ Gebruik de meegeleverde hout-schroef (afb. E).

• Bij een glazen deur:

▶ Gebruik het dubbelzijdige tape (afb. F).

Vervolgens plaatst u de magneet in de houder (afb. G)

5. Elektrische aansluiting

Neem de montage- en gebruiksaanwijzingen van de gebruikte saunabesturing in acht.

6. Onderhoud

Het apparaat is onderhoudsvrij.

7. Afvoer

• Voer het verpakkingsmateriaal af volgens de geldende afvoerrichtlijnen.
• Oude apparaten bevatten opnieuw bruikbare materialen maar ook schadelijke stoffen. Deponeer uw oude apparaat daarom in geen geval bij het gewone afval, maar voer het apparaat af volgens de plaatselijk geldende voorschriften.

Afmetingen: ∅ 6 x 28 mm

Aansluitkabel: 5 m - 2 x 0,22 mm²

Bedrijfstemperatuur:

Schakelafstand:

-20 tot 20 mm 23 mm 20 mm

Deursensorhouder

Afmetingen: 20 x 15 x 10 mm

Magneet

Afmetingen: ∅ 10 x 3 mm

Magneethouder

Afmetingen: 18 x 12 x 15 mm
