SAB00103 - Czujnik drzwi HARVIA - Bezpłatna instrukcja obsługi

Typ produktu	Czujnik drzwi (zestaw)
Marka	Harvia
Model	SAB00103
Zastosowanie	Monitorowanie zamkniętych drzwi sauny
Wymiary czujnika	∅6 x 28 mm
Wymiary uchwytu czujnika	20 x 15 x 10 mm
Wymiary magnesu	∅10 x 3 mm
Wymiary uchwytu magnesu	18 x 12 x 15 mm
Długość kabla przyłączeniowego	5 m (2 x 0,22 mm²)
Odległość łączenia	20 mm
Temperatura pracy	-20 do 85 °C
Zasilanie	Brak (styk suchy)
Zawartość zestawu	Czujnik, uchwyt czujnika, magnes, uchwyt magnesu, materiał montażowy, instrukcja
Montaż	Na drewnie (wkręty), na szkle (taśma dwustronna), na metalu (wiercenie ∅8 mm z uszczelką)
Podłączenie elektryczne	Odnieś się do instrukcji sterownika sauny
Konserwacja	Nie wymaga konserwacji
Bezpieczeństwo	Instalacja przez wykwalifikowanego elektryka, przy odłączonym napięciu, zgodnie z lokalnymi przepisami
Utylizacja	Nie wyrzucać z odpadami domowymi, postępować zgodnie z lokalnymi wytycznymi

Często zadawane pytania - SAB00103 HARVIA

Do czego służy czujnik drzwi Harvia SAB00103?

Zestaw czujnika drzwi służy do monitorowania zamkniętych drzwi sauny. Wykrywa otwarcie drzwi ze względów bezpieczeństwa.

Jaka jest zawartość zestawu SAB00103?

Zestaw zawiera czujnik drzwi z kablem przyłączeniowym, uchwyt czujnika, magnes, uchwyt magnesu, materiał montażowy (wkręty, taśma dwustronna, uszczelka gumowa) oraz instrukcję montażu.

Jakie są wymiary czujnika i magnesu?

Czujnik ma wymiary ∅6 x 28 mm, jego uchwyt 20x15x10 mm. Magnes ma ∅10 x 3 mm, jego uchwyt 18x12x15 mm.

Jak zamontować czujnik drzwi na powierzchni szklanej?

Użyj dołączonej taśmy dwustronnej, aby przymocować uchwyt czujnika do szyby (rys. B w instrukcji).

Jak zamontować czujnik drzwi na ramie metalowej?

Wywierć otwór ∅8 mm, włóż uszczelkę gumową, a następnie włóż czujnik drzwi (rys. C lub D).

Jaka jest odległość łączenia czujnika?

Styk czujnika drzwi musi być przerwany od odległości 20 mm między czujnikiem a magnesem.

Jakie środki ostrożności należy zachować podczas instalacji?

Tylko wykwalifikowany elektryk lub osoba uprawniona może wykonać podłączenia. Pracuj przy odłączonym napięciu i przestrzegaj lokalnych przepisów.

Jak podłączyć elektrycznie czujnik drzwi?

Odnieś się do instrukcji obsługi i montażu używanego sterownika sauny. Czujnik jest stykiem suchym, który należy podłączyć zgodnie ze schematami sterownika.

Czy czujnik drzwi wymaga konserwacji?

Nie, urządzenie nie wymaga żadnej konserwacji.

Jak zutylizować czujnik drzwi po zakończeniu eksploatacji?

Nie wyrzucaj urządzenia z odpadami domowymi. Zutylizuj je zgodnie z lokalnymi wytycznymi, ponieważ zawiera materiały nadające się do recyklingu.

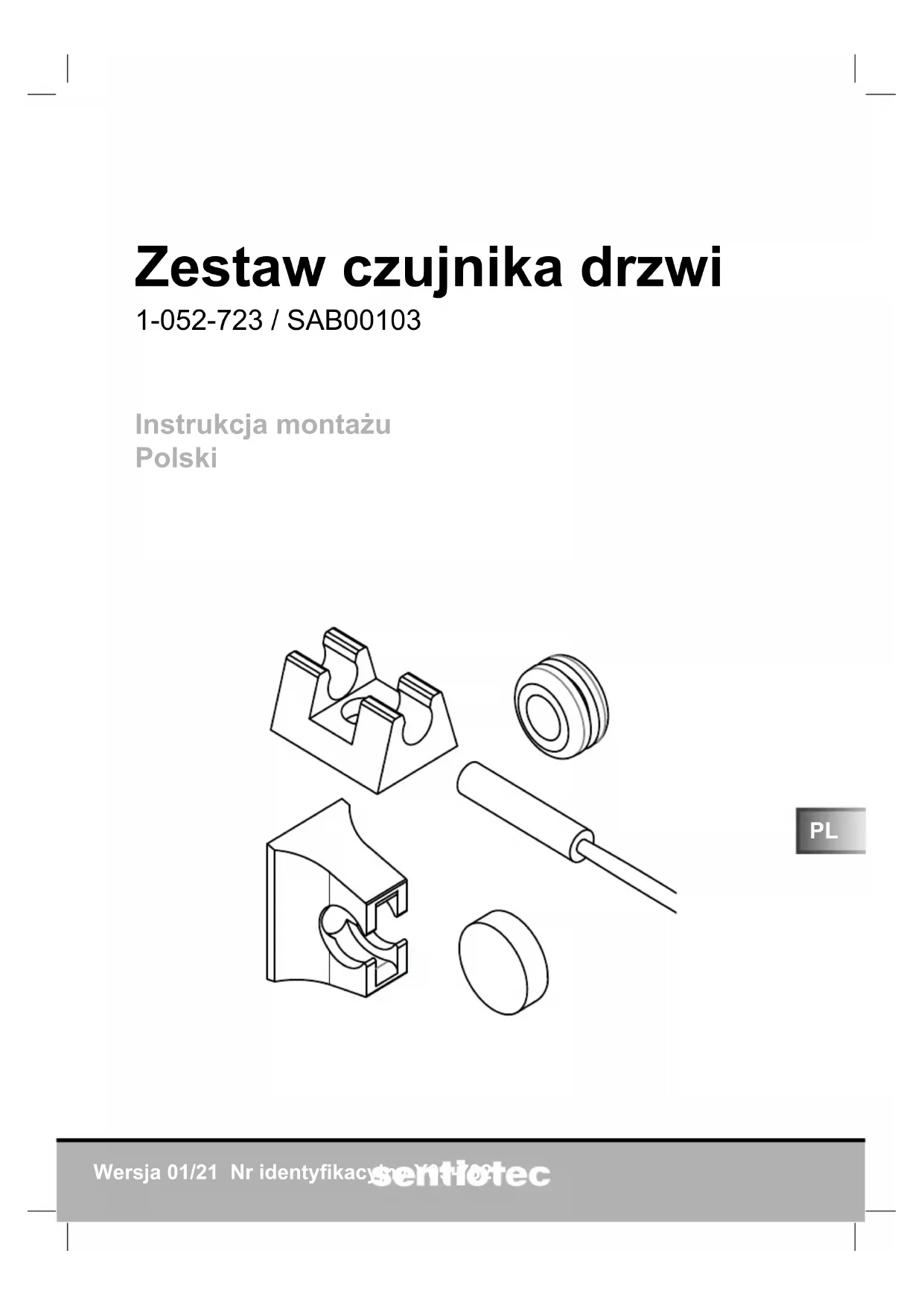

INSTRUKCJA OBSŁUGI SAB00103 HARVIA

Zestaw czujnika drzwi

1-052-723 / SAB00103

Instrukcja montażu

Polski

1. Wprowadzenie do instrukcji 3
2. Ważne wskazówki bezpieczeństwa 3

2.1. Użytkowanie zgodne z przeznaczeniem 3
2.2. Wskazówki bezpieczeństwa dla montera 3.

1. Opis produktu 4

3.1. Zakres dostawy 4
3.2. Funkcje produktu 4

1. Montaż 4

4.1. Montaż czujnika drzwi 4
4.2. Montaż magnesu 5

1. Podłączenie elektryczne 5
2. Konserwacja 6
3. Utylizacja 6
4. Dane techniczne 6

1. Wprowadzenie do instrukcji

Należy uważnie przeczytać niniejszą instrukcję montażu oraz przechowywać ją w pobliżu urządzenia. Dzięki temu będzie można w każdej chwili z niej skorzystać w celu uzyskania informacji dotyczących bezpieczeństwa i obsługi.

Niniejsza instrukcja montażu i obsługi jest również dostępna do pobrania na naszej stronie internetowej www.sentiotec.com/downloads.

2. Ważne wskazówki bezpieczeństwa

Należy w związku z tym stosować się do poniższych wskazówek bezpieczeństwa.

2.1. Użytkowanie zgodne z przeznaczeniem

Zestaw czujnika drzwi służy do monitorowania zamkniętych drzwi sauny.

PL

2.2. Wskazówki bezpieczeństwa dla montera

• Przyłączania elektrycznego dokonywać może tylko osoba wykwalifikowana w zakresie elektrotechniki lub posiadająca porównywalne kwalifikacje.
• Połączenia elektryczne można wykonywać wyłącznie po odłączeniu instalacji od napięcia.

- Należy przestrzegać instrukcji montażu używanej jednostki sterującej sauny.

- Należy również przestrzegać lokalnych przepisów obowiązujących w miejscu instalacji.

- W kwestiach, które nie zostały w sposób wyczerpujący opisane w instrukcji montażu, dla własnego bezpieczeństwa należy zwrócić się do dostawcy urządzenia.

3. Opis produktu

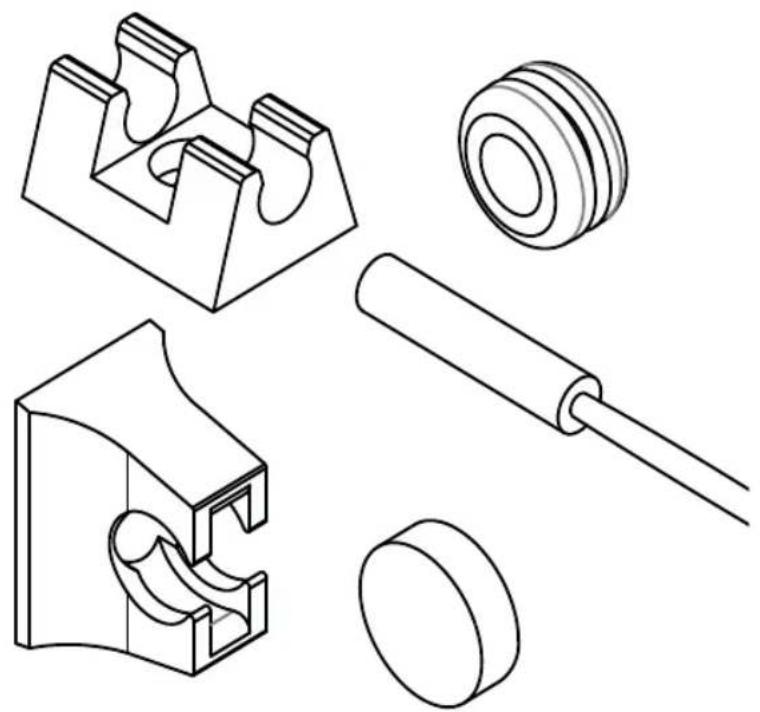

3.1. Zakres dostawy

• Czujnik drzwi wraz z przewodem przyłączeniowym
  • Uchwyt czujnika drzwi
• Magnes
• Uchwyt magnesu
• Materiał montażowy
• Instrukcja montażu

3.2. Funkcje produktu

Zestaw czujnika drzwi służy do monitorowania zamkniętych drzwi sauny.

Należy przestrzegać instrukcji obsługi wykorzystywanej jednostki sterującej sauny.

4. Montaż

Zamocować czujnik drzwi w obszarze drzwi sauny, przestrzegając danych technicznych zamieszczonych na stronie 6.

Zestaw czujnika drzwi należy zamontować w taki sposób, aby przy szczelinie w drzwiach od 10 cm przerywany był styk z czujnikiem drzwi.

4.1. Montaż czujnika drzwi

• W przypadku kabiny sauny z drewna:
  ▶ Użyć dołączonych wkrętów do drewna (rys. A).
  • W przypadku powierzchni szklanej:
  ▶ Użyć dwustronnej taśmy klejącej (rys. B).
• W przypadku metalowej ramy drzwi:

▶ Wywiercić otwór o średnicy 8 mm i umieścić w nim gumowe uszczelnienie.

Następnie umieścić czujnik drzwi (rys. C lub D).

Rys. A Rys. B

Rys. C Rys. D

Zamocować magnes na drzwiach sauny za pomocą uchwytu magnesu.

Zwracać uwagę na odstęp od czujnika drzwi, aby zapewnione było jego prawidłowe działanie.

PL

• W przypadku drzwi drewnianych:
▶ Użyć dołączonego wkrętu do drewna (rys. E).
• W przypadku szklanych drzwi:
▶ Użyć dwustronnej taśmy klejącej (rys. F).

Następnie umieścić magnes w uchwycie (rys. G).

5. Podłączenie elektryczne

Należy przestrzegać instrukcji montażu i obsługi wykorzystywanej jednostki sterującej sauny.

6. Konserwacja

Urządzenie nie wymaga konserwacji.

7. Utylizacja

• Materiały opakowaniowe należy utylizować zgodnie z obowiązującymi przepisami.
• Stare urządzenia zawierają materiały możliwe do powtórnego przetworzenia jak również szkodliwe substancje. Dlatego nie należy ich umieszczac w pojemnikach na odpady nienadające się do powtórnego przetworzenia, lecz utylizować je zgodnie z lokalnymi przepisami.

8. Dane techniczne

Czujnik drzwi

Wymiary: ∅ 6 x 28 mm

Przewód przyłączeniowy: 5 m – 2 x 0,22 mm²

Temperatura pracy:

Odległość załączania:

20 mm 20 mm 23 mm

Uchwyt czujnika drzwi

Wymiary: 20 x 15 x 10 mm

Magnes

Wymiary: ∅ 10 x 3 mm

Uchwyt magnesu

Wymiary: 18 x 12 x 15 mm
