SAB00102 - Sensor de porta HARVIA - Manual de utilização gratuito

Tipo de produto	Sensor de porta para sauna
Marca	Harvia
Modelo	SAB00102
Dimensões da unidade de controle	85 x 85 x 40 mm
Dimensões do botão de pressão	55 x 55 x 15 mm
Diâmetro de abertura de instalação do botão	50 mm
Dimensões do sensor de porta	∅ 6 x 28 mm
Dimensões do suporte do sensor	20 x 15 x 10 mm
Dimensões do ímã	∅ 10 x 3 mm
Dimensões do suporte do ímã	18 x 12 x 15 mm
Tensão de serviço	230 V AC, 50/60 Hz
Grau de proteção	IP X4
Temperatura ambiente de funcionamento	-40 °C a +40 °C
Temperatura de serviço do sensor	-20 °C a 85 °C
Distância de comutação	10 cm (abertura do contato)
Comprimento do cabo do sensor	5 m
Comprimento do cabo do botão	4 m
Seção dos cabos de conexão	Alimentação: 3 x 1,5 mm²; Sinal: 2 x 0,5 mm²
Conteúdo da entrega	Unidade de controle, botão luminoso, sensor de porta, suporte do sensor, ímã, suporte do ímã, material de montagem, instruções
Funções principais	Monitoramento de porta para partida remota; cancelamento da partida se porta aberta
Compatibilidade com controles de sauna	Série Pro, home.com4, wave.com4 11 kW, Xenio, Xafir
Manutenção e limpeza	Nenhuma manutenção necessária
Segurança	Instalação por eletricista qualificado; uso conforme; não expor à umidade excessiva
Peças de reposição e reparabilidade	Peças disponíveis junto ao fabricante; reparo por profissional
Informações gerais	Fabricado por Harvia; manual disponível em vários idiomas

Perguntas frequentes - SAB00102 HARVIA

Qual é a função do sensor de porta Harvia SAB00102?

O sensor de porta monitora o fechamento da porta da sauna quando a função de partida remota está ativada. Se a porta estiver aberta, a partida remota é cancelada por razões de segurança.

Com quais controles de sauna este sensor é compatível?

Ele é compatível com as séries Pro (Pro B2/3, Pro C2/3, Pro D), home.com4, wave.com4 11 kW, Xenio (CX110C, CX170) e Xafir (CS110C, CS170).

Quais são as condições de instalação elétrica?

A instalação deve ser realizada por um eletricista qualificado. O aparelho deve estar desligado durante a fiação. Respeite os esquemas de conexão e as instruções do controle de sauna utilizado.

Como montar o sensor de porta em uma porta de vidro?

Use a fita adesiva dupla face fornecida para fixar o suporte do sensor na superfície de vidro. Certifique-se de que a distância de comutação (10 cm) seja respeitada com o ímã.

O que fazer se a porta da sauna estiver aberta durante o modo de espera da partida remota?

O sistema cancela automaticamente a função de partida remota. O controle da sauna não iniciará até que a porta seja fechada e o botão de pressão seja reativado.

Qual é a distância de comutação entre o sensor e o ímã?

O contato deve ser interrompido a uma distância de aproximadamente 10 cm. Um alinhamento correto é necessário para garantir o funcionamento.

O sensor de porta necessita de manutenção regular?

Não, o aparelho não necessita de manutenção. Apenas certifique-se de que os cabos e as conexões permaneçam em bom estado.

Quais são as dimensões da unidade de controle?

A unidade de controle mede 85 x 85 x 40 mm. Ela deve ser instalada próximo ao controle do sauna.

Posso usar este sensor com um aquecedor de sauna não compatível?

Não, o aquecedor deve atender aos requisitos da norma EN 60335-2-53 para controle remoto. Consulte o manual do seu aquecedor ou entre em contato com o fabricante.

Como descartar o produto no fim da vida útil?

Não descarte o aparelho com o lixo doméstico. Siga as diretrizes locais de reciclagem de aparelhos eletrônicos.

MANUAL DE UTILIZADOR SAB00102 HARVIA

Sistema de sensor da porta

1-052-722 / SAB00102

INSTRUÇÕES DE MONTAGEM E DE UTILIZAÇÃO Português

2. Indicações importantes sobre a sua segurança 4

2.1. Utilização prevista 4.
2.2. Indicações de segurança para o técnico de instalação 4.
2.3. Indicações de segurança para o utilizador 5

3. Descrição do produto 6

3.1. Volume de fornecimento 6
3.2. Funções do produto ..6.

4. Montagem 6

4.1. Montagem da unidade de potência 6.
4.2. Montagem do botão ..7.
4.3. Montagem do sensor da porta .8.
4.4. Montagem do íman...8.

5. Ligação elétrica 9

6. Esquema de ligações 10

6.1. Ligação ao Pro-Serie (Pro B2/3, Pro C2/3, Pro D) 10
6.2. Ligação a home.com4 11
6.3. Ligação a wave.com4 11 kW 11
6.4. Ligação ao Xenio (CX110C, CX170) 12
6.5. Ligação ao Xafir (CS110C, CS170) 12

7. Operação 13

8. Manutenção 13

9. Eliminação \_\_\_\_ 13

10. Dados técnicos 14

1. Sobre este manual

Leia atentamente estas instruções de montagem e de utilização e guarde-as nas proximidades do aparelho. Desta forma, pode ler as informações sobre a sua segurança e a operação a qualquer momento.

Este manual de montagem e operação também está disponível na área de transferências do nosso website em www.sentiotec.com/downloads.

Símbolos nas advertências

Nestas instruções de montagem e de utilização, as atividades que comportam riscos são precedidas de uma advertência. É imperativo que respeite estas advertências. Desta forma, evita danos materiais e ferimentos que, no pior dos casos, podem ser fatais.

Nas advertências são utilizadas palavras de sinalização que têm os significados seguintes:

PERIGO!

A inobservância desta advertência resulta em ferimentos graves ou morte.

AVISO!

A inobservância desta advertência pode resultar em ferimentos graves ou morte.

CUIDADO!

A inobservância desta advertência pode resultar em ferimentos ligeiros.

ATENÇÃO!

Esta palavra de sinalização alerta-o para danos materiais.

Outros símbolos

Este símbolo identifica dicas e indicações úteis.

Ler o manual de operação

2. Indicações importantes sobre a sua segurança

O sistema de sensor da porta foi construído de acordo com as regras de segurança técnicas reconhecidas. No entanto, podem surgir situações de perigo durante a utilização. Por conseguinte, respeite as indicações de segurança e as advertências específicas dos vários capítulos.

2.1. Utilização prevista

O sistema de sensor da porta destina-se à monitorização da porta da sauna quando é utilizada a função de controlo remoto.

Um aquecedor de sauna que é regulado através da função de controlo remoto tem de dispor da verificação de cobertura de acordo com a secção 19.101 da EN 60335-2-53. Se o aquecedor não cumprir este requisito, é necessário tomar as devidas precauções (p. ex.: dispositivo de desconexão de segurança ou sistema de monitorização da porta)

Qualquer utilização que não corresponda à utilização prevista é considerada incorreta. Uma utilização incorreta pode levar a danos no produto, a ferimentos graves ou mesmo à morte.

2.2. Indicações de segurança para o técnico de instalação

• Os trabalhos de ligação só podem ser executados por um eletricista ou por uma pessoa com formação equivalente.
• Os trabalhos de montagem e de ligação no sistema de monitorização da porta só podem ser realizados no estado isento de tensão.
• Tenha em atenção as instruções de montagem do comando de sauna utilizado.
• Respeite também as regulamentações locais no local de instalação.
• Para sua própria segurança, em caso de problemas que não sejam abordados de forma suficientemente detalhada nas instruções de montagem, contacte os seus fornecedores.

2.3. Indicações de segurança para o utilizador

• O sistema de sensor da porta não pode ser utilizado por crianças com menos de 8 anos de idade.
• O sistema de sensor da porta pode ser utilizado por crianças com mais de 8 anos de idade, por pessoas com capacidades físicas, sensoriais ou mentais reduzidas e por pessoas com falta de experiência e conhecimentos, nas seguintes condições:

– Se forem supervisionadas

- Se aprenderem como se utiliza o aparelho de uma forma segura e compreenderem os potenciais riscos.

• As crianças não podem brincar com o sistema de monitorização da porta.
• Tenha em atenção o manual de instruções do comando de sauna utilizado.
• Para sua própria segurança, em caso de problemas que não sejam abordados de forma suficientemente detalhada no manual de operação, contacte os seus fornecedores.

3. Descrição do produto

3.1. Volume de fornecimento

• Unidade de comando do sistema de monitorização da porta
• Botão iluminado incluindo cabo de ligação
• Sensor da porta com cabo de ligação
• Suporte do sensor da porta
• Íman
• Suporte do íman
  • Material de montagem
• Manual de montagem

3.2. Funções do produto

O sistema de monitorização da porta destina-se à monitorização da porta da sauna quando o arranque remoto está ativado. Se a porta da sauna for aberta no estado “Standby para controlo remoto”, a função de arranque remoto é cancelada.

Comandos de sauna compatíveis:

Pro-Serie, home.com4, wave.com4 11 kW, Xenio, Xafir

4. Montagem

Durante a montagem, tenha em atenção os dados técnicos na Página 14:

4.1. Montagem da unidade de potência

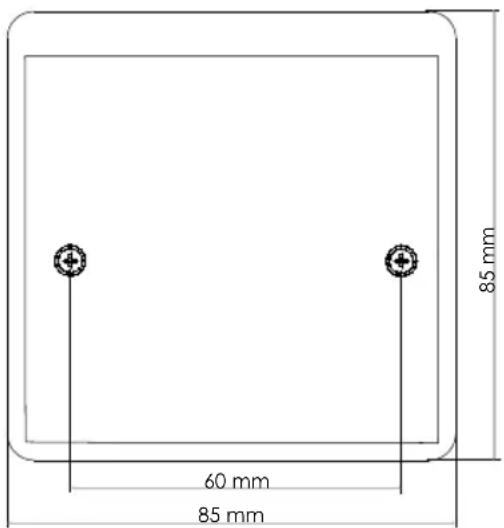

- Fixe a unidade de potência 1 do sistema de monitorização da porta com os parafusos fornecidos perto do comando de sauna (unidade de potência com comandos de 2 peças)

60 mm 85 mm 85 mm

Fig.A:Exemplo de montagem

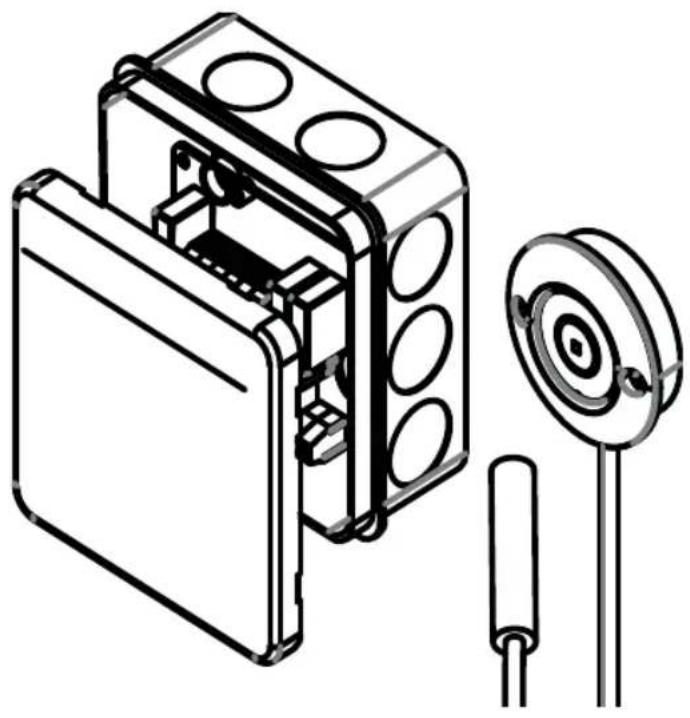

Vista exterior 1 2 3 4

1 Unidade de comando
2 Botão
3 Sensor da porta
4 íman

4.2. Montagem do botão

O botão 2 pode ser instalado à superfície ou encastrado (Fig. B).

Flush mounted / Montagem encastrada

①. Ø50-52

4.3. Montagem do sensor da porta

Fixe o sensor da porta na área da porta da sauna, tendo em conta os dados técnicos na Página 14.

O conjunto de sensor da porta deve ser montado de modo que o contacto com o sensor da porta seja interrompido com uma abertura de porta superior a 10 cm.

- Numa cabina de sauna de madeira:

▶ Use os parafusos de madeira fornecidos (Fig. C).

▶ Use a fita adesiva de dupla face (Fig. D).

- Numa moldura de porta em metal:

▶ Faça um furo com ∅ 8 mm e instale a vedação de borracha.

Fig. C Fig. D

Em seguida, instale o sensor da porta (Fig. E ou F).

4.4. Montagem do iman

Tenha em atenção a distância em relação ao sensor da porta, por forma a assegurar a função.

Fixe o íman na porta da sauna com o suporte do íman.

- Numa porta de madeira:

▶ Use os parafusos de madeira fornecidos (Fig. G).

- Numa porta de vidro:

▶ Use a fita adesiva de dupla face (Fig. H).

Por último, instale o íman no suporte (Fig. I).

Tenha em atenção os seguintes pontos ao efetuar a ligação elétrica do sistema de monitorização da porta:

• Encaminhe os cabos de ligação através das passagens de cabos. Faça os orifícios o mais pequenos possível (por ex., com uma chave de fendas de 2 mm), para conservar a proteção contra a humidade.
• Tenha em atenção as instruções de montagem do comando de sauna utilizado. Eventualmente, poderá ser necessário utilizar jumpers e ativar funções no menu Técnico.

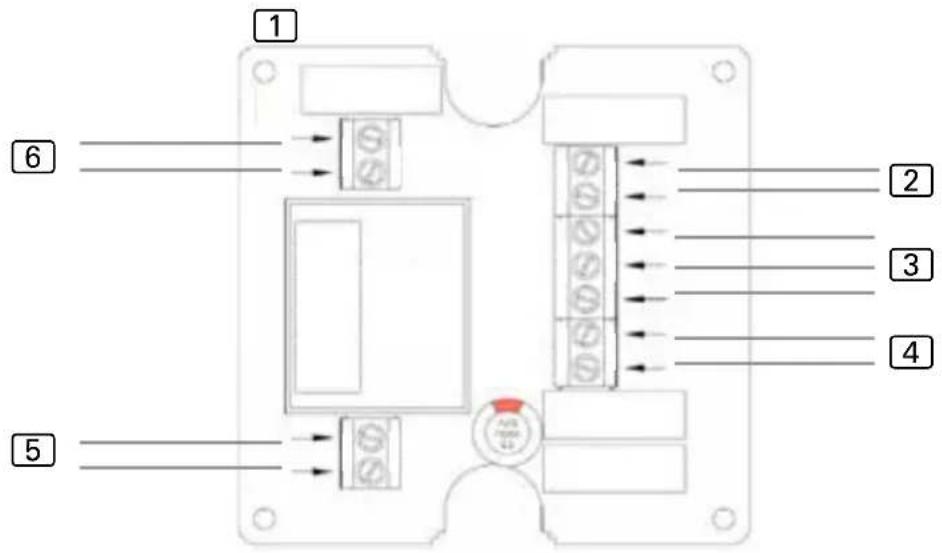

6. Esquema de ligações

1 2 3 4 5 6

1 Unidade de potência
② Sensor da porta
3 Botão (vermelho = LED+, branco = SW3, azul = SW4)
4 Interruptor de arranque remoto/sistema de arranque remoto
5 Alimentação de tensão 230 V\~50/60 Hz
6 Contacto de arranque remoto do comando de sauna (polaridade irrelevante)

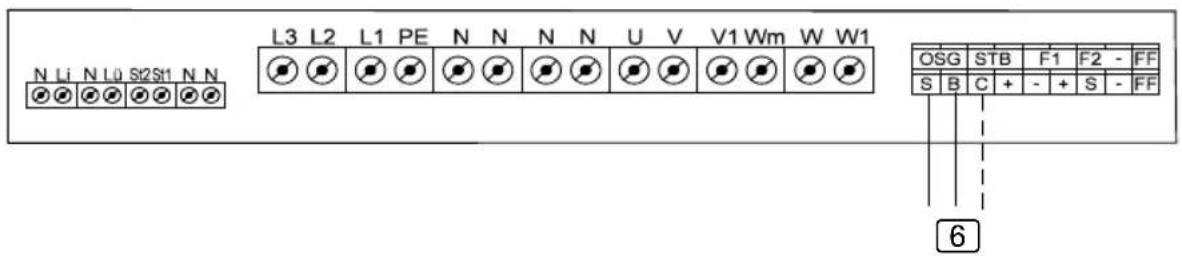

6.1. Ligação ao Pro-Serie (Pro B2/3, Pro C2/3, Pro D)

N Li N Li0 St2St1 N N L3 L2 L1 PE N N N N U V V1 Wm W W1 OSG STB F1 F2 - FF S B C + - + S - FF 6

6 Ligação a S/B....arranque remoto do modo de sauna/programa de utilizador 1 Ligação a C/B.... arranque remoto do modo combinado/ programa de utilizador 2

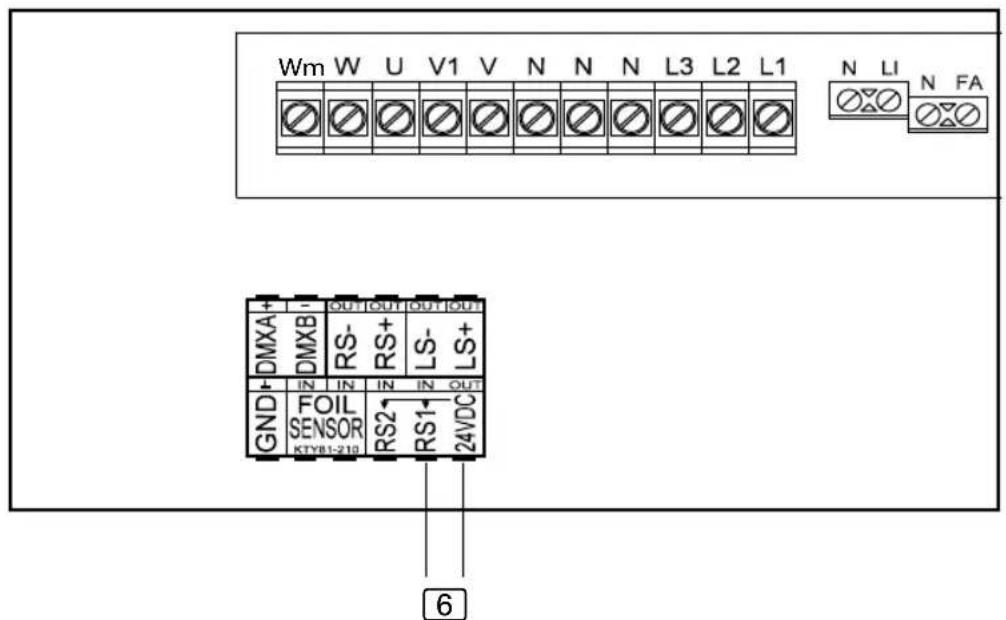

6.2. Ligação a home.com4

Wm W U V1 V N N N L3 L2 L1 N LI N FA DMXA+ OUT OUT OUT OUT DMXB RS- RS+ LS- LS+ GND IN IN IN IN OUT FOIL SENSOR RS2 RS1 24VDC KTY81-219

6 Ligação a RS1/24VDC....arranque remoto

- Proceder à configuração no menu Técnico, sob o ponto e menu Modo RS1.

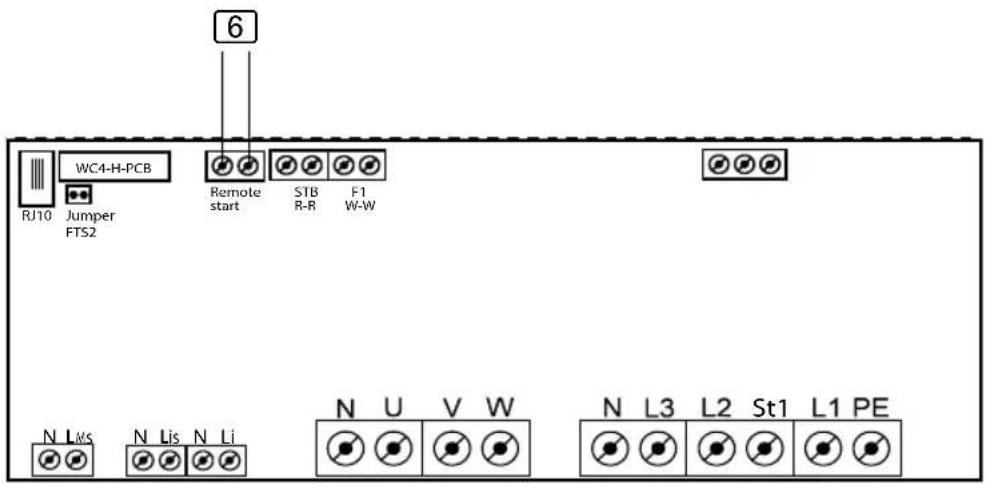

6.3. Ligação a wave.com4 11 kW

6 WC4-H-PCB RJ10 Jumper FTS2 Remote start STB F1 R-R W-W N Lws N Lis N Li N U V W N L3 L2 St1 L1 PE

6 Ligação a arranque remoto

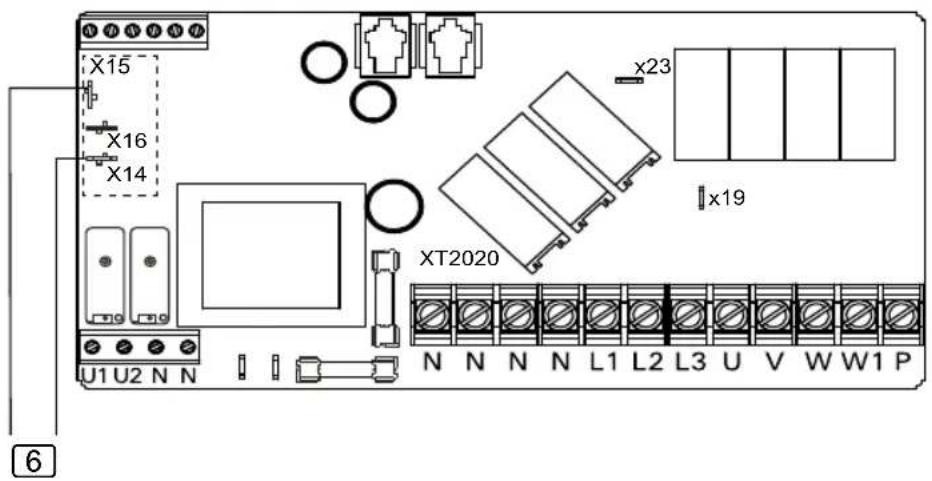

6.4. Ligação ao Xenio (CX110C, CX170)

X15 X16 X14 x23 x19 XT2020 U1 U2 N N N N N N L1 L2 L3 U V W W1 P 6

- Os pinos X15 e X16 têm de ser ligados em ponte.

- Nas configurações, a função SAFE tem de ser colocada em ON.

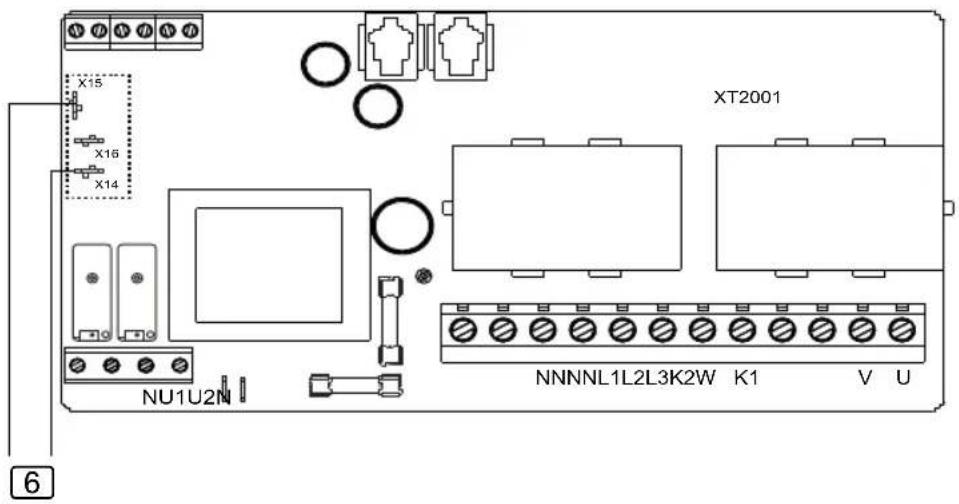

6.5. Ligação ao Xafir (CS110C, CS170)

- Os pinos X15 e X16 têm de ser ligados em ponte.

- Nas configurações, a função SAFE tem de ser colocada em ON.

7. Operação

Tenha em atenção o manual de utilização do comando de sauna utilizado.

1. Certifique-se de que não existem quaisquer objetos inflamáveis sobre o aquecedor da sauna.
2. Feche a porta da sauna.
3. Defina o comando da sauna para arranque remoto no modo de operação desejado. Tenha em atenção o manual de utilização do comando de sauna utilizado.

▶ O arranque remoto ativado é apresentado.

1. Ative o botão do sistema de monitorização da porta.

▶ O comando de sauna está então pronto para ser iniciado e parado através de um sinal de início remoto.

Se a porta da sauna for aberta com o arranque remoto ativado, a função de arranque remoto apaga-se.

8. Manutenção

O dispositivo não requer qualquer manutenção.

9. Eliminação

• Elimine os materiais da embalagem de acordo com as diretivas de eliminação em vigor.
• Os aparelhos usados contêm materiais reutilizáveis, mas também substâncias perigosas. Por isso, não deite, sob circunstância alguma, o seu aparelho usado no lixo residual. Elimine-o, sim, de acordo com as disposições válidas localmente.

10. Dados técnicos

Condições ambientais

Temperatura ambiente: -40 °C até +40 °C

Tipo de proteção (proteção contra salpicos de água): IP X4

Unidade de comando

Dimensões: 85 x 85 x 40 mm

Tensão de serviço: 230 V 50/60 Hz CA

Botão luminoso

Dimensões: 55 x 55 x 15 mm

Diâmetro da abertura de instalação: 50 mm

Cabo de ligação 4 m - 3 x 0,5 mm² silicone

Sensor da porta

Dimensões: ∅ 6 x 28 mm

Cabo de ligação: 5 m - 2 x 0,22 mm²

Temperatura operacional: -20 a 85 °C

Alcance de deteção

20 mm 20 mm 23 mm

Suporte do sensor da porta

Dimensões: 20 x 15 x 10 mm

Íman

Dimensões: ∅ 10 x 3 mm

Suporte do íman

Dimensões: 18 x 12 x 15 mm

Cabos de ligação

Alimentação de tensão: 3 x 1,5 mm²

Interruptor de arranque remoto ou sistema

de arranque remoto: 2 × 0.5 mm^2

Sinal de arranque remoto do comando de sauna: 2 x 0,5 mm²
