Type de produit	Projecteur LED avec détecteur de mouvements infrarouge
Marque	Brennenstuhl
Modèle	JARO 9050
Puissance nominale	100 W
Tension nominale	220-240 V ~ 50/60 Hz
Courant max.	0,45 A
Indice de protection (avec détecteur)	IP54
Résistance aux chocs (avec détecteur)	IK08
Classe de protection	I
Plage de température	-20°C à +50°C
Type de capteur	Capteur infrarouge passif (PIR)
Portée de détection	Jusqu'à 10 m (horizontal)
Durée d'éclairage réglable	Environ 10 s à 5 min
Seuil de luminosité réglable	0 à 2000 lux
Sensibilité réglable	3 à 10 m selon le lieu de montage
Hauteur d'installation recommandée	2,5 m (max. 3 m)
Source lumineuse	LED non remplaçable
Type de câble	Non remplaçable (projecteur à mettre au rebut si endommagé)
Utilisation	Intérieur et extérieur
Entretien	Aucun entretien nécessaire ; nettoyer avec un chiffon sec ou légèrement humide
Sécurité	Ne pas regarder directement le faisceau ; ne pas utiliser avec variateur ; hors de portée des enfants
Mise au rebut	Conformément à la directive DEEE 2012/19/CE : ne pas jeter avec les ordures ménagères
Fabricant	H. Brennenstuhl S.A.S., 4 rue de Bruxelles, F-67170 Bernolsheim

FOIRE AUX QUESTIONS - JARO 9050 BRENNENSTUHL

Comment installer le projecteur JARO 9050 ?

Coupez d'abord l'alimentation électrique. Fixez le support mural à l'aide de vis appropriées, puis fixez le projecteur sur le support. Raccordez le câble d'alimentation au bornier (N=bleu, L=brun, terre=vert/jaune) et serrez les manchons d'étanchéité. Enfin, remettez l'alimentation.

Comment régler la durée d'éclairage du détecteur de mouvements ?

Utilisez le bouton TIME situé à l'arrière du détecteur. Tournez-le dans le sens des aiguilles d'une montre pour réduire la durée (jusqu'à 10 s) ou dans le sens inverse pour l'augmenter (jusqu'à 5 min).

Comment régler le seuil de luminosité (LUX) ?

Tournez le bouton LUX vers le symbole soleil (fonctionnement jour et nuit) ou lune (uniquement la nuit). Pour un réglage précis, attendez la luminosité ambiante souhaitée, placez le bouton sur lune, puis tournez lentement vers soleil jusqu'à ce que le projecteur s'allume lors d'un mouvement.

Comment régler la sensibilité du détecteur (SENS) ?

Le bouton SENS permet d'ajuster la sensibilité. Tournez-le vers le signe (+) pour une sensibilité maximale (jusqu'à 10 m) ou vers le signe (-) pour la réduire. La sensibilité dépend également de la luminosité ambiante.

Que faire si le projecteur ne s'allume pas ?

Vérifiez d'abord que l'alimentation est rétablie et que le câble n'est pas endommagé. Ajustez les réglages LUX (position soleil) et SENS (position +). Assurez-vous que le détecteur n'est pas obstrué et qu'il n'est pas dirigé vers des sources de chaleur comme une climatisation.

Puis-je utiliser le projecteur à l'intérieur ?

Oui, ce projecteur est conçu pour une utilisation en intérieur et en extérieur. Respectez les distances de sécurité et les conditions de fonctionnement (température, humidité).

La source lumineuse LED peut-elle être remplacée ?

Non, la LED n'est pas remplaçable. Lorsque la source lumineuse atteint la fin de sa durée de vie, remplacez l'intégralité du projecteur. Le projecteur ne doit pas être ouvert.

Quel est l'indice de protection du projecteur ?

La version avec détecteur de mouvements (comme le JARO 9050) bénéficie d'un indice de protection IP54 et d'une résistance aux chocs IK08, ce qui le protège contre les projections d'eau et les impacts modérés.

Puis-je utiliser un variateur externe avec ce projecteur ?

Non, ce projecteur n'est pas compatible avec des variateurs externes. L'utilisation d'un variateur pourrait endommager l'appareil ou provoquer un dysfonctionnement.

Comment mettre au rebut le projecteur en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Conformément à la directive européenne 2012/19/CE (DEEE), rapportez-le à un point de collecte séparé ou à votre déchetterie locale pour un recyclage respectueux de l'environnement.

MODE D'EMPLOI JARO 9050 BRENNENSTUHL

JARO

DE Bedienungsanleitung 9 Operating instructions 13 FR Mode d'emploi 17 NL Gebruikshandleiding 21 Istruzioni per l'uso 25 SE Bruksanvisning 29 ES Manual de instructaciones 33 PL Instrukcja obslugi 37 Cz Navod k obsluze 41 Kezelési utmutató 45 RU RykoBoDCTBO NO 3KcnpnyaTaunn.49 TR Kullanim kilavuzu 53 Käyttoohje 57 GR O8nyiec xpnoan61 Manual de instruções 65 Kasutusjuhend 69 SK Navod na použivanie 73 SI Navodila za uporabo 77 Naudiojimo instrukcija 81 Lietosanas instrukcija 85

Typ	PiR Nennleistung Strom max. Leistungsfaktor
Type	PIR Nominal power Max. current Power factor
Type	PIR Puisance nominale Courant max. Facteur de puissance
Type	PIR Nominal vermogen	Stroom max.	Vermogensfactor
Tipo	PIR Potenza nominale	Max. corrente	Coefficiente di rendimento
Tip	PIR Märkeffekt	Ström max.	Effektfaktor
Tipo	PIR Potencia nominal	Corriente max.	Factor de potencia
Tip	PIR Moc znamionowa	Maks. präd	Współczynnik mocy
Tip	PIR Jmenovitý vykon	Proud max.	Faktor vykonu
Tipus	PIR Névleges teljesitmény Max. áram: Teljesitménytényező
Tin	PIR Hóminálbhámaоцсть (Вт)	Mákcs. сида тoka	Коэф却又ent мошисту
Tip	PIR Nominal güç	Maks. akim	Güç faktörü
Tуppi	PIR Nimellisteho	Enimmäisvirta	Tehokerroin
TÜloç	PIR Ovojaotikni iαχúç	Мέγ. рεύμα	Συντέλεστής iαχύος
Modelo	PIR Potência nominal	Corrente max.	Fator de potência
TÜüp	PIR Nimivöimsus	Vool max	Vöimsustegur
Tip	PIR Menovity vykon	Prúd max.	Faktor vykonu
Tip	PIR Nazivna moč	Tok najv.	Faktor moči
Tipas	PIR Nominalioji galia	Srové, maks.	Galios faktorius
Modelis	PIR Nominālā jauda	Maks. strāva	Jaudas koeficients
		W	A
JARO 1050		10	0,06
JARO 1050 P	X	10	0,06
JARO 2050		20	0,12
JARO 2050 P	X	20	0,12
JARO 3050		30	0,14
JARO 3050 P	X	30	0,14
JARO 5050		50	0,22
JARO 5050 P	X	50	0,22
JARO 7050		80	0,35
JARO 9050		100	0,45
JARO 13050		150	0,66

Manuel d'installation 4-8

Montagehandleiding 4-8

H. Brennenstuhl S. A. S. 4 rue de Bruxelles · F-67170 Bernolsheim

lectra technik ag Blegistrasse 13·CH-6340 Baar

4 rue de Bruxelles · F-67170 Bernolsheim

lectra technik ag

Blegistrasse 13·CH-6340 Baar

Mode d'emploi Projecteur LED Projecteur LED avec détecteur de mouvements infrarouge JARO

Attention: Veuillez lire attentivement leprésent mode d'emploi avant d'utiliser le produit et conservez-le ensuite soigneusement.

Consignes de securité

1. Avant chaque utilisation, vérifie que le produit ne présente aucun dommage. N'utilise jamais le produit si l'appareil est endommagé. Dans ce cas, adressez-vous à un electricien qualifié ou au service après-vente du fabricant.

Danger de mort par electrocution en cas de non-respect de ces consignes!

1. N'utilise jamais le produit dans des environnementens représentant des risques d'explosion : danger de mort !
2. Tenez le produit hors de portée des enfants. Les enfants ne sont pas en mesure d'évaluier les dangers liés au courant électrique.
3. Ne regardez jamais directement dans le faisceau lumineux. 5 Un capuchon d'étanchéité endommagé ne peut pas être remplaced. Le projecteur doit être mis au rebut.
4. Le cable de ce projecteur ne peut pas etre remplace. Si le cable est endommagé, le projecteur doit etre mis au rebut.
5. Pour les projecteurs JARO 7050, 9050, 13050: Surface chaude

Ne convient pas à une utilisation avec des variateurs externes.

Les objets éclairés peuvent surchauffer si la distance minimale n'est pas respectée.

Caracteristiques techniques

Classe de protection : I

Indice de protection/risistance aux chocs

versions sans détector de mouvements): IP65, IK08

Indice de protection/risistance aux chocs

versions avec détecteur de mouvements) : IP54, IK08

Tension nominale: 220-240V~50/60Hz

Plages de température: -20°C à +50°C

Ce produit est idéal pour l'éclairage en interieur et en extérieur.

Installation et branchement électrique 10 - 50 w

Voir les illustrations pages 4, 7 et 8

1. Avant de commencer l'installation, coupe l'alimentation en tension ①.
2. Installation: Le projecteur doit être installé idéalement sur le support mural. Le projecteur doit être installé à une hauteur inférieure à 3 m (8). Installation recommendée à une hauteur de 2,5 m pour les modèles avec détecteur de mouvements. Le projecteur peut être incliné vers le haut et vers le bas.
3. Otez le support de maintien du projecteur ②.
4. Marquez l'emplacement des trous de fixation du support de maintain et percez les trous correspondants dans le mur ②. Fixez le support au mur à l'aide de vis appropriées.
5. Ouvrez le connecteur ③.
6. Introduise le cable de raccordement à travers le serre-cable du connecteur muni d'un joint d'étanchéité (4).
7. Fixez le projecteur sur son support de maintain.
8. Branchez les fils du cable de raccordement conformément à ⑤ au domino du connecteur d'entrée (N = fil bleu, symbole Mise à la terre = fil vert/jaune, L = fil brun).
9. Glissez les manchons conformément à ⑥ sur le connecteur d'entrée et tournez-les jusqu'à ce que les deux manchons soient suffisamment serrés, afin d'assurer une étanchéité suffisante.
10. Fixezcki nantant voire projecteur au mur.
11. Placez le projecteur dans la position et serrez les vis du support mural.
12. Remettez l'alimentation en marche ⑦.

Installation et branchement électrique 80 - 150 w

Voir les illustrations page 5 et 6

Installation: Le projecteur doit être installé idéalement sur le support mural. La hauteur d'installation ne doit pas dépasser 3 m (10).

Le projecteur peut etre incline a vers le bas et a vers le haut10.

1. Avant de commencer l'installation, coupe l'alimentation en tension ①.
2. Devissez le couvercle sur le boitier de raccordement ② situé à l'arrière et otez-le ③.
3. Faites passer le cable de raccordement 4 par le presse-étoupe du boitantier de raccordement et raccordez les fils du cable de raccordement conformément aux repères N et L 4.
4. Refixe le couvercle sur le boitier de raccordement ⑤ à l'aide des vis.
5. Otez le support de maintien du projecteur 6
6. Marquez l'emplacement des trou ⑦ de fixation du support de maintien et percez les trou correspondants dans le mur. Fixez le support au mur à l'aide de vis appropriées ⑦.
7. Fixez le projecteur sur son support de maintainien ⑧.
8. Reglez le projecteur dans la position souhaitee et serrez les vis du support 8
9. Rétabilliséz la tension. ⑨

Description du fonctionnement

(uniquement pour les versions avec détecteur de mouvements)

Ce projecteur est équipé d'un capteur infrarouge. Il s'allume automatiquement si le capteur détecte des mouvements aux alentours.

Si possible, ne dirigez pas le détecteur de mouvements vers des bassins, des ventilations à air chaud, des systèmes de climatisation ou des objets exposés à de fortes variations de température.

Évitez de diriger le détecteur de mouvements vers des arbres ou des buissons, ou vers des endroits abritant souvent des animaux domestiques.

Le détecteur de mouvements peut être pivoté horizontally vers la droite ou la gauche et incliné vers le haut ou vers le bas.

Lors de l'installation du projecteur, veillez à ce que le détecteur de mouvements soit le plus sensible aux mouvements traversant son champ de détction et le moins sensible à ceux arrivant directement sur l'appareil.

Réglage du detecteur de mouvements (PIR)

Trois commandes de réglage sont situées à l'arrière du détecteur de mouvements ⑨.

TIME - Réglage de l'heure (à gauche) :

Ce régulateur vous permet deCHOISIR uneDurée d'éclairage de 10 secondes à 5 minutes environ, après la détction du dernier mouvement. En tournant le régulateur de temps dans le sens des aiguilles d'une montre, l'intervalle de temps diminue. Dans le sens inverse des aiguilles d'une montre, il augmente.

LUX - Reglage de l'éclairage (symboles du soleil et de la lune, à droite) 10:

Le réglage de l'éclairage déterminé le degré de luminosité à partir duquel le capteur du projecteur s'allume.

La position (symbole du soleil) indique que le capteur fonctionne la journée et la nuit. En position (symbole de la lune), le capteur ne fonctionne que la nuit. Pour le réglage, attendez que votre environnement attaigne la luminosité ambiente souhaiée. Tournez complètement la commande de réglage de l'éclairage sur le symbole (lune). Tournez lentement la commande de réglage vers le symbole (soleil) jusqu'à ce que le projecteur s'allume suite à un mouvement.

Le projecteur s'allumera dorénavant lorsqu'il détectera un mouvement, à partir du degré de luminosité configuré.

SENS - Réglage de la sensibilité (au milieu) ⑪ :

La sensibilité du capteur dépend de la luminosité ambiente. Plus la luminosité ambiente est faible, plus la sensibilité du détecteur de mouvements est élevé.

La sensibilité du capteur est maximale lorsque la commande SENS est tournée à fond dans la direction (+).

Detecteur de mouvements: capteur infrarouge passif (PIR)

Plage de détction: jusqu'à 10 m à (horizontal)

Durée de fonctionnement : de 10 secondes environ à 5 minutes environ

Luminosite ambiente : 0 à 2000 lux

Sensibilité : de 3 à 10 m selon le lieu de montage

Maintenance

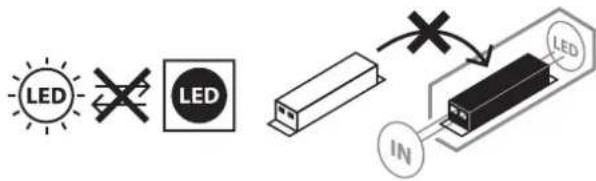

ATTENTION! le projecteur ne contientaucum composant nécessitant un entretien. La source lumineuse de ce projecteur n'est pas replacable. Lorsque la source lumineuse a atteint la fin de sa durée de vie, remplacez l'integralite du projecteur. Le projecteur ne doit pas etre ouvert.

Nettoyage

Avant tout nettoyage, débranchez le projecteur de la prise de courant.

N'utiliseaucun solvant, produit de nettoyage abrasif ou autres produits similaires. Pour le nettoyage, utilisez unquiement un chiffon sec oulegement humide.

Les apparêls électriques doivent être mis au rebut conformément aux normes environnementales!

Les apparéils électriques ne doivent pas être mis dans les ordures menagères!

Selon la directive européenne 2012/19/CE relative aux apparciels électriques et électroniques usages, les apparciels électriques doivent être collectés séparément et recyclés de manière respectue de l'environnement.

Pour connaître les solutions de mise au rebut d'un apparéil usage, adressez-vous à votre administration locale ou communale.

Declaration de conformite UE

La déclaration de conformité européen est déposée chez le fabricant.
