KÄYTTÖOHJE JARO 9050 BRENNENSTUHL

LED-kohdevalo ja infrapuna-liikeilmaisin

JARO

Huomio: Lue ennen tuotteen käyttoa tämä käyttoohje huolellisesti lapi, ja sailytä se myohempaa tarvetta varten!

TURVALLISUUSOHJEET

1. Tarkasta tuote ennen sen jokaista käytökertaa mahdollisten vaurioiden varalta. Älä koskaan käytä tuotetta, jos havaitset vaurioita. Ota tassapauksessa yhteyttä sahköalan ammattilaiseen tai ilmoitettuun valmistajan asiakspalveluun.

Ohjeen huomiotta jättäminen johtaa sähköiskun aiheuttamaan hengenvaaran!

1. Älä kaytä tuotetta rajahdysalttiissa ympäristöissä, hengenvaara!
2. Pidä lapset poissa kohdevalaisimen luota. Lapset eivät osaa arvioida sahkövirran aikaan samaa vaaraa.
3. Älä koskaan katso suoraan valoon.

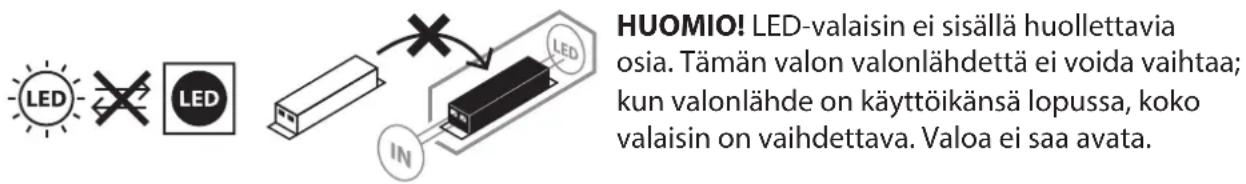

4. Tuhoutunutta suojusta ei voida vaihtaa. Kohdevalaisin on havitettava.
5. Tāmān valaisimen joustavaa ulkojohtoa ei voi vaihtaa; jos johto on vaurioitunut, valaisin on havitettāvā.
6. Kohdevalaisinmalleja JARO 7050, 9050, 13050 koskevat seuraavat tiedot: pintoja
   Kuumia

Ei sovellu käytettäväksi ulkoisten himmentimien kanssa.

Jos vahimmäisetäisyydet alitetaan, valaistavat esineet saattavat ylikuumentua.

TEKNISET TIEDOT

Sujoausluokka: I
Kotelointiluokka/iskunkestävyss (versiot ilman liketunnistinta): IP65, IK
Kotelointiluokka/iskunkestävyss (versiot liketunnistimella): IP54, IK08
Nimellisjännite: 220-240 V~ 50/60 Hz
Lampötila-alue: -20°C ... +50°C

Tämä tuote soveltuu valaisutarkoituksiin sisä- ja ulkotiloissa.

ASENNUS JALIITÄVIRTALÄHTEESEEN 10-50W

ks.kuvat sivuilla 4,7 ja 8

1. Sammuta jännitteensyöttäina ennen asennusta ①
2. Asennusasento: Kohdevalo pitäisi mahdollisuuksien mukaan kiinnittä seinäpidikkeen kanss. Kohdevaloa ei saa asentaa 3 metriä korkeammalle ⑧ Suositeltu asennuskorkeus malleille, joissa on liikeilmaisin, on 2,5m Kohdevaloa voidaan kaantaa alas- tai ylospain.
3. Irrota lukitussalpa kohdevalosta ②.
4. Merkitse lukitussalvan kiinnittamiseen tarkoitettujen reikien sijainti ja poraa vastaavat reliat seinaan ②. Kiinnitta salpa seinaa an soveltuvilla ruuveilla.
5. Avaa pistokeliitant
6. Vie liitäntäjohto tiivisteellä varustetun pistokeholkin 4 lapi.
7. Kiinnitä kohdevalo lukitussalpaan.
8. Liitä liitäntäjohdon kierretty johdin kohdan ⑤ mukaisesti tulopistokkeen eristysliitokseen (N = sininen johto, maadoitusmerkki = vihrea/keltainen johto, L = ruskae johto).
9. Työnnä holkit kohdan ⑥ mukaan tulopistokkeen yläpuolelle ja kierra namä tiukasti kiinni. Varmista, etta molemmat holkit on kierretty riittävän tiukalle – nain voidaan varmistaa riittävä tiivistys.
10. Asenna lukitussalpa jalleen kohdevaloon.
11. Säädä lampun haluttu asento ja kiristä salparuuvit.
12. Kytke jannitteensyöttjällen paälle ⑦.

ASENNUS JA LIITÄNTÄ VIRTUALÄHTEESEEN 80 - 150 W

ks. kuvat sivuilla 5 ja 6

Asennusasento: Kohdevalo pitäisi mahdollisuuksien mukaan kiinnittä seinäpidikkeen kanssa. Asennuskorkeus ei saa ylittä 3 metriä (10).

Valoa voi käntäa 90^ alaspain ja 45^ yloispain 10.

1. Sammuta jannitteensyöttäina ennen asennusta ①
2. Ruuvaa taustapuolella oleva liitantarasia ② irti ja poista painettava levy ③.
3. Vie liitantäjohto4 liitantärasian lapivientiputken kautta sisään ja yhdistä liitantäjohdon johtimet merkintöjen N ja L mukaisesti ④.
4. Kiinnitä painettava levy ja ruuvaa liiäntärasia kiinni ⑤.
5. Irrota lukitussalpa kohdevalosta 6
6. Merkitse lukitussalvan kiinnittamiseen tarkoitettujen reikien ⑦ sijainti ja poraa vastaavat reliat seinaan. Kiinnita salpa seinaan soveltuvilla ruuveilla ⑦.
7. Kiinnitä kohdevalo lukitussalpaan 8
8. Säädä kohdevalon haluttu asento ja kirista salparuuvit ⑧.
9. Kytke jannitteensyöttjällen paälle ⑨.

TOIMINTAKUVAUS

(Vain versiot, joissa on liikeilmaisin.)

Tässä kohdevalossa on infrapuna-anturi. Valo syttyy automaattisesti palamaan, kun anturi tunnistaa liikkeen ympäristössa.

Jos mahdollista, äla suuntaa likitunnistinta kohti uima-altaita, kuuman ilman imulaitteita, ilmastointilaitteita tai kohteita, jotka altistuvat suurille lampötilanvaihteluille.

Välta myös liketunnistimen suuntaamista kohti puita tai pensaita tai paikkoja, joissa kotieläimet usein likkuvat.

Liikeilmaisinta voidaan käntävaakatasossa oikealle ja vasemmalle ja pystysuorassa ylos tai alas. Huomioi kohdevaloa kiinnittäessä, etta liikeilmasin reagoi herkimmin likkeisiin, jotka kulkevat sen havaintoalueen poikki ja heikoimmin likkeisiin, jotka kulkevat suoraan laitetta kohti.

LIKEILMAISIMEN (PIR) ASETTAMINEN

Liikeilmaisimen takapuolella on kolme saadintä ⑨.

TIME - ajan asetus (vasemmalla):

Tälla saätimellä voit asettaa minkä tahansa kytkentaajan n. 10 sekunnin ja 5 minuutin valillä laskettuna siitta, kun viimeisin liike havaittiin. Kun TIME-säädintä kännetaan myötapäivän, aikaväl i lyhenee. Vastapäivän kännnettäessä aikaväli pitenee.

LUX - valon säätö (aurinko- ja kuusymboli, oikealla) 10:

Valoasetus märittä, mista kirkkaudesta alkaen kohdevalon anturi kytkeytyy paälle. Asento (aurinkosymboli) esittä, etta anturi toimii sekä paivällä etta yöllä. Asennossa (kuusymboli) anturi toimii vain öisin. Odota asetusta varten, etta haluttu ympäristön valoisuus on saavutetu. Käännä valoasetussädin kokoaan symbolin (kuu) kohdalle. Käännä säädintä hitaasti symbolin (aurinko) suuntaan, kunnes kohdevalo sytty palamaan liikkeestä johtuen. Kohdevalo syttyy nyt palamaan asetetusta kirkkaudesta lahtien liikkeen havaitsemisen yhteydessä.

SENS - herkkyysasetus (keskella) 11:

Anturin herkkyys riippuu ympariston lampotilasta. Mitä alhaisempi ympariston lampotila, sitä herkemmin liikeilmaisin toimii.

Anturi on herkimmillän, kun SENS-säädin on kännetty loppuun saakka suuntaan (+).

Liikeilmaisin: passivinen infrapuna-anturi (PIR)

Kattavuusalue: enintaan 10 m/enintaan 120^ (vaakatasossa)

Aika-asetus: n. 10 sek. - 5 min.

Ympariston kirkkaus: 0 - 2000 lux

Herkkyys: 3 - 10 m asennuspaikasta riippuen ⑬

HUOLTO

PUHDISTUS

Irrota kohdevalaisin verkkovirrasta ennen sen puhdistusta.

Älä puhdista laitetta liuotinaineilla, syövytävälla puhdistusaineilla tai vastaavilla. Käytä

puhdistamiseen vain kuivaa tai hieman kostutettua liinaa.

HAVITTÄMINEN

Hävita sähkölaitteet ympäristöystävälliseti!

Sähkölatteita ei saa havittä kotitalousjätteen mukana!

Vanhoja sahkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin 2012/19/EU mukaan käytetyt sahkolaitteet on kerättäv érikseen ja toimitettava kierratyspisteeseen ympäristöä kunnioittaen.

Tietoja vanhan laitteen havittamismahdollisuksistaaat kunnan-tai kaupunginviranomaisilta.

EU-VAATIMUSTENMUKAISUUSVAKUUTUS

EU-vaatimustenmukaisuusvakuutus on saatavissa valmistajalta.

VALMISTAJA

Lisātietajo lóydāt kotisivultamme kohdasta Palvelu/usein kysytyt kysmykset osoitteessa www. brennenstuhl.com.
