JARO 9050 - Osvetlitev BRENNENSTUHL - Brezplačna navodila za uporabo

Vrsta izdelka	LED reflektor z infrardečim zaznavalom gibanja
Znamka	Brennenstuhl
Model	JARO 9050
Nazivna moč	100 W
Nazivna napetost	220-240 V ~ 50/60 Hz
Maks. tok	0,45 A
Stopnja zaščite (z zaznavalom)	IP54
Odpornost na udarce (z zaznavalom)	IK08
Zaščitni razred	I
Temperaturno območje	-20°C do +50°C
Vrsta senzorja	Pasivni infrardeči senzor (PIR)
Zaznavno območje	Do 10 m (vodoravno)
Nastavljiv čas osvetlitve	Približno 10 s do 5 min
Nastavljiv prag osvetljenosti	0 do 2000 lux
Nastavljiva občutljivost	3 do 10 m glede na mesto namestitve
Priporočena višina namestitve	2,5 m (maks. 3 m)
Svetlobni vir	LED, ki ga ni mogoče zamenjati
Vrsta kabla	Ni zamenljiv (reflektor je treba zavreči, če je poškodovan)
Uporaba	Notranjost in zunanjost
Vzdrževanje	Vzdrževanje ni potrebno; čistite s suho ali rahlo vlažno krpo
Varnost	Ne glejte neposredno v svetlobni snop; ne uporabljajte z zatemnilnikom; hranite izven dosega otrok
Odlaganje	V skladu z direktivo OEEO 2012/19/ES: ne odlagajte med gospodinjske odpadke
Proizvajalec	H. Brennenstuhl S.A.S., 4 rue de Bruxelles, F-67170 Bernolsheim

Pogosto zastavljena vprašanja - JARO 9050 BRENNENSTUHL

Kako namestiti reflektor JARO 9050?

Najprej izklopite napajanje. Pritrdite stenski nosilec z ustreznimi vijaki, nato pritrdite reflektor na nosilec. Priključite napajalni kabel na priključni blok (N=modra, L=rjava, ozemljitev=zelena/rumena) in zategnite tesnilne tulce. Nato ponovno vklopite napajanje.

Kako nastaviti čas osvetlitve zaznavala gibanja?

Uporabite gumb TIME na zadnji strani zaznavala. Zavrtite ga v smeri urinega kazalca, da zmanjšate čas (do 10 s), ali v nasprotni smeri, da ga povečate (do 5 min).

Kako nastaviti prag osvetljenosti (LUX)?

Zavrtite gumb LUX proti simbolu sonca (delovanje podnevi in ponoči) ali lune (samo ponoči). Za natančno nastavitev počakajte na želeno ambientalno svetlobo, nastavite gumb na luno, nato ga počasi obračajte proti soncu, dokler se reflektor ob gibanju ne vklopi.

Kako nastaviti občutljivost zaznavala (SENS)?

Gumb SENS omogoča nastavitev občutljivosti. Zavrtite ga proti znaku (+) za največjo občutljivost (do 10 m) ali proti znaku (-) za zmanjšanje. Občutljivost je odvisna tudi od ambientalne svetlobe.

Kaj storiti, če se reflektor ne vklopi?

Najprej preverite, ali je napajanje vzpostavljeno in ali kabel ni poškodovan. Prilagodite nastavitve LUX (položaj sonca) in SENS (položaj +). Prepričajte se, da zaznavalo ni ovirano in da ni usmerjeno proti virom toplote, kot je klimatska naprava.

Ali lahko reflektor uporabljam v notranjosti?

Da, ta reflektor je zasnovan za uporabo v notranjosti in zunanjosti. Upoštevajte varnostne razdalje in pogoje delovanja (temperatura, vlažnost).

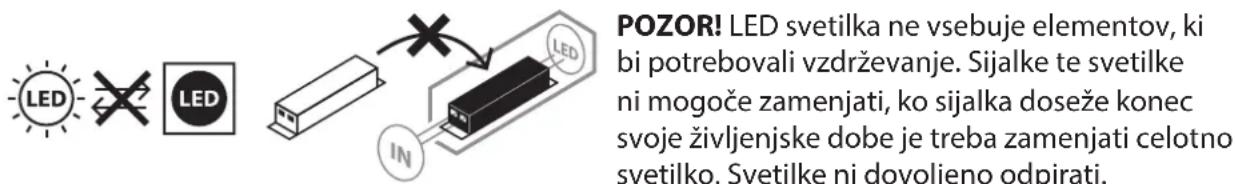

Ali je mogoče zamenjati LED svetlobni vir?

Ne, LED ni zamenljiv. Ko svetlobni vir doseže konec življenjske dobe, zamenjajte celoten reflektor. Reflektorja ne smete odpirati.

Kakšna je stopnja zaščite reflektorja?

Različica z zaznavalom gibanja (kot je JARO 9050) ima stopnjo zaščite IP54 in odpornost na udarce IK08, kar ga ščiti pred brizgi vode in zmernimi udarci.

Ali lahko s tem reflektorjem uporabljam zunanji zatemnilnik?

Ne, ta reflektor ni združljiv z zunanjimi zatemnilniki. Uporaba zatemnilnika bi lahko poškodovala napravo ali povzročila okvaro.

Kako odložiti reflektor po koncu življenjske dobe?

Naprave ne odlagajte med gospodinjske odpadke. V skladu z evropsko direktivo 2012/19/ES (OEEO) jo odnesite na ločeno zbirno mesto ali v lokalni zbirni center za okolju prijazno recikliranje.

NAVODILA ZA UPORABO JARO 9050 BRENNENSTUHL

LED reflektor z infrardečim senzorjem gibanja

JARO

Pozor: Pred uporabo izdelka skrbno preberite ta navodila za uporabo in jih nato dobro shranite!

VARNOSTNA NAVODILA

1. Pred vsako uporabo preverite reflektor, da ni morebiti poskodovan. Izdelka nikoli ne uporabljajte, ce ugotovite kakrinskoli poskodbe. V taksnem primeru se obrnite na elektricarja ali pa na naveden servisni naslov proizvajalca.

Pri neupoštevanju navodil obstajaŽivljenjska nevarnost zaradi elektrčnega udara!

1. Izdelka ne uporabljaje v okolju, kjer vlada tveganje za eksplozijo, smrtna nevarnost!
2. Zagotovite, da je reflektor izven dosega otrok. Otroci ne znajo oceniti nevarosti zaradi morebitnega elektricnega udara.
3. Prosimo, nikoli ne glejte naposredno v svetlobo.
4. Unicenega zašcitnegaPokrova ni mogoče zamenjati. Reflektor je potrebno zavreči.
5. Zunanzi prilagodljivi kabel te svetilke ni mogoce zamenjati; ce je kabel poškodovan svetilkov zavrzite.
6. Za reflektorje JARO 7050, 9050, 13050 velja: Vroča povrsina

Ni primerno za obratovanje z zunanjimi zatemnilniki.

Ob prekoračitvi minimalne razdalje se lahko osvetljeni predmeti pregrejejo.

TEHNICNI PODATKI

Razred zašcite: I

Razred zašcite/Odpornost proti udarcem

(razlicice brez senzorja gibanja): IP65, IK08

Razred zašcite/Odpornost proti udarcem

(razlicice s senzorjem): IP54, IK08

Nazivna napetost: 220-240V~50/60Hz

Temperaturno območje: -20°C do +50°C

Ta izdelek je namenjen osvetljevanju notranjih prostorov in zunanjosti.

MONTAZAINPRIKLJUCITEVNA ELEKTRICNO NAPAJANJE 10-50W

Glejte slike od strani 4, 7 in 8

1. Pred instalacio vedno izklopite elektricno napajanje ①.
2. Položaj za montažo: V idealmem primeru pritrdite reflektor s stenskim držalom. Reflektor je treba namestiti na visini manj kot 3m ⑧.

Priporocena visina za montazo pri modelih s senzorjem gibanja je 2,5 m.

Reflektor lahko nagnete navzdol in navzgor.

1. Zreflektorja odstranite nastavljiv rocaj ②
2. Označite položaj izvrtanih lukenj za pritrditev nastavljivega ročaja in v steno izvrtajte ustrezne luknje ②. Ročaj pritrdite z ustreznimi vijaki na steno.
3. Odpriteprikljucni vtic ③
4. Prikljuci kabel napeljite skozi kontaktne doze s tesnilom ④.
5. Reflektor pritrdite na nastavljiv ročaj.
6. Žice priključnega kabla prikljucite v skladu z ⑤ na lestencno spojko vchodnega vtica (N = moder kabel, ozemljitveni znak = zelen/rumen kabel, L = rjav kabel).
7. Ovoje potisnite kot ⑥ Čez vchodni vtč in jih trdno privijte. Preprčajte se, da sta oba ovoja zadostno privita - da je zagotovljeno zadostno tesnjenje.
8. Nastavljiv ročaj ponovno namesite na reflektor.
9. Nastavite Želen položaj luči in trdno privijte vijake ročaja.
10. Ponomvno vklopite elektricno napajanee ⑦.

MONTAZAINPRIKLJUCITEVNA ELEKTRICNO NAPAJANJE 80-150W

Glejte slike od strani 5 in 6

Polożaj za montaź: V idealmemprimeru pritrdite reflektor s stenskim držalom. Višina pritrditve ne sme biti manjsa od 3m 10.

Svetilko lahko nagnete 90^ navzdol in 45^ navzgor 10.

1. Pred instalacio vedno izklopite elektricno napajanje ①.
2. Priključno doz② privijte na hrbtni strani in odvjte pritrdilno plošćo ③.
3. Prikljuci napeljite skozi dovodno cev priključne doze in pramena priključnega kabla povežite v skladu z oznakama N in L ④.
4. Pritrdilno plošćo pritrdite in privijte priključno dozo ⑤.
5. Z reflektorja odstranite nastavljiv ročaj ⑥.
6. Oznacite položaj izvirtanih lukenj ⑦ za pritrditev nastavljivega ročaja in v steno izvirtajte ustrezne luknje. Ročaj pritrdite z ustreznimi vijaki na steno ⑦.
7. Reflektor pritrdite na nastavljiv rocaj 8
8. Nastavite Želen položaj reflektorja in trdno privijte vijake ročaja ⑧.
9. Ponovno vklopite elektricno napajanee ⑨.

OPIS FUNKCIJ

(samo za razlicice s senzorjem gibanja)

Ta reflektor ima infrardeci senzor. Ta se samodejno vklopi, kadar senzor v okolju zazna gibanje.

Senzor gibanja po moznosti usmerite na bazene, odsesovalnike vrocega zraka, klimatske naprave ali objekte, ki so izpostavljeni močnim temperaturnim nihanjem.

Senzorja gibanja ne usmerjaje na drevesa ali grmovje ali na mesta, kjer se zadržujejo hišni ljubljenčki.

Senzor gibanja lahko obrnete vodoravno v desno in levo smer in ga nagnete navpično naviggor in navzdol.

Pri namestitvi reflektorja uposteovajte, da se senzor gibanja odziva najbolj obcutiljivo na gibanje, ki poteka precnno cz njegovo polje zaznavanja in majmanj obcutiljivo na gibanje usmerjeno neposredno v smeri naprave.

NASTAVITEV SENZORJA GIBANJA (PIR)

Na hrbtni strani senzorja gibanja se nahajajo trije regulatorji 9.

TIME - nastavitevČasa (levo):

S tem regulatorjem lahko nastavite poljuben Čas vklopa med pribl. 10 sekundami in 5 minutami, po tem, ko je bilo zaznano zadnje gibanje. Z vrtenjem regulatorja TIME v smeri urinega kazalca se Časovni razpon zmanjsuje, v nasprotni smeri urinega kazalca se povečuje.

LUX - nastavitev svetlobe (simbol sonca in lune, desno) 10:

Nastavitev svetlobe določa, od katere svetlosti naprej se senzor reflektorja vklopi.

Polożaj (simbol sonca) prikazuje, da senzor deluje podnevi in ponoči, v polożaju (simbol lune) deluje senzorramento ponoči. Za nastavitev počakajte, dokler ni dosežena zelena svetlost okolice.

Regulator svetlosti zavrtite popolnama na simbol (luna). Regulator svetlosti počasi usmerite v smeri simbola (sonce), dokler se reflektor ne vklopi zaradi gibanja.

Sedaj se bo reflektor od nastavljene svetlosti naprej vklopil ob prepoznavanju gibanja.

SENS - Nastavitev občutljivosti (sredina) ⑪:

Občutljivost senzorja je odvisna od temperature okolice. Kolikor nizja je temperatura okolice, toliko vecja je občutljivost senzorja gibanja.

Senzor je njabolj občutljiv, kadar obrnete regulator SENS popolnama v smeri (+).

Senzor gibanja: pasivni infrardeči senzor (PIR)

Področje zaznavanja: do 10 m/do 120^ (vodoravno)

Nastavitev casa: prbl. 10 sek. do 5 min.

Svetlost okolice: 0-2000 luksov

Občutljivost: 3 do 10 m gledo na kraj montaže

VZDRZEVANJE

CISCENJE

Ne uporabljaje nikakrsnih topil, jedkih cistil ali podobnega. Za ciscenje uporablajte samo suho ali rahlo navlazeno krpo.

ODLAGANJE

Elektricne naprave je treba odložiti med odpadke na okolju prijazen način! Elektricne naprave na sodijo med gospodinjske odpadke

V skladu z evropsko direktivo 2012/19/ES o elektricnih in elektronskih napravah je treba rabljene elektronske naprave zbirati loceno in jih reciklirati na okolju prijazen način.

Več o možnostih odlaganja med odsluzene naprave lahko izveste pri občinski ali mestni upravi.

ES IZJAVA O SKLADNOSTI

ES izjava o ustreznosti je hranjena pri proizvajalcu.

PROIZVAJALEC

Za več informacij priporočamo ogled območja storitev in pogosto zastavljenih vprasanj na nasi splletni strani www.brennenstuhl.com.
