Produkttyp	LED-Strahler mit Infrarot-Bewegungsmelder
Marke	Brennenstuhl
Modell	JARO 9050
Nennleistung	100 W
Nennspannung	220-240 V ~ 50/60 Hz
Max. Strom	0,45 A
Schutzart (mit Melder)	IP54
Stoßfestigkeit (mit Melder)	IK08
Schutzklasse	I
Temperaturbereich	-20°C bis +50°C
Sensortyp	Passiver Infrarotsensor (PIR)
Erfassungsbereich	Bis zu 10 m (horizontal)
Einschaltdauer einstellbar	ca. 10 s bis 5 min
Helligkeitsschwelle einstellbar	0 bis 2000 Lux
Empfindlichkeit einstellbar	3 bis 10 m je nach Montageort
Empfohlene Montagehöhe	2,5 m (max. 3 m)
Lichtquelle	LED nicht austauschbar
Kabeltyp	Nicht austauschbar (bei Beschädigung ist der Strahler zu entsorgen)
Verwendung	Innen- und Außenbereich
Wartung	Keine Wartung erforderlich; mit einem trockenen oder leicht feuchten Tuch reinigen
Sicherheit	Nicht direkt in den Lichtstrahl blicken; nicht mit Dimmer verwenden; außerhalb der Reichweite von Kindern aufbewahren
Entsorgung	Gemäß der WEEE-Richtlinie 2012/19/EU: nicht mit dem Hausmüll entsorgen
Hersteller	H. Brennenstuhl S.A.S., 4 rue de Bruxelles, F-67170 Bernolsheim

Häufig gestellte Fragen - JARO 9050 BRENNENSTUHL

Wie installiere ich den Strahler JARO 9050?

Schalten Sie zuerst die Stromversorgung aus. Befestigen Sie die Wandhalterung mit geeigneten Schrauben, dann befestigen Sie den Strahler an der Halterung. Schließen Sie das Stromkabel an die Klemmleiste an (N=blau, L=braun, Erde=grün/gelb) und ziehen Sie die Dichtungsmanschetten fest. Schalten Sie schließlich die Stromversorgung wieder ein.

Wie stelle ich die Einschaltdauer des Bewegungsmelders ein?

Verwenden Sie den Regler TIME auf der Rückseite des Melders. Drehen Sie ihn im Uhrzeigersinn, um die Dauer zu verkürzen (bis zu 10 s) oder gegen den Uhrzeigersinn, um sie zu verlängern (bis zu 5 min).

Wie stelle ich die Helligkeitsschwelle (LUX) ein?

Drehen Sie den Regler LUX auf das Sonnensymbol (Betrieb bei Tag und Nacht) oder das Mondsymbol (nur nachts). Für eine genaue Einstellung warten Sie die gewünschte Umgebungshelligkeit ab, stellen Sie den Regler auf Mond und drehen Sie ihn dann langsam in Richtung Sonne, bis der Strahler bei einer Bewegung einschaltet.

Wie stelle ich die Empfindlichkeit des Melders (SENS) ein?

Der Regler SENS ermöglicht die Anpassung der Empfindlichkeit. Drehen Sie ihn zum Pluszeichen (+) für maximale Empfindlichkeit (bis zu 10 m) oder zum Minuszeichen (-) zur Reduzierung. Die Empfindlichkeit hängt auch von der Umgebungshelligkeit ab.

Was tun, wenn der Strahler nicht angeht?

Überprüfen Sie zunächst, ob die Stromversorgung wiederhergestellt ist und das Kabel nicht beschädigt ist. Passen Sie die Einstellungen LUX (Position Sonne) und SENS (Position +) an. Stellen Sie sicher, dass der Melder nicht blockiert ist und nicht auf Wärmequellen wie eine Klimaanlage gerichtet ist.

Kann ich den Strahler im Innenbereich verwenden?

Ja, dieser Strahler ist für den Innen- und Außenbereich konzipiert. Beachten Sie die Sicherheitsabstände und Betriebsbedingungen (Temperatur, Feuchtigkeit).

Kann die LED-Lichtquelle ausgetauscht werden?

Nein, die LED ist nicht austauschbar. Wenn die Lichtquelle das Ende ihrer Lebensdauer erreicht hat, ersetzen Sie den gesamten Strahler. Der Strahler darf nicht geöffnet werden.

Welche Schutzart hat der Strahler?

Die Version mit Bewegungsmelder (wie der JARO 9050) hat eine Schutzart IP54 und eine Stoßfestigkeit IK08, was ihn gegen Spritzwasser und moderate Stöße schützt.

Kann ich einen externen Dimmer mit diesem Strahler verwenden?

Nein, dieser Strahler ist nicht mit externen Dimmern kompatibel. Die Verwendung eines Dimmers könnte das Gerät beschädigen oder Fehlfunktionen verursachen.

Wie entsorge ich den Strahler am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht mit dem Hausmüll. Gemäß der europäischen Richtlinie 2012/19/EU (WEEE) bringen Sie es zu einer separaten Sammelstelle oder Ihrem örtlichen Recyclinghof für eine umweltfreundliche Entsorgung.

BEDIENUNGSANLEITUNG JARO 9050 BRENNENSTUHL

LED Strahler mit Infrarot-Bewegungsmelder

LED Light

Montageanleitung 4-8

LED Strahler mit Infrarot-Bewegungsmelder

JARO

Achtung: Lesen Sie vor Gebrauch des Strahlers diese Gebrauchsanweisungitte aufmerksam durch und bewahren Sie sie anschliebend gut auf!

SICHERHEITSHINWEISE

1. Überprüfen Sie vor jeder Benutzung das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich in thisem Fall an eine Elektrofachkraft oder an die angegebene Serviceadresse des Herstellers.

Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!

1. Verwenden Sie das Produkt nicht in explosionsgeführter Umgebung, Lebensgefahr!
2. Halten Sie Kinder von dem Strahler fern. Kinder konnen die Gefahr durch den elektrischen Strom nicht einschätzen.
   4.itte niemals direkt in das Licht schauen.
3. Eine zerstörte Schutzabdeckung kann nicht ersetzt werden. Der Strahler muss entsorgt werden.

4. Die äußere flexible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuchte verschrottet werden.

5. Für die Strahler JARO 7050, 9050, 13050 gilt:

HeiBe Oberfläche

Nicht geeignet für den Betrieb mit externen Dimmern.

0.5m | Bei Unterschreitung des Mindestabstands können beleuchtete Gegenstände überhitzen.

TECHNISCHE DATEN

Schutzklasse:

Schutzart/Schlagfestigkeit

(Versionen ohne Bewegungsmelder): IP65, IK08

Schutzart/ Schlagfestigkeit

(Versionen mit Bewegungsmelder): IP54, IK08

Nennspannung: 220-240V~ 50/60Hz

Temperaturbereich: -20^ bis +50^

Dieses Produkt ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet.

MONTAGE UND ANSCHLUSS AN STROMVERSORGUNG 10 - 50 W

siehe Abbildungen Seite 4, 7 und 8

1. Schalten Sie vor der Installation stets die Spannungsvorsorgung ab ①.
2. Montage-Position: Der Strahler solle idealer Weise mit der Wandhalterung befestigt werden. Der Strahler muss in einer Höhe von weniger als 3 m montiert werden (8).

Empfohlene Montagehöhe bei Modellen mit Bewegungsmelder 2,5 m. Der Strahler kann nach unten und nach oben geneigt werden.

1. Entfernen Sie den Haltebügel von dem Strahler ②.
2. Markieren Sie die Position der Bohrlocher für die Befestigung des Haltebügels und bohren Sie entsprechende Locher in die Wand (2). Befestigen Sie den Bugel mit geeigneten Schrauben an der Wand.
3. Öffnen Sie den Anschluss Stecker ③.
4. Fuhren Sie die Anschlussleitung durch die mit einer Dichtung versehenen Steckerhulsen 4
5. Befestigen Sie den Strahler am Haltebügel.
6. Schlieben Sie die Litzen des Anschlusskabels entsprechend der 5 an der Lusterklemme des Eingangssteckers an (N = blaes Kabel, Erdungszeichen = grun/gelbes Kabel, L = braunes Kabel).
7. Schieben Sie die Hulsen wie ⑥ über den Eingangsstecker und drehen diese fest. Stellen Sie safer, dass beiden Hulsen ausreichend fest angedreht sind – damit wird ausreichende Dichtung sichergestellt.
8. Montieren Sie den Haltebügel wieder an den Strahler.
9. Stellen Sie die gewünschte Position der Lampe ein undziehen Sie die Bugelschrauben fest.
10. Schalten Sie die Spannungsvorsorgung wieder ein ⑦.

MONTAGE UND ANSCHLUSS AN STROMVERSORGUNG 80 - 150 W

siehe Abbildungen Seite 5 und 6

Montage-Position: Der Strahler solle idealer Weise mit der Wandhalterung befestigt werden. Die Installationshöhe muss kleiner als 3 m sein 10.

Die Leuchte kann 90^ nach unten und 45^ nach oben geneigt werden 10.

1. Schalten Sie vor der Installation stets die Spannungsvorsorgung ab ①.
2. Schrauben Sie die Anschlussdose 2 an der Rückseite auf und losen Sie die Andruckplatte 3.
3. Führer Sie das Anschlusskabel ④ durch das Einführungsrohr der Anschlussdose und verbinden die Litzen das Anschlusskabels entsprechend der Markierung N und L ④.
4. Befestigen Sie die Andruckplatte und Schrauben Sie die Anschlussdose zu 5
5. Entfernen Sie den Haltebügel von dem Strahler 6
6. Markieren Sie die Position der Bohrlocher 7 for die Befestigung des Haltebugels und bohren Sie entsprechende Locher in die Wand. Befestigen Sie den Bugel mit geeigneten Schrauben an der Wand ⑦.
7. Befestigen Sie den Strahler am Haltebügel ⑧.
8. Stellen Sie die gewünschte Position des Strahlers ein undziehen Sie die Bügelschrauben fest ⑧.
9. Schalten Sie die Spannungsvorsorgung wieder ein ⑨.

FUNKTIONSBESCHREIBUNG

(nur für Versionen mit Bewegungsmelder)

Dieser Strahler ist mit einem Infrarot-Sensor ausgestattet. Er schaltet sich automatisch an, wenn der Sensor im Umfeld Bewegungen feststellt.

Richten Sie den Bewegungsmelder möglichst nicht auf Schwimmbecken, Heizluftabzüge, Klimaanlagen oder Objekte, die starken Temperaturschwankungen ausgesetzt sind.

Vermeiden Sie, den Bewegungsmelder auf Bäume oder Büche zu richten oder auf Plätze, an denen sich oft Haustiere aufhalten konnten.

Der Bewegungsmelder kann horizontal nach rechts und links gedreht und vertikal nach oben und nach unter genegt werden.

Beachten Sie bei der Anbringung des Strahlers, dass der Bewegungsmelder am empfindlichsten auf Bewegungen reagiert, die quer durch sein Erfassungsfeld laufen und am wichtigen empfindlich bei Bewegungen, die direkt auf das Gerät zulaufen.

BEWEGUNGSMELDER (PIR) EINSTELLLEN

Auf der Rückseite des Bewegungsmelders befinden sich drei Regler 9.

TIME - Zeiteinstellung (links):

Mit diesen Regler können Sie eine beliebige Einschaltzeit zwischen ca. 10 Sekunden und 5 Minuten wahren, nachdem die letzte Bewegung erfasst wurde. Durch Drehen des TIME-Reglers im Uhrzeigersinn nimmt die Zeitspanne ab, gegen den Uhrzeigersinn nimmt sie zu.

LUX - Lichteinstellung (Sonne- und Mondsymbol, rechts) 10:

Die Lichteinstellung bestimmt, ab welcher Helligkeit der Sensor des Strahlers einschaltet.

Die Position (Symbol Sonne) zeigt an, dass der Sensor am Tag und in der Nacht arbeitet, in der Position (Symbol Mond) arbeitet der Sensor nur bei Nacht. Zum Einstellen warten Sie, bis die gewünschte Umgebungshelligkeit erreicht ist. Drehen Sie den Lichteinstellungsregler ganz auf das Symbol (Mond). Drehen Sie den Regler langsam in Richtung Symbol (Sonne), bis sich der Strahler durch Bewegung einschaltet.

Der Strahler wird sich nun ab der eingestillten Helligkeit beim Erkennen einer Bewegung einschalten.

SENS - Empfindlichkeitseinstellung (Mitte) 11:

Die Empfindlichkeit des Sensors hangt von der Umgebungstemperatur ab. Je niedriger die Umgebungstemperatur,esto groBer ist die Empfindlichkeit des Bewegungsmelders.

Der Sensor ist am empfindlichsten, wenn den SENS-Regler vollständig in Richtung (+) gedreht wird.

Bewegungsmelder: Passiver Infrarotsensor (PIR)

Erfassungsbereich: bis zu 10m / bis zu 120^ (horizontal) ⑫

Zeiteinstellung: ca. 10 sek. bis 5 min.

Umgebungshelligkeit: 0 - 2000 lux

Empfindlichkeit: 3 bis 10 m je nach Montageort

WARTUNG

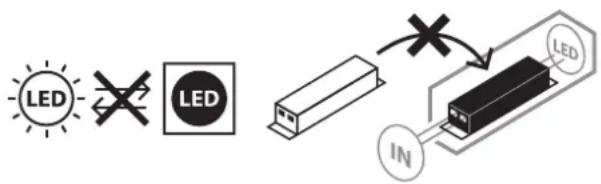

ACHTUNG! Die LED-Leuche enthalt keine Komponenten, die gewartet werden müssen. Die Lichtquelle dieser Leuche ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuche zu ersetzen. Die Leuche darf nicht geöff net werden.

REINIGUNG

Trennen Sie den Strahler vor der Reinigung von der Netzspannung.
Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden. Möglichkeit zur Entsorgung des ausgedienten Geräts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

EU-KONFORMITÄTSERKLÄRUNG

Die EU-Konformitätserklärung ist beim Hersteller hinterlegt.

HERSTELLER

Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3-D-72074 Tübingen

Für weitere Informationen empfehlen wir den Bereich Service / FAQ's auf unserer Homepage www.brennenstuhl.com.
