INSTRUKCJA OBSŁUGI JARO 9050 BRENNENSTUHL

Instrukcja montazu 4-8

Montázní námod 4-8

Instrukcja obslugi Naświetlacz LED Naświetlacz LED z czujnikiem ruchu na podczerwień JARO

Uwaga: Przed Rozpoczeciem uzytkowania produktu uwaznie przyczytać niniejsza instrukcję obstugi, która nastepnie naleź starannie przychowywać!

WSKAZÖWKI BEZPIECZENSTWA

1. Przed uzyciemNSE za kaźdym razem sprawdzić produkt pod katem ewentualnych uszkodzen.Nigdy nie korzystać z produktu w przypadku stwierdzenia jakichkolwiek uszkodzen.W takim przypadkuNSE skontaktowaćsię elektrykiem lub zwrócićsi pod podany adres serwisu producenta.

W przypadku niedastosowania są do powyźyszych zalecen istnieje niebezmiecznych utraty zycia na skutek porazenia prądem elektrycznym!

1. Nie korzystać z produktu w otoczeniu zagrożonym wybuchem - ryzyko utratyźycia!

2. Zwrócić uwage, aby daneci nie miały dostępu do naswietlacza. Dzieci nie potrafność owoceniNiebezpieczenia związanego z pradem elektrycznym.

3. Nigdy nie patrzejcebposrednio w zrodso swiatla.

4. Zniszczona osłona nie podlega wymianie. Naświetlaczn aleź zutylizowej.

5. Zewétrzny przywód giętki naswieltacza nie podlega wymianie; w przypadku uszkodzenia przywodu naswieltacznalezy oddac na złom.

6. Dla naswietlaczy JARO 7050, 9050, 13050 obwiaguje:

goraca powierzchnia

Nie nadaje sie do eksploataci z uzyciem zewnetrznych sciemniaczy.

W przypadku niedzachowania minimalnego odstepu要去 dojsc do przyegrzania oswietlanych

DANE TECHNICZNE

Klasa ochry: I

Stopien ochry/odporność na uderzenia

(wersje bez czujnika ruchu): IP65, IK08

Stopien ochry/odporność na uderzenia

(wersje z czujnikiem ruchu): IP54, IK08

Napięcie znamionowe: 220-240V~50/60Hz

Zakres temperature: od -20^ do +50^

Ten produit doivent slzychć do celów oświetleniowych wewnatrz i na zewnatrz.

MONTAZI PODLACZENIE DO ZASILANIA ELEKTRYCZNEGO 10-50 W

patrz ilustracione na stronach 4,7 oraz 8

1. Przed instalacja daneź zawsie odłęczć zasilanie elektryczne ①.
2. Pozycja montażowa: Optymalnym rozwiazaniem jest montaż naswieltacza przy uzyciu uchwytu sciennego. Naswieltacz naleź zamontowac na wysokość poniȩj 3 m ⑧. Zalecana wysokość montażowa w przypadku modeli z czujnikiem ruchuDynosi 2,5m Naswieltaczność przechylac w gorę i w doł.
3. Zdjac pałak mocujacy z naswieltlacza ②.
4. Zaznaczyc.), w ktorych major wykonane otwory sLUzace do zamocowania paLka mocujacego, a nastepnie wywiercić je w scianie ②. Przymocowac paLk do sciany przy uzyciu odpowiednich srub.
5. Otworzyć wtyczke podłaczeniowa ③.
6. Przewód podłaczeniowy w povadzic przyez wyposazone w uszczelk tulejki wtyczki ④.
7. Zamocowac naswietlacz na pałaku.
8. Skrętki przyzewodu podlączeniowych podlączycz zgodnia z ilustracja ⑤ do sącznika świecznikowych wtyczki wyjsciowej (N = kabel niedieski, symbol uziemienia = kabel zielonożóły, L = kabel brźowy).
9. Nasunac tulejki w sposob przystawiony na ilustraci ⑥ na wtyczke wejsciowa i dokrecic. Upewnic sie, ze obie tulejki są odpowiednio mocno dokrecone, aby zapewnic dostateczne uszczelnienie.
10. Pałak mocujacy ponownie zamontowej w naswieltaczu.
11. Ustawic naswietlacz w preferowanej pozycji i dokrecic s Ruby pałka.
12. Ponownie wączyć zasilanie elektryczne ⑦.

MONTAZI PODLACZENIE DO ZASILANIA ELEKTRYCZNEGO 80 - 150 W

patrz ilustracje na stronie 5 oraz 6

Pozycja montażowa: Optymalnym rozwiazaniem jest montañ naswietlacza przy uzyciu uchwytu sciennego. Wysokość instalacji musi byc mniejsza niz 3 m ⑩.

Naswietlaczmnopra pzechylic 90^ w dof oraz 45^ w gore 10

1. Przed instalacja daneź zawsie odłęczć zasilanie elektryczne ①.
2. Odkrećić gniazdo przyłączeniowe ② z tylu i zwolnić płytkę dociskowa ③.
3. Przewód podlączeniow poprowadzić przyrzę wlotowa gniaźda przyȩczeniowej i połączycki przyzewodu podlączeniowych zgodnia z oznakowaniem Ni Li ④.
4. Zamocowac płytk dociskowa i dokrecic gniazdo przyłączeniowe ⑤.
5. Zdjec pałak mocujacy z naswieltlacza 6
6. Zaznaczyc.), w ktorch maja byc wykonane otwory 7 sluace do zamocowania pałaka mocujuść, a nastepnie wywiercie je w scianie. Przymocować pałak do sciany przy użyciu odpowiednic shrub ⑦.
7. Zamocowac naswietlacz na pałaku ⑧.
8. Ustawic naświetlacz w preferowanej poźycji i dokrecić s Ruby pałęka ⑧.
9. Ponownie wączyc zasilanie elektryczne ⑨

OPIS DZIAŁANIA

DOTYCZY TYLKO WERSJI Z CZUJNIKIEM RUCHU

Naswietlacz jest wyposzaźony w czujnik podczerwieni. Naswietlacz zaȩczsi są automatycznie, gdy czujnik wykryje ruch w otoczeniaiu.

W miarę moziwość nie kierować czujnika ruchu w strone basenu, wymiągow goracego powietrza, klimatyzatorów lub obiektów, króre narażone są na duź wahania temperatury.

Zwrocić uwage, aby czujnik ruchu nie był skierOWany na drzewa, krzewy orazjejscaw特别是 węcchymo są przybwac zwierzeta domowe.

Czujnik ruchu przyna obracw prawo i w lewo w poziomie oraz przychylac w gore i w dof w pionie.

Podczas mocowania naswietlacza nalezy pamiętać o tym, ze czujnik ruchu reaguje najczulej na ruchy, któ przebiegaj w poprzek和他的 pola detekcj, a najmiej czule w przypadku ruchów, któ zblżaja są do urzadzenia na wprost.

USTAWIANIE CZUJNIKA RUCHU (PIR)

Z tyfu czujnika ruchu znajduja sie trzy regulatory 9.

TIME - ustawianie czasu (strona lewa):

Za pomocę togo regulatora przy wybrać dowolny czas zaączenia w zakresie od ok. 10 sekund do 5 minut, po tym jak czujnik ruchu wykryje ostatni ruch. Obracanie regulatora w kierunku zgodnym z ruchem wskazówek zagara zmiejsza zakres czasowy, natomiast obracanie w kierunku przywnym powodujeego zȩkszenia.

LUX - ustawianie swiatla (symbol slońca i księźcyca, strona prawa) 10:

Ustawienie swiatla okresla prog jasnosci, po ktorego przekroczeniu czujnik wączy naswietlacz. Pozycja (symbol słonca) wskazuje, ze czujnik pracuje w dzien i w nocy, w pozycji (symbol księźcya) czujnik pracuje tylko w nocy. Aby dokonać ustawienia,NSEZY odczekać do momentu nastania zadanej jasnosci otoczenia. Przestawić Pokrétrlo regulatora ustawienia swiatla calkowicie na symbol (księźcy). Obrócie regulator powoli w kierunku symbolu (słonce) do momentu wączenia sie naswietlacza w nastepstwie wykrycia ruchu.

Od tego momentu naswietlacz bedzie sie wączać od ustawionego progu jasnosci po wykryciu ruchu.

SENS - ustawianie czułosci (srodek) ⑪:

Czulość czujnika zaleź od temperatury otoczenia. Im niższa temperatura otoczenia, tym są克斯za czulość czujnika ruchu.

Czujnik jest najbardziej czuły, gdy regulator SENS przystawiony jest calkowicie w strone (+).

Czujnik ruchu: pasywny czujnik podczerwieni (PIR)

Zakres detekcj: do 10 m/do 120^ (w poziomie)

Ustawienie czasu: od ok. 10 s do 5 min

Jasnosc otoczenia: 0 - 2000 lux

Czułość: od 3 do 10 m w zależnosci od.),

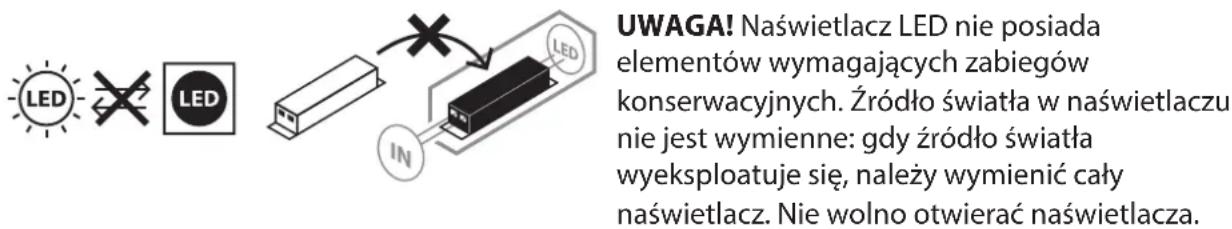

KONSERWACJA

CZYSZCZENIE

Przed czyszczemen odlaczyc naswietlacz od zasilania sieciowego.

Nie stosować Rozpuszczalników, zrących srodków czyszczących itp. Do czyszczenia uzywać tylkoSuchej lub delikatnie zwilzonej sciereczki.

UTYLIZACJA

Sprzęt elektryczny naleź ypty uzy tychy w sposob bezpieczny dla srodowiska naturalnégo!

Sprzêt elektryczny to nie domowe smieci przy odpadki!

Zgodnie z Dyrektywa Europejska 2012/19/UE w sprawie zuzytego sprzetu elektryczneo i elektronicznego, zuzyte urzadzenia elektryczne danezy gromadzić osobno i przykazywać do ponownego przytworzenia w sposob bezpieczny dlaŚrodowiska naturalnégo. OMZIWOŚCIACH utylizacje wysluzonego urzadzenia dowiedźsi Państwo w urzędzie miasta lub gminy.

DEKLARACJA ZGODNOSCI UE

Deklaracja zgodnosci UE jest zdeponowana u producenta.

PRODUCENT

W celu uzyskania dalszych informaci zalecamy odwiedzenia zakladki Serwis/FAQ's na naszej stronie internetowej www.brennenstuhl.com.
