Produkttyp	LED-strålkastare med infraröd rörelsedetektor
Märke	Brennenstuhl
Modell	JARO 9050
Nominell effekt	100 W
Nominell spänning	220-240 V ~ 50/60 Hz
Maximal ström	0,45 A
IP-klass (med detektor)	IP54
Slagtålighet (med detektor)	IK08
Skyddsklass	I
Temperaturområde	-20°C till +50°C
Sensortyp	Passiv infraröd sensor (PIR)
Detektionsräckvidd	Upp till 10 m (horisontellt)
Justerbar belysningstid	Cirka 10 s till 5 min
Justerbar ljusstyrketröskel	0 till 2000 lux
Justerbar känslighet	3 till 10 m beroende på monteringsplats
Rekommenderad installationshöjd	2,5 m (max 3 m)
Ljuskälla	LED ej utbytbar
Kabeltyp	Ej utbytbar (strålkastaren måste kasseras om skadad)
Användning	Inomhus och utomhus
Underhåll	Inget underhåll krävs; rengör med en torr eller lätt fuktad trasa
Säkerhet	Titta inte direkt in i ljusstrålen; använd inte med dimmer; förvaras oåtkomligt för barn
Avfallshantering	Enligt WEEE-direktivet 2012/19/EU: får inte kastas med hushållsavfallet
Tillverkare	H. Brennenstuhl S.A.S., 4 rue de Bruxelles, F-67170 Bernolsheim

Vanliga frågor - JARO 9050 BRENNENSTUHL

Hur installerar jag strålkastaren JARO 9050?

Stäng först av strömförsörjningen. Montera väggfästet med lämpliga skruvar, fäst sedan strålkastaren på fästet. Anslut strömkabeln till plinten (N=blå, L=brun, jord=grön/gul) och dra åt täckhylsorna. Slå slutligen på strömmen.

Hur ställer jag in rörelsedetektorns belysningstid?

Använd knappen TIME på baksidan av detektorn. Vrid den medurs för att minska tiden (upp till 10 s) eller moturs för att öka den (upp till 5 min).

Hur ställer jag in ljusstyrketröskeln (LUX)?

Vrid knappen LUX mot solsymbolen (funkar dag och natt) eller månen (endast natt). För noggrann inställning, vänta på önskad omgivningsljusstyrka, ställ knappen på måne, vrid sedan långsamt mot sol tills strålkastaren tänds vid en rörelse.

Hur ställer jag in detektorns känslighet (SENS)?

Knappen SENS justerar känsligheten. Vrid den mot (+) för maximal känslighet (upp till 10 m) eller mot (-) för att minska den. Känsligheten beror också på omgivningsljuset.

Vad gör jag om strålkastaren inte tänds?

Kontrollera först att strömmen är påslagen och att kabeln inte är skadad. Justera inställningarna LUX (solposition) och SENS (+ position). Se till att detektorn inte är blockerad och att den inte är riktad mot värmekällor som luftkonditionering.

Kan jag använda strålkastaren inomhus?

Ja, denna strålkastare är designad för inomhus- och utomhusbruk. Följ säkerhetsavstånd och driftsförhållanden (temperatur, fukt).

Kan LED-ljuskällan bytas ut?

Nej, LED är inte utbytbar. När ljuskällan når slutet av sin livslängd måste hela strålkastaren bytas ut. Strålkastaren får inte öppnas.

Vad är strålkastarens IP-klass?

Versionen med rörelsedetektor (som JARO 9050) har en skyddsklass IP54 och slagtålighet IK08, vilket skyddar mot vattenstänk och måttliga stötar.

Kan jag använda en extern dimmer med denna strålkastare?

Nej, denna strålkastare är inte kompatibel med externa dimmers. Användning av en dimmer kan skada enheten eller orsaka funktionsfel.

Hur kasserar jag strålkastaren vid slutet av dess livslängd?

Kasta inte apparaten med hushållsavfallet. Enligt EU-direktivet 2012/19/EU (WEEE), återlämna den till en separat insamlingsplats eller till din lokala återvinningsstation för miljövänlig återvinning.

BRUKSANVISNING JARO 9050 BRENNENSTUHL

LED-strålkastare med infraröd rörelsedetektor

JARO

Observera: Läs denna bruksanvisning noga innan du använderprodukten och Förvara den på att sakert stalle afteråt!

SÄKERHETSANVISNINGAR

1. Kontrollera alltid om Produkten ar skadad fore varje anvandning. Anvand aldrigprodukten om du hitar nagra skador. Vänd dig, i detta fall, till en elektriker erler till tillverkarens angivna serviceadress.

Bristande afterlevnad kan innebära livsfara på grund av elektriska stötar!

1. Använd inte Produkten i explosionsfarliga miljöer, aftersom det ar forenat med livsfara!
2. Se till att barn inte kan komma at strålkastaren. Barn Förstär inte farorna som ar forknippade med elektricitet.
3. Titta aldrig direkt in i ljuset.
4. Det ar inte möjlgigt att byta ut ett forstört skyddshölje. Strålkastaren mäste kasseras.
5. Den yttre, flexibla kabeln tillenna stralkastare gär inte att byta ut, om kabeln ar skadad maste lampan kasseras.
6. För strålkastarna JARO 7050, 9050, 13050 gäller följande:
   Het yta

Ej lampieforanvandingmed externadimers.

Om det minsta tillatna avsändet underskrids kan de belysta foremålen overhettas.

TEKNISK SPECIFICATION

Skyddsklass:

Kapslingsklass/slaghallfasthet

(versionerutanrörelsedetektor):IP65,IK08

Kapslingsklass/slaghallfasthet

(versioner med rörelsedetektor): IP54, IK08

Märksänning: 220-240V~

Temperaturomrade: -20^ till +50^

Denna produit ar lamplig for inom- och utomhusbelysning.

MONTERING OCH ANSLUTNING TILL STRÖMFÖRSRJNINGEN 10 - 50 W

se bilderna pa sidorna 4,7 och 8

1. Färe installationen skam an alltid bryta strömförsörningen ①.
2. Monteringslage: Det basta ar om man fester stralkastaren med vaggfustet. Stralkastaren fär inte monteras högre upp an 3m ⑧. Rekommenderad monteringshöjd for modeller med rörelsedetektor 2,5m . Det ar möjlg att vinkla stralkastaren nedät och uppät.
3. Ta bort stralkastarens fästbygel ②.
4. Markera borrhalens lage for att fasta fastbygeln och borra lampliga hal i viggen ② Fust bygeln med passande skruvar i viggen.
5. Oppna kontaktdone3
6. Led anslutningskabeln genom de tātade hylsorna ④.
7. Fäst strålkastaren i fästbygeln.
8. Anslut anslutningskabelns tradar enligt ⑤ till ingangskontaktens anslutning (N = blå kabel, jordningssymbol = grön/gul kabel, L = brun kabel).
9. Skjut på hylsorna enligt ⑥ på ingängskontakten och dra Åt dem. Kontrollera att båda hylsorna ar tillräckligt Åtdragna - på detta satt sakerställer man tillräcklig tätning.
10. Montera tillbaka fästbygeln på strålkastaren.
11. Ställ in lampan i önskat läge och dra at bygelskruvarna.
12. Sla pa strömmenigen ⑦.

MONTERING OCH ANSLUTNING TILL STRÖMFÖRSÖRJNINGEN 80 - 150 W

se bilderna pa sidorna 5 och 6

Monteringsläge: Det basta ar om man fester stråkastaren med vaggfustet. Installationshöjden fär inte överskrida 3m ⑩.

Man kan luta lampan 90^ nedat och 45^ uppat 10.

1. Färe installationen skam an alltid bryta strömförsörjningen ①.
2. Skruva pa kopplingsdosan ② pa baksidan och lossa tryckplattan ③
3. Led anslutningskabel⁴ genom kopplingsdosans ledningsrör och forbind kopplingsdosans kardeler enligt markeringarna N och L ⁴.
4. Satt fast tryckplattan och skruva fast kopplingsdosan ⑤.
5. Ta bort stralkastarens faspbygel ⑥
6. Markera borrhålens lage ⑦for att fästa fästbygeln och borra lampliga hal i vöggen. Fäst bygeln med passande skruvar i vöggen ⑦.
7. Fäst strålkastaren i fästbygeln ⑧.
8. Ställ in önskat läge für strålkastaren och dra at bygelskruvarna ⑧.
9. Sla pa strömmen igen ⑨.

FUNKTIONSBESKRIVNING

(gäller endast versioner med rörelsedetektor)

Den har strålkastaren har en infraröd sensor. Den slås på automatiskt nar den marker av rörelser i omgivningen.

Försök att inte rikta rorelsedetektorn mot simbassänger, utgående varmluft, luftkonditioneringsapparater eller foremål som utsats for kraftiga temperaturväxlingar.

Rikta inte in rörelsedetektorn mot trad aller buskar aller platser där det ofta kan finnas husdjur. Det ar möjigt att antingen luta rörelsedetektorn i vågrätt lage at Höger aller vänster aller i lodrätt lage uppät aller nedät.

När man sätter fast strålkastaren ska man observera att strålkastaren reagerar mest på rörelser som sker tvärs over upptagningsområdet och minst på rörelser direkt mot encheten.

STÄLLA IN RÖRELSDETEKTORN (PIR)

Det finns tre reglage pa rorelsedetektorns baksida 9.

TIME - tidsinstalling (vänster):

Med hjälp av det hare reglaget staller du in valfri inkopplingstid pa mellan ca 10 sekunder och 5 minuter after att den senaste rörelsen blev registrarad. När man vrider medsols pa TIME-reglaget forkortas tiden, medan den forlängs nar man vrider motsols.

LUX - Ijusinställing (sol- och mansymbol till hoger) 10:

Med hjälp av ljuställningen avgörs det fran och med vilken ljusstyrka stråkastarens sensor slås på.

Laget (solsymbol) anger att sensorn ar igang pa dag- och nattetid, vid det andra laget (mansymbol) arbetar endast sensorn pa natten. Stall inte in forran den omgivande lusstyrkan har uppnatts. Vrid Ijusinställningsreglaget, sa att det hamnar helt och hallet pa symbolen (mane). Vrid reglaget forsiktigt mot symbolen (sol) tills stralkastaren pa grund av en rorelse slas pa. Nu slas stralkastaren pa med den installda lusstyrkan sa fort den kanner av en rorelse.

SENS -installing av kansiigheten (mitten) 11

Hur känslig sensorn ar beror på omgivningstemperaturen. Ju lagre omgivningstemperatur,arto känsligare rorelsedetektor.

Sensorn ar känsligast nar SENS-reglaget ar helt och hallet vridet i riktning (+).

Rörelsedetektor: passiv infrarod sensor (PIR)

Tackning:upp till 10m / upp till 120^ (vagratt) ⑫

Tidsinställning: ca 10 sek. upp till 5 min.

Omgivande Ijusstyrka: 0 - 2 000 lux

Känsliget: 3 till 10 m beroende på monteringsställe

UNDERHÄLL

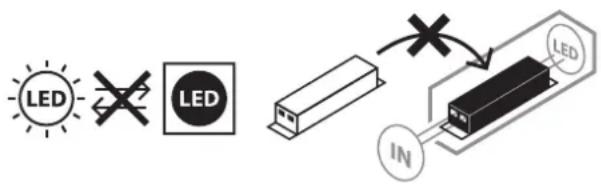

WARNING! Lampan innehäller inga komponenter som behöver underhällas. Det är inte möjlgigt att byta ut den har lampans ljuskälla. När ljuskällan har uppnätt slutet av sitt serviceliv maste man byta ut hela lampan. Ljusarmaturen fär inte öppnas.

RENGÖRING

Koppla fran strålkastaren fran elnätet innan den rengör.

Använd inga losningsmedel, fratande rengöringsmedel aller liknande. Vid rengöring skull endast en torr eller lätt fuktad trasa användas.

AVFALLSHANTERING

Hantera elektronisk utrustning miljövänlig! Elektronisk utrustning hör inte hemma i hushållsavfallet!

Enligt europaparlamentets och rädets direktiv 2012/19/EU om avfall som utgörs av aller innehäller elektrisk eller elektronisk utrustning maste uttjänta elektriska enheter samlas in separat och ätervinnas på att miljövänligt satt.

Alternative bortskaffningsmöljigheter für uttjänt utrustning hitter du hos din kommunala forvaltning.

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

EU-forsakran om overensstammelse finns arkiverad hos tillverkaren.

TILLVERKARE

För mer information hänvisar vi till servicesekctionen/FAQ på var hemsida www.brennenstuhl.com.
