MODE D'EMPLOI DIC24122 BYRON

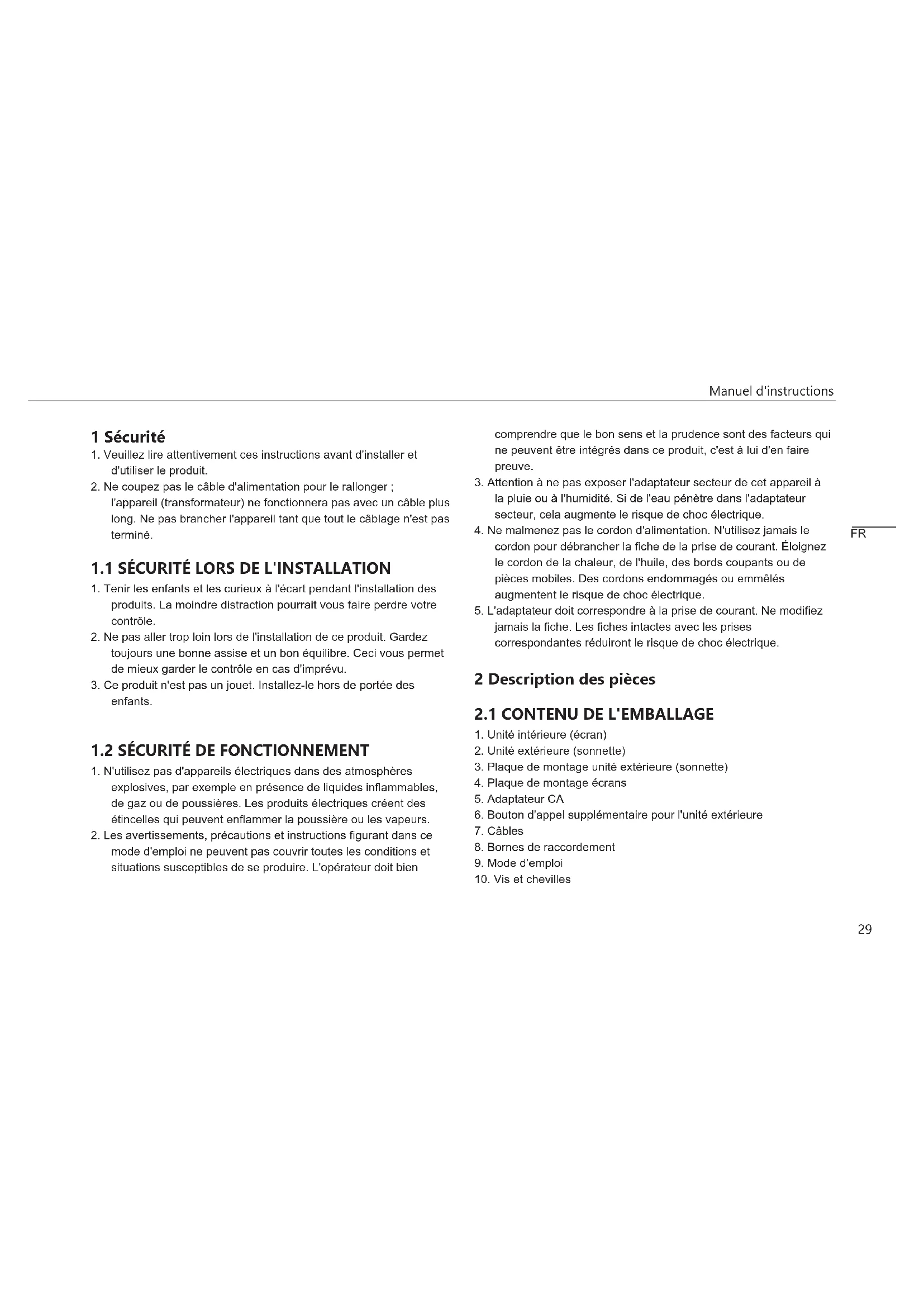

1. Veuillez lire attentivement ces instructions avant d'installer et
d'utiliser le produit.
2. Ne coupez pas le câble d'alimentation pour le rallonger;
l'appareil (transformateur) ne fonctionnera pas avec un câble plus long. Ne pas brancher l'appareil tant que tout le câblage n'est pas terminé.
1.1 SÉCURITÉ LORS DE L'INSTALLATION
1. Tenir les enfants et les curieux à l'écart pendant l'installation des
produits. La moindre distraction pourrait vous faire perdre votre contrôle.
2. Ne pas aller trop loin lors de l'installation de ce produit. Gardez
toujours une bonne assise et un bon équilibre. Ceci vous permet de mieux garder le contrôle en cas d'imprévu.
3. Ce produit n'est pas un jouet. Installez-le hors de portée des
1. N'utilisez pas d'appareils électriques dans des atmosphères
explosives, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les produits électriques créent des étincelles qui peuvent enflammer la poussière ou les vapeurs.
2. Les avertissements, précautions et instructions figurant dans ce
mode d'emploi ne peuvent pas couvrir toutes les conditions et situations susceptibles de se produire. L'opérateur doit bien comprendre que le bon sens et la prudence sont des facteurs qui ne peuvent être intégrés dans ce produit, c'est à lui d'en faire preuve.
3. Attention à ne pas exposer l'adaptateur secteur de cet appareil à
la pluie ou à l'humidité. Si de l'eau pénètre dans l'adaptateur secteur, cela augmente le risque de choc électrique.
4. Ne malmenez pas le cordon d'alimentation. N'utilisez jamais le
cordon pour débrancher la fiche de la prise de courant. Éloignez le cordon de la chaleur, de l'huile, des bords coupants ou de pièces mobiles. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
5. L'adaptateur doit correspondre à la prise de courant. Ne modifiez
jamais la fiche. Les fiches intactes avec les prises correspondantes réduiront le risque de choc électrique. 2 Description des pièces
2.1 CONTENU DE L'EMBALLAGE
1. Unité intérieure (écran)
2. Unité extérieure (sonnette)
3. Plaque de montage unité extérieure (sonnette)
4. Plaque de montage écrans
6. Bouton d'appel supplémentaire pour l'unité extérieure
10. Vis et chevilles
FRManuel d'instructions
4. Fente pour carte MicroSD
4. Bouton d'appel (remplaçable, bouton supplémentaire compris)
5. Bouton d'appel 2 (remplaçable, bouton supplémentaire compris)
6. Minuterie de déverrouillage (À l'arrière de l'appareil)
L'UNITÉ INTÉRIEURE (ÉCRAN) Pour monter l'écran, vous aurez besoin des outils suivants: ü Un tournevis approprié pour les vis fournies. ü Un foret et une mèche appropriée pour les vis d'obturation fournis. A. Positionner la plaque de montage fournie à l'endroit souhaité. B. Marquer les positions des vis à l'aide d'un stylo. C. Percer les trous nécessaires. D. Insérer les fiches. E. Tirer les câbles nécessaires à travers la plaque de montage. F. Fixer la plaque de montage avec les vis. G. Répéter les étapes a à f pour le second écran.
3.2 FIXER LA PLAQUE DE MONTAGE DE
L'UNITÉ EXTÉRIEURE (SONNETTE) Pour monter l'unité extérieure, vous aurez besoin des outils suivants: ü Un tournevis approprié pour les vis fournies. ü Un foret et une mèche appropriée pour les vis d'obturation fournis. A. Positionner la plaque de montage fournie à l'endroit souhaité. B. Marquer les positions des vis à l'aide d'un stylo. C. Percer les trous nécessaires. D. Insérer les fiches. E. Utiliser un couteau ou un objet tranchant pour percer le presse- étoupe. F. Tirer les câbles nécessaires à travers le presse-étoupe. G. Fixer la plaque de montage avec les vis.
3.3 INSTALLATION ÉLECTRIQUE
3.3.1 Raccordement de la borne de
raccordement (écran et unité extérieure) Trois bornes de raccordement sont incluses. Les bornes de raccordement VERTES (unité extérieure) et ORANGES (alimentation CA) sont toujours nécessaires. Si vous souhaitez connecter un écran supplémentaire, vous disposez également de bornes de raccordement BLEUES.Manuel d'instructions
Pour raccorder les bornes, vous aurez besoin de l'outil suivant: ü Un petit tournevis à tête plate. A. Bornes de raccordement VERTES: Desserrer les vis des bornes. B. Avec la borne face à vous, insérer le fil noir à gauche et le fil rouge à droite. C. Fixer les vis des bornes. D. Connecter la (les) borne(s) de raccordement à l'unité intérieure (écran). E. Desserrer les vis des bornes sur l'unité extérieure (sonnette). (Voir l'autocollant sur l'unité extérieure.) F. Insérer les fils provenant des bornes de raccordement VERTES sur la borne à vis sur l'unité extérieure (sonnette). Unité intérieure (écran) 1 ou 2. G. Répéter les étapes a à f pour connecter le second écran.
3.3.2 Monter les unités intérieures et l'unité
extérieure. ü Un tournevis approprié pour les vis fournies. A. Fixer les unités intérieures et l'unité extérieure sur les plaques de montage. B. Fixer la vis sur la partie inférieure de l'unité extérieure.
3.3.3 Raccordement d'un écran
supplémentaire (non inclus) Si vous souhaitez connecter un écran supplémentaire à un écran existant, vous disposez également de bornes de raccordement BLEUES. Cet écran sert de répétiteur à l'un des principaux écrans. Pour raccorder les bornes, vous aurez besoin de l'outil suivant: ü Un petit tournevis à tête plate. A. Bornes de raccordement BLEUES: Desserrer les vis des bornes. B. Avec la borne face à vous, insérer le fil noir à gauche et le fil rouge à droite. C. Fixer les vis des bornes. D. Connecter les bornes de raccordement à l'écran. (Voir l'autocollant sur l'écran pour la position) E. Répéter les étapes a à d pour fixer des bornes de raccordement identiques à l'autre extrémité du câble et les connecter à l'écran supplémentaire.
3.3.4 Connexion de l'alimentation secteur
Pour raccorder les bornes CA, vous aurez besoin de l'outil suivant: ü Un petit tournevis à tête plate. A. Bornes de raccordement ORANGES: Desserrer les vis des bornes. B. Avec la borne face à vous: Insérer le fil (-) à gauche et le fil (+) à droite. C. Fixer les vis des bornes. D. Connecter la (les) borne(s) de raccordement à l'écran. FRManuel d'instructions
3.3.5 Raccordement d'une serrure de porte
(non inclus) Il est possible de connecter une serrure à l'unité extérieure qui peut être ouverte à l'aide de l'écran. Les serrures de porte sont vendues séparément. Article n°: DB5005 & DB5005L Pour connecter la serrure de porte, vous aurez besoin de l'outil suivant: ü Un petit tournevis à tête plate. A. Sur l'unité extérieure: Desserrer les vis des bornes. (voir l'autocollant sur l'unité extérieure pour la position) B. Insérer les fils (toute commande) C. Fixer les vis des bornes. D. Régler le temps de déverrouillage de la serrure en réglant l'interrupteur n° 1 sur la sonnette. Ceci déterminera si la serrure s'ouvrira pendant 1 ou 4-7 secondes après l'ouverture de la serrure sur l'écran. E. Sur la serrure: Desserrer les 2 vis des bornes. (Voir le manuel fourni avec votre serrure de porte). F. Insérer les fils (toute commande) G. Fixer les vis des bornes.
3.3.6 Raccordement d'un ouvre-portail (non
inclus) Il est possible de connecter un ouvre-portail à l'unité extérieure qui peut être ouvert à l'aide de l'écran. Pour connecter l'ouvre-portail, vous aurez besoin de l'outil suivant: ü Un petit tournevis à tête plate. A. Sur l'unité extérieure: Desserrer les vis des bornes. (voir l'autocollant sur l'unité extérieure pour la position) B. Insérer les fils. (voir l'autocollant sur l'unité extérieure pour la position) ð Il est important que les fils + et - soient dans la bonne position. A. Fixer les vis des bornes. B. Sur l'ouvre-portail: (Voir le manuel fourni avec votre ouvre- portail). 4 Bouton d'appel de rechange Un bouton d'appel supplémentaire est ajouté à la boîte. Ce bouton est marqué d’une cloche pour éviter toute confusion quant à l’endroit où appuyer. Le bouton d'appel d'origine (sans marquage) sur l'unité extérieure est remplaçable. Vous pouvez utiliser le bouton vierge pour faire graver votre nom. 5 Fonctions de base
5.1 RÉPONSE À UN APPEL
Lorsque vous entendez la sonnette, vous pouvez: A. Appuyer sur le bouton du portail pour ouvrir le portail (en option). B. Appuyer sur le bouton de verrouillage pour ouvrir la porte (en option).Manuel d'instructions
C. Appuyer sur le bouton caméra pour prendre une vidéo ou une photo. D. Appuyer sur le bouton d'appel pour parler à votre visiteur. 6 Écran d'accueil et menus
- Appuyer sur le bouton accueil de l'écran pour ouvrir l'écran d'accueil. L'écran s'allume et vous pouvez visualiser l'écran d'accueil. L'écran d'accueil vous permet d'accéder aux menus suivants:
4. Menu des enregistrements en lecture
ü Ouvrez le menu écran à partir de la fenêtre d'accueil pour vérifier les séquences de la caméra de sonnette. A. Appuyez sur l'icône de portail pour ouvrir votre portail. B. Appuyez sur l'icône de serrure pour la déverrouiller. C. Appuyez sur l'icône photo pour prendre un instantané. D. Appuyez sur le haut-parleur pour communiquer. ð Appuyez sur le bouton accueil pour sortir du menu et revenir à la fenêtre d'accueil.
6.2 INTERPHONE INTÉRIEUR
ü Il vous faut un écran supplémentaire pour utiliser cette fonction. A. Ouvrez le menu interphone à partir de l'écran d'accueil sur l'un de vos écrans. ð L'autre écran commence à sonner. B. Appuyez sur l'icône réponse en haut de la fenêtre du second écran pour accepter l'appel. ð Vous serez maintenant en mesure de parler à une autre personne d'un écran à l'autre. C. Appuyez sur l'icône fin d'appel en haut de la fenêtre de l'un des écrans pour mettre fin à l'appel.
6.3 MENU LECTURE ENREGISTREMENT
ü Vous avez fait des enregistrements. A. Ouvrir le menu lecture à partir de l'écran d'accueil. B. Utiliser les flèches à l'écran pour parcourir vos enregistrements. C. Utilisez les commandes à l'écran pour revoir ou supprimer vos séquences enregistrées.
Vous avez pris des photos A. Ouvrir le menu photo à partir de l'écran d'accueil. B. Utiliser les flèches à l'écran pour parcourir vos photos sauvegardées. C. Utilisez les commandes à l'écran pour revoir ou supprimer vos photos enregistrées. FRManuel d'instructions
A. Sélectionner des photos ou des enregistrements vidéo B. Durée de la vidéo C. Nombre de photos D. Réglages d'image E. Informations service client F. Formatage carte micro SD \ mémoire interne G. Réglages de date et heure H. Réglage de la sonnerie et du volume
6.5.1 Sélectionner des photos ou des
enregistrements vidéo Vous pouvez faire en sorte que votre interphone prenne des photos ou fasse des enregistrements vidéo de vos visiteurs. ü Assurez-vous d'avoir une carte micro SD installée si vous sélectionnez l'enregistrement vidéo. A. Touchez l'icône vidéo pour sélectionner des enregistrements vidéo B. Touchez l'icône photo pour sélectionner des photos.
6.5.2 Durée de la vidéo
Vous pouvez sélectionner la durée d'enregistrement vidéo. La vidéo commence à être enregistrée lorsque la sonnette est activée. ü La vidéo doit être sélectionnée dans le menu paramètres. A. Appuyez sur le bouton pour la durée souhaitée, 5 à 30 secondes.
6.5.3 Nombre de photos
Vous pouvez sélectionner le nombre de photos enregistrées. Les photos sont prises lorsque la sonnette est activée. ü Les photos doivent être sélectionnées dans le menu paramètres. A. Appuyez sur le bouton pour la quantité souhaitée, 1, 3 ou 5 photos.
6.5.4 Réglages d'image
L'image peut être réglée à l'aide des flèches. Les paramètres incluent:
- Saturation de couleur
6.5.5 Informations service client
Chez Smartwares, nous tenons à ce que nos produits fonctionnent comme prévu pour nos clients. Veuillez nous contacter pour tout problème. Vous pouvez également vérifier vos vidéos YouTube en scannant le code QR ci-après avec votre téléphone! DTP→ Please add QR code hereManuel d'instructions
interne La mémoire interne sert à stocker des photos et est formatée séparément des vidéos, qui ne peuvent être stockées que sur une carte micro SD (non incluse). A. Appuyez sur l'icône photo et confirmez pour formater la mémoire interne B. Appuyez sur l'icône vidéo et confirmez pour formater la carte micro SD (non incluse).
6.5.7 Réglages de date et heure
A. Sélectionnez le champ souhaité pour modifier. B. Appuyez sur les touches fléchées vers le haut ou vers le bas jusqu'à ce que la valeur souhaitée soit affichée.
6.5.8 Sonnerie et volume
La mélodie et le volume de la sonnerie peuvent être réglés à l'aide des touches fléchées. Les paramètres incluent:
- Mélodie 7 Questions fréquemment posées Problème Solution
- L'écran ne s'allume pas. • Veiller à ce que l'écran soit connecté à la source d'alimentation.
- Ne pas utiliser de rallonges, car la tension pourrait ne pas être suffisante pour mettre l'appareil sous tension.
- L'écran s'allume mais aucune image ne s'affiche.
- Mauvaise qualité d'image.
- Vérifier les connexions des fils entre l'unité extérieure et l'écran (y compris la polarité correcte).
- Régler la luminosité et le contraste dans le menu paramètres.
- Veiller à ce qu'aucune source de lumière directe ne soit orientée vers l'écran.
- Le volume est trop faible. • Régler le volume
- L'ouvre-portail connecté ne fonctionne pas.
- Tester l'installation et le relais 12 volts à l'aide de la commande câblée. Voir le mode d'emploi de l'ouvre- portail.
- L'ouvre-portail connecté et la gâche électrique ne fonctionnent pas.
- Utiliser des accessoires appropriés avec spécifications 12 V, 500 mA. FRManuel d'instructions
- Le signal vidéo et audio est trop faible ou perturbé
- L'écran est posé trop près des autres dispositifs électroniques. Retirer les autres dispositifs électriques.
- Veuillez vérifier la distance entre l'unité intérieure et l'unité extérieure, ainsi que l'épaisseur des câbles utilisés,
- Aucun son ne provient de l'unité extérieure.
- Le microphone peut être obstrué ou endommagé. Nettoyer soigneusement avec un chiffon doux et humide. 8 Spécifications Écran Taille d'écran 7"(Diagonale) pouces Configuration de couleur R.G.B.delta Système vidéo PAL/NTSC Pixels effectifs 800X3(RGB)X480 Courant de Consommation 450±200 mA Température de fonctionnement -10°C ~ +50°C Humidité de fonctionnement 85%(Max) Tension d'alimentation DC 15 V 1A Sonnette Type de capteur d'imagerie 1/4"CMOS Angle de vision environ 100o Éclairage minimum 0Lux Distance de vision nocturne 0,5 ~ 1 m Température de fonctionnement -10°C ~ +50°C Humidité de fonctionnement ≤85%RH 9 Environnement Cet appareil ne doit pas être jeté avec les déchets ménagers à la fin de sa durée de vie, il doit être remis à un centre de recyclage pour les appareils électriques et électroniques. Ce symbole sur l'appareil, le manuel d'utilisation et l'emballage attire votre attention sur un point important. Les matériaux utilisés dans cet appareil sont recyclables. En recyclant vos appareils, vous contribuez de manière significative à la protection de notre environnement. Renseignez-vous auprès des autorités locales pour connaître les centres de collecte des déchets. Support Vous trouverez toutes les informations disponibles et les pièces de rechange sur www.chbyron.eu Veuillez lire le manuel avant usage et le ranger soigneusement pour son usage ultérieur et la maintenance.Manuel d'instructions
