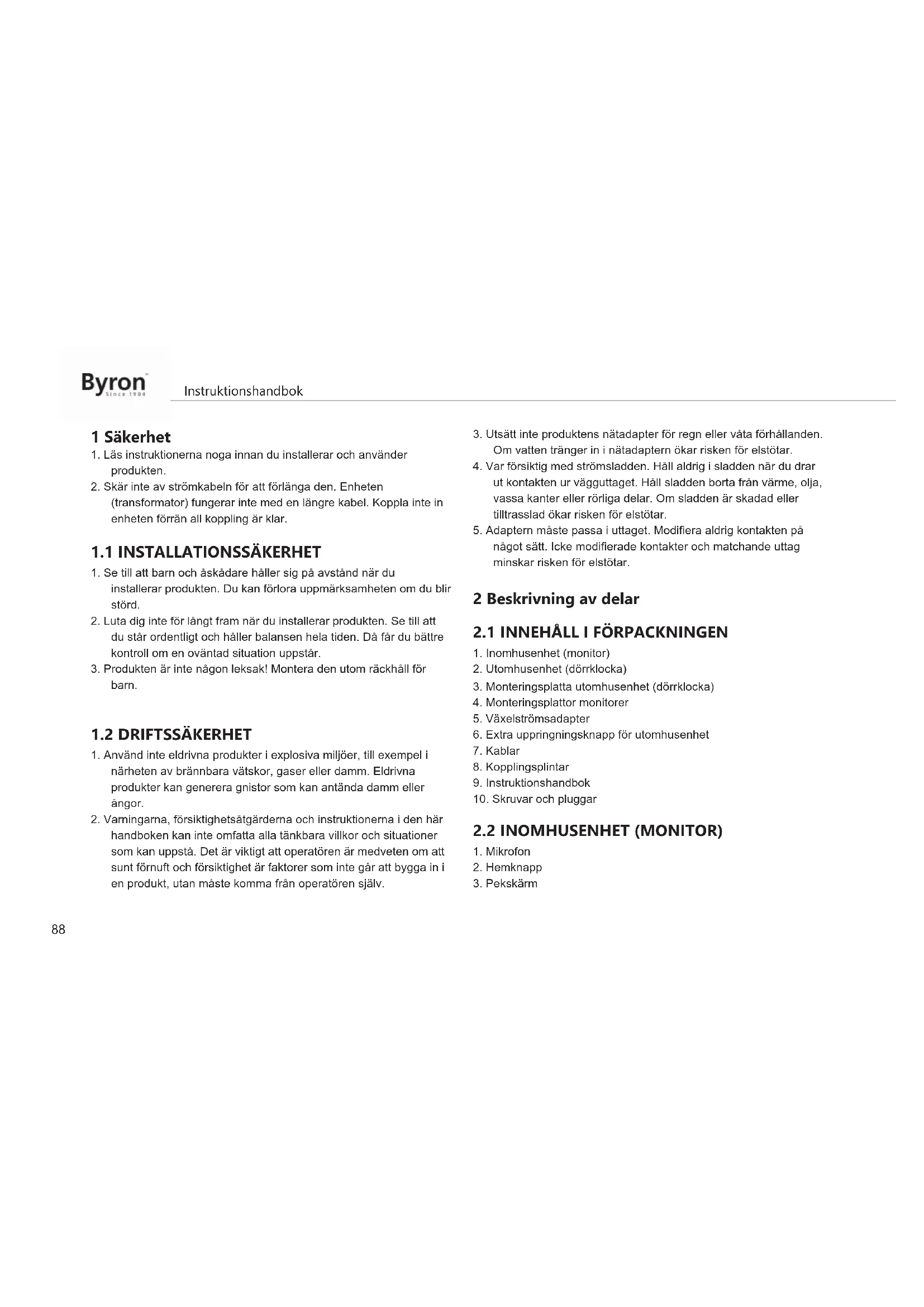

BRUKSANVISNING DIC24122 BYRON

1. Läs instruktionerna noga innan du installerar och använder

2. Skär inte av strömkabeln för att förlänga den. Enheten

(transformator) fungerar inte med en längre kabel. Koppla inte in enheten förrän all koppling är klar.

1.1 INSTALLATIONSSÄKERHET

1. Se till att barn och åskådare håller sig på avstånd när du

installerar produkten. Du kan förlora uppmärksamheten om du blir störd.

2. Luta dig inte för långt fram när du installerar produkten. Se till att

du står ordentligt och håller balansen hela tiden. Då får du bättre kontroll om en oväntad situation uppstår.

3. Produkten är inte någon leksak! Montera den utom räckhåll för

1. Använd inte eldrivna produkter i explosiva miljöer, till exempel i

närheten av brännbara vätskor, gaser eller damm. Eldrivna produkter kan generera gnistor som kan antända damm eller ångor.

2. Varningarna, försiktighetsåtgärderna och instruktionerna i den här

handboken kan inte omfatta alla tänkbara villkor och situationer som kan uppstå. Det är viktigt att operatören är medveten om att sunt förnuft och försiktighet är faktorer som inte går att bygga in i en produkt, utan måste komma från operatören själv.

3. Utsätt inte produktens nätadapter för regn eller våta förhållanden.

Om vatten tränger in i nätadaptern ökar risken för elstötar.

4. Var försiktig med strömsladden. Håll aldrig i sladden när du drar

ut kontakten ur vägguttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Om sladden är skadad eller tilltrasslad ökar risken för elstötar.

5. Adaptern måste passa i uttaget. Modifiera aldrig kontakten på

något sätt. Icke modifierade kontakter och matchande uttag minskar risken för elstötar. 2 Beskrivning av delar

2. Utomhusenhet (dörrklocka)

3. Monteringsplatta utomhusenhet (dörrklocka)

4. Monteringsplattor monitorer

5. Växelströmsadapter

6. Extra uppringningsknapp för utomhusenhet

10. Skruvar och pluggar

4. MicroSD-kortplats

4. Uppringningsknapp (utbytbar, extra knapp medföljer)

5. Uppringningsknapp 2 (utbytbar, extra knapp medföljer)

6. Brytare för tidsstyrd frisläppning (på baksidan av enheten)

INOMHUSENHETEN (MONITOR) Du behöver följande verktyg för att montera monitorn: ü En skruvmejsel som passar de medföljande skruvarna. ü En borr och lämplig bits för pluggarna. A. Placera monteringsplattan på önskad plats. B. Markera skruvarnas placering med en penna. C. Borra de hål som behövs. D. Sätt i pluggarna. E. Dra relevanta kablar genom monteringsplattan. F. Sätt fast monteringsplattan med skruvarna. G. Upprepa steg a–f för den andra monitorn.

3.2 FÄST MONTERINGSPLATTAN FÖR

UTOMHUSENHETEN (DÖRRKLOCKA) Du behöver följande verktyg för att montera utomhusenheten: ü En skruvmejsel som passar de medföljande skruvarna. ü En borr och lämplig bits för pluggarna. A. Placera monteringsplattan på önskad plats. B. Markera skruvarnas placering med en penna. C. Borra de hål som behövs. D. Sätt i pluggarna. E. Tryck hål på kabeltätningen med en kniv eller annat vasst föremål. F. Dra relevanta kablar genom kabeltätningen. G. Sätt fast monteringsplattan med skruvarna.

3.3.1 Anslut kopplingsplintarna (monitor och

utomhusenhet) Tre kopplingsplintar medföljer. Den GRÖNA (utomhusenhet) och den ORANGE (AC-ström) kopplingsplinten måste alltid användas. En BLÅ kopplingsplint finns också tillgänglig om du vill ansluta ytterligare en monitor. Du behöver följande verktyg för att ansluta kopplingsplintarna: ü En liten rak skruvmejsel. A. GRÖN kopplingsplint: Lossa plintskruvarna. B. Vänd plinten mot dig, för in den svarta ledningen till vänster och den röda till höger. C. Skruva i plintskruvarna. D. Anslut kopplingsplinten/-plintarna till inomhusenheten (monitor). SVInstruktionshandbok

E. Lossa plintskruvarna på utomhusenheten (dörrklocka). (Se dekalen på utomhusenheten.) F. För in ledningarna från den GRÖNA kopplingsplinten i plinten på utomhusenheten (dörrklocka). Inomhusenhet (monitor) 1 eller 2. G. Upprepa steg a–f för att ansluta den andra monitorn.

3.3.2 Montera inomhusenheterna och

utomhusenheten ü En skruvmejsel som passar de medföljande skruvarna. A. Sätt fast inomhusenheterna och utomhusenheten på monteringsplattorna. B. Skruva fast skruven på botten av utomhusenheten.

3.3.3 Ansluta en ytterligare monitor

(medföljer inte) Om du vill ansluta en ytterligare monitor till en befintlig monitor finns även en BLÅ kopplingsplint. Denna monitor fungerar som en repeater för en av huvudmonitorerna. Du behöver följande verktyg för att ansluta kopplingsplintarna: ü En liten rak skruvmejsel. A. BLÅ kopplingsplint: Lossa plintskruvarna. B. Vänd plinten mot dig, för in den svarta ledningen till vänster och den röda till höger. C. Skruva i plintskruvarna. D. Anslut kopplingsplinten till monitorn. (Se dekalen på monitorn för placering.) E. Upprepa steg a–d för att sätta fast en identisk kopplingsplint i kabelns andra ände för anslutning till den ytterligare skärmen.

3.3.4 Ansluta växelströmsadaptern

Du behöver följande verktyg för att ansluta kopplingsplintarna för ström: ü En liten rak skruvmejsel. A. ORANGE kopplingsplint: Lossa plintskruvarna. B. Med terminalen vänd mot dig: För in ledningen (–) till vänster och (+) till höger. C. Skruva i plintskruvarna. D. Anslut kopplingsplinten(-plintarna) till monitorn.

3.3.5 Ansluta ett dörrlås (medföljer inte)

Det går att ansluta ett lås till utomhusenheten som kan öppnas via monitorn. Dörrlås säljs separat. Artikelnr: DB5005 och DB5005L Du behöver följande verktyg för att ansluta dörrlåset: ü En liten rak skruvmejsel. A. På utomhusenheten: Lossa plintskruvarna. (Se dekalen på utomhusenheten för placering.) B. För in ledningarna (valfri ordning) C. Skruva i plintskruvarna. D. Ställ in tiden för frisläppning genom att ställa in brytare nr 1 på dörrklockan. Detta anger om låset är öppet i 1 eller 4–7 sekunder efter att låset har öppnats på monitorn.Instruktionshandbok

E. På låset: Lossa de två plintskruvarna. (Se handboken som medföljde dörrlåset.) F. För in ledningarna (valfri ordning) G. Skruva i plintskruvarna.

3.3.6 Ansluta en grindöppnare (medföljer

inte) Det går att ansluta en grindöppnare till utomhusenheten som kan öppnas via monitorn. Du behöver följande verktyg för att ansluta grindöppnaren: ü En liten rak skruvmejsel. A. På utomhusenheten: Lossa plintskruvarna. (Se dekalen på utomhusenheten för placering.) B. För in ledningarna. (Se dekalen på utomhusenheten för placering.) ð Det är viktigt att + och – sitter på rätt plats. A. Skruva i plintskruvarna. B. På grindöppnaren: (Se handboken som medföljde grindöppnaren.) 4 Ny uppringningsknapp En extra uppringningsknapp finns med i förpackningen. Knappen är markerad med en klocka så att man ska veta var man ska trycka. Den ursprungliga uppringningsknappen (utan markering) på utomhusenheten går att byta ut. Du kan gravera in ditt namn på den blanka knappen. 5 Grundläggande funktioner

5.1 SVARA PÅ ETT SAMTAL

När dörrklockan ringer kan du: A. Trycka på grindknappen för att öppna grinden (tillval). B. Trycka på låsknappen för att öppna dörren (tillval). C. Trycka på kameraknappen för att spela in en film eller ta en bild. D. Trycka på talknappen och tala med besökaren. 6 Hemskärm och menyer

• Tryck på hemknappen på monitorn för att öppna hemskärmen. Skärmen öppnas. På hemskärmen finns följande menyer:

ü Öppna monitormenyn från hemskärmen för att titta på livebilderna från kameran på dörrklockan. A. Tryck på grindikonen för att öppna grinden. B. Tryck på låsikonen för att öppna låset. C. Tryck på fotoikonen för att ta ett foto. D. Tryck på högtalarikonen för att kommunicera. ð Tryck på hemknappen för att stänga menyn och gå tillbaka till hemskärmen.

6.2 INTERN SNABBTELEFON

ü Du behöver en till monitor för att använda funktionen. A. Öppna snabbtelefonsmenyn från hemskärmen på en av monitorerna. ð Den andra monitorn börjar ringa. B. Tryck på svarsikonen längst upp i hörnet av skärmen på den andra monitorn för att besvara samtalet. ð Du kan nu tala med den andra personen via monitorerna. C. Tryck på avsluta-ikonen längst upp i hörnet på en av monitorerna för att avsluta samtalet.

ü Du har gjort inspelningar. A. Öppna uppspelningsmenyn från startskärmen. B. Tryck på pilknapparna på skärmen för att bläddra igenom dina inspelningar och foton. C. Använd kontrollerna på skärmen för att visa eller radera inspelat innehåll.

Du har tagit foton A. Öppna fotomenyn från startskärmen. B. Tryck på pilknapparna på skärmen för att bläddra igenom dina sparade foton. C. Använd kontrollerna på skärmen för att visa eller radera sparade foton.

A. Välj foton eller inspelningar B. Inspelningstid video C. Antal foton D. Bildinställningar E. Information om kundservice F. Formatera MicroSD-kort/internt minne G. Datum- och tidsinställningar H. Ringsignals- och volyminställningar

6.5.1 Välj foton eller inspelningar

Du kan välja om snabbtelefonen ska ta bilder eller spela in filmer på besökarna. ü Om du ska spela in film behöver du ha installerat ett MicroSD- kort. A. Tryck på videosymbolen för att välja videoinspelning B. Tryck på fotosymbolen för att välja fotograferingInstruktionshandbok

6.5.2 Inspelningstid video

Du kan välja inspelningstiden för video. Inspelningen börjar när någon ringer på dörrklockan. ü Du måste välja Video i inställningsmenyn. A. Tryck på knappen med önskad längd, 5–30 sekunder.

Du kan välja hur många foton som ska tas. Fotona tas när någon ringer på dörrklockan. ü Du måste välja Foton i inställningsmenyn. A. Tryck på knappen med önskat antal foton dvs. 1, 3 eller 5 foton.

6.5.4 Bildinställningar

Du kan justera bilden med pilarna. Tillgängliga inställningar:

Smartwares bryr sig om kunderna och det är viktigt att produkterna fungerar som de ska. Kontakta oss om du stöter på problem. Du kan även ta en titt på våra YouTube-filmer genom att skanna QR-koden nedan med din telefon. DTP→ Please add QR code here

6.5.6 Formatera MicroSD-kort/internt minne

Det interna minnet används för lagring av bilder och formateras separat från video som enbart kan lagras på ett MicroSD-kort (medföljer inte). A. Tryck på fotoikonen och bekräfta formatering av internt minne B. Tryck på videoikonen och bekräfta formatering av MicroSD-kort (medföljer inte).

6.5.7 Datum- och tidsinställningar

A. Välj önskat fält för att ändra. B. Tryck på pilknapparna (upp eller ner) tills önskat värde visas.

6.5.8 Ringsignal- och volym

Du kan ändra melodi och volym med pilarna. Tillgängliga inställningar:

• Melodi 7 Vanliga frågor Problem Lösning SVInstruktionshandbok

• Monitor går inte att slå på. • Kontrollera att den är ansluten till strömkällan.

• Använd inte någon förlängningssladd eftersom spänningen kanske inte räcker till för strömförsörjning av enheten.

• Monitorn är påslagen, men ingen bild visas.

• Bildkvaliteten är låg.

• Kontrollera anslutningen mellan utomhusenheten och monitorn (inklusive polaritet).

• Justera ljusstyrka och kontrast i inställningsmenyn.

• Kontrollera att ingen direkt ljuskälla är riktad mot monitorn.

• Volymen är för låg. • Justera volymen

• En ansluten grindöppnare fungerar inte.

• Testa installationen och 12- voltsreläet via en trådbunden kontroll. Läs vidare i instruktionshandboken till grindöppnaren.

• En ansluten grindöppnare/ elektriskt lås fungerar inte.

• Använd lämpliga tillbehör med specifikationerna 12 V och 500mA.

• Video- och ljudsignalen är för svag eller störs.

• Monitorn är installerad för nära andra elektroniska enheter. Flytta de andra elektroniska enheterna.

• Kontrollera avståndet mellan inomhus- och utomhusenhet samt tjockleken på kablarna som används.

• Det kommer inget ljud från utomhusenheten.
