BRUKSANVISNING DIC24712 BYRON

Innehållsförteckning

1 Säkerhet....60

2 Beskrivning av delar....60

2.1 Innehåll i förpackningen 60
2.2 Inomhusenhet (monitor) 60
2.3 Utomhusenhet (dörrklocka)....61

3.1 Fäst monteringsplattan för inomhusenheten (monitor) 61
3.2 Fäst monteringsplattan för utomhusenheten (dörrklocka) 61

3.3.1 Ansluta inomhusenheten (monitor) till utomhusenheten (dörrklocka).... 61
3.3.2 Ansluta AC-adaptern....62
3.3.3 Montera inomhusenheten och utomhusenheten.... 62
3.3.4 Ansluta en grindöppnare (medföljer inte).... 62
3.3.5 Ansluta ett dörrås (medföljer inte) 62

4 Grundläggande funktioner....63

5 Inställningar 63

Byron Innehållsförteckning

6 Vanliga frågor.... 63
7 Specifikationer 64
8 Omgivning....64

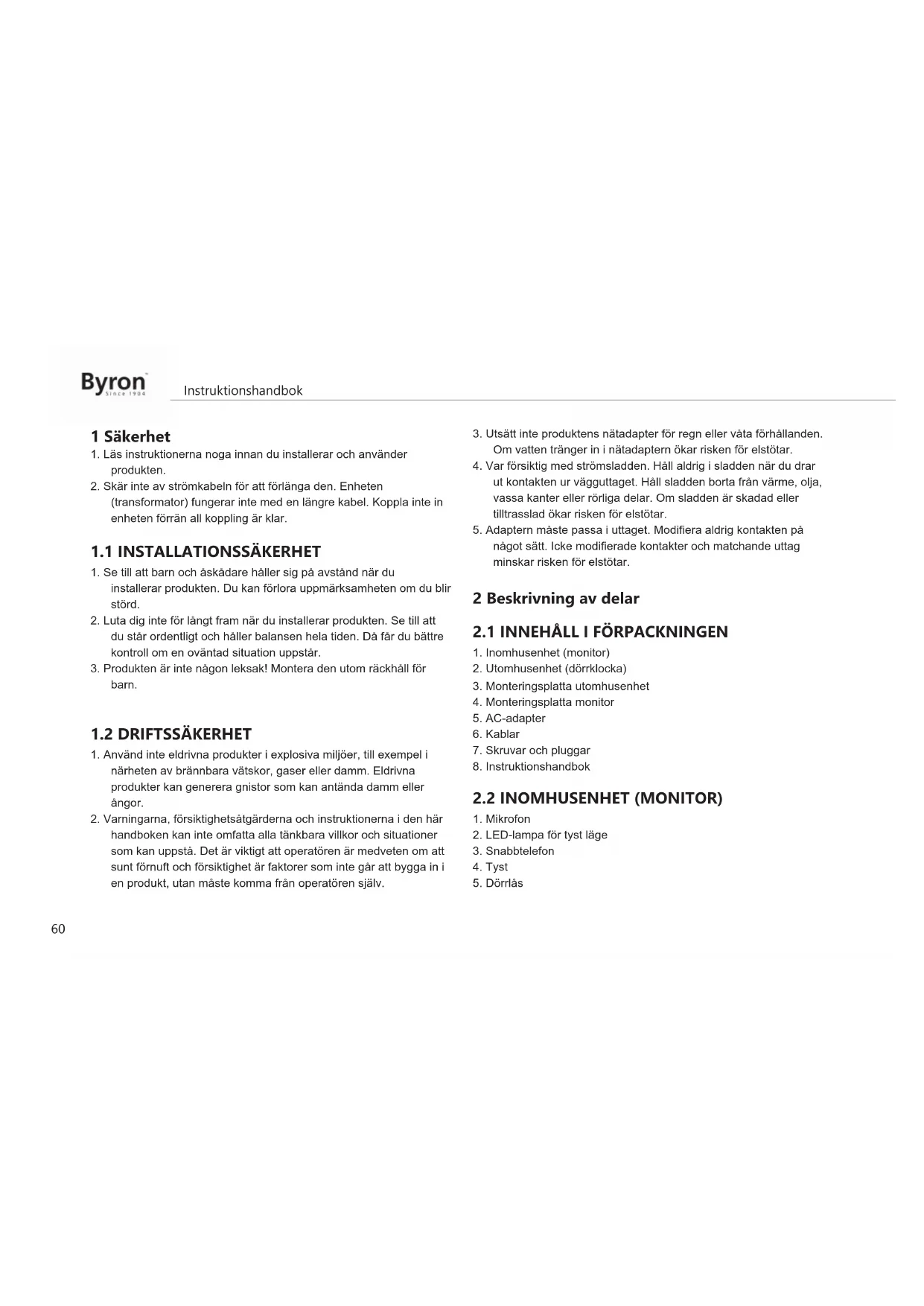

1 Säkerhet

1. Läs instruktionerna noga innan du installerar och använder produkten.
2. Skär inte av strömkabeln för att förlänga den. Enheten (transformator) fungerar inte med en längre kabel. Koppla inte in enheten förrän all koppling är klar.

1.1 INSTALLATIONSSÄKERHET

1. Se till att barn och åskådare håller sig på avständ när du installerar produkten. Du kan förlora uppmärksamheten om du blir störd.
2. Luta dig inte för långt fram när du installerar produkten. Se till att du står ordentligt och håller balansen hela tiden. Då får du bättre kontroll om en oväntad situation uppstår.
3. Produkten är inte någon leksak! Montera den utom räckhåll för barn.

1.2 DRIFTSSÄKERHET

1. Använd inte eldrivna produkter i explosiva miljöer, till exempel i närheten av brännbara vätskor, gaser eller damm. Eldrivna produkter kan generera gnistor som kan antända damm eller ångor.

2. Varningarna, försiktighetsåtgärderna och instruktionerna i den här handboken kan inte omfatta alla tänkbara villkor och situationer som kan uppstå. Det är viktigt att operatören är medveten om att sunt förnuft och försiktighet är faktorer som inte går att bygga in i en produkt, utan måste komma från operatören själv.

3. Utsätt inte produktens nätadapter för regn eller våta förhållanden. Om vatten tränger in i nätadaptern ökar risken för elstötar.

4. Var försiktig med strömsladden. Håll aldrig i sladden när du drar ut kontakten ur vägguttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Om sladden är skadad eller tilltrasslad ökar risken för elstötar.
5. Adaptern måste passa i uttaget. Modifera aldrig kontakten på något sätt. Icke modifierade kontakter och matchande uttag minskar risken för elstötar.

2 Beskrivning av delar

2.1 INNEHÅLL I FÖRPACKNINGEN

1. Inomhusenhet (monitor)
2. Utomhusenhet (dörrklocka)
3. Monteringsplatta utomhusenhet
4. Monteringsplatta monitor
5. AC-adapter
6. Kablar
7. Skruvar och pluggar
8. Instruktionshandbok

2.2 INOMHUSENHET (MONITOR)

1. Mikrofon
2. LED-lampa för tyst läge
3. Snabbtelefon
4. Tyst

5. Dörrlås

6. Grindöppnare

7. Inställningar
8. Stäng

2.3 UTOMHUSENHET (DÖRRKLOCKA)

1. Mikrofon
2. Fotosensitiv resistor
3. Kamera
4. Lampa mörkerseende
5. Högtalare
6. Uppringningsknapp

3 Installation

3.1 FÄST MONTERINGSPLATTAN FÖR INOMHUSENHETEN (MONITOR)

Du behöver följande verktyg för att montera monitorn:

√ En skruvmejsel som passar de medföljande skruvarna.
√ En borr och lämplig bits för pluggarna.

A. Placera monteringsplattan på önskad plats.
B. Markera skruvarnas placering med en penna.
C. Borra de hål som behövs.
D. Sätt i pluggarna.
E. Dra relevanta kablar genom monteringsplattan.
F. Sätt fast monteringsplattan med skruvarna.

3.2 FÄST MONTERINGSPLATTAN FÖR UTOMHUSENHETEN (DÖRRKLOCKA)

Du behöver följande verktyg för att montera utomhusenheten:

√ En skruvmejsel som passar de medföljande skruvarna.
√ En borr och lämplig bits för pluggarna.

A. Placera monteringsplattan på önskad plats.
B. Markera skruvarnas placering med en penna.
C. Borra de hål som behövs.
D. Sätt i pluggarna.
E. Tryck hål på kabeltätningen med en kniv eller annat vasst föremål.
F. Dra relevanta kablar genom kabeltätningen.
G. Sätt fast monteringsplattan med skruvarna.

3.3 ELINSTALLATION

3.3.1 Ansluta inomhusenheten (monitor) till utomhusenheten (dörrklocka)

Du behöver följande verktyg för att ansluta plintarna:

A. På monitorn: Lossa plintskruvarna. (Se dekalen på monitorn för placering.)
B. För in ledningarna med kabelskorna. (Se dekalen på monitorn för placering.)
C. Skruva i plintskruvarna.

D. På utomhusenheten (dörrklocka): Lossa plintskruvarna. (Se dekalen på utomhusenheten för placering.)
E. För in ledningarna. (Se dekalen på utomhusenheten för placering.)
F. Skruva i plintskruvarna.

3.3.2 Ansluta AC-adaptern

Du behöver följande verktyg för att ansluta plintarna:

A. På monitorn: Lossa plintskruvarna. (Se dekalen på monitorn för placering.)
B. För in AC-adapterns ledningar med kabelskorna. (Se ledningarnas märkningar för + eller -.)
C. Skruva i plintskruvarna.
D. Efter koppling av utomhusenheten: Anslut AC-adaptern till ett kompatibelt vägguttag.

3.3.3 Montera inomhusenheten och utomhusenheten

√ En skruvmejsel som passar de medföljande skruvarna.

A. Sätt fast inomhusenheten och utomhusenheten på monteringsplattorna.
B. Skruva fast skruven på botten av utomhusenheten.

3.3.4 Ansluta en grindöppnare (medföljer inte)

Du behöver följande verktyg för att ansluta grindöppnaren: √ En liten rak skruvmejsel.

A. På monitorn: Lossa plintskruvarna. (Se dekalen på monitorn för placering.)
B. För in ledningarna. (Se dekalen på monitorn för placering.) ⇒ Det är viktigt att + och – sitter på rätt plats.

A. Skruva i plintskruvarna.

B. På grindöppnaren: (Se handboken som medföljde grindöppnaren.)

3.3.5 Ansluta ett dörrlås (medföljer inte)

Det går att ansluta ett läs till utomhusenheten som kan öppnas via monitorn. Dörrås säljs separat. Artikelnr: DB5005 och DB5005L Du behöver följande verktyg för att ansluta dörråset:

A. På utomhusenheten: Lossa plintskruvarna. (Se dekalen på utomhusenheten för placering.)
B. För in ledningarna (valfri ordning)
C. Skruva i plintskruvarna.
D. På låset: Lossa de två plintskruvarna. (Se handboken för dörrlåset för mer information.)
E. För in ledningarna (valfri ordning)
F. Skruva i plintskruvarna.

4 Grundläggande funktioner

Tryck någonstans på skärmen för att aktivera den när den befinner sig i standbyläge. Du kan övervaka entrén hela tiden via monitorn.

Nr: Knapp: Beskrivning
1 Svar Används för kommunikation med utomhusenheten efter att dörrklockan har tryckts in
2 Tyst Tysta monitorns ringsignal
3 Dörrås Öppnar dörrlåset
4 Grindöppnare	Öppnar grinden
5 Inställningar	Den här menyn innehåller inställningar för:• Ljusstyrka• Färgmättnad• Kontrast• Volym• Melodier för dörrklocka• Dörrlåstid
6 Stäng Försätter	monitorn i standbyläge

Tabell 1: Knappar och funktioner

5 Inställningar

Tryck på inställningsikonen på startskärmen för att öppna inställningsmenyn. Ändra inställningar med hjälp av pilknapparna.

1 Ljusstyrka Använd för att justera skärmens ljusstyrka
2 Kontrast Använd	för att justera skärmens kontrast
3 Färg Använd för	att justera färgerna
4 Volym Använd för	att justera ringsignalens volym
5 Ställ in ringsignalen	Använd för att ändra ringsignalen
6 Dörrås Använd	för att ställa in att dörråset aktiveras efter 1–4 sekunder
7 Avsuta Använd	för att stänga inställningsmenyn

6 Vanliga frågor

Problem Lösning
• Inomhusenheten går inte att slå på.	• Kontrollera att monitorn är ansluten till strömkällan.• Försäkra dig sedan om att adapterkontakten sitter rätt i vägguttaget.
• Ringsignalens volym är för låg.	• Du har kanske förlängt kabeln. Om du förlänger kabeln kan det leda till att volymen blir för låg eftersom kabeln blir för lång eller smal.
Jag har anslutit en inomhusenhet till ett lås, men det fungerar inte.	Kontrollera om låset är korrekt anslutet och att du använder ett lämpligt lås med en extern strömkälla.
Jag hör interferens på linjen. Flytta bort annan elektronik för att minimera interferensen.Kanske är kabeln för lång/för smal.
Det hörs inget ljud mellan utomhusenheten och inomhusenheten.	Mikrofonen kan vara igensatt. Rengör mikrofonen.Kontrollera att kablarna är anslutna och sitter korrekt.

7 Specifikationer

Monitor

Skärmstorlek 7 tum (diagonalt)
Videosystem PAL/NTSC
Effektiva pixlar 1 024 RGB (H) x 600 (V)
Strömförbrukning 500±100 mA
Driftstemperatur -5 °C ~ +50 °C
Luftfuktighet drift 85 % (max.)
Matarspänning DC 15 V 1 A
Dörrklocka
Typ bildsensor 1/4 tum CMOS

Visningsvinkel ca 110o
Avständ mörkerseende 0,5–1 m
Driftstemperatur -10 °C ~ +50 °C
Förvaringstemperatur -20 °C ~ +60 °C
Driftsluftfuktighet ≤85 % RH

8 Omgivning

Denna apparat ska ej slängas bland vanligt hushållsavfall när den slutat fungera. Den ska slängas vid en återvinningsstation för elektriskt och elektroniskt hushållsavfall. Denna symbol på apparaten, bruksanvisningen och förpackningen gör dig uppmärksam på detta. Materialen som används i denna apparat kan återvinnas. Genom att återvinna hushållsapparater gör du en viktig insats för att skydda vår miljö. Fråga de lokala myndigheterna var det finns insamlingsställen.

Support

Du hittar all tillgänglig information samt reservdelar på www.chbyron.eu

Läs bruksanvisningen före användning och spar den för framtida användning samt underhåll.

Du kan även ta en titt på våra YouTube-filmer genom att skanna QR-koden nedan med din telefon.
