BEDIENUNGSANLEITUNG DIC24712 BYRON

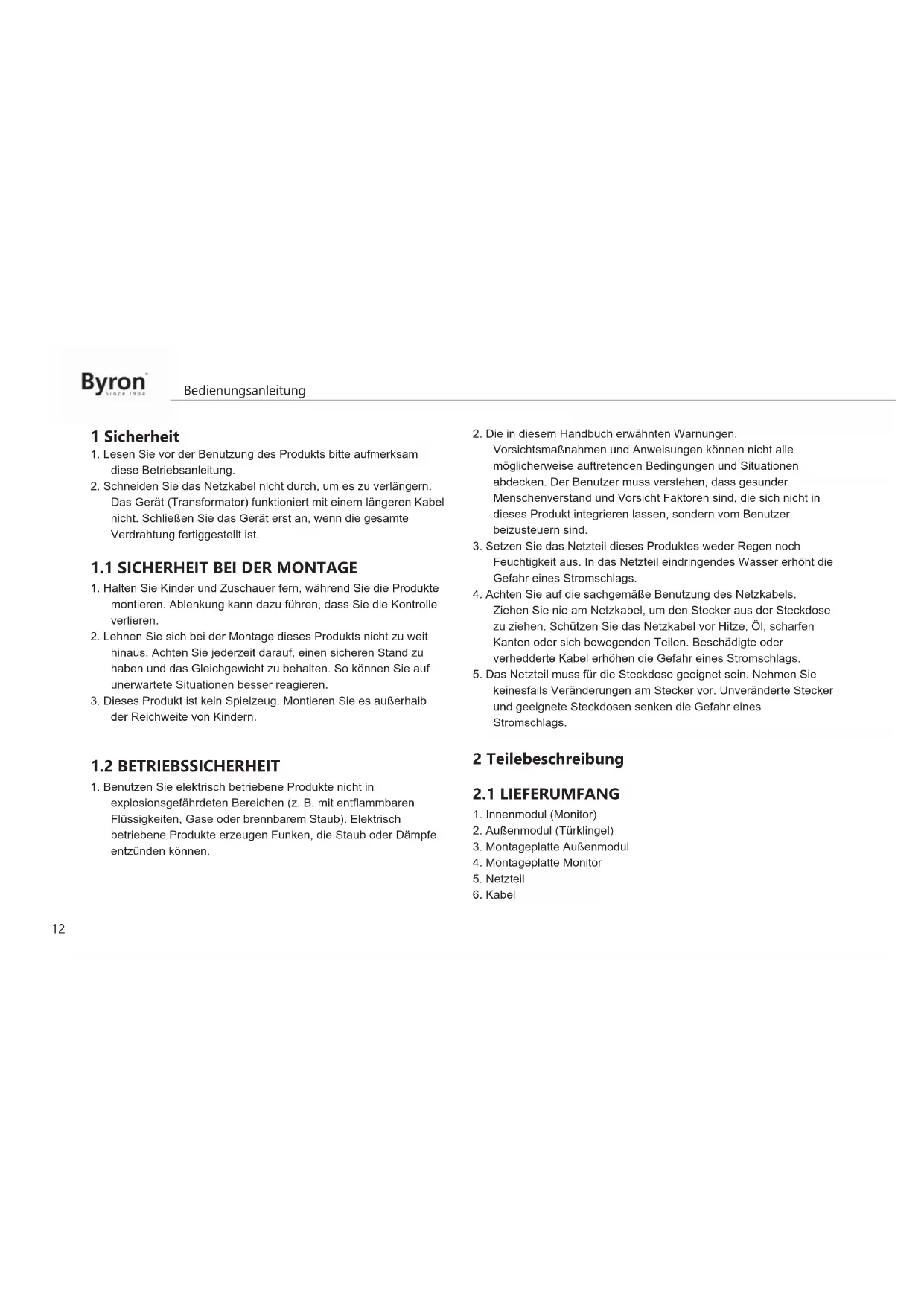

1. Lesen Sie vor der Benutzung des Produkts bitte aufmerksam

diese Betriebsanleitung.

2. Schneiden Sie das Netzkabel nicht durch, um es zu verlängern.

Das Gerät (Transformator) funktioniert mit einem längeren Kabel nicht. Schließen Sie das Gerät erst an, wenn die gesamte Verdrahtung fertiggestellt ist.

1.1 SICHERHEIT BEI DER MONTAGE

1. Halten Sie Kinder und Zuschauer fern, während Sie die Produkte

montieren. Ablenkung kann dazu führen, dass Sie die Kontrolle verlieren.

2. Lehnen Sie sich bei der Montage dieses Produkts nicht zu weit

hinaus. Achten Sie jederzeit darauf, einen sicheren Stand zu haben und das Gleichgewicht zu behalten. So können Sie auf unerwartete Situationen besser reagieren.

3. Dieses Produkt ist kein Spielzeug. Montieren Sie es außerhalb

der Reichweite von Kindern.

1.2 BETRIEBSSICHERHEIT

1. Benutzen Sie elektrisch betriebene Produkte nicht in

explosionsgefährdeten Bereichen (z.B. mit entflammbaren Flüssigkeiten, Gase oder brennbarem Staub). Elektrisch betriebene Produkte erzeugen Funken, die Staub oder Dämpfe entzünden können.

2. Die in diesem Handbuch erwähnten Warnungen,

Vorsichtsmaßnahmen und Anweisungen können nicht alle möglicherweise auftretenden Bedingungen und Situationen abdecken. Der Benutzer muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die sich nicht in dieses Produkt integrieren lassen, sondern vom Benutzer beizusteuern sind.

3. Setzen Sie das Netzteil dieses Produktes weder Regen noch

Feuchtigkeit aus. In das Netzteil eindringendes Wasser erhöht die Gefahr eines Stromschlags.

4. Achten Sie auf die sachgemäße Benutzung des Netzkabels.

Ziehen Sie nie am Netzkabel, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Netzkabel vor Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines Stromschlags.

5. Das Netzteil muss für die Steckdose geeignet sein. Nehmen Sie

keinesfalls Veränderungen am Stecker vor. Unveränderte Stecker und geeignete Steckdosen senken die Gefahr eines Stromschlags. 2 Teilebeschreibung

1. Innenmodul (Monitor)

2. Außenmodul (Türklingel)

3. Montageplatte Außenmodul

6. KabelBedienungsanleitung

7. Schrauben und Dübel

8. Bedienungsanleitung

2. Lichtempfindlicher Widerstand

INNENMODULS (MONITOR) AN. Um den Monitor anzubringen, brauchen Sie folgende Werkzeuge: ü Einen geeigneten Schraubendreher für die beiliegenden Schrauben. ü Eine Bohrmaschine mit geeignetem Bohrer für die beiliegenden Dübel. A. Platzieren Sie die mitgelieferte Montageplatte wie gewünscht. B. Markieren Sie mit einem Stift die Schraubenpositionen. C. Bohren Sie die erforderlichen Löcher. D. Setzen Sie die Dübel ein. E. Führen Sie die erforderlichen Kabel durch die Montageplatte. F. Befestigen Sie die Montageplatte mit den Schrauben.

3.2 BRINGEN SIE DIE MONTAGEPLATTE DES

AUSSENMODULS (TÜRKLINGEL) AN. Um das Außenmodul anzubringen, brauchen Sie folgende Werkzeuge: ü Einen geeigneten Schraubendreher für die beiliegenden Schrauben. ü Eine Bohrmaschine mit geeignetem Bohrer für die beiliegenden Dübel. A. Platzieren Sie die mitgelieferte Montageplatte wie gewünscht. B. Markieren Sie mit einem Stift die Schraubenpositionen. C. Bohren Sie die erforderlichen Löcher. D. Setzen Sie die Dübel ein. E. Öffnen Sie die Kabeldurchführung mit einem Messer oder einem scharfen Gegenstand. F. Führen Sie die erforderlichen Kabel durch die Kabeldurchführung. G. Befestigen Sie die Montageplatte mit den Schrauben.

3.3 ELEKTROINSTALLATION

DEBedienungsanleitung

3.3.1 Anschluss des Innenmoduls (Monitor)

am Außenmodul (Türklingel) Um die Klemmenblöcke anzuschließen, brauchen Sie folgendes Werkzeug: ü Einen kleinen Schlitzschraubendreher. A. Am Monitor: Lösen Sie die Klemmenschrauben. (Siehe Aufkleber am Monitor für die Position.) B. Führen Sie die Drähte mit den Kabelschuhen ein (siehe Aufkleber am Monitor für die Position). C. Ziehen Sie die Klemmenschrauben fest. D. Am Außenmodul (Türklingel): Lösen Sie die Klemmenschrauben. (Siehe Aufkleber am Außenmodul für die Position.) E. Führen Sie die Drähte ein. (Siehe Aufkleber am Außenmodul für die Position.) F. Ziehen Sie die Klemmenschrauben fest.

3.3.2 Anschluss des Netzteils

Um die Klemmenblöcke anzuschließen, brauchen Sie folgendes Werkzeug: ü Einen kleinen Schlitzschraubendreher. A. Am Monitor: Lösen Sie die Klemmenschrauben. (Siehe Aufkleber am Monitor für die Position.) B. Führen Sie die Drähte mit den Kabelschuhen ein. (Siehe Markierungen an den Drähten: „+“ oder „-“.) C. Ziehen Sie die Klemmenschrauben fest. D. Nach dem Anschließen des Außenmoduls: Schließen Sie das Netzteil an einer geeigneten Steckdose an.

3.3.3 Montage des Innen- und des

Außenmoduls ü Einen geeigneten Schraubendreher für die beiliegenden Schrauben. A. Bringen Sie das Innen- und das Außenmodul an den jeweiligen Montageplatten an. B. Ziehen Sie die Schraube unten am Außenmodul fest.

3.3.4 Anschluss eines Toröffners (nicht im

Lieferumfang) Um den Toröffner anzuschließen, brauchen Sie folgendes Werkzeug: ü Ein kleiner Schlitzschraubendreher. A. Am Monitor: Lösen Sie die Klemmenschrauben (siehe Aufkleber am Monitor für die Position). B. Führen Sie die Drähte ein (siehe Aufkleber am Monitor für die Position). ð Es ist wichtig, dass die Drähte + und – korrekt positioniert sind. A. Ziehen Sie die Klemmenschrauben fest. B. Am Toröffner: (Siehe Bedienungsanleitung für den Toröffner.)

3.3.5 Anschluss eines Türschlosses (nicht im

Lieferumfang) Am Außenmodul kann ein Türschloss angeschlossen werden, das sich mit dem Monitor öffnen lässt. Türschlösser werden separat angeboten. Artikelnr.: DB5005 und DB5005LBedienungsanleitung

Um das Türschloss anzuschließen, brauchen Sie folgendes Werkzeug: ü Einen kleinen Schlitzschraubendreher. A. Am Außenmodul: Lösen Sie die Klemmenschrauben (siehe Aufkleber am Außenmodul für die Position). B. Führen Sie die Drähte ein (beliebige Reihenfolge). C. Ziehen Sie die Klemmenschrauben fest. D. Am Türschloss: Lösen Sie die beiden Klemmenschrauben. (Zu Einzelheiten siehe Bedienungsanleitung für das Türschloss.) E. Führen Sie die Drähte ein (beliebige Reihenfolge). F. Ziehen Sie die Klemmenschrauben fest. 4 Grundfunktionen Tippen Sie an einer beliebigen Stelle auf den Bildschirm, um ihn im Bereitschaftsmodus zu aktivieren. Über den Monitor können Sie jederzeit den Eingang überwachen. Nr.: Taste: Beschreibung 1 Antworten Dient zur Kommunikation mit dem Außenmodul, nachdem die Türklingel betätigt wurde. 2 Stumm Deaktiviert den Klingelton 3 Türschlos

Öffnet das Türschloss 4 Toröffner Öffnet das Tor Nr.: Taste: Beschreibung 5 Einstellun gen Enthält folgende Einstellungsoptionen:

• Türverriegelungszeit 6 Schließen Versetzt den Monitor in den Bereitschaftsmodus Tabelle1: Tasten und Funktionen 5 Einstellungsmenü Tippen Sie im Startbildschirm auf das Einstellungssymbol, um das Einstellungsmenü aufzurufen. Benutzen Sie die Pfeiltasten, um die Einstellung wie gewünscht anzupassen. Nr.: Taste: Beschreibung 1 Helligkeit Dient dazu, die Bildschirmhelligkeit anzupassen 2 Kontrast Dient dazu, den Bildschirmkontrast anzupassen 3 Farbe Dient dazu, die Farben anzupassen 4 Lautstärke Dient dazu, die Lautstärke des Klingeltons anzupassen 5 Klingeltone instellung Dient dazu, den Klingelton zu ändern DEBedienungsanleitung

6 Türschloss Dient dazu, die Türverriegelungsverzögerung auf 1 oder 4 Sekunden einzustellen 7 Beenden Dient dazu, das Einstellungsmenü zu beenden 6 Häufig gestellte Fragen Problem Lösung

• Das Innenmodul lässt sich nicht einschalten.

• Stellen Sie sicher, dass der Monitor an die Stromversorgung angeschlossen ist.

• Stellen Sie sicher, dass der Netzteilstecker korrekt an einer Steckdose angeschlossen ist.

• Der Klingelton ist zu leise. • Eventuell haben Sie das Kabel verlängert. Eine Kabelverlängerung kann die Lautstärke verringern, falls das verwendete Kabel zu lang oder zu dünn ist.

• Das Innenmodul ist an einem Schloss angeschlossen, das aber nicht funktioniert.

• Kontrollieren Sie, ob ein geeignetes Schloss mit einer externen Stromversorgung benutzt wurde und dieses korrekt angeschlossen ist.

• In der Leitung sind Störgeräusche zu hören.

• Entfernen Sie andere elektronische Geräte aus der Umgebung der Einheit, um die Störeinflüsse zu minimieren.

• Eventuell ist das Kabel zu lang oder zu dünn.

• Zwischen Außen- und Innenmodul wird kein Tonsignal übertragen.

• Eventuell ist das Mikrofon blockiert. Reinigen Sie das Mikrofon.

• Überprüfen Sie, ob die Kabel korrekt angeschlossen und fixiert sind. 7 Technische Daten Monitor Bildschirmgröße 7Zoll(diagonal) Videosystem PAL/NTSC Effektive Pixel 1024 RGB(H) x 600(V) Leistungsaufnahme 500±100mA Betriebstemperatur -5°C ~ +50°C Betriebsfeuchte 85% (max.) Versorgungsspannung DC 15V / 1A Türklingel Bildsensortyp 1/4Zoll CMOSBedienungsanleitung

Sichtwinkel ca. 110° Nachtsichtreichweite 0,5 ~ 1m Betriebstemperatur -10°C ~ +50°C Lagertemperatur -20°C ~ +60°C Betriebsfeuchte ≤85%rel. 8 Umwelt Dieses Gerät darf am Ende seiner Lebenszeit nicht im Hausmüll entsorgt werden, sondern muss an einer Sammelstelle für das Recyceln von elektrischen und elektronischen Haushaltsgeräten abgegeben werden. Das Symbol auf dem Gerät, in der Bedienungsanleitung und auf der Verpackung macht Sie auf dieses wichtige Thema aufmerksam. Die in diesem Gerät verwendeten Materialien können recycelt werden. Durch das Recyceln gebrauchter Haushaltsgeräte leisten Sie einen wichtigen Beitrag zum Umweltschutz. Fragen Sie Ihre örtliche Behörde nach Informationen über eine Sammelstelle. Support Sämtliche verfügbaren Informationen und Ersatzteile finden Sie unter www.chbyron.eu Lesen Sie die Anleitung vor dem Gebrauch vollständig durch. Heben Sie die Anleitung zum späteren Nachschlagen und zu Wartungszwecken auf. Sie können sich auch unsere YouTube-Videos ansehen, indem Sie den QR-Code unten mit Ihrem Smartphone scannen! DESommaire Byron
