MANUALE UTENTE DIC24712 BYRON

1.1 Avvisi di sicurezza per l'installazione 36
1.2 Avvisi di sicurezza per l'uso 36

2 Descrizione delle parti.... 36

2.1 Contenuto della confezione 36
2.2 Unità interna (monitor) 37
2.3 Unità esterna (campanello).... 37

3 Installazione 37

3.1 Fissare la piastra di montaggio all'unità interna (monitor).... 37
3.2 Fissare la piastra di montaggio all'unità esterna (campanello) 37

3.3 Installazione elettrica 37

3.3.1 Collegare l'unità interna (monitor) all'unità esterna (campanello) 37
3.3.2 Collegare l'alimentatore AC 38
3.3.3 Montare l'unità interna e l'unità esterna 38
3.3.4 Collegare un apricancello (non fornito) 38
3.3.5 Collegare una serratura per porte (non fornita) 38

4 Funzioni di base.... 39

5 Menu Impostazioni 39

Byron Sommario

6 Domande frequenti.... 39
7 Specifiche 40
8 Ambiente 40

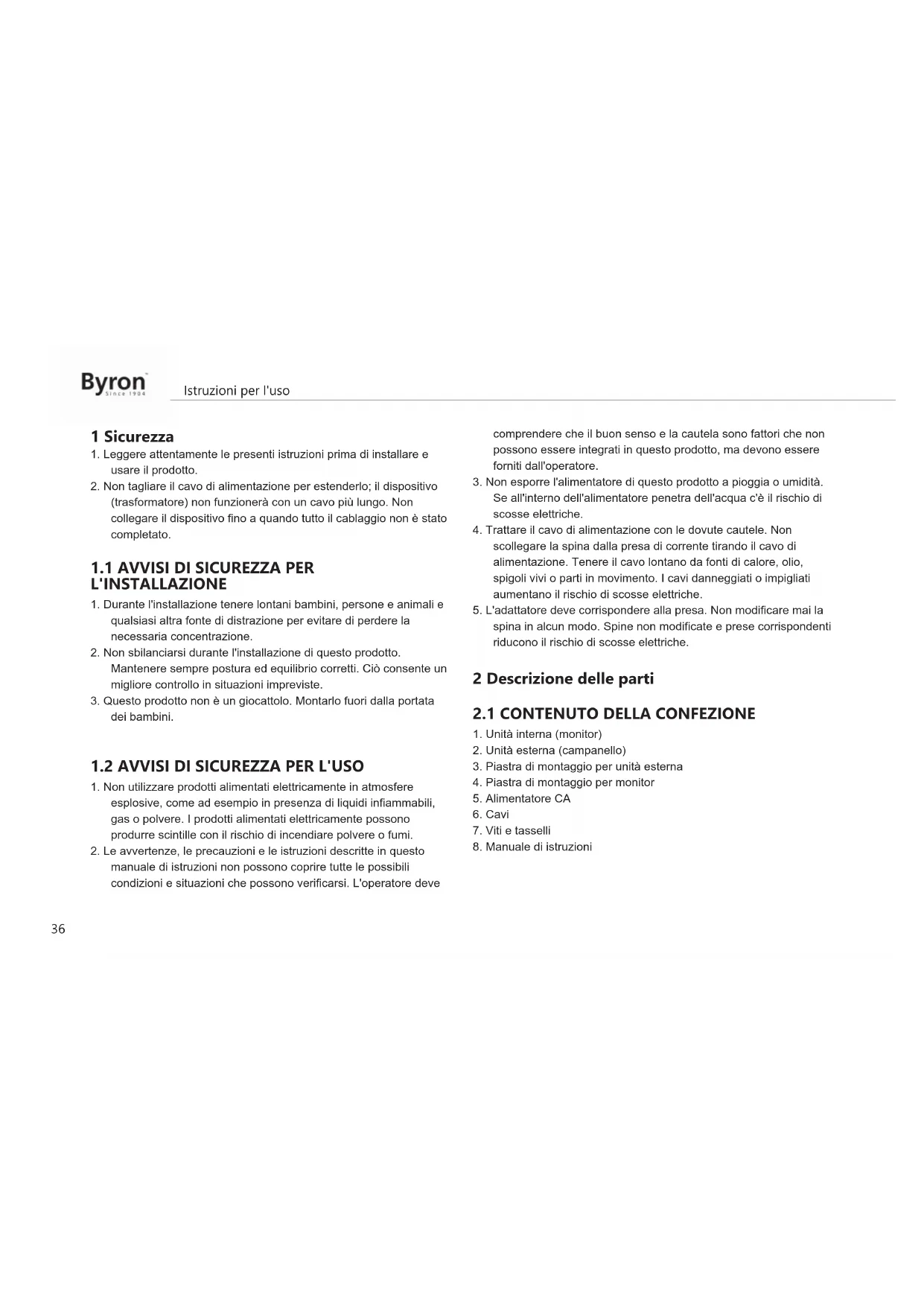

1 Sicurezza

1. Leggere attentamente le presenti istruzioni prima di installare e usare il prodotto.
2. Non tagliare il cavo di alimentazione per estenderlo; il dispositivo (trasformatore) non funzionerà con un cavo più lungo. Non collegare il dispositivo fino a quando tutto il cablaggio non è stato completato.

1.1 AVVISI DI SICUREZZA PER L'INSTALLAZIONE

1. Durante l'installazione tenere lontani bambini, persone e animali e qualsiasi altra fonte di distrazione per evitare di perdere la necessaria concentrazione.
2. Non sbilanciarsi durante l'installazione di questo prodotto. Mantenere sempre postura ed equilibrio corretti. Ciò consente un migliore controllo in situazioni impreviste.
3. Questo prodotto non è un giocattolo. Montarlo fuori dalla portata dei bambini.

1.2 AVVISI DI SICUREZZA PER L'USO

1. Non utilizzare prodotti alimentati elettricamente in atmosfere esplosive, come ad esempio in presenza di liquidi infiammabili, gas o polvere. I prodotti alimentati elettricamente possono produrre scintille con il rischio di incendiare polvere o fumi.
2. Le avvertenze, le precauzioni e le istruzioni descritte in questo manuale di istruzioni non possono coprire tutte le possibili condizioni e situazioni che possono verificarsi. L'operatore deve

comprendere che il buon senso e la cautela sono fattori che non possono essere integrati in questo prodotto, ma devono essere forniti dall'operatore.

1. Non esporre l'alimentatore di questo prodotto a pioggia o umidità. Se all'interno dell'alimentatore penetra dell'acqua c'è il rischio di scosse elettriche.
2. Trattare il cavo di alimentazione con le dovute cautele. Non scollegare la spina dalla presa di corrente tirando il cavo di alimentazione. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o impigliati aumentano il rischio di scosse elettriche.
3. L'adattatore deve corrispondere alla presa. Non modificare mai la spina in alcun modo. Spine non modificate e prese corrispondenti riducono il rischio di scosse elettriche.

2 Descrizione delle parti

2.1 CONTENUTO DELLA CONFEZIONE

1. Unità interna (monitor)
2. Unità esterna (campanello)
3. Piastra di montaggio per unità esterna
4. Piastra di montaggio per monitor
5. Alimentatore CA
6. Cavi
7. Viti e tasselli
8. Manuale di istruzioni

2.2 UNITÀ INTERNA (MONITOR)

1. Microfono
2. LED muto
3. Citofono
4. Muto
5. Apriporta
6. Apricancello
7. Impostazioni
8. Chiudi

2.3 UNITÀ ESTERNA (CAMPANELLO)

1. Microfono
2. Resistenza fotosensibile
3. Videocamera
4. Illuminatore per visione notturna
5. Altoparlante
6. Tasto chiamata

3 Installazione

3.1 FISSARE LA PIASTRA DI MONTAGGIO ALL'UNITÀ INTERNA (MONITOR)

Per montare il monitor, sono necessari i seguenti strumenti:

√ Un cacciavite adatto per le viti in dotazione.
√ Un trapano e una punta adatta per i tasselli in dotazione.

A. Posizionare la piastra di montaggio in dotazione nel punto desiderato.
B. Marcare le posizioni delle viti con una penna.

C. Praticare i fori necessari.
D. Inserire i tasselli.
E. Far passare i cavi necessari attraverso la piastra di montaggio.
F. Fissare la piastra di montaggio con le viti.

3.2 FISSARE LA PIASTRA DI MONTAGGIO ALL'UNITÀ ESTERNA (CAMPANELLO)

Per montare l'unità esterna, sono necessari i seguenti strumenti:

√ Un cacciavite adatto per le viti in dotazione.
√ Un trapano e una punta adatta per i tasselli in dotazione.

A. Posizionare la piastra di montaggio in dotazione nel punto desiderato.
B. Marcare le posizioni delle viti con una penna.
C. Praticare i fori necessari.
D. Inserire i tasselli.
E. Con un coltello o un oggetto affilato perforare il passacavo.
F. Far passare i cavi necessari attraverso la passacavo.
G. Fissare la piastra di montaggio con le viti.

3.3 INSTALLAZIONE ELETTRICA

3.3.1 Collegare l'unità interna (monitor) all'unità esterna (campanello)

Per collegare i morsetti, sono necessari i seguenti strumenti:

√ Un piccolo giravite a testa piatta.

A. Sul monitor: Allentare le viti dei morsetti. (Per la posizione, fare riferimento all'adesivo sul monitor).
B. Inserire i fili nei morsetti (Per la posizione fare riferimento all'adesivo sul monitor).
C. Serrare le viti dei morsetti.
D. Sull'unità esterna (campanello): Allentare le viti dei morsetti. (Per la posizione fare riferimento all'adesivo sul unità esterna).
E. Inserire i fili. (Per la posizione fare riferimento all'adesivo sul unità esterna).
F. Serrare i morsetti a vite.

3.3.2 Collegare l'alimentatore AC

Per collegare i morsetti, sono necessari i seguenti strumenti:

√ Un piccolo giravite a testa piatta.

A. Sul monitor: Allentare le viti dei morsetti. (Per la posizione, fare riferimento all'adesivo sul monitor).
B. Inserire i fili dell'alimentatore AC nei morsetti. (Per la polarità controllare i riferimenti sui fili '+' e '-' ).
C. Serrare i morsetti a vite.
D. Terminato il cablaggio dell'unità esterna: Inserire l'alimentatore CA in una presa a muro compatibile.

3.3.3 Montare l'unità interna e l'unità esterna

√ Un giravite adatto per le viti in dotazione.

A. Fissare l'unità interna e l'unità esterna alle piastre di montaggio.
B. Serrare la vite sul fondo dell'unità esterna.

3.3.4 Collegare un apricancello (non fornito)

Per collegare l'apricancello, sono necessari i seguenti strumenti:

√ Un piccolo cacciavite a testa piatta.

A. Sul monitor: Allentare le viti dei morsetti. (per la posizione fare riferimento all'adesivo sul monitor).
B. Inserire i fili. (per la posizione fare riferimento all'adesivo sul monitor).
⇒ È importante che i fili + e - siano nella posizione corretta.

A. Serrare i morsetti a vite.
B. Sull'apricancello: (Vedere il manuale fornito con l'apricancello).

3.3.5 Collegare una serratura per porte (non fornita)

All'unità esterna è possibile collegare una serratura comandabile tramite il monitor. Le serrature delle porte sono vendute separatamente. Articolo n.: DB5005 e DB5005L

Per collegare la serratura, sono necessari i seguenti strumenti:

√ Un piccolo cacciavite a testa piatta.

A. Sull'unità esterna: Allentare le viti dei morsetti. (per la posizione fare riferimento all'adesivo sull'unità esterna).
B. Inserire i fili (qualsiasi ordine)
C. Serrare i morsetti a vite.
D. Sulla serratura: Allentare i due morsetti a vite. (Consultare il manuale della serratura della porta per maggiori dettagli).
E. Inserire i fili (qualsiasi ordine)
F. Serrare i morsetti a vite.

4 Funzioni di base

In modalità Standby, toccare un punto qualsiasi dello schermo per attivarlo. Tramite il monito è possibile sorvegliare l'ingresso in qualsiasi momento.

Nr: Tasto: Descrizione
1 Rispondi Per comunicare con l'unità esterna dopo la pressione del campanello.
2 Muto Disattiva	la suoneria sul monitor
3 Apriporta Apre	la serratura della porta
4 Apricancello	Apre il cancello
5 Impostazioni	Questo menu contiene le impostazioni per:• Luminosità• Saturazione colore• Contrasto• Volume• Melodie campanello• Durata blocco serratura
6 Chiudi Attiva la	modalità standby del monitor

Tabella 1: Tasti e funzioni

Nr: Tasto: Descrizione
1 Luminosità Regola la luminosità dello schermo
2 Contrasto Regola il contrasto dello schermo
3 Colore Regola i colori
4 Volume Regola il volume della suoneria
5 Imposta suoneria	Seleziona la melodia per il campanello
6 Apriporta Consente di impostare la chiusura della serratura della porta dopo 1 o 4 secondi
7 Esc Esce dal menu impostazioni

6 Domande frequenti

Problema Soluzione
• L'unità interna non si accende.	• Verificare che il monitor sia collegato all'alimentazione elettrica.• Accertarsi che la spina dell'adattatore sia inserita correttamente nella presa di corrente.

5 Menu Impostazioni

Toccare l'icona delle impostazioni nella schermata iniziale per accedere al menu delle impostazioni.

Usare i tasti freccia per regolare l'impostazione.

Il volume della suoneria è troppo basso.	Il cavo potrebbe essere stato prolungato. Prolungando il cavo il volume potrebbe abbassarsi a causa della sua lunghezza o diametro troppo insufficiente.
Ho collegato l'unità interna a una serratura ma non funziona.	Controllare che la serratura sia collegata correttamente e che venga utilizzata una serratura idonea con alimentazione esterna.
Sento delle interferenze sulla linea.	Allontanare gli altri apparecchi elettronici dall'unità per ridurre al minimo le interferenze.È possibile che il cavo sia è troppo lungo o il filo troppo sottile.
L'unità interna non riceve alcun suono dall'unità esterna.	Il microfono potrebbe essere ostruito. Pulire il microfono.Controllare che i cavi siano collegati e fissati correttamente.

7 Specifiche

Monitor

Dimensione schermo 7" (diagonale)

Sistema video PAL/NTSC
Pixel effettivi 1024 RGB (O) x600 (V)
Consumo 500 ±100 mA
Temperatura di esercizio -5 °C ~ +50 °C
Umidità di esercizio 85% (Max)
Tensione di alimentazione DC 15 V 1 A

Campanello

Tipo sensore CMOS da 1/4"
Angolo di visuale circa 110°
Distanza visione notturna 0,5 ~	1 m
Temperatura di esercizio -10 °C	~ +50 °C
Temperatura di stoccaggio -20 °C	~ +60 °C
Umidità di esercizio ≤85% UR

8 Ambiente

Questo apparecchio non deve essere posto tra i rifiuti

domestici alla fine del suo ciclo di vita, ma deve essere smaltito in un centro di riciclaggio per dispositivi elettrici ed elettronici domestici.

Questo simbolo sull'apparecchio, il manuale di istruzioni e la confezione sottolineano tale importante questione. I materiali usati in questo apparecchio possono essere riciclati. Riciclando gli

apparecchi domestici è possibile contribuire alla protezione dell'ambiente. Contattare le autorità locali per informazioni in merito ai punti di raccolta.

Assistenza

Tutte le informazioni e le parti di ricambio sono disponibili su www.chbyron.eu

Leggere il manuale prima dell'uso e conservarlo accuratamente per usi futuri e interventi di manutenzione.

Potete anche guardare i nostri video di YouTube scansionando il QR code qui sotto con il telefono!
