MANUALE UTENTE DIC24815 BYRON

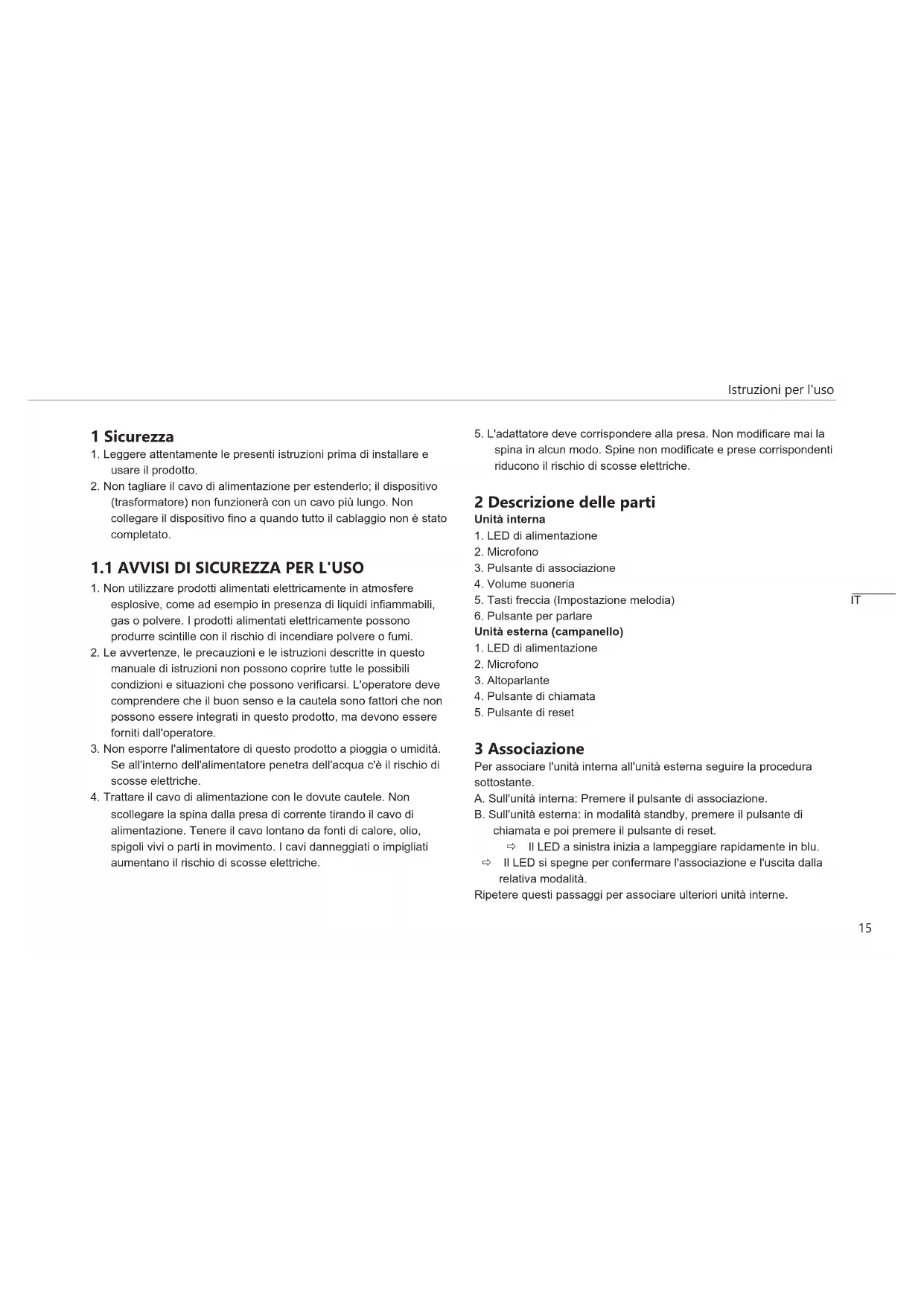

1. Leggere attendamente le presenti istruzioni prima di installare e usare il prodotto.
2. Non tagliare il cavo di alimentazione per estenderlo; il dispositivo (trasformatore) non funzioni è con un cavo più lungo. Non collegare il dispositivo fino a quando tutto il cablaggio non è stato completato.

1.1 AVVISI DI SICUREZZA PER L'USO

1. Non utilizzato prodotti alimentati elettricamente in atmossere esplosee, come ad esempio in presenza di liquidi infiammabili, gas o polvere. I prodotti alimentati elettricamente sono produre scintille con il rischio di incendiare polvere o fumi.
2. Le avventenze, le precauzioni e le istruzioni descritte in quello manuale di istruzioni non possono coprir tutte le possibili condizioni e situazioni che sono verificarsi. L'operaatore deve comprendere che il buon senso e la cautela sono fattori che non possono essere integrati in quello prodotto, ma devono essere forniti dall'operatore.
3. Non esporre l'alimentatore di quello prodotto a pioggia o umidità. Se all'interno dell'alimentatore penetrà dell'acqua c'é il rischio di scosse elettriche.

4. Trattare il cavo di alimentazione con le dovute cautele. Non scollegare la spina alla presa da corrente tirando il cavo di alimentazione. Tenere il cavo lontano da fonti di calore,olio, spigoli vivi o parti in movimento. I cavi danneggiati o impigliati augmentano il rischio di scosse elettriche.

5. L'adattatore deve correspondere alla presa. Non modificare mai la spina in alcun modo. Spine non modifie e prese corrispondenti riducono il rischio di scosse elettriche.

2 Descrizione delle parti

Unità interna

1. LED di alimentazione
2. Microfono
3. Pulsante di assocazione

4. Volume suoneria

5. Tasti freccia (Impostazione melodia)

6. Pulsante per parlare

Unità esterna (campanello)

1. LED di alimentazione
2. Microfono
3. Altoparlante
4. Pulsante di chiamata
5. Pulsante di reset

3 Associazione

Per associare l'unità interna all'unità esterna seguire la procedura sottostante.

A. Sull'unità interna: Premere il pulsante di assocazione.
B. Sull'unita esterna: in modalità standby, premere il pulsante di chiamata e poi premere il pulsante di reset.

II LED a sinistra inizia a lampeggiare rapidamente in blu.

II LED si spegne per confermare l'associazione e l'uscita alla relativa modalità.

Ripetere questi passaggi per assocare ulteriori unita interne.

4 Installazione

Per montare l'unità esterna, sono necessari i seguenti strumenti:

Un cacciavite adatto per le viti in dotazione.
Un trapano e una punta adatta per i tasselli in dotazione.

A. Posizione la piastra di montaggio in dotazione nel punto desiderato.
B. Marcare le posizioni delle viti con una penna.
C. Praticare i fori necessari.
D. Inserire tasselli.
E. (Opzionale) Perutilizzare un alimentatore, far passare i cavi necessariattraverso il passacavo.
F. Fissare la piatra di montaggio con le viti. NOTE: Prima di procedere con i passi successivi, accertarsi di aver associato l'unità interna con l'unità esterna (Vedere capitolo 3 Associazione).
G. Fissare l'unità esterna alla piatra di montaggio.
H. Serrare la vite sul fondo.

4.1 INSTALLAZIONE ELETTRICA

Per alimentare l'unita esterna è possible collegare un alimentatore AC o utilizzato le batterie.

4.1.1 Collegare l'alimentatore AC

Per collegare i morsetti, sono necessari i seguenti strumenti:

Un piccolo cacciavite a testa piatta.

A. Sull'unita esterna: Allentare le viti dei morsetti.
B. Inserire i fili dell'alimentatore AC nei morsetti.
C. Serrare le viti dei morsetti.

D. Terminate il cablaggio dell'unita esterna: Inserire l'alimentatore CA in una presa a muro compatibile.

A. Sfilare il coperchio del vano batteria nella parte anteriore dell'unità esterna.
B. Inserire 3 batterie AAA secondo la polarità corretta, come illustrato.
C. Risosizionare il coperchio del vano batterie.

5 Uso

5.1 IMPOSTARE LA MELODIA

Premere le frece per impostare una melodia.

5.2 IMPOSTARE IL VOLUME DELLA SUONERIA

Premere il pulsante suoneria per impostarne il volume.

5.3 PARLARE

Quando un visitatore preme il pulsante di chiamata dell'unità esterna, l'unità interna emette un suono. Premere il pulsante per parlare sull'unità interna per rispondere e parlare con la persona all'esterno. Premere nuovamente per terminare la conversazione.

5.4 CHIAMATA INTERNA

Quando viene premuto il pulsante per parlare sull'unità interna, un'altra unità interna émetterà un suono. Premere il pulsante per parlare di chiamata per rispondere alla chiamata, premerlo nuovamente per terminare la conversazione.

6 Specifiche

Generali Freqenza 8	68 MHz
	Temperatura di esercizio	-10 °C – +40 °C
	Umidità di esercizio <8	5% UR
	Portata effettiva in Campo aperto	>100 m
Unità esterna Batteria	3 AAA
	Consumo currente batteria	100 mA – 200 mA
	Alimentazione DC 8-24 V
Unità interna Alimentazione DC 5 V / 1 A

7 Dichiarazione di conformità

Il fabbricante, Smartwares Europe dichiara che il tipo di apparecchiatura radio DIC-24815 è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.chbyron.eu/doc
