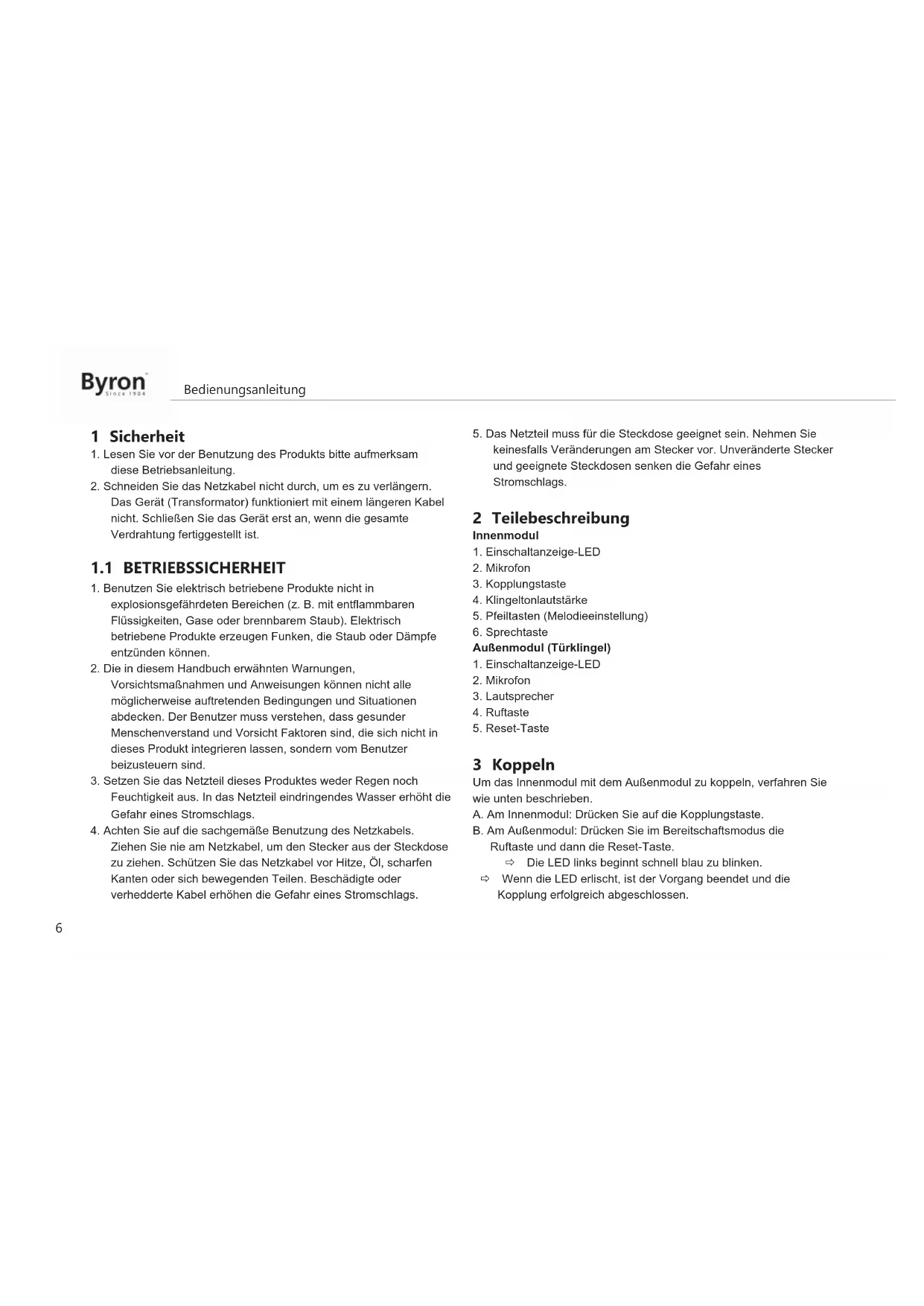

BEDIENUNGSANLEITUNG DIC24815 BYRON

1. Lesen Sie vor der Benutzung des Produktsitte aufmerksam.
   these Betriebsanleitung.
2. Schneiden Sie das Netzkabel nicht durch, um es zu verlangern. Das Gerät (Transformerator) Funktioniert mit einem längeren Kabel nicht. Schließen Sie das Gerät erst an, wenn die gesamte Verdraughtung fertiggestellt ist.

1.1 BETRIEBSSICHERHEIT

1. Benutzen Sie elektrisch betriebene Produkte nicht in explosionsgeführdaten Bereichen (z. B. mit entflammbaren Flüssigkeiten, Gase oder brennbarem Staub). Elektrisch betriebene Produkte erzeugen Funken, die Staub oder Dämpfe entzünden können.
2. Die in thisem Handbuch erwähnten Warnungen, Vorsichtsmaßnahmen und Anweisungen können nicht alle möglicherweise auftretenden Bedingungen und Situationen abdecken. Der Benutzer muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die sich nicht in diesen Produkt integrieren setzen, sondern vom Benutzer beizusteuern sind.
3. Setzen Sie das Netzeil theses Produktes weder Regen noch Feuchtigkeit aus. In das Netzeil eindringendes Wasser erhöht die Gefahr eines Stromschlags.

4. Achten Sie auf die sachgemäße Benutzung des Netzkabels. Ziehen Sie nie am Netzkabel, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Netzkabel vor Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines Stromschlags.

5. Das Netzteil muss für die Steckdose geeignet sein. Nehmen Sie keinesfalls Veränderungen am Stecker vor. Unveränderte Stecker und geeignete Steckdosen senken die Gefahr eines Stromschlags.

2 Teilebeschreibung

Innenmodul

1. Einschaltanzeige-LED
2. Mikrofon
3. Kopplungstaste
4. Klingeltonlautstärke
5. Pfeiltasten (Melodieeinstellung)
6. Sprechtaste

Außenmodul (Türklingel)

1. Einschaltanzeige-LED
2. Mikrofon
3. Lautsprecher
4. Ruftaste
5. Reset-Taste

3 Koppeln

Um das Innemodul mit dem Außenmodul zu koppeln, verfahren Sie wie unter beschrieben.

A. Am Innenmodul: Drucken Sie auf die Kopplungstaste.
B. Am Außenmodul: Drücken Sie im Bereitschaftsmodus die Ruftaste und dann die Reset-Taste. Die LED links beginn’t Schnell blau zu blinken.
Wenn die LED erlisch, ist der Vorgang beendet und die Kopplung erfolgreich abgeschlossen.

Wiederholen Sie diese Schritte, um weitere Innenmodule zu koppeln.

4 Montage

Um das Außenmodul anzubringen, brauchen Sie folgende Werkzeuge:

✓ Einen geeigneten Schraubendreher für die beiliegenden Schrauben.
√ Eine Bohrmschine mit geeignetem Bohrer für die beiliegenden Dübel.

A. Platzieren Sie die mitgelieferte Montageplatte wie gewünscht.
B. Markieren Sie mit einem Stift die Schraubenpositionen.
C. Bohren Sie die erforderlichen LÖcher.
D. Setzen Sie die Dübel ein.
E. (Optional) Führer Sie die erforderlichen Kabel durch die Kabeldurchführung, um ein Netzteil zu verwenden.
F. Befestigen Sie die Montageplatte mit den Schrauben. HINWEIS: Bevor Sie die Schritte unter durchführren, müssen Sie sicherstellen, dass das Innenmodul und das Außenmodul gekoppelt sind (siehe Kapitel 3 „Koppeln").
G. Bringen Sie das Außenmodul an der Montageplatte an.
H. Ziehen Sie dieunte Schrauben fest.

4.1 ELEKTROINSTALLATION

Zur Stromversorgung können Sie entweder das Außenmodul an einen Netzstromadapter anschließen oder Batterien benutzen.

4.1.1 Anschluss des Netzteils

Um die Klemmenblöcke anzuschlieben, brauchen Sie folgenden Werkzeug:
✓ Einen kleinen Schlitzschraubendreher.

A. Am Außenmodul: Lösen Sie die Klemmenschrauben.
B. Führn Sie die Drahte mit den Kabelschuhen ein.
C. Ziehen Sie die Klemmenschrauben fest.
D. Nach dem Anschlieben des Außenmodulus: Schlieben Sie das Netzteil an einer geeigneten Steckdose an.

4.1.2 Batterien einsetzen

A. Schieben Sie die Batteriefachabdeckung vorn am Außenmodul herunter.
B. Legen Sie 3 „AAA“-Batterien ein. Achten Sie darauf auf die angegebene Polarität.
C. Bringen Sie die Batteriefachabdeckung wieder an.

5 Benutzung

5.1 MELODIE EINSTELLEN

Drucken Sie auf die Pfeiltasten, um ein Melodie zu wahren.

5.2 KLINGELTONLAUTSTARKE EINSTELLEN

Drucken Sie die Klingeltontaste, um die Klingeltonlautstärke einzustellen.

5.3 SPRECHEN

Wenn ein Besucher die Ruftaste am Außenmodul druckt, gibt das Innenmodul einen Ton ab. Drücken Sie die Sprechtaste am Innenmodul, um der Person draußen zu Antwerten und mit ihr zu sprechen. Drücken Sie erneut, um das Geschäft zu beenden.

5.4 INTERNER RUF

Wennejemand die Sprechtaste am Innenmodul druckt,gibt ein anderesInnenmodul einen Ton ab.DruckenSie die Sprechtaste,um zu anteilen;druckenSie erneut,um dasGesprach zu beenden.

6 Technische Daten

Allgemein Betriebsfremdequenz 868 MHz
		Betriebstemperatur -10 °C ~ +40 °C
		Betriebsfeuchte <85 % rel.
		Uneingeschränkte effektive Reichweite >100 m
Außenmodul Batterie	3x AAA
	Stromaufnahme 100 mA	A ☐ 200 mA
	Stromversorgung DC 8	-24 V
Innenmodul Stromver-sorgung DC 5 V / 1 A

7 Konformitätserklarung

Hiermit erklart Smartwares Europe dass der Funkanlage typ DIC-24815 der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklung ist unter der folgenden Internetadresse verfügbar: www.chbyron.eu/doc
