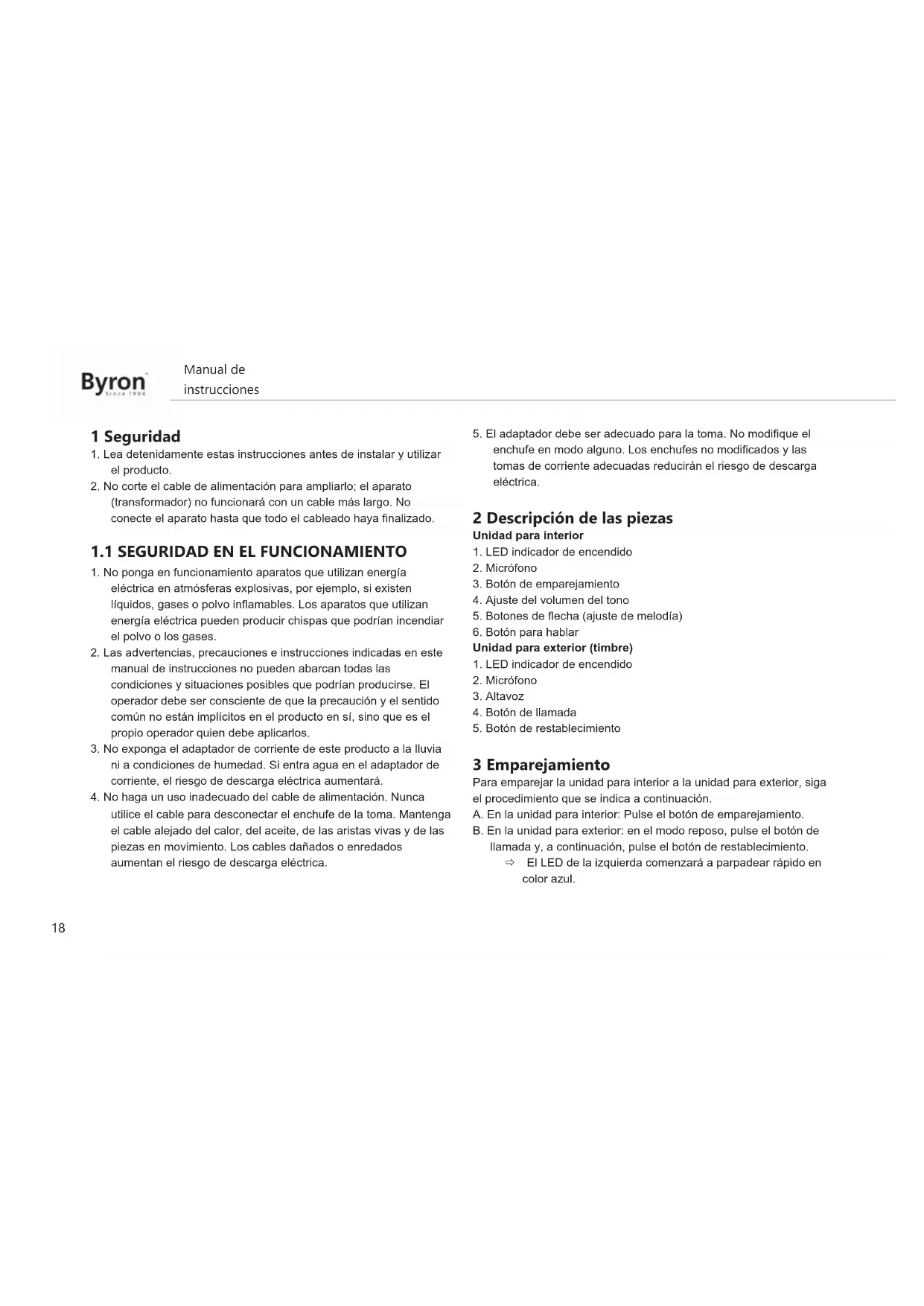

MANUAL DE USUARIO DIC24815 BYRON

1. Lea detenidamente estas instrucciones antes de instalar y utilizar

2. No corte el cable de alimentación para ampliarlo; el aparato

(transformador) no funcionará con un cable más largo. No conecte el aparato hasta que todo el cableado haya finalizado.

1.1 SEGURIDAD EN EL FUNCIONAMIENTO

1. No ponga en funcionamiento aparatos que utilizan energía

eléctrica en atmósferas explosivas, por ejemplo, si existen líquidos, gases o polvo inflamables. Los aparatos que utilizan energía eléctrica pueden producir chispas que podrían incendiar el polvo o los gases.

2. Las advertencias, precauciones e instrucciones indicadas en este

manual de instrucciones no pueden abarcan todas las condiciones y situaciones posibles que podrían producirse. El operador debe ser consciente de que la precaución y el sentido común no están implícitos en el producto en sí, sino que es el propio operador quien debe aplicarlos.

3. No exponga el adaptador de corriente de este producto a la lluvia

ni a condiciones de humedad. Si entra agua en el adaptador de corriente, el riesgo de descarga eléctrica aumentará.

4. No haga un uso inadecuado del cable de alimentación. Nunca

utilice el cable para desconectar el enchufe de la toma. Mantenga el cable alejado del calor, del aceite, de las aristas vivas y de las piezas en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

5. El adaptador debe ser adecuado para la toma. No modifique el

enchufe en modo alguno. Los enchufes no modificados y las tomas de corriente adecuadas reducirán el riesgo de descarga eléctrica. 2 Descripción de las piezas Unidad para interior

1. LED indicador de encendido

3. Botón de emparejamiento

4. Ajuste del volumen del tono

5. Botones de flecha (ajuste de melodía)

6. Botón para hablar

Unidad para exterior (timbre)

1. LED indicador de encendido

5. Botón de restablecimiento

3 Emparejamiento Para emparejar la unidad para interior a la unidad para exterior, siga el procedimiento que se indica a continuación. A. En la unidad para interior: Pulse el botón de emparejamiento. B. En la unidad para exterior: en el modo reposo, pulse el botón de llamada y, a continuación, pulse el botón de restablecimiento. ð El LED de la izquierda comenzará a parpadear rápido en color azul.Manual de instrucciones

ð Cuando el LED se apague, el modo de emparejamiento habrá finalizado y el emparejamiento se habrá realizado correctamente. Repita estos pasos para emparejar otras unidades para interior. 4 Instalación Para montar la unidad para exterior, necesitará las siguientes herramientas: ü Un destornillador adecuado para los tornillos incluidos. ü Una taladradora y broca adecuada para los tapones roscados incluidos. A. Coloque la placa de montaje suministrada en el lugar deseado. B. Marque las posiciones de los tornillos con un bolígrafo. C. Perfore los orificios necesarios. D. Inserte los tacos. E. (Opcional) Pase los cables correspondientes a través de la prensaestopa de cable si desea utilizar un adaptador de alimentación. F. Apriete la placa de montaje con los tornillos. NOTA: Antes de continuar con los pasos siguientes, asegúrese de que ha emparejado la unidad para interior con la unidad para exterior (consulte el capítulo 3 Emparejamiento). G. Coloque la unidad para exterior en la placa de montaje. H. Apriete el tornillo de la parte inferior.

4.1 INSTALACIÓN ELÉCTRICA

Puede conectar la unidad para exterior a un adaptador de CA o utilizar pilas.

4.1.1 Conexión del adaptador de alimentación

de CA Para conectar los terminales, necesitará la siguiente herramienta: ü Un destornillador plano pequeño. A. En la unidad para exterior: afloje los tornillos del terminal. B. Introduzca los cables del adaptador de CA en los terminales de cables. C. Apriete los tornillos del terminal. D. Tras cablear la unidad para exterior: conecte el adaptador de CA en una toma de pared compatible.

4.1.2 Introducción de las pilas

A. Retire la tapa de las pilas de la parte delantera de la unidad para exterior. B. Coloque 3 pilas AAA según la polaridad indicada. C. Vuelva a colocar la tapa de las pilas. 5 Uso

5.1 AJUSTE DE LA MELODÍA

Pulse los botones de flecha para ajustar una melodía.

5.2 AJUSTE DEL VOLUMEN DEL TONO

Pulse el botón del tono para ajustar el volumen del tono. ESManual de instrucciones

Cuando una visita pulse el botón de llamada en la unidad para exterior, se emitirá un sonido en la unidad para interior. Pulse el botón para hablar de la unidad para interior para responder y hable con la persona que hay fuera. Púlselo de nuevo para finalizar la conversación.

Si una persona pulsa el botón para hablar de la unidad para interior, otra unidad para interior emitirá un sonido. Pulse el botón para hablar para responder a la llamada y púlselo de nuevo para finalizarla. 6 Especificaciones General Frecuencia de funcionamiento 868MHz Temperatura de funcionamiento -10°C ⁓ +40°C Humedad de funcionamiento <85%HR Alcance efectivo sin obstrucciones >100m Unidad para exterior Pilas 3 x AAA Corriente de consumo de las pilas 100mA ⁓ 200mA Suministro de alimentación CC 8-24V Unidad para interior Suministro de alimentación CC 5V / 1A 7 Declaración de conformidad Por la presente, Smartwares Europe, declara que el tipo de equipo DIC-24815 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.chbyron.eu/docManual de Instruções
