INSTRUKCJA OBSŁUGI DIC24815 BYRON

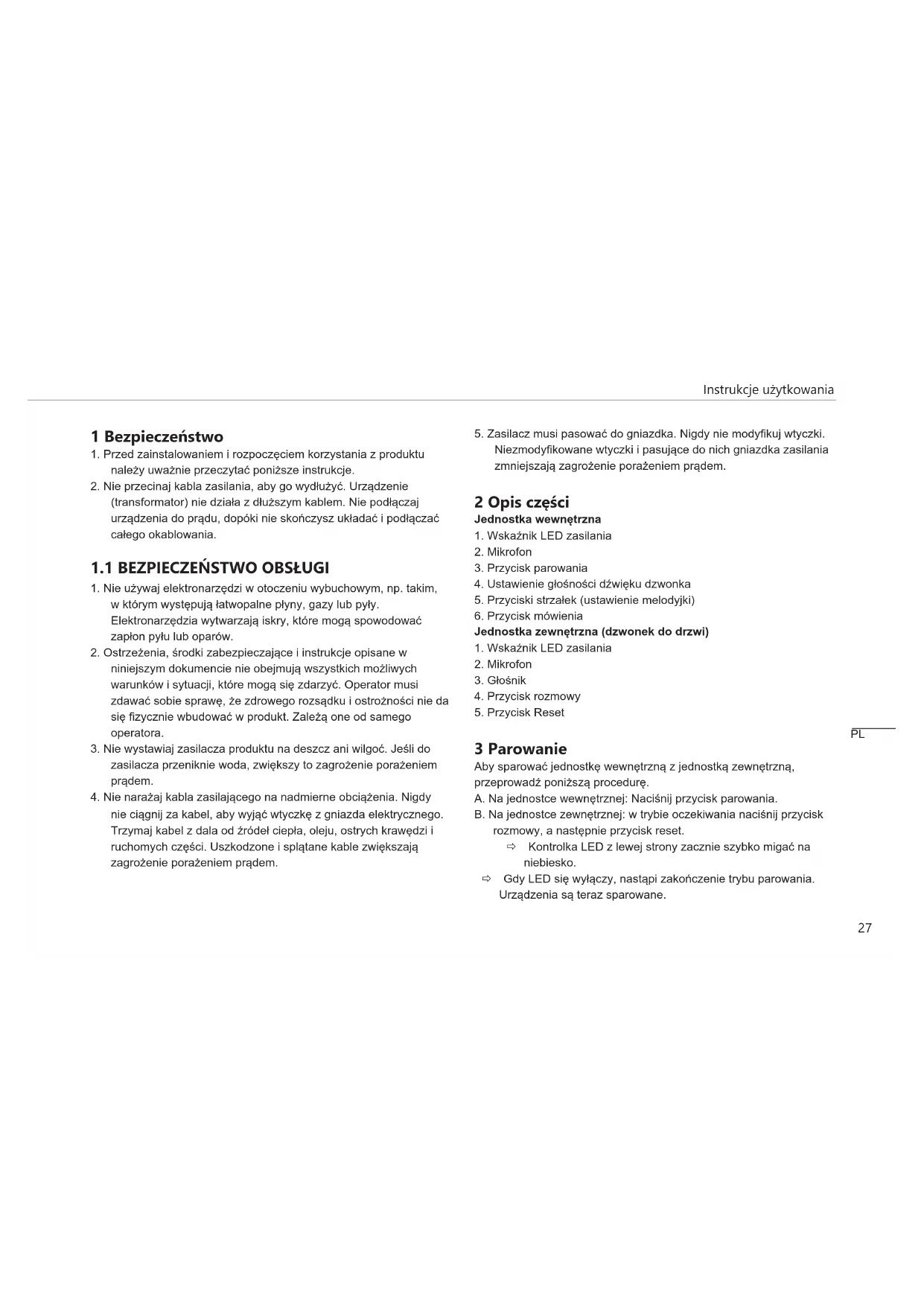

1. Przed zainstalowaniem i rozpoczęciem korzystania zproduktu

należy uważnie przeczytać poniższe instrukcje.

2. Nie przecinaj kabla zasilania, aby go wydłużyć. Urządzenie

(transformator) nie działa z dłuższym kablem. Nie podłączaj urządzenia do prądu, dopóki nie skończysz układać i podłączać całego okablowania.

1.1 BEZPIECZEŃSTWO OBSŁUGI

1. Nie używaj elektronarzędzi w otoczeniu wybuchowym, np. takim,

w którym występują łatwopalne płyny, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów.

2. Ostrzeżenia, środki zabezpieczające i instrukcje opisane w

niniejszym dokumencie nie obejmują wszystkich możliwych warunków i sytuacji, które mogą się zdarzyć. Operator musi zdawać sobie sprawę, że zdrowego rozsądku i ostrożności nie da się fizycznie wbudować w produkt. Zależą one od samego operatora.

3. Nie wystawiaj zasilacza produktu na deszcz ani wilgoć. Jeśli do

zasilacza przeniknie woda, zwiększy to zagrożenie porażeniem prądem.

4. Nie narażaj kabla zasilającego na nadmierne obciążenia. Nigdy

nie ciągnij za kabel, aby wyjąć wtyczkę zgniazda elektrycznego. Trzymaj kabel z dala od źródeł ciepła, oleju, ostrych krawędzi i ruchomych części. Uszkodzone i splątane kable zwiększają zagrożenie porażeniem prądem.

5. Zasilacz musi pasować do gniazdka. Nigdy nie modyfikuj wtyczki.

Niezmodyfikowane wtyczki i pasujące do nich gniazdka zasilania zmniejszają zagrożenie porażeniem prądem. 2 Opis części Jednostka wewnętrzna

1. Wskaźnik LED zasilania

3. Przycisk parowania

4. Ustawienie głośności dźwięku dzwonka

5. Przyciski strzałek (ustawienie melodyjki)

6. Przycisk mówienia

Jednostka zewnętrzna (dzwonek do drzwi)

1. Wskaźnik LED zasilania

3 Parowanie Aby sparować jednostkę wewnętrzną z jednostką zewnętrzną, przeprowadź poniższą procedurę. A. Na jednostce wewnętrznej: Naciśnij przycisk parowania. B. Na jednostce zewnętrznej: w trybie oczekiwania naciśnij przycisk rozmowy, a następnie przycisk reset. ð Kontrolka LED z lewej strony zacznie szybko migać na niebiesko. ð Gdy LED się wyłączy, nastąpi zakończenie trybu parowania. Urządzenia są teraz sparowane. PLInstrukcje użytkowania

Powtórz te kroki, aby sparować dodatkowe jednostki wewnętrzne. 4 Montaż Aby przymocować jednostkę zewnętrzną, potrzebujesz następujących narzędzi: ü Odpowiedni śrubokręt do dołączonych wkrętów. ü Wiertarka i odpowiednie wiertło do dołączonych kołków. A. Umieść dołączoną do zestawu płytkę montażową w żądanym położeniu. B. Oznacz położenie wkrętów za pomocą flamastra, długopisu itp. C. Wywierć otwory. D. Włóż kołki. E. (Opcjonalnie) Przewlecz wymagane kable przez dławik kablowy, jeśli chcesz używać zasilacza. F. Przykręć płytkę montażową za pomocą wkrętów. UWAGA: Zanim wykonasz poniższe kroki, upewnij się, że jednostka wewnętrzna została sparowana z jednostką zewnętrzną (patrz rozdział 3 – Parowanie). G. Przymocuj jednostkę zewnętrzną do płytki montażowej. H. Przykręć wkręt na spodzie.

4.1 INSTALACJA ELEKTRYCZNA

Możesz podłączyć jednostkę zewnętrzną do zasilacza sieciowego lub zasilać ją bateryjnie.

4.1.1 Podłączanie zasilacza sieciowego

Aby podłączyć zaciski, potrzebujesz następującego narzędzia: ü Mały śrubokręt płaski. A. Na jednostce zewnętrznej: Odkręć śruby zacisków. B. Włóż przewody zasilacza sieciowego z końcówkami kablowymi. C. Dokręć śruby zacisków. D. Po wykonaniu okablowania jednostki zewnętrznej: Podłącz zasilacz sieciowy do odpowiedniego gniazdka ściennego.

A. Zsuń pokrywę baterii z przodu jednostki zewnętrznej. B. Włóż 3 baterie typu AAA, zwracając uwagę na ich biegunowość. C. Załóż z powrotem pokrywę baterii. 5 Użytkowanie

5.1 USTAWIENIE MELODYJKI

Użyj przycisków strzałek, aby ustawić melodyjkę.

5.2 USTAWIENIE GŁOŚNOŚCI DŹWIĘKU

DZWONKA Naciśnij przycisk dźwięku dzwonka, aby ustawić głośność dzwonka.

Gdy gość naciśnie przycisk rozmowy na jednostce zewnętrznej, jednostka wewnętrzna zasygnalizuje to dźwiękiem. Naciśnij przycisk mówienia na jednostce wewnętrznej, aby odpowiedzieć osobie na zewnątrz i z nią rozmawiać. Naciśnij ponownie, aby zakończyć rozmowę.Instrukcje użytkowania

Gdy ktoś naciśnie przycisk mówienia na jednostce wewnętrznej, inna jednostka wewnętrzna zasygnalizuje to dźwiękiem. Naciśnij przycisk mówienia, aby odebrać rozmowę, naciśnij jeszcze raz, aby ją zakończyć. 6 Dane techniczne Ogólne Częstotliwość pracy 868 MHz Temperatura pracy -10°C ⁓ +40°C Wilgotność podczas pracy <85%wilg. wzgl. Efektywny zasięg przy braku przeszkód >100 m Jednostka zewnętrzna Bateria 3 x AAA Zużycie prądu baterii 100mA ⁓ 200mA Zasilanie DC 8-24 V Jednostka wewnętrzna Zasilanie DC 5V / 1A 7 Deklaracja zgodności Smartwares Europe niniejszym oświadcza, że typ urządzenia radiowego DIC-24815 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.chbyron.eu/doc
