Typ produktu	Wideodomofon z ekranem dotykowym
Marka	BYRON
Model	DIC-24102
Rozmiar ekranu	7 cali (przekątna)
Rozdzielczość wyświetlania	800 x 3 (RVB) x 480 pikseli
System wideo	PAL / NTSC
Zasilanie	DC 15 V / 1 A (zasilacz w zestawie)
Pobór mocy	450 ± 200 mA
Temperatura pracy	od -1°C do +50°C
Wilgotność pracy	maks. 85%
Przechowywanie zdjęć	Pamięć wewnętrzna (formatowalna)
Przechowywanie filmów	Karta micro SD (niedołączona)
Główne funkcje	Domofon, wideofon, zdjęcia, nagrywanie wideo, otwieranie drzwi/bramy, interkom między ekranami
Zawartość opakowania	Ekran, płyta montażowa, zasilacz AC, kable, zaciski przyłączeniowe, instrukcja, śruby i kołki
Bezpieczeństwo	Instalacja poza zasięgiem dzieci, nie używać przedłużacza, unikać wilgoci
Konserwacja i czyszczenie	Czyścić miękką, wilgotną szmatką
Części zamienne i naprawialność	Obsługa klienta i części na www.chbyron.eu

Często zadawane pytania - DIC-24102 BYRON

Ekran nie włącza się, co robić?

Sprawdź, czy ekran jest prawidłowo podłączony do źródła zasilania. Nie używaj przedłużacza, ponieważ napięcie może być niewystarczające.

Ekran włącza się, ale nie wyświetla obrazu, dlaczego?

Sprawdź połączenia przewodów między jednostką zewnętrzną a ekranem, przestrzegając prawidłowej biegunowości.

Jak poprawić jakość obrazu?

Ustaw jasność i kontrast w menu Ustawienia. Unikaj bezpośredniego źródła światła na ekranie.

Głośność domofonu jest zbyt niska, jak ją zwiększyć?

Wejdź do menu Ustawienia, a następnie ustaw głośność za pomocą przycisków strzałek.

Podłączony otwieracz bramy nie działa, co sprawdzić?

Przetestuj instalację i przekaźnik 12 V za pomocą przewodowego sterowania. Używaj odpowiednich akcesoriów (12 V, 500 mA) i zamka z mechanicznym odblokowaniem.

Sygnał wideo i audio jest zakłócony, co robić?

Oddal ekran od innych urządzeń elektronicznych. Sprawdź odległość między jednostkami i grubość kabli.

Brak dźwięku z jednostki zewnętrznej, jak rozwiązać?

Mikrofon może być zatkany lub uszkodzony. Delikatnie wyczyść go miękką, wilgotną szmatką.

Czy mogę użyć karty micro SD do zdjęć?

Nie, zdjęcia są przechowywane w pamięci wewnętrznej. Karta micro SD jest przeznaczona do nagrywania filmów.

Jak sformatować pamięć wewnętrzną lub kartę micro SD?

W menu Ustawienia wybierz ikonę zdjęcia, aby sformatować pamięć wewnętrzną, lub ikonę wideo, aby sformatować kartę micro SD.

Gdzie znaleźć części zamienne lub filmy pomocnicze?

Odwiedź www.chbyron.eu w celu uzyskania części zamiennych i wsparcia. Zeskanuj kod QR w instrukcji, aby obejrzeć filmy na YouTube.

INSTRUKCJA OBSŁUGI DIC-24102 BYRON

PL Instrukcja obsługi

Byron Since 1904

Table of Contents

1 Safety 6

1.1 Bezpieczeństwo instalacji 85
1.2 Bezpieczeństwo obsługi 85

2 Opis części 85

2.1 Zawartość opakowania 85
2.2 Jednostka wewnętrzna (monitor) 85

3 Montaż 86

3.1 Mocowanie płytki montażowej jednostki wewnętrznej (monitora)....86
3.2 Instalacja elektryczna 86

3.2.1 Podłączanie dodatkowego monitora 86
3.2.2 Podłączanie zasilania sieciowego.... 86
3.2.3 Montaż jednostki wewnętrznej 86

4 Funkcje podstawowe....87

4.1 Odbieranie rozmowy 87

5 Ekran główny i menu....87

5.1 Menu monitora 87
5.2 Menu domofonu 87
5.3 Menu odtwarzania nagrań 87

lxxxiii

Spis treści Byron

5.4 Menu zdjęć....87
5.5 Menu ustawień 88

5.5.1 Wybierz zdjęcia lub nagrania wideo 88
5.5.2 Czas trwania wideo 88
5.5.3 Liczba zdjęć 88
5.5.4 Ustawienia obrazu 88
5.5.5 Informacje o obsłudze klienta 88
5.5.6 Formatowanie karty MicroSD / pamięci wewnętrznej 89
5.5.7 Ustawienia daty i godziny 89
5.5.8 Melodyjka dzwonka i głośność 89

6 Często zadawane pytania 89
7 Dane techniczne 90
8 Środowisko 90
9 Deklaracja zgodności 91

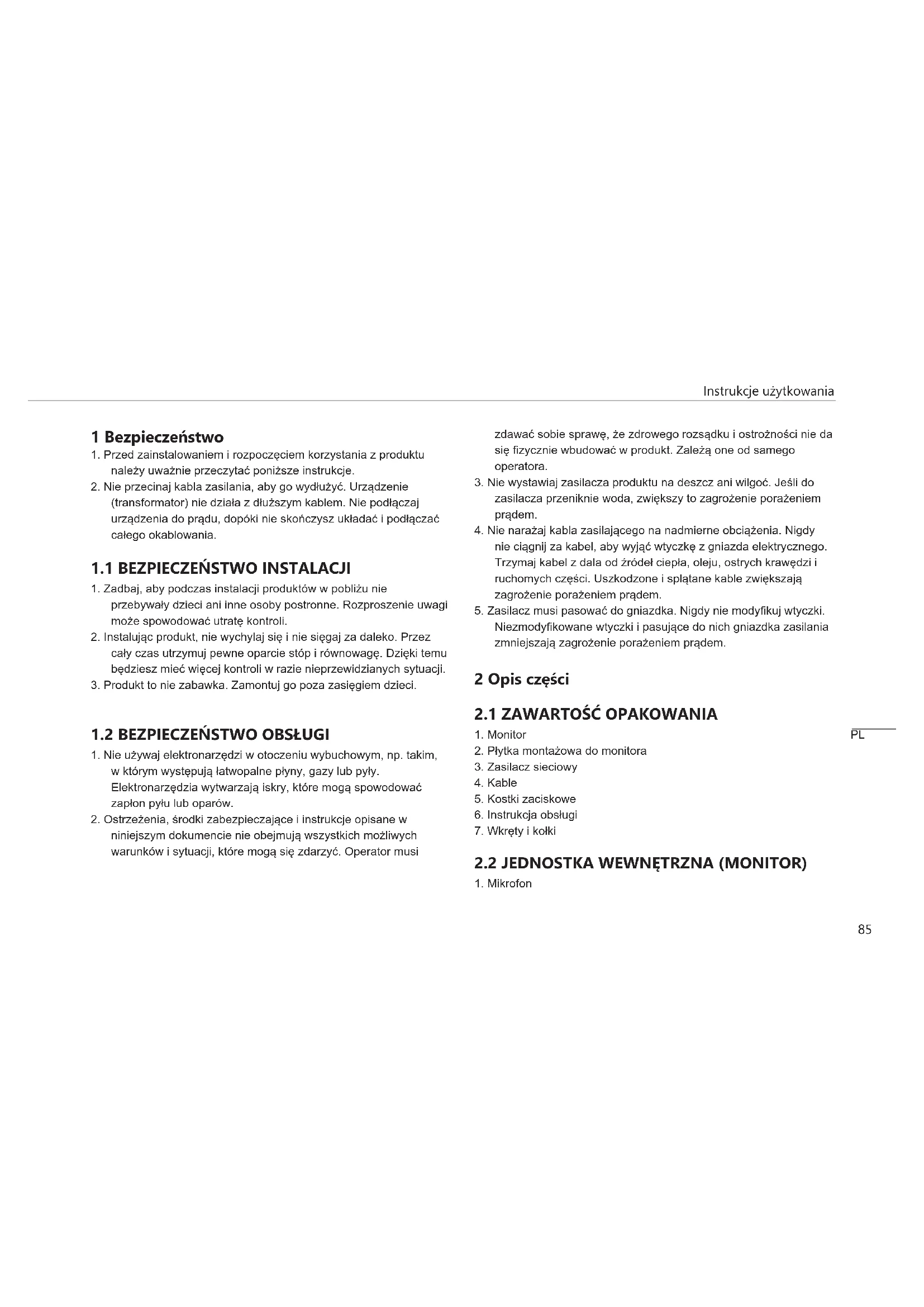

1 Bezpieczeństwo

1. Przed zainstalowaniem i rozpoczęciem korzystania z produktu należy uważnie przeczytać poniższe instrukcje.
2. Nie przecinaj kabla zasilania, aby go wydłużyć. Urządzenie (transformator) nie działa z dłuższym kablem. Nie podłączaj urządzenia do prądu, dopóki nie skończysz układać i podłączać całego okablowania.

1.1 BEZPIECZEŃSTWO INSTALACJI

1. Zadbaj, aby podczas instalacji produktów w pobliżu nie przebywały dzieci ani inne osoby postronne. Rozproszenie uwagi może spowodować utratę kontroli.
2. Instalując produkt, nie wychylaj się i nie sięgaj za daleko. Przez cały czas utrzymuj pewne oparcie stóp i równowagę. Dzięki temu będziesz mieć więcej kontroli w razie nieprzewidzianych sytuacji.
3. Produkt to nie zabawka. Zamontuj go poza zasięgiem dzieci.

1.2 BEZPIECZEŃSTWO OBSŁUGI

1. Nie używaj elektronarzędzi w otoczeniu wybuchowym, np. takim, w którym występują łatwopalne płyny, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów.
2. Ostrzeżenia, środki zabezpieczające i instrukcje opisane w niniejszym dokumencie nie obejmują wszystkich możliwych warunków i sytuacji, które mogą się zdarzyć. Operator musi

zdawać sobie sprawę, że zdrowego rozsądku i ostrożności nie da się fizycznie wbudować w produkt. Zależą one od samego operatora.

1. Nie wystawiaj zasilacza produktu na deszcz ani wilgoć. Jeśli do zasilacza przeniknie woda, zwiększy to zagrożenie porażeniem prądem.
2. Nie narażaj kabla zasilającego na nadmierne obciążenia. Nigdy nie ciągnij za kabel, aby wyjąć wtyczkę z gniazda elektrycznego. Trzymaj kabel z dala od źródeł ciepła, oleju, ostrych krawędzi i ruchomych części. Uszkodzone i splątane kable zwiększają zagrożenie porażeniem prądem.
3. Zasilacz musi pasować do gniazdka. Nigdy nie modyfikuj wtyczki. Niezmodyfikowane wtyczki i pasujące do nich gniazdka zasilania zmniejszają zagrożenie porażeniem prądem.

2 Opis części

2.1 ZAWARTOŚĆ OPAKOWANIA

1. Monitor
2. Płytka montażowa do monitora
3. Zasilacz sieciowy
4. Kable
5. Kostki zaciskowe
6. Instrukcja obsługi
7. Wkręty i kołki

2.2 JEDNOSTKA WEWNĘTRZNA (MONITOR)

1. Mikrofon

Instrukcje

użytkowania

1. Przycisk główny
2. Ekran dotykowy
3. Gniazdo karty MicroSD

3 Montaż

3.1 MOCOWANIE PŁYTKI MONTAŻOWEJ JEDNOSTKI WEWNĘTRZNEJ (MONITORA)

Aby przymocować monitor, potrzebujesz następujących narzędzi:

√ Odpowiedni śrubokręt do dołączonych wkrętów.
√ Wiertarka i odpowiednie wiertło do dołączonych kołków.

A. Umieść dołączoną do zestawu płytkę montażową w żądanym położeniu.
B. Oznacz położenie wkrętów za pomocą flamastra, długopisu itp.
C. Wywierć otwory.
D. Włóż kołki.
E. Przewlecz wymagane kable przez płytkę montażową.
F. Przykręć płytkę montażową za pomocą wkrętów.

3.2 INSTALACJA ELEKTRYCZNA

3.2.1 Podłączanie dodatkowego monitora

NIEBIESKA kostka zaciskowa służy do podłączania dodatkowego monitora do istniejącego monitora. Dodatkowy monitor jest wtórnikiem jednego z głównych monitorów.

Aby podłączyć kostki zaciskowe, potrzebujesz następującego narzędzia:

√ Mały śrubokręt płaski.

A. NIEBIESKA kostka zaciskowa: Odkręć śruby zacisków.
B. Patrząc od strony zacisków: włóż czarny przewód z lewej strony, a czerwony z prawej.
C. Dokręć śruby zacisków.
D. Podłącz kostkę zaciskową do istniejącego monitora. (Położenie jest oznaczone na naklejce na istniejącym monitorze.)
E. Powtórz kroki od a do d, aby przymocować taką samą kostkę zaciskową na drugim końcu kabla i podłączyć go do dodatkowego monitora.

3.2.2 Podłączanie zasilania sieciowego

Aby podłączyć kostki zaciskowe zasilania sieciowego, potrzebujesz następującego narzędzia:

√ Mały śrubokręt płaski.

A. POMARAŃCZOWA kostka zaciskowa: Odkręć śruby zacisków.
B. Patrząc od strony zacisków: Włóż przewód (-) z lewej strony, a przewód (+) z prawej.
C. Dokręć śruby zacisków.
D. Podłącz kostkę zaciskową (kostki zaciskowe) do monitora.

3.2.3 Montaż jednostki wewnętrznej

√ Odpowiedni śrubokręt do dołączonych wkrętów.

A. Przymocuj jednostkę wewnętrzną do płytki montażowej.

4 Funkcje podstawowe

4.1 ODBIERANIE ROZMOWY

Kiedy zadzwoni dzwonek do drzwi, możesz:

A. Nacisnąć przycisk bramy, aby otworzyć bramę (opcja).
B. Nacisnąć przycisk zamka, aby otworzyć drzwi (opcja).
C. Nacisnąć przycisk kamery, aby nagrać wideo lub zrobić zdjęcie.
D. Nacisnąć przycisk rozmowy, aby porozmawiać z gościem.

5 Ekran główny i menu

• Naciśnij przycisk główny na monitorze, aby otworzyć ekran główny. Włączy się ekran i wyświetl się obraz ekranu głównego.
  Z poziomu ekranu głównego masz dostęp do następujących menu:

• Godzina/data

• Menu monitora
• Menu domofonu
• Menu odtwarzania nagrań
• Menu zdjęć
• Menu ustawień
• Wyłączenie

5.1 MENU MONITORA

√ Otwórz menu monitora na ekranie głównym, aby sprawdzić obraz na żywo z kamery dzwonka do drzwi.

A. Naciśnij ikonę bramy, aby otworzyć bramę.

B. Naciśnij ikonę zamka, aby otworzyć zamek.
C. Naciśnij ikonę zdjęcia, aby zapisać migawkę.
D. Naciśnij ikonę głośnika, aby porozmawiać z drugą osobą.

⇒ Naciśnij przycisk główny, aby zamknąć menu i wrócić do ekranu głównego.

5.2 MENU DOMOFONU

√ Aby użyć tej funkcji, potrzebny jest dodatkowy monitor.

A. Otwórz menu domofonu na ekranie głównym jednego z monitorów.
→ Drugi monitor zacznie dzwonić.
B. Naciśnij ikonę odebrania połączenia w górnym rogu ekranu drugiego monitora, aby odebrać połączenie.
⇒ Teraz osoby przy obu monitorach mogą ze sobą rozmawiać.
C. Naciśnij ikonę zakończenia połączenia w górnym rogu ekranu jednego z monitorów, aby zakończyć połączenie.

5.3 MENU ODTWARZANIA NAGRAŃ

√ Wykonano nagrania.

A. Otwórz menu odtwarzania na ekranie głównym.
B. Użyj ekranowych przycisków strzałek, aby przechodzić między nagraniami.
C. Za pomocą ekranowych elementów sterowania przeglądaj lub usuwaj nagrane materiały.

5.4 MENU ZDJĘĆ

Zrobiono zdjęcia

Instrukcje

użytkowania

A. Otwórz menu zdjęć na ekranie głównym.
B. Użyj ekranowych przycisków strzałek, aby przechodzić między zapisanymi zdjęciami.
C. Za pomocą ekranowych elementów sterowania przeglądaj lub usuwaj zapisane zdjęcia.

5.5 MENU USTAWIEN

A. Wybierz zdjęcia lub nagrania wideo
B. Czas trwania wideo
C. Liczba zdjęć
D. Ustawienia obrazu
E. Informacje o obsłudze klienta
F. Formatowanie karty MicroSD / pamięci wewnętrznej
G. Ustawienia daty i godziny
H. Ustawienia melodyjki dzwonka i głośności

5.5.1 Wybierz zdjęcia lub nagrania wideo

Możesz zdecydować, czy domofon ma robić zdjęcia lub nagrywać wideo gości.

√ Jeśli chcesz rejestrować wideo, upewnij się, że jest włóżona karta MicroSD.

A. Dotknij ikony wideo, aby wybrać nagrania wideo.
B. Dotknij ikony zdjęcia, aby wybrać zdjęcia.

5.5.2 Czas trwania wideo

Możesz wybrać, jak długo ma trwać nagranie wideo. Wideo zaczyna się nagrywać w momencie aktywacji dzwonka do drzwi.

√ W menu ustawień musi być wybrane wideo.
A. Naciśnij przycisk z żądanym czasem trwania, 5-30 sekund.

5.5.3 Liczba zdjęć

Możesz wybrać liczbę zrobionych zdjęć. Zdjęcia są robione od momentu aktywacji dzwonka do drzwi.

√ W menu ustawień muszą być wybrane zdjęcia.

A. Naciśnij przycisk z żądaną liczbą, 1, 3 lub 5 zdjęć.

5.5.4 Ustawienia obrazu

Obraz można dostosować za pomocą strzałek. Dostępne ustawienia:

• Jasność
• Kontrast
• Nasycenie kolorów

5.5.5 Informacje o obsłudze klienta

W Smartwares stawiamy klientów na pierwszym miejscu i dbamy o to, aby nasze produkty działały zgodnie z przeznaczeniem. W razie pytań i problemów prosimy o kontakt. Możesz też zeskanować smartfonem poniższy kod QR, aby przejść do naszych prezentacji wideo na YouTube!

5.5.6 Formatowanie karty MicroSD / pamięci wewnętrznej

W pamięci wewnętrznej są zapisywane zdjęcia. Formatuje się ją niezależnie od pamięci wideo. Materiały wideo mogą być zapisywane wyłącznie na karcie MicroSD (nie jest dołączona do zestawu).

A. Naciśnij ikonę zdjęć i potwierdź formatowanie pamięci wewnętrznej.
B. Naciśnij ikonę wideo i potwierdź formatowanie karty MicroSD (nie jest dołączona do zestawu).

5.5.7 Ustawienia daty i godziny

A. Wybierz żądane pole, aby je zmienić.
B. Naciskaj przyciski strzałek w górę i w dół, aż wyświetl się żądana wartość.

5.5.8 Melodyjka dzwonka i głośność

Melodyjkę dzwonka i głośność można dostosować za pomocą strzałek. Dostępne ustawienia:

• Głośność
- Melodyjka dzwonka

6 Często zadawane pytania

Problem Rozwiązanie

• Monitor się nie włącza. • Upewnij się, że monitor jest podłączony do źródła zasilania.
• Nie używaj przedłużaczy, ponieważ napięcie może być za niskie, aby włączyć urządzenie.
• Monitor jest włączony, ale obraz się nie wyświetla.
• Sprawdź podłączenia przewodów między jednostką zewnętrzną i monitorem (w tym polaryzację).
• Obraz jest niskiej jakości. - Wyreguluj jasność i kontrast w menu ustawień.

• Upewnij się, że na monitor nie jest skierowane żadne bezpośrednie źródło światła.

• Głośność jest za niska. - Wyreguluj głośność.

• Podłączony napęd bramy nie działa.
• Przetestuj instalację i przekaźnik 12 V przy użyciu sterownika przewodowego. Patrz instrukcja obsługi napędu bramy.

Instrukcje

użytkowania

• Podłączony napęd bramy i elektrozaczep nie działa.
• Sygnał wideo i audio jest za słaby lub zakłócony

• Nie słychać dźwięku z jednostki zewnętrznej.

• Użyj odpowiednich akcesoriów, o parametrach 12 V, 500 mA. Zainstaluj zamek z mechanicznym systemem zamykania.

• Monitor jest zainstalowany zbyt blisko innych urządzeń elektronicznych. Odsuń inne urządzenia elektroniczne.
• Sprawdź odległość między jednostką wewnętrzną i zewnętrzną. Sprawdź też długość zastosowanych kabli.
• Mikrofon może być zasłonięty lub zabrudzony. Oczyć go dokładnie miękką zwilżoną ściereczką.

7 Dane techniczne

Monitor

Rozmiar ekranu 7 cali (przekątna)

Konfiguracja kolorów R.G.B.delta

Efektywne piksele 800X3(RGB)X480

Zużycie prądu 450 ± 200 mA

Temperatura pracy -1°C \~ +50°C

Wilgotność podczas pracy 85% (maks.)

Napięcie zasilania DC 15 V 1 A

8 Środowisko

Po zakończeniu eksploatacji urządzenia nie należy wyrzucać go wraz z odpadami domowymi. Urządzenie to powinno zostać zutylizowane w centralnym punkcie recyklingu domowych urządzeń elektrycznych i elektronicznych. Ten symbol znajdujący się na urządzeniu, w instrukcjach użytkowania i na opakowaniu oznacza ważne kwestie, na które należy zwrócić uwagę. Materiały, z których wytworzono to urządzenie, nadają się do przetworzenia. Recykling zużytych urządzeń gospodarstwa domowego jest znaczącym wkładem użytkownika w ochronę środowiska. Należy skontaktować się z władzami lokalnymi, aby uzyskać informacje dotyczące punktów zbiórki odpadów.

Wsparcie

Wszelkie informacje i części zamienne można znaleźć w witrynie www.chbyron.eu

Przed przystąpieniem do użytkowania należy zapoznać się z instrukcją obsługi i przechowywać ją ostrożnie na przyszłość.

Możesz też zeskanować smartfonem poniższy kod QR, aby przejść do naszych prezentacji wideo na YouTube!

9 Deklaracja zgodności

Smartwares Europe niniejszym oświadcza, że typ urządzenia

radiowego DIC-24102 jest zgodny z dyrektywą 2014/53/UE.

Pełny tekst deklaracji zgodności UE jest dostępny pod następującym

adresem internetowym: www.chbyron.eu/doc

PL

smartwares®Europe

Jules Verneweg 875015 BH TilburgThe Netherlands

www.chbyron.eu
