Producttype	Video-intercom met touchscreen
Merk	BYRON
Model	DIC-24102
Schermformaat	7 inch (diagonaal)
Beeldschermresolutie	800 x 3 (RGB) x 480 pixels
Videosysteem	PAL / NTSC
Voeding	DC 15 V / 1 A (netadapter meegeleverd)
Stroomverbruik	450 ± 200 mA
Bedrijfstemperatuur	-1 °C tot +50 °C
Bedrijfsvochtigheid	85% max.
Foto-opslag	Intern geheugen (formatteerbaar)
Video-opslag	Micro SD-kaart (niet inbegrepen)
Hoofdfuncties	Intercom, videofoon, foto, video-opname, deur/poortopening, intercom tussen schermen
Inhoud van de verpakking	Scherm, montageplaat, AC-adapter, kabels, aansluitklemmen, handleiding, schroeven en pluggen
Veiligheid	Installatie buiten bereik van kinderen, geen verlengsnoer gebruiken, vocht vermijden
Onderhoud en reiniging	Reinigen met een zachte, vochtige doek
Onderdelen en repareerbaarheid	Klantenservice en onderdelen op www.chbyron.eu

Veelgestelde vragen - DIC-24102 BYRON

Het scherm gaat niet aan, wat te doen?

Controleer of het scherm goed is aangesloten op de voedingsbron. Gebruik geen verlengsnoer, omdat de spanning mogelijk onvoldoende is.

Het scherm gaat aan maar er wordt geen beeld weergegeven, waarom?

Controleer de draadverbindingen tussen de buitenunit en het scherm, met inachtneming van de juiste polariteit.

Hoe kan ik de beeldkwaliteit verbeteren?

Stel de helderheid en het contrast in het menu Instellingen in. Vermijd directe lichtbronnen op het scherm.

Het volume van de intercom is te laag, hoe verhoog ik het?

Ga naar het menu Instellingen en stel het volume in met de pijltjestoetsen.

De aangesloten poortopener werkt niet, wat controleren?

Test de installatie en het 12V-relais met de bekabelde bediening. Gebruik geschikte accessoires (12V, 500mA) en een mechanisch te ontgrendelen slot.

Het video- en audiosignaal is verstoord, wat te doen?

Plaats het scherm weg van andere elektronische apparaten. Controleer de afstand tussen de units en de kabeldikte.

Er komt geen geluid uit de buitenunit, hoe oplossen?

De microfoon kan verstopt of beschadigd zijn. Reinig deze voorzichtig met een zachte, vochtige doek.

Kan ik een micro SD-kaart gebruiken voor foto's?

Nee, foto's worden opgeslagen in het interne geheugen. De micro SD-kaart is alleen voor video-opnamen.

Hoe formatteer ik het interne geheugen of de micro SD-kaart?

Selecteer in het menu Instellingen het pictogram foto om het interne geheugen te formatteren, of het pictogram video om de micro SD-kaart te formatteren.

Waar vind ik reserveonderdelen of hulpvideo's?

Ga naar www.chbyron.eu voor reserveonderdelen en ondersteuning. Scan de QR-code in de handleiding voor YouTube-video's.

GEBRUIKSAANWIJZING DIC-24102 BYRON

NL Gebruiksaanwijzing

IT Manuale utente

1.1 Veilige installatie 35
1.2 Veilig gebruik 35

2 Beschrijving van onderdelen.... 35

2.1 Inhoud van de verpakking.... 35
2.2 Binnenunit (monitor).... 36

3 Installatie 36

3.1 De montageplaat van de binnenunit (monitor) bevestigen 36
3.2 Elektrische installatie 36

3.2.1 Een extra monitor aansluiten 36
3.2.2 Aansluiten op netspanning 36
3.2.3 De binnenunit monteren.... 37

4 Basisfuncties 37

4.1 Een oproep beantwoorden.... 37

5 Startscherm en menu's 37

5.1 Het Monitormenu 37
5.2 Het Intercom-menu 37
5.3 Het menu voor het afspelen van opnamen 38

Inhoudsopgave Byron

5.4 Het Fotomenu 38
5.5 Het Instellingenmenu 38

5.5.1 Foto's of video-opnamen selecteren 38
5.5.2 Videoduur 38
5.5.3 Aantal foto's 38
5.5.4 Beeldinstellingen 39
5.5.5 Klantenservice-informatie 39
5.5.6 MicroSD-kaart/intern geheugen formatteren 39
5.5.7 Datum- en tijdinstellingen.... 39
5.5.8 Deurbelgeluid en volume 39

6 Veelgestelde vragen 39
7 Specifications....40
8 Milieu 41
9 Conformiteitsverklaring 41

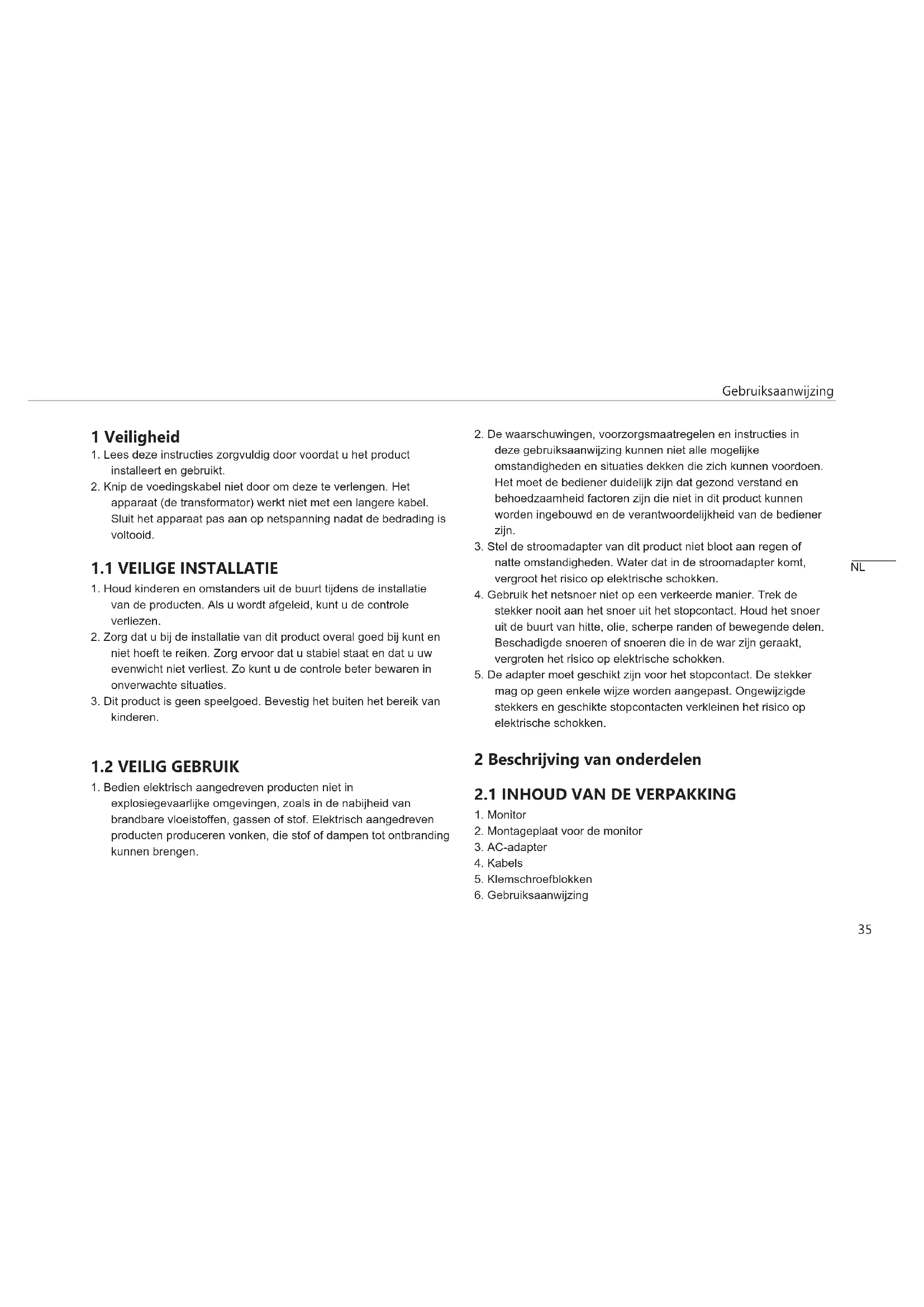

1 Veiligheid

1. Lees deze instructies zorgvuldig door voordat u het product installeert en gebruikt.
2. Knip de voedingskabel niet door om deze te verlengen. Het apparaat (de transformator) werkt niet met een langere kabel. Sluit het apparaat pas aan op netspanning nadat de bedrading is voltooid.

1.1 VEILIGE INSTALLATIE

1. Houd kinderen en omstanders uit de buurt tijdens de installatie van de producten. Als u wordt afgeleid, kunt u de controle verliezen.
2. Zorg dat u bij de installatie van dit product overal goed bij kunt en niet hoeft te reiken. Zorg ervoor dat u stabiel staat en dat u uw evenwicht niet verliest. Zo kunt u de controle beter bewaren in onverwachte situaties.
3. Dit product is geen speelgoed. Bevestig het buiten het bereik van kinderen.

1.2 VEILIG GEBRUIK

1. Bedien elektrisch aangedreven producten niet in explosiegevaarlijke omgevingen, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch aangedreven producten produceren vonken, die stof of dampen tot ontbranding kunnen brengen.

2. De waarschuwingen, voorzorgsmaatregelen en instructies in deze gebruiksaanwijzing kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. Het moet de bediener duidelijk zijn dat gezond verstand en behoedzaamheid factoren zijn die niet in dit product kunnen worden ingebouwd en de verantwoordelijkheid van de bediener zijn.

3. Stel de stroomadapter van dit product niet bloot aan regen of natte omstandigheden. Water dat in de stroomadapter komt, vergroot het risico op elektrische schokken.
4. Gebruik het netsnoer niet op een verkeerde manier. Trek de stekker nooit aan het snoer uit het stopcontact. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde snoeren of snoeren die in de war zijn geraakt, vergroten het risico op elektrische schokken.
5. De adapter moet geschikt zijn voor het stopcontact. De stekker mag op geen enkele wijze worden aangepast. Ongewijzigde stekkers en geschikte stopcontacten verkleinen het risico op elektrische schokken.

2 Beschrijving van onderdelen

2.1 INHOUD VAN DE VERPAKKING

1. Monitor
2. Montageplaat voor de monitor
3. AC-adapter
4. Kabels
5. Klemschroefblokken

6. Gebruiksaanwijzing

7. Schroeven en pluggen

2.2 BINNENUNIT (MONITOR)

1. Microfoon
2. Homeknop
3. Touchscreen
4. Sleuf voor MicroSD-kaarten

3 Installatie

3.1 DE MONTAGEPLAAT VAN DE BINNENUNIT (MONITOR) BEVESTIGEN

Voor de montage van de monitor hebt u het volgende gereedschap nodig:

√ Een geschikte schroevendraaier voor de meegeleverde schroeven
√ Een boor en een geschikte boorbit voor de meegeleverde pluggen

A. Plaats de meegeleverde montageplaat op de gewenste plek.
B. Markeer de posities van de schroeven met een pen.
C. Boor de gaten.
D. Plaats de pluggen.
E. Trek de vereiste kabels door de montageplaat.
F. Bevestig de montageplaat met de schroeven.

3.2 ELEKTRISCHE INSTALLATIE

3.2.1 Een extra monitor aansluiten

Er is BLAUW klemschroefblok beschikbaar voor het geval u een extra monitor wilt aansluiten op een bestaande monitor. De extra monitor fungeert als repeater voor een van de hoofdmonitors.

Voor het aansluiten van de klemschroefblokken hebt u het volgende gereedschap nodig:

√ Een platte schroevendraaier

A. BLAUW klemschroefblok: Draai de schroeven van het klemschroefblok los.
B. Steek met de aansluitingen naar u toe de zwarte draad er aan de linkerkant in en de rode draad aan de rechterkant.
C. Draai de schroeven van het klemschroefblok vast.
D. Sluit het klemschroefblok aan op de huidige monitor. (Raadpleeg de sticker op de huidige monitor voor de juiste positie.)
E. Herhaal stap A tot en met D om een identiek klemschroefblok te bevestigen aan het andere uiteinde van de kabel en dit aan te sluiten op de extra monitor.

3.2.2 Aansluiten op netspanning

Voor het aansluiten van de klemschroefblokken voor netspanning hebt u het volgende gereedschap nodig:

√ Een platte schroevendraaier

A. ORANJE klemschroefblok: Draai de schroeven van het klemschroefblok los.

B. Met de aansluitingen naar u toe: Steek de (-)draad er aan de linkerkant in en de (+)-draad aan de rechterkant.
C. Draai de schroeven van het klemschroefblok vast.
D. Sluit het klemschroefblok (of de klemschroefblokken) aan op de monitor.

3.2.3 De binnenunit monteren

√ Een geschikte schroevendraaier voor de meegeleverde schroeven

A. Bevestig de binnenunit op de montageplaat.

4 Basisfuncties

4.1 EEN OPROEP BEANTWOORDEN

Als de deurbel klinkt, kunt u het volgende doen:

A. Druk op de poortknop om de poort te openen (optioneel).
B. Druk op de vergrendelingsknop om de deur te openen (optioneel).
C. Druk op de cameraknop om een video of foto te maken.
D. Druk op de spreekknop om met de bezoeker te praten.

5 Startscherm en menu's

- Druk op de homeknop op de monitor om het startscherm te openen. Het scherm wordt ingeschakeld en het startscherm verschijnt.

Vanuit het startscherm hebt u toegang tot de volgende menu's:

1. Tijd/datum
2. Het Monitormenu
3. Het Intercom-menu
4. Het menu voor het afspelen van opnamen
5. Het Fotomenu
6. Het Instellingenmenu
7. Uitschakelen

5.1 HET MONITORMENU

√ Open het monitormenu vanuit het startscherm om de livebeelden van de deurbelcamera te bekijken.
A. Druk op het poortpictogram om de poort te openen.
B. Druk op het vergrendelingspictogram om de vergrendeling te openen.
C. Druk op het fotopictogram om een momentopname te maken.
D. Druk op het luidsprekerpictogram om te communiceren.
Druk op de homeknop om het menu te sluiten en terug te gaan naar het startscherm.

5.2 HET INTERCOM-MENU

√ U hebt een extra monitor nodig om deze functie te gebruiken.

A. Open het intercommenu vanuit het startscherm op een van de monitors.

⇒ Er klinkt een deurbelgeluid op de andere monitor.

B. Druk op de tweede monitor bovenaan op het pictogram Beantwoorden om de oproep te beantwoorden.

⇒ U kunt nu praten met de persoon bij de andere monitor.

C. Druk op een van de monitoren bovenaan op het pictogram Oproep beëindigen om de oproep te beëindigen.

5.3 HET MENU VOOR HET AFSPELEN VAN OPNAMEN

√ U hebt opnamen gemaakt.

A. Open het Afspeelmenu vanuit het startscherm.
B. Gebruik de pijlen op het scherm om door uw opnamen te bladeren.
C. Gebruik de bedieningselementen op het scherm om uw opnamen te bekijken of te verwijderen.

5.4 HET FOTOMENU

U hebt foto's gemaakt.

A. Open het fotomenu vanuit het startscherm.
B. Gebruik de pijlen op het scherm om door uw opgeslagen foto's te bladeren.
C. Gebruik de bedieningselementen op het scherm om uw opgeslagen foto's te bekijken of te verwijderen.

5.5 HET INSTELLINGENMENU

A. Foto's of video-opnamen selecteren
B. Videoduur
C. Aantal foto's
D. Beeldinstellingen
E. Klantenservice-informatie
F. MicroSD-kaart/intern geheugen formatteren

G. Datum- en tijdinstellingen
H. Deurbelgeluid- en volume-instellingen

5.5.1 Foto's of video-opnamen selecteren

U kunt kiezen of uw intercom foto's of video-opnamen van bezoekers maakt.

√ Als u video-opnamen wilt maken, moet er een MicroSD-kaart zijn geplaatst.

A. Tik op het videopictogram om video-opnamen in te stellen.
B. Tik op het fotopictogram om foto's in te stellen.

5.5.2 Videoduur

U kunt de opnameduur voor video's selecteren. De video-opname wordt gestart wanneer de deurbel wordt geactiveerd.

√ In het instellingenmenu moet Video zijn geselecteerd.

A. Druk op de knop met de gewenste duur (5 tot 30 seconden).

5.5.3 Aantal foto's

U kunt het aantal foto's dat wordt gemaakt selecteren. De foto's worden gemaakt wanneer de deurbel wordt geactiveerd.

√ In het instellingenmenu moet Foto's zijn geselecteerd.

A. Druk op de knop met het gewenste aantal foto's (1, 3 of 5).

5.5.4 Beeldinstellingen

Het beeld kan met de pijlen worden aangepast. De beschikbare instellingen zijn:

• Helderheid
• Contrast
• Kleurverzadiging

5.5.5 Klantenservice-informatie

Bij Smartwares geven we om onze klanten en is het ons streven om goed werkende producten te leveren. Neem bij problemen contact met ons op. U kunt ook onze YouTube-video's bekijken. Hiervoor hoeft u alleen maar de QR-code hieronder te scannen met uw telefoon.

5.5.6 MicroSD-kaart/intern geheugen formatteren

Het interne geheugen wordt gebruikt voor het opslaan van foto's. Het formatteren van dit geheugen heeft geen invloed op video's, die alleen kunnen worden opgeslagen op een MicroSD-kaart (niet meegeleverd).

A. Druk op het fotopictogram en bevestig dat u het interne geheugen wilt formatteren.
B. Druk op het videopictogram en bevestig dat u de MicroSD-kaart (niet meegeleverd) wilt formatteren.

5.5.7 Datum- en tijdinstellingen

A. Selecteer het veld dat u wilt wijzigen.
B. Druk op de pijltoetsen omhoog of omlaag tot de gewenste waarde wordt weergegeven.

5.5.8 Deurbelgeluid en volume

De melodie en het volume van het deurbelgeluid kunnen met de pijltoetsen worden aangepast. De beschikbare instellingen zijn:

• Volume
- Melodie van deurbelgeluid

6 Veelgestelde vragen

Probleem Oplossing

- De monitor wordt niet ingeschakeld.

• Controleer of de monitor is aangesloten op netspanning.
• Gebruik geen verlengsnoeren; het voltage is mogelijk niet voldoende om het apparaat van stroom te voorzien.

- De monitor is ingeschakeld, maar er wordt geen beeld weergegeven.

- Controleer de bedrading tussen de buitenunit en de monitor (controleer ook de polariteit).

- De beeldkwaliteit is niet goed

- Pas de helderheid en het contrast aan in het menu Settings (Instellingen).

- Zorg ervoor dat er geen lichtbron op de monitor gericht is.

- Het volume is te laag. • Pas het volume aan.

- De aangesloten poortopener werkt niet.

- Test de installatie en het relais van 12 V met een bedrade bediening. Raadpleeg de gebruiksaanwijzing van de poortopener.

- De aangesloten poortopener en deuropener werken niet.

- Het video-/audiosignaal is te zwak of er treden storingen op

- Het geluid van de buitenunit is niet te horen.

- Gebruik geschikte accessoires met de specificaties 12 V en 500 mA. De vergrendeling die u installeert dient over een mechanisch opslagsysteem te beschikken.

- De monitor is te dicht bij andere elektronische apparaten geïnstalleerd. Zet andere elektronische apparaten verder weg.

- Controleer de afstand tussen de binnenunit en de buitenunit en controleer de dikte van de gebruikte kabels.

- De microfoon is mogelijk afgedekt of er zit vuil op. Maak deze voorzichtig schoon met een zachte, vochtige doek.

7 Specifications

Monitor

Schermformaat 7 inch (diagonaal)

Kleurconfiguratie RGB delta

Videosysteem PAL/NTSC

Effectieve pixels 800 x 3 (RGB) x 480

Stroomsterkte 450±200 mA

Bedrijfstemperatuur -1 °C \~ +50 °C

Vochtigheid 85% (max.)

Voedingsspanning DC 15 V 1 A

8 Milieu

Dit apparaat mag aan het einde van de levensduur niet bij het normale huisafval worden gedeponeerd, maar moet bij een speciaal inzamelpunt voor hergebruik van elektrische en elektronische apparaten worden aangeboden. Het symbool op het apparaat, in de gebruiksaanwijzing en op de verpakking attendeert u hierop. De in het apparaat gebruikte materialen kunnen worden gerecycled. Met het recyclen van gebruikte huishoudelijke apparaten levert u een belangrijke bijdrage aan de bescherming van ons milieu. Informeer bij uw lokale overheid naar het inzamelpunt.

Support

Alle beschikbare informatie en gegevens over reserveonderdelen zijn te vinden op www.chbyron.eu.

Lees voor gebruik de handleiding en bewaar deze zorgvuldig voor toekomstig gebruik en het uitvoeren van onderhoudswerkzaamheden.

U kunt ook onze YouTube-video's bekijken. Hiervoor hoeft u alleen maar de QR-code hieronder te scannen met uw telefoon.

9 Conformiteitsverklaring

Hierbij verklaart, Smartwares Europe dat het type radioapparatuur DIC-24102 conform is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.chbyron.eu/doc

Sommario

1 Sicurezza 45
