| Tipo de produto | Interfone de vídeo com tela sensível ao toque |
| Marca | BYRON |
| Modelo | DIC-24102 |
| Tamanho da tela | 7 polegadas (diagonal) |
| Resolução de exibição | 800 x 3 (RGB) x 480 pixels |
| Sistema de vídeo | PAL / NTSC |
| Alimentação | CC 15 V / 1 A (adaptador de energia incluído) |
| Consumo de energia | 450 ± 200 mA |
| Temperatura de operação | -1 °C a +50 °C |
| Umidade de operação | 85 % máx. |
| Armazenamento de fotos | Memória interna (formatável) |
| Armazenamento de vídeos | Cartão micro SD (não incluído) |
| Funções principais | Interfone, videofonia, foto, gravação de vídeo, abertura de porta/portão, interfone entre telas |
| Conteúdo da embalagem | Tela, placa de montagem, adaptador CA, cabos, bornes de conexão, manual, parafusos e buchas |
| Segurança | Instalação fora do alcance de crianças, não usar extensão, evitar umidade |
| Manutenção e limpeza | Limpar com um pano macio e úmido |
| Peças de reposição e reparabilidade | Atendimento ao cliente e peças em www.chbyron.eu |
Perguntas frequentes - DIC-24102 BYRON
Perguntas dos utilizadores sobre DIC-24102 BYRON
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Intercomunicador em formato PDF gratuitamente! Encontre o seu manual DIC-24102 - BYRON e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. DIC-24102 da marca BYRON.
MANUAL DE UTILIZADOR DIC-24102 BYRON
1.1 Segurança na instalação 65
1.2 Segurança na operação....65
2 Descrição das peças 65
2.1 Conteúdo da caixa 65
2.2 Unidade interior (monitor) 66
3 Instalação 66
3.1 Fixe a placa de montagem da unidade interior (monitor) 66
3.2 Instalação elétrica 66
3.2.1 Ligar um monitor adicional 66
3.2.2 Ligar à corrente elétrica (CA) 66
3.2.3 Montagem da unidade interior 67
4 Funções básicas....67
4.1 Atender uma chamada....67
5 Ecrã inicial e menus 67
5.1 Menu do monitor 67
5.2 Menu do intercomunicador 67
5.3 Menu de reprodução de gravações 68
lxiii
Índice Byron
5.4 Menu de fotografia....68
5.5 Menu de definições....68
5.5.1 Selezione fotografias ou gravações vídeo 68
5.5.2 Duração do vídeo 68
5.5.3 Número de fotografías 68
5.5.4 Definições de imagem 68
5.5.5 Informação sobre o serviço de assistência ao cliente 69
5.5.6 Formatar o cartão MicroSD\a memória interna.... 69
5.5.7 Definições de data e hora 69
5.5.8 Som de toque e volume 69
6 Perguntas mais frequentes.... 69
7 Especificações.... 70
8 Ambiente 70
9 Declaração de conformidade....71
lxiv

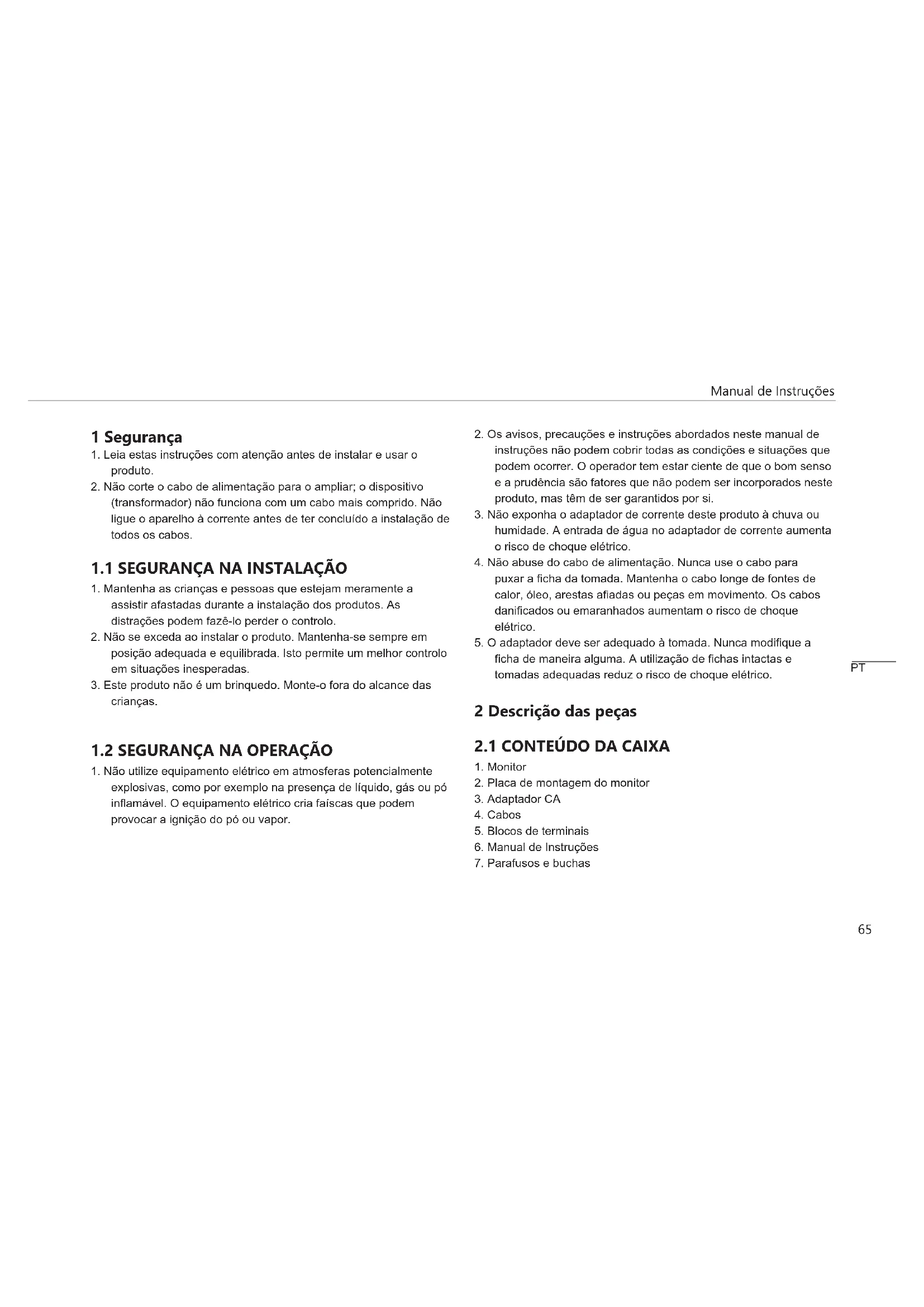

1 Segurança
- Leia estas instruções com atenção antes de instalar e usar o produto.
- Não corte o cabo de alimentação para o ampliar; o dispositivo (transformador) não funciona com um cabo mais comprido. Não ligue o aparelho à corrente antes de ter concluído a instalação de todos os cabos.
1.1 SEGURANÇA NA INSTALAÇÃO
- Mantenha as crianças e pessoas que estejam meramente a assistir afastadas durante a instalação dos produtos. As distrações podem fazê-lo perder o controlo.
- Não se exceda ao instalar o produto. Mantenha-se sempre em posição adequada e equilibrada. Isto permite um melhor controlo em situações inesperadas.
- Este produto não é um brinquedo. Monte-o fora do alcance das crianças.
1.2 SEGURANÇA NA OPERAÇÃO
-
Não utilize equipamento elétrico em atmosferas potencialmente explosivas, como por exemplo na presença de líquido, gás ou pó inflamável. O equipamento elétrico cria faíscas que podem provocar a ignição do pó ou vapor.
-
Os avisos, precauções e instruções abordados neste manual de instruções não podem cobrir todas as condições e situações que podem ocorrer. O operador tem estar ciente de que o bom senso e a prudência são fatores que não podem ser incorporados neste produto, mas têm de ser garantidos por si.
- Não exponha o adaptador de corrente deste produto à chuva ou humidade. A entrada de água no adaptador de corrente aumenta o risco de choque elétrico.
- Não abuse do cabo de alimentação. Nunca use o cabo para puxar a ficha da tomada. Mantenha o cabo longe de fontes de calor, óleo, arestas afiadas ou peças em movimento. Os cabos danificados ou emaranhados aumentam o risco de choque elétrico.
- O adaptador deve ser adequado à tomada. Nunca modifique a ficha de maneira alguma. A utilização de fichas intactas e tomadas adequadas reduz o risco de choque elétrico.
2 Descrição das peças
2.1 CONTEÚDO DA CAIXA
- Monitor
- Placa de montagem do monitor
- Adaptador CA
- Cabos
- Blocos de terminais
- Manual de Instruções
- Parafusos e buchas
2.2 UNIDADE INTERIOR (MONITOR)
- Microfone
- Botão inicial
- Ecrã tátil
- Ranhura para cartão MicroSD
3 Instalação
3.1 FIXE A PLACA DE MONTAGEM DA UNIDADE INTERIOR (MONITOR)
Para montar o monitor, necessita das seguintes ferramentas:
√ Uma chave de parafusos adequada para os parafusos fornecidos.
√ Um berbequim com a broca adequada para as buchas fornecidas.
A. Coloque a placa de montagem fornecida na posição desejada.
B. Marque as posições dos parafusos com uma caneta.
C. Abra os furos necessários.
D. Insira as buchas.
E. Passe os cabos necessários pela placa de montagem.
F. Fixe a placa de montagem com os parafusos.
3.2 INSTALAÇÃO ELÉTRICA
3.2.1 Ligar um monitor adicional
Dispõe de um bloco de terminais AZUL para instalar um monitor adicional ao monitor já instalado. Este monitor adicional atua como repetidor de um dos monitores principais.
Para ligar os blocos de terminais, necessita da seguinte ferramenta:
√ Uma chave de fendas de ponta plana.
A. Bloco de terminais AZUL: Desenrosque os parafusos dos terminais.
B. Com o terminal virado para si, insira o condutor preto na esquerda e o condutor vermelho na direita.
C. Aperte os parafusos dos terminais.
D. Ligue o bloco de terminais ao monitor já instalado. (Ver a posição no autocolante do monitor já instalado)
E. Repita os passos a-d para fixar um bloco de terminais idêntico na outra extremidade do cabo e ligá-lo ao monitor adicional.
3.2.2 Ligar à corrente elétrica (CA)
Para ligar os blocos de terminais CA, necessita da seguinte ferramenta:
√ Uma chave de fendas de ponta plana.
A. Bloco de terminais LARANJA: Desenrosque os parafusos dos terminais.
B. Com o terminal virado para si: Insira o condutor (-) na esquerda e o condutor (+) na direita.
C. Enrosque os parafusos dos terminais.
D. Ligue os blocos de terminais ao monitor.
3.2.3 Montagem da unidade interior
√ Uma chave de parafusos adequada para os parafusos fornecidos.
A. Encaixe a unidade interior na placa de montagem.
4 Funções básicas
4.1 ATENDER UMA CHAMADA
Quando a campainha toca, pode:
A. Premir o botão do portão para abrir o portão (opcional).
B. Premir o botão de fecho para abrir a porta (opcional).
C. Premir o botão da câmara para fazer um vídeo ou tirar uma fotografia.
D. Premir o botão de conversa para falar com o seu visitante.
5 Ecrã inicial e menus
- Prima o botão inicial do monitor para abrir o ecrã inicial. O monitor acende e pode ver o ecrã inicial.
O ecrã inicial permite-lhe aceder aos seguintes menus:
- Hora/data
-
Menu do monitor
-
Menu do intercomunicador
- Menu de reprodução de gravações
- Menu de fotografia
- Menu de definições
- Desligar
5.1 MENU DO MONITOR
√ Abra o menu do monitor a partir do ecrã inicial para ver a transmissão direta da câmara da campainha.
A. Prima o ícone do portão para abrir o seu portão.
B. Prima o ícone do fecho para abrir o seu fecho.
C. Prima o ícone da foto para captar uma imagem.
D. Prima o ícone do altifalante para comunicar.
Prima o botão “iniciar” para sair do menu e voltar ao ecrã inicial.
PT
5.2 MENU DO INTERCOMUNICADOR
√ Precisa de um monitor adicional para usar esta função.
A. Abra o menu do intercomunicador a partir do ecrã inicial de um dos seus monitores.
→ O outro monitor começará a tocar.
B. Prima o ícone de resposta no canto superior do ecrã do segundo monitor para aceitar a chamada.
Poderá agora falar com outra pessoa de monitor para monitor.
C. Prima o ícone para terminar a chamada no canto superior de um dos monitores para terminar a chamada em curso.
5.3 MENU DE REPRODUÇÃO DE GRAVAÇÕES
√ Efetuou gravações.
A. Abra o menu de reprodução a partir do ecrã inicial.
B. Use os botões das setas do ecrã para percorrer as suas gravações.
C. Use os controlos do ecrã para rever ou eliminar as imagens gravadas.
5.4 MENU DE FOTOGRAFIA
Tirou fotografias.
A. Abra o menu de fotografia a partir do ecrã inicial.
B. Use os botões das setas do ecrã para percorrer as fotografias guardadas.
C. Use os controlos do ecrã para rever ou eliminar as fotografias guardadas.
5.5 MENU DE DEFINIÇÕES
A. Seleccione fotografias ou gravações vídeo
B. Duração do vídeo
C. Número de fotografías
D. Definições de imagem
E. Informação sobre o serviço de assistência ao cliente
F. Formatar o cartão MicroSD\a memória interna
G. Definições de data e hora
H. Definições do som de toque e volume
5.5.1 Seleccione fotografias ou gravações vídeo
Pode escolher se o seu intercomunicador deve tirar fotografias ou gravar vídeos dos seus visitantes.
√ Se selecionou a gravação vídeo, certifique-se de que o cartão MicroSD está instalado.
A. Toque no ícone do vídeo para selecionar a gravação de vídeos.
B. Toque no ícone da fotografia para selecionar fotos.
5.5.2 Duração do vídeo
Pode selecionar a duração da gravação vídeo. O vídeo começa a gravar quando a campainha é ativada.
√ O vídeo tem de ser selecionado no menu de definições.
A. Prima o botão com a duração desejada, 5-30 segundos.
Pode selecionar a quantidade de fotografias captadas. As fotografias são tiradas quando a campainha é ativada.
√ As fotografias têm de ser selecionadas no menu de definições.
A. Prima o botão com a quantidade desejada, 1, 3 ou 5 fotografias.
5.5.4 Definições de imagem
A imagem pode ser ajustada com as setas. As definições incluem:
• Brilho
- Contraste
- Saturação da cor
5.5.5 Informação sobre o serviço de assistência ao cliente
A Smartwares preocupa-se com os seus clientes e com o devido funcionamento dos seus produtos. Contacte-nos se tiver algum problema. Também pode ver os nossos vídeos do YouTube digitalizando o código QR que se segue com o seu smartphone!
5.5.6 Formatar o cartão MicroSD\a memória interna
A memória interna é usada para guardar fotografias e é formatada separadamente dos vídeos, os quais só podem ser guardados num cartão MicroSD (não incluído).
A. Prima o ícone da fotografia e confirme para formatar a memória interna.
B. Prima o ícone do vídeo e confirme para formatar o cartão MicroSD (não incluído).
5.5.7 Definições de data e hora
B. Prima as teclas das setas para cima ou para baixo até que o valor desejado seja exibido.
5.5.8 Som de toque e volume
A melodia e o volume do som de toque podem ser ajustados com as teclas das setas. As definições incluem:
• Volume
- Melodia do som de toque
6 Perguntas mais frequentes
Problema Resolução
- O monitor não liga. • Certifique-se de que o
monitor está ligado à fonte de alimentação.
- Não use extensões, pois a tensão pode não ser suficiente para ligar o dispositivo.
- O monitor está ligado, mas não exibe qualquer imagem.
- Verifique as ligações elétricas entre a unidade exterior e o monitor (incluindo a respetiva polaridade).
Manual de Instruções
- A qualidade da imagem não é boa.
- O volume está demasiado baixo.
- O trinco do portão instalado não funciona.
- O trinco do portão e o ativador instalados não funcionam.
-
O sinal de vídeo e áudio é demasiado fraco ou tem interferências.
-
Ajuste o brilho e contraste no menu de definições.
- Certifique-se de que não tem qualquer fonte de luz diretamente apontada para o monitor.
- Ajuste o volume.
- Teste a instalação e o relé de 12 V com um controlo próprio. Consulte o manual de instruções do trinco do portão.
- Use acessórios adequados com 12 V, 500 mA. Instale apenas um fecho com sistema de armazenamento mecânico.
- O monitor está instalado demasiado perto de outros dispositivos eletrónicos. Afaste os outros dispositivos elétricos.
- Verifique a distância entre a unidade interior e a unidade exterior, e verifique também a espessura dos cabos usados.
- A unidade exterior não emite qualquer som.
- O microfone pode estar obstruído ou manchado. Limpe-o cuidadosamente com um pano macio humedecido.
7 Especificações
Monitor
Dimensões do ecrã 7 polegadas (diagonal)
Configuração das cores R.G.B.delta
Sistema vídeo PAL/NTSC
Pixeis efetivos 800X3(RGB)X480
Consumo de energia 450±200 mA
Temperatura de utilização -1°C \~ +50°C
Humidade de funcionamento 85% (máximo)
Tensão de alimentação 15 V CC 1 A
8 Ambiente
Este aparelho não deve ser depositado no lixo doméstico no
fim da sua vida útil, mas deve ser entregue num ponto central de reciclagem de aparelhos domésticos elétricos e eletrónicos. Este símbolo indicado no aparelho, no manual de instruções e na embalagem chama a sua atenção para a importância desta questão.
Os materiais utilizados neste aparelho podem ser reciclados. Ao
reciclar aparelhos domésticos usados, está a contribuir de forma significativa para a proteção do nosso ambiente. Solicite às autoridades locais informações relativas aos pontos de recolha.
Assistência
Pode encontrar toda a informação disponível e peças de substituição em www.chbyron.eu
Por favor, leia o manual antes de utilizar e guarde-o para futura utilização e manutenção.
Também pode ver os nossos vídeos do YouTube digitalizando o código QR que se segue com o seu smartphone!
9 Declaração de conformidade
O(a) abaixo assinado(a) Smartwares Europe declara que o presente tipo de equipamento de rádio DIC-24102 está em conformidade com a Diretiva 2014/53/UE.
O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: www.chbyron.eu/doc
