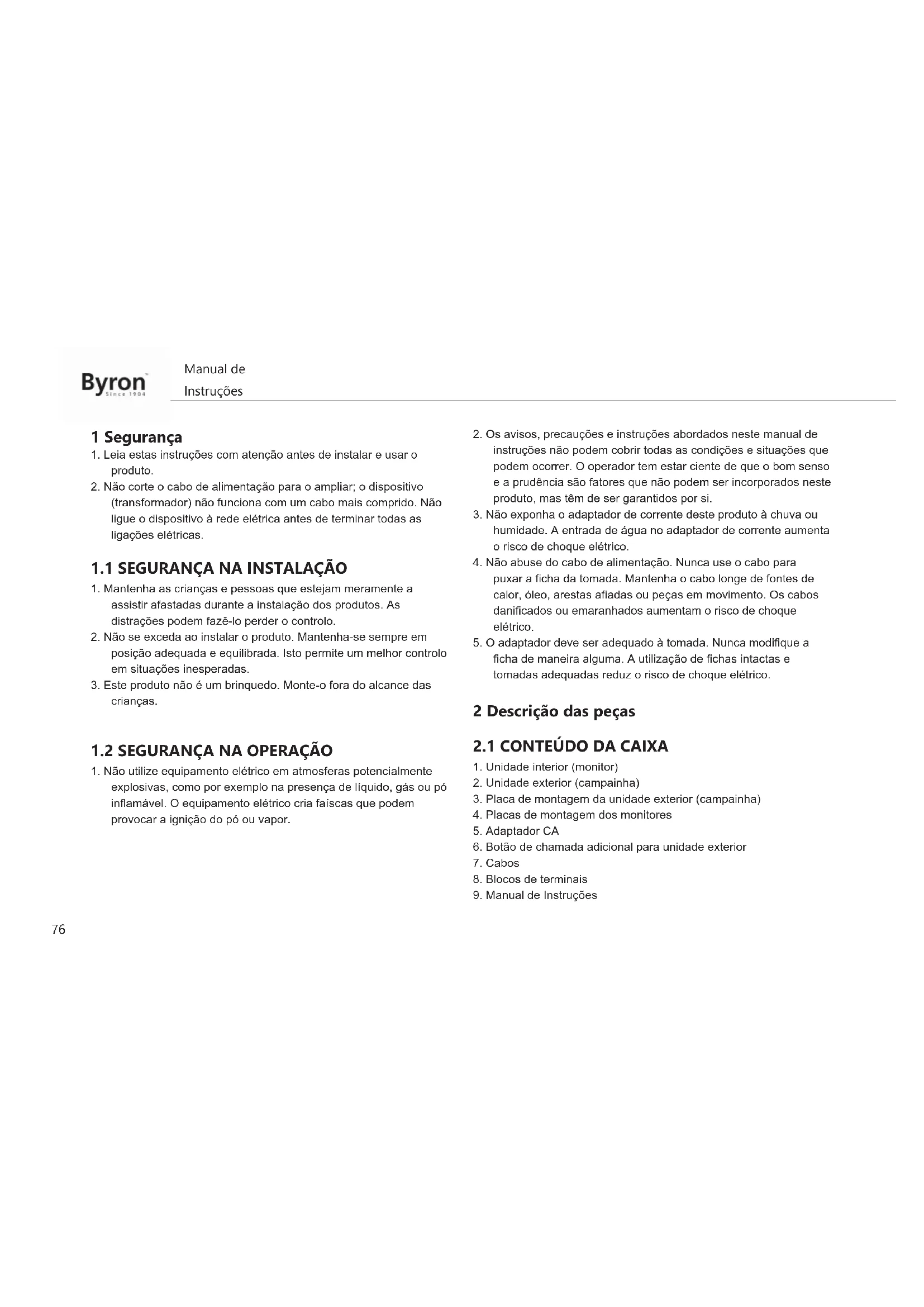

MANUAL DE UTILIZADOR DIC24122 BYRON

1. Leia estas instruções com atenção antes de instalar e usar o

2. Não corte o cabo de alimentação para o ampliar; o dispositivo

(transformador) não funciona com um cabo mais comprido. Não ligue o dispositivo à rede elétrica antes de terminar todas as ligações elétricas.

1.1 SEGURANÇA NA INSTALAÇÃO

1. Mantenha as crianças e pessoas que estejam meramente a

assistir afastadas durante a instalação dos produtos. As distrações podem fazê-lo perder o controlo.

2. Não se exceda ao instalar o produto. Mantenha-se sempre em

posição adequada e equilibrada. Isto permite um melhor controlo em situações inesperadas.

3. Este produto não é um brinquedo. Monte-o fora do alcance das

1.2 SEGURANÇA NA OPERAÇÃO

1. Não utilize equipamento elétrico em atmosferas potencialmente

explosivas, como por exemplo na presença de líquido, gás ou pó inflamável. O equipamento elétrico cria faíscas que podem provocar a ignição do pó ou vapor.

2. Os avisos, precauções e instruções abordados neste manual de

instruções não podem cobrir todas as condições e situações que podem ocorrer. O operador tem estar ciente de que o bom senso e a prudência são fatores que não podem ser incorporados neste produto, mas têm de ser garantidos por si.

3. Não exponha o adaptador de corrente deste produto à chuva ou

humidade. A entrada de água no adaptador de corrente aumenta o risco de choque elétrico.

4. Não abuse do cabo de alimentação. Nunca use o cabo para

puxar a ficha da tomada. Mantenha o cabo longe de fontes de calor, óleo, arestas afiadas ou peças em movimento. Os cabos danificados ou emaranhados aumentam o risco de choque elétrico.

5. O adaptador deve ser adequado à tomada. Nunca modifique a

ficha de maneira alguma. A utilização de fichas intactas e tomadas adequadas reduz o risco de choque elétrico. 2 Descrição das peças

2.1 CONTEÚDO DA CAIXA

1. Unidade interior (monitor)

2. Unidade exterior (campainha)

3. Placa de montagem da unidade exterior (campainha)

4. Placas de montagem dos monitores

6. Botão de chamada adicional para unidade exterior

9. Manual de InstruçõesManual de Instruções

4. Ranhura para cartão MicroSD

4. Botão de chamada (pode ser substituído, inclui botão extra)

5. Botão de chamada 2 (pode ser substituído, inclui botão extra)

6. Interruptor de desbloqueio do fecho (na traseira da unidade)

UNIDADE INTERIOR (MONITOR) Para montar o monitor, necessita das seguintes ferramentas: ü Uma chave de parafusos adequada para os parafusos fornecidos. ü Um berbequim com a broca adequada para as buchas fornecidas. A. Coloque a placa de montagem fornecida na posição desejada. B. Marque as posições dos parafusos com uma caneta. C. Abra os furos necessários. D. Insira as buchas. E. Passe os cabos necessários pela placa de montagem. F. Fixe a placa de montagem com os parafusos. G. Repita os passos a-f para o segundo monitor.

3.2 FIXE A PLACA DE MONTAGEM DA

UNIDADE EXTERIOR (CAMPAINHA) Para montar a unidade exterior, necessita das seguintes ferramentas: ü Uma chave de parafusos adequada para os parafusos fornecidos. ü Um berbequim com a broca adequada para as buchas fornecidas. A. Coloque a placa de montagem fornecida na posição desejada. B. Marque as posições dos parafusos com uma caneta. C. Abra os furos necessários. D. Insira as buchas. E. Use uma faca ou outro objeto afiado para furar o bucim. F. Passe os cabos necessários pelo bucim. G. Fixe a placa de montagem com os parafusos.

3.3 INSTALAÇÃO ELÉTRICA

PTManual de Instruções

unidade exterior) Inclui três blocos de terminais. Os blocos de terminais VERDE (unidade exterior) e LARANJA (corrente alternada) são sempre necessários. Dispõe ainda de um bloco de terminais AZUL, caso pretenda instalar um monitor adicional. Para ligar os blocos de terminais, necessita da seguinte ferramenta: ü Uma chave de fendas de ponta plana. A. Bloco de terminais VERDE: Desenrosque os parafusos dos terminais. B. Com o terminal virado para si, insira o condutor preto na esquerda e o condutor vermelho na direita. C. Aperte os parafusos dos terminais. D. Ligue o(s) bloco(s) de terminais à unidade interior (monitor). E. Desenrosque os parafusos dos terminais da unidade exterior (campainha). (Ver o autocolante na unidade exterior.) F. Insira os condutores provenientes do bloco de terminais VERDE no terminal roscado da unidade exterior (campainha). Unidade interior (monitor) 1 ou 2. G. Repita os passos a-f para ligar o segundo monitor.

3.3.2 Monte as unidades interiores e a a

unidade exterior ü Uma chave de parafusos adequada para os parafusos fornecidos. A. Encaixe as unidades interiores e a unidade exterior nas placas de montagem. B. Enrosque o parafuso na base da unidade exterior.

3.3.3 Ligar um monitor adicional (não

incluído) Dispõe de um bloco de terminais AZUL, caso pretenda instalar um monitor adicional ao monitor já instalado. Este monitor atua como repetidor de um dos monitores principais. Para ligar os blocos de terminais, necessita da seguinte ferramenta: ü Uma chave de fendas de ponta plana. A. Bloco de terminais AZUL: Desenrosque os parafusos dos terminais. B. Com o terminal virado para si, insira o condutor preto na esquerda e o condutor vermelho na direita. C. Enrosque os parafusos dos terminais. D. Ligue o bloco de terminais ao monitor. (Ver a posição no autocolante do monitor) E. Repita os passos a-d para fixar um bloco de terminais idêntico na outra extremidade do cabo e ligá-lo ao monitor adicional.

3.3.4 Ligar à corrente elétrica (CA)

Para ligar os blocos de terminais CA, necessita da seguinte ferramenta: ü Uma chave de fendas de ponta plana. A. Bloco de terminais LARANJA: Desenrosque os parafusos dos terminais.Manual de Instruções

B. Com o terminal virado para si: Insira o condutor (-) na esquerda e o condutor (+) na direita. C. Enrosque os parafusos dos terminais. D. Ligue os blocos de terminais ao monitor.

3.3.5 Ligar um fecho de porta (não incluído)

É possível ligar um fecho à unidade exterior que pode ser aberto através do monitor. Os fechos de porta são vendidos separadamente. Artigo nº: DB5005 e DB5005L Para ligar o fecho da porta, necessita da seguinte ferramenta: ü Uma chave de fendas de ponta plana. A. Na unidade exterior: Desaperte os parafusos dos terminais. (Ver a posição no autocolante da unidade exterior) B. Insira os condutores (por qualquer ordem) C. Enrosque os parafusos dos terminais. D. Defina o tempo de desbloqueio no comutador 1 da campainha. Este define se o fecho abre durante 1 ou 4-7 segundos depois de o abrir no monitor. E. No fecho: Desenrosque os 2 parafusos dos terminais. (Consulte o manual fornecido com o seu fecho.) F. Insira os condutores (por qualquer ordem) G. Aperte os parafusos dos terminais.

3.3.6 Ligar um trinco de portão (não incluído)

É possível ligar um trinco de portão à unidade exterior que pode ser aberto através do monitor. Para ligar o trinco de portão, necessita da seguinte ferramenta: ü Uma chave de fendas de ponta plana. A. Na unidade exterior: Desenrosque os parafusos dos terminais. (Ver a posição no autocolante da unidade exterior) B. Insira os condutores. (Ver a posição no autocolante da unidade exterior) ð É importante que os condutores + e – estejam na posição correta. A. Enrosque os parafusos dos terminais. B. No trinco do portão: (Consulte o manual fornecido com o seu trinco.) 4 Botão de chamada de substituição Um botão de chamada extra é acrescentado à caixa. Este botão tem a marca de uma campainha para que saiba onde premir. O botão de chamada original (sem marca) da unidade exterior pode ser substituído. Pode usar o botão em branco para gravar o seu nome. 5 Funções básicas

5.1 ATENDER UMA CHAMADA

Quando a campainha toca, pode: A. Premir o botão do portão para abrir o portão (opcional). PTManual de Instruções

B. Premir o botão de fecho para abrir a porta (opcional). C. Premir o botão da câmara para fazer um vídeo ou tirar uma fotografia. D. Premir o botão de conversa para falar com o seu visitante. 6 Ecrã inicial e menus

• Prima o botão inicial do monitor para abrir o ecrã inicial. O monitor acende e pode ver o ecrã inicial. O ecrã inicial permite-lhe aceder aos seguintes menus:

4. Menu de reprodução de gravações

5. Menu de fotografia

6. Menu de definições

ü Abra o menu do monitor a partir do ecrã inicial para ver a transmissão direta da câmara da campainha. A. Prima o ícone do portão para abrir o seu portão. B. Prima o ícone do fecho para abrir o seu fecho. C. Prima o ícone da foto para captar uma imagem. D. Prima o ícone do altifalante para comunicar. ð Prima o botão “iniciar” para sair do menu e voltar ao ecrã inicial.

6.2 INTERCOMUNICADOR INTERNO

ü Precisa de um monitor adicional para usar esta função. A. Abra o menu do intercomunicador a partir do ecrã inicial de um dos seus monitores. ð O outro monitor começará a tocar. B. Prima o ícone de resposta no canto superior do ecrã do segundo monitor para aceitar a chamada. ð Poderá agora falar com outra pessoa de monitor para monitor. C. Prima o ícone para terminar a chamada no canto superior de um dos monitores para terminar a chamada em curso.

6.3 MENU DE REPRODUÇÃO DE GRAVAÇÕES

ü Efetuou gravações. A. Abra o menu de reprodução a partir do ecrã inicial. B. Use os botões das setas do ecrã para percorrer as suas gravações. C. Use os controlos do ecrã para rever ou eliminar as imagens gravadas.

6.4 MENU DE FOTOGRAFIA

Tirou fotografias. A. Abra o menu de fotografia a partir do ecrã inicial. B. Use os botões das setas do ecrã para percorrer as fotografias guardadas. C. Use os controlos do ecrã para rever ou eliminar as fotografias guardadas.Manual de Instruções

A. Selecione fotografias ou gravações vídeo B. Duração do vídeo C. Número de fotografias D. Definições de imagem E. Informação sobre o serviço de assistência ao cliente F. Formatar o cartão MicroSD\a memória interna G. Definições de data e hora H. Definições do som de toque e volume

6.5.1 Selecione fotografias ou gravações

vídeo Pode escolher se o seu intercomunicador deve tirar fotografias ou gravar vídeos dos seus visitantes. ü Se selecionou a gravação vídeo, certifique-se de que o cartão MicroSD está instalado. A. Toque no ícone do vídeo para selecionar a gravação de vídeos. B. Toque no ícone da fotografia para selecionar fotos.

6.5.2 Duração do vídeo

Pode selecionar a duração da gravação vídeo. O vídeo começa a gravar quando a campainha é ativada. ü O vídeo tem de ser selecionado no menu de definições. A. Prima o botão com a duração desejada, 5-30 segundos.

6.5.3 Número de fotografias

Pode selecionar a quantidade de fotografias captadas. As fotografias são tiradas quando a campainha é ativada. ü As fotografias têm de ser selecionadas no menu de definições. A. Prima o botão com a quantidade desejada, 1, 3 ou 5 fotografias.

6.5.4 Definições de imagem

A imagem pode ser ajustada com as setas. As definições incluem:

6.5.5 Informação sobre o serviço de

assistência ao cliente A Smartwares preocupa-se com os seus clientes e com o devido funcionamento dos seus produtos. Contacte-nos se tiver algum problema. Também pode ver os nossos vídeos do YouTube digitalizando o código QR que se segue com o seu smartphone! DTP→ Please add QR code here PTManual de Instruções

6.5.6 Formatar o cartão MicroSD\a memória

interna A memória interna é usada para guardar fotografias e é formatada separadamente dos vídeos, os quais só podem ser guardados num cartão MicroSD (não incluído). A. Prima o ícone da fotografia e confirme para formatar a memória interna. B. Prima o ícone do vídeo e confirme para formatar o cartão MicroSD (não incluído).

6.5.7 Definições de data e hora

A. Selecione o campo desejado para alterar. B. Prima as teclas das setas para cima ou para baixo até que o valor desejado seja exibido.

6.5.8 Som de toque e volume

A melodia e o volume do som de toque podem ser ajustados com as teclas das setas. As definições incluem:

• Melodia do som de toque 7 Perguntas mais frequentes Problema Resolução

• O monitor não liga. • Certifique-se de que o monitor está ligado à fonte de alimentação.

• Não use extensões, pois a tensão pode não ser suficiente para ligar o dispositivo.

• O monitor está ligado, mas não exibe qualquer imagem.

• A qualidade da imagem não é boa.

• Verifique as ligações elétricas entre a unidade exterior e o monitor (incluindo a respetiva polaridade).

• Ajuste o brilho e contraste no menu de definições.

• Certifique-se de que não tem qualquer fonte de luz diretamente apontada para o monitor.

• O trinco do portão instalado não funciona.

• Teste a instalação e o relé de 12 V com um controlo próprio. Consulte o manual de instruções do trinco do portão.

• O trinco do portão e o ativador instalados não funcionam.

• Use acessórios adequados com 12 V, 500 mA.Manual de Instruções

• O sinal de vídeo e áudio é demasiado fraco ou tem interferências.

• O monitor está instalado demasiado perto de outros dispositivos eletrónicos. Afaste os outros dispositivos elétricos.

• Verifique a distância entre a unidade interior e a unidade exterior, e verifique também a espessura dos cabos usados.

• A unidade exterior não emite qualquer som.

• O microfone pode estar obstruído ou manchado. Limpe-o cuidadosamente com um pano macio humedecido. 8 Especificações Monitor Dimensões do ecrã 7 polegadas (diagonal) Configuração das cores R.G.B.delta Sistema vídeo PAL/NTSC Pixeis efetivos 800X3(RGB)X480 Consumo de energia 450±200 mA Temperatura de utilização -10°C ~ +50°C Humidade de funcionamento 85% (máximo) Tensão de alimentação DC 15 V 1A Campainha Tipo de sensor de imagem 1/4" CMOS Ângulo de visão cerca de 100o Iluminação mínima 0Lux Distância de visão noturna 0,5 ~ 1 m Temperatura de utilização -10°C ~ +50°C Humidade de funcionamento ≤85% HR 9 Ambiente Este aparelho não deve ser depositado no lixo doméstico no fim da sua vida útil, mas deve ser entregue num ponto central de reciclagem de aparelhos domésticos elétricos e eletrónicos. Este símbolo indicado no aparelho, no manual de instruções e na embalagem chama a sua atenção para a importância desta questão. Os materiais utilizados neste aparelho podem ser reciclados. Ao reciclar aparelhos domésticos usados, está a contribuir de forma significativa para a proteção do nosso ambiente. Solicite às autoridades locais informações relativas aos pontos de recolha. Assistência Pode encontrar toda a informação disponível e peças de substituição em www.chbyron.eu Por favor, leia o manual antes de utilizar e guarde-o para futura utilização e manutenção. PTManual de Instruções
