MANUALE UTENTE DIC24122 BYRON

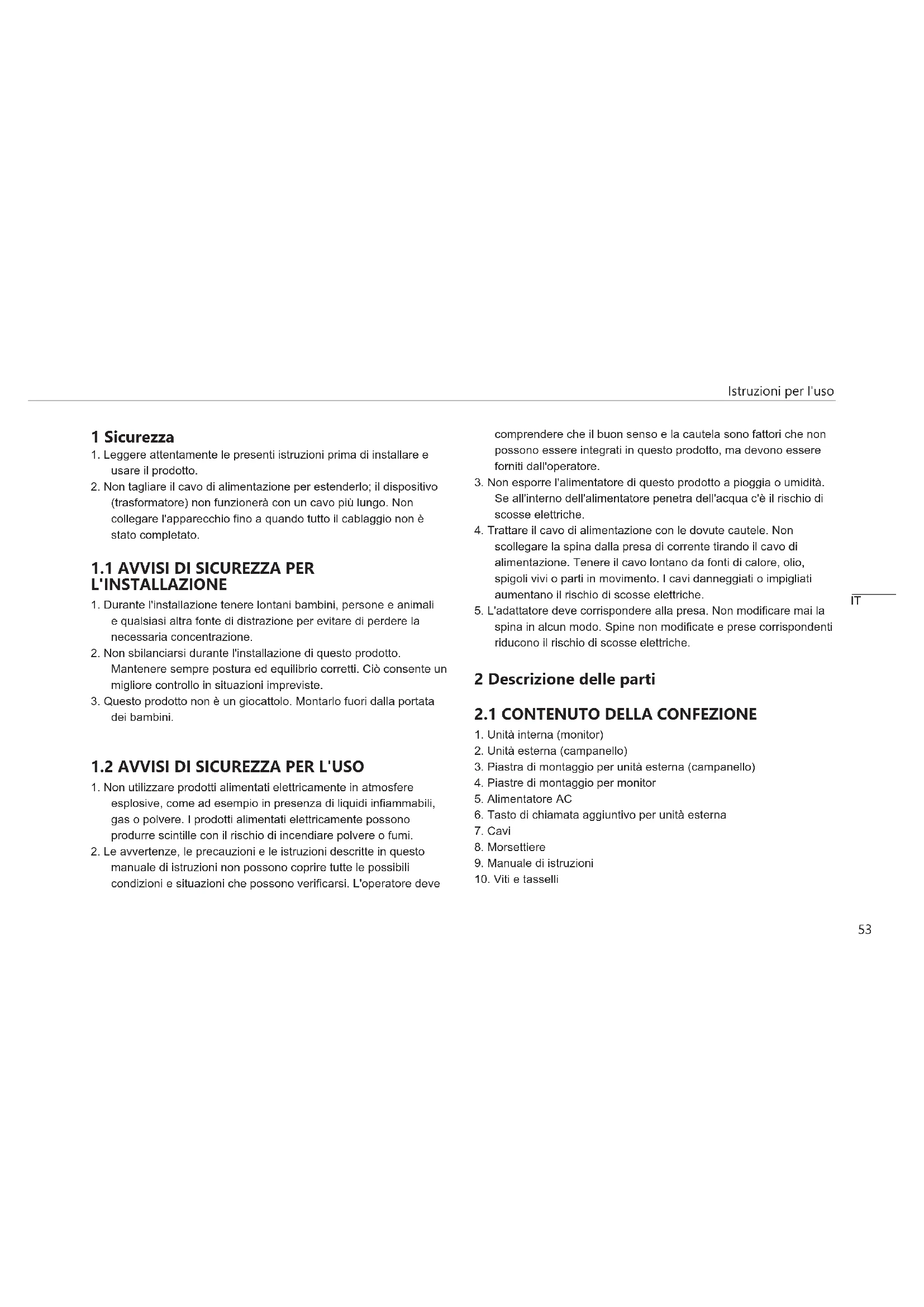

1. Leggere attentamente le presenti istruzioni prima di installare e

2. Non tagliare il cavo di alimentazione per estenderlo; il dispositivo

(trasformatore) non funzionerà con un cavo più lungo. Non collegare l'apparecchio fino a quando tutto il cablaggio non è stato completato.

1. Durante l'installazione tenere lontani bambini, persone e animali

e qualsiasi altra fonte di distrazione per evitare di perdere la necessaria concentrazione.

2. Non sbilanciarsi durante l'installazione di questo prodotto.

Mantenere sempre postura ed equilibrio corretti. Ciò consente un migliore controllo in situazioni impreviste.

3. Questo prodotto non è un giocattolo. Montarlo fuori dalla portata

1. Non utilizzare prodotti alimentati elettricamente in atmosfere

esplosive, come ad esempio in presenza di liquidi infiammabili, gas o polvere. I prodotti alimentati elettricamente possono produrre scintille con il rischio di incendiare polvere o fumi.

2. Le avvertenze, le precauzioni e le istruzioni descritte in questo

manuale di istruzioni non possono coprire tutte le possibili condizioni e situazioni che possono verificarsi. L'operatore deve comprendere che il buon senso e la cautela sono fattori che non possono essere integrati in questo prodotto, ma devono essere forniti dall'operatore.

3. Non esporre l'alimentatore di questo prodotto a pioggia o umidità.

Se all'interno dell'alimentatore penetra dell'acqua c'è il rischio di scosse elettriche.

4. Trattare il cavo di alimentazione con le dovute cautele. Non

scollegare la spina dalla presa di corrente tirando il cavo di alimentazione. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o impigliati aumentano il rischio di scosse elettriche.

5. L'adattatore deve corrispondere alla presa. Non modificare mai la

spina in alcun modo. Spine non modificate e prese corrispondenti riducono il rischio di scosse elettriche. 2 Descrizione delle parti

2.1 CONTENUTO DELLA CONFEZIONE

1. Unità interna (monitor)

2. Unità esterna (campanello)

3. Piastra di montaggio per unità esterna (campanello)

4. Piastre di montaggio per monitor

6. Tasto di chiamata aggiuntivo per unità esterna

9. Manuale di istruzioni

ITIstruzioni per l'uso

4. Slot per scheda MicroSD

4. Tasto di chiamata (sostituibile, tasto supplementare incluso)

5. Tasto di chiamata 2 (sostituibile, tasto supplementare incluso)

6. Selettore durata sblocco serratura (sul retro dell'unità)

ALL'UNITÀ INTERNA (MONITOR) Per montare il monitor, sono necessari i seguenti strumenti: ü Un cacciavite adatto per le viti in dotazione. ü Un trapano e una punta adatta per i tasselli in dotazione. A. Posizionare la piastra di montaggio in dotazione nel punto desiderato. B. Marcare le posizioni delle viti con una penna. C. Praticare i fori necessari. D. Inserire i tasselli. E. Far passare i cavi necessari attraverso la piastra di montaggio. F. Fissare la piastra di montaggio con le viti. G. Ripetere i passi a-f per il secondo monitor.

3.2 FISSARE LA PIASTRA DI MONTAGGIO

ALL'UNITÀ ESTERNA (CAMPANELLO) Per montare l'unità esterna, sono necessari i seguenti strumenti: ü Un cacciavite adatto per le viti in dotazione. ü Un trapano e una punta adatta per i tasselli in dotazione. A. Posizionare la piastra di montaggio in dotazione nel punto desiderato. B. Marcare le posizioni delle viti con una penna. C. Praticare i fori necessari. D. Inserire i tasselli. E. Con un coltello o un oggetto affilato perforare il passacavo. F. Far passare i cavi necessari attraverso la passacavo. G. Fissare la piastra di montaggio con le viti.

3.3 INSTALLAZIONE ELETTRICA

3.3.1 Collegare le morsettiere (monitor e unità

esterna) Sono fornite tre morsettiere. Le morsettiere VERDE (unità esterna) e ARANCIONE (Alimentazione AC) devono essere sempre collegate. Alla morsettiera BLU può essere collegato un monitor aggiuntivo. Per collegare le morsettiere, sono necessari i seguenti strumenti: ü Un piccolo cacciavite a testa piatta. A. Morsettiera VERDE: Allentare le viti dei morsetti.Istruzioni per l'uso

B. Con il morsetto rivolto verso di sé, inserire il filo nero a sinistra e il filo rosso a destra. C. Serrare i morsetti a vite. D. Collegare la/e morsettiere all'unità interna (monitor). E. Allentare i morsetti a vite sull'unità esterna (campanello). (Fare riferimento all'adesivo sull'unità esterna). F. Inserire i fili provenienti dalla morsettiera VERDE nel morsetto a vite dell'unità esterna (campanello). Unità interna (monitor) 1 or 2. G. Ripetere i passaggi a-f per collegare il secondo monitor.

3.3.2 Montare le unità interne e l'unità

esterna ü Un giravite adatto per le viti in dotazione. A. Fissare l'unità interna e l'unità esterna alle piastre di montaggio. B. Serrare la vite sul fondo dell'unità esterna.

3.3.3 Collegare un monitor aggiuntivo (non

fornito) La morsettiera BLU consente di collegare un monitor aggiuntivo al monitor esistente. Questo monitor funge da ripetitore per uno dei monitor principali. Per collegare le morsettiere, sono necessari i seguenti strumenti: ü Un piccolo cacciavite a testa piatta. A. Morsettiera BLU: Allentare le viti dei morsetti. B. Con il morsetto rivolto verso di sé, inserire il filo nero a sinistra e il filo rosso a destra. C. Serrare i morsetti a vite. D. Collegamento della morsettiera al monitor (Fare riferimento all'adesivo sul monitor). E. Ripetere i passaggi a-d per fissare una morsettiera identica all'altra estremità del cavo e collegarla al monitor aggiuntivo.

3.3.4 Collegare l'alimentazione

Per collegare le morsettiere AC, sono necessari i seguenti strumenti: ü Un piccolo cacciavite a testa piatta. A. Morsettiera ARANCIONE: Allentare le viti dei morsetti. B. Con i morsetti rivolti verso di sé: Inserire il filo (-) a sinistra e il filo (+) a destra. C. Serrare i morsetti a vite. D. Collegamento della morsettiera al monitor

3.3.5 Collegare una serratura per porte (non

fornita) All'unità esterna è possibile collegare una serratura comandabile tramite il monitor. Le serrature delle porte sono vendute separatamente. Articolo n.: DB5005 e DB5005L Per collegare la serratura, sono necessari i seguenti strumenti: ü Un piccolo cacciavite a testa piatta. A. Sull'unità esterna: Allentare le viti dei morsetti. (per la posizione fare riferimento all'adesivo sull'unità esterna). B. Inserire i fili (qualsiasi ordine) C. Serrare i morsetti a vite. ITIstruzioni per l'uso

D. Impostare la durata di sblocco della serratura impostando l'interruttore n. 1 sul campanello. Consente di impostare se la serratura resta sbloccata per 1 o 4-7 secondi dopo aver comandato l'apertura della serratura dal monitor. E. Sulla serratura: Allentare i 2 morsetti a vite. (Vedere il manuale fornito con la serratura). F. Inserire i fili (qualsiasi ordine) G. Serrare i morsetti a vite.

3.3.6 Collegare un apricancello (non fornito)

All'unità esterna è possibile collegare un apricancello comandabile tramite il monitor. Per collegare l'apricancello, sono necessari i seguenti strumenti: ü Un piccolo cacciavite a testa piatta. A. Sull'unità esterna: Allentare le viti dei morsetti. (per la posizione fare riferimento all'adesivo sull'unità esterna). B. Inserire i fili. (fare riferimento all'adesivo sull'unità esterna). ð È importante che i fili + e - siano nella posizione corretta. A. Serrare i morsetti a vite. B. Sull'apricancello: (Vedere il manuale fornito con l'apricancello). 4 Sostituire il tasto chiamata Nella confezione è presente un tasto di chiamata aggiuntivo. Questo tasto è contrassegnato con il simbolo di una campanella per indicare chiaramente dove premere. Il tasto di chiamata originale (non contrassegnato) sull'unità esterna è sostituibile. È possibile incidere il proprio nome sul tasto anonimo. 5 Funzioni di base

5.1 RISPONDERE A UNA CHIAMATA

Quando suona il campanello, è possibile: A. Premere il tasto apricancello per aprire il cancello (opzionale). B. Premere il tasto apriporta per aprire la porta (opzionale). C. Premere il tasto videocamera per riprendere un video o scattare una foto. D. Premere il tasto di conversazione per parlare con il visitatore. 6 Schermo principale e menu

• Premere il pulsante home sul monitor per aprire la schermata iniziale. Lo schermo si accende e compare la schermata iniziale. La schermata iniziale consente di accedere ai seguenti menu:

4. Menu riproduzione registrazioni

6. Menu Impostazioni

7. SpegnimentoIstruzioni per l'uso

ü Aprire il menu monitor dallo schermo principale e verificare l'arrivo del video ripreso dalla videocamera del campanello. A. Premere l'icona del cancello per aprirlo. B. Premere l'icona della serratura per aprirla. C. Premere l'icona della foto per scattare una foto. D. Premere l'icona dell'altoparlante per comunicare. ð Premere il pulsante home per uscire dal menu e tornare alla schermata iniziale.

6.2 CITOFONO INTERNO

ü Per usare questa funzione è necessario un monitor aggiuntivo. A. Aprire il menu Citofono dalla schermata principale di uno dei due monitor. ð L'altro monitor inizierà a suonare. B. Premere l'icona di risposta nell'angolo superiore dello schermo del secondo monitor per accettare la chiamata. ð Ora è possibile parlare con un'altra persona da un monitor all'altro. C. Premere l'icona di fine chiamata nell'angolo superiore di uno dei monitor per terminare la chiamata.

6.3 MENU PLAYBACK REGISTRAZIONE

ü Sono disponibili delle registrazioni. A. Aprire il menu playback dallo schermo principale. B. Usare i pulsanti freccia sullo schermo per scorrere le registrazioni. C. Utilizzare i controlli sullo schermo per rivedere o cancellare i filmati registrati.

Sono disponibili delle foto A. Aprire il menu foto dallo schermo principale. B. Usare i pulsanti freccia sullo schermo per scorrere le foto salvate. C. Utilizzare i controlli sullo schermo per rivedere o cancellare le foto registrate.

6.5 MENU IMPOSTAZIONI

A. Selezionare tra foto o registrazioni video B. Durata video C. Numero di foto D. Impostazioni immagine E. Informazioni sul servizio clienti F. Formattazione della scheda MicroSD / Memoria interna G. Impostazioni data e ora H. Impostazioni suoneria e volume

6.5.1 Selezione tra foto o registrazioni video

È possibile scegliere se il citofono scatta una foto o registra il video dei visitatori. ü Selezionando la registrazione video, assicurarsi di avere una scheda MicroSD installata. A. Toccare l'icona del video per selezionare le registrazioni video ITIstruzioni per l'uso

B. Toccare l'icona del video per selezionare le foto

È possibile selezionare la durata della registrazione video. Il video inizia a registrare quando il campanello è attivato. ü Nel menu impostazioni deve essere impostata la registrazione video. A. Premere il pulsante con la durata desiderata, 5-30 secondi.

6.5.3 Numero di foto

È possibile selezionare il numero di foto registrate. Le foto vengono scattate quando il campanello è attivato. ü Nel menu impostazioni deve essere impostata la cattura di foto. A. Premere il pulsante con la quantità desiderata, 1, 3 o 5 foto.

6.5.4 Impostazioni immagine

L'immagine può essere regolata mediante le frecce. Le impostazioni includono:

6.5.5 Informazioni sul servizio clienti

Noi di smartwares abbiamo a cuore i nostri clienti e vogliamo che i prodotti funzionino come previsto. Vi inviamo a contattarci in caso di problemi. Potete anche guardare i nostri video di YouTube scansionando il QR code qui sotto con il telefono! DTP→ Please add QR code here

6.5.6 Formattazione della scheda MicroSD

\Memoria interna La memoria interna viene utilizzata per memorizzare le foto e viene formattata separatamente dai video, che possono essere memorizzati solo su una scheda MicroSD (non fornita). A. Premere l'icona della foto e confermare per formattare la memoria interna B. Premere l'icona del video e confermare per formattare la scheda MicroSD (non fornita).

6.5.7 Impostazioni data e ora

A. Selezionare il campo desiderato da modificare. B. Premere i tasti freccia su o giù per visualizzare il valore desiderato.

6.5.8 Suoneria e volume

La melodia della suoneria e il volume possono essere regolati con i tasti freccia. Le impostazioni includono:

• VolumeIstruzioni per l'uso

• Melodia della suoneria 7 Domande frequenti Problema Soluzione

• Il monitor non si accende. • Verificare che il monitor sia collegato all'alimentazione elettrica.

• Non utilizzare prolunghe, in quanto la tensione potrebbe non essere sufficiente ad alimentare il dispositivo.

• Il monitor è acceso ma non viene visualizzata alcuna immagine.

• La qualità dell'immagine non è buona.

• Controllare i collegamenti dei fili tra l'unità esterna e il monitor (compresa la corretta polarità).

• Regolare la luminosità e il contrasto nel menu delle impostazioni.

• Accertarsi che non vi sia una fonte di luce diretta verso il monitor.

• Il volume è troppo basso. • Regolare il volume

• Apricancello collegato non funziona.

• Verificare l'installazione e il relè a 12 V tramite comandi su filo. Fare riferimento al manuale di istruzioni dell'apricancello.

• L'apricancello collegato e l'apriporta non funzionano.

• Utilizzare accessori idonei alle specifiche, 12 V, 500 mA.

• Il segnale video e audio è troppo debole o con interferenze.

• Il monitor è installato troppo vicino ad altri dispositivi elettronici. Allontanare gli altri dispositivi elettrici.

• Controllare la distanza tra l'unità interna e l'unità esterna e lo spessore dei cavi utilizzati.

• Nessun suono proveniente dall'unità esterna.

• Il microfono potrebbe essere ostruito o sporco. Pulirlo accuratamente con un panno morbido e inumidito. 8 Specifiche Monitor Dimensione schermo 7"(diagonale) Standard colore R.G.B.delta Sistema video PAL/NTSC Pixel effettivi 800 X 3(RGB) X 480 Consumo 450 ± 200 mA Temperatura di esercizio -10 °C ~ +50 °C Umidità di esercizio 85% (Max) Tensione di alimentazione DC 15 V 1 A ITIstruzioni per l'uso
