DIC24122 - Intercomunicador BYRON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Videoportero
Marca	Byron
Modelo	DIC24122
Tamaño de la pantalla	7 pulgadas (diagonal)
Resolución de pantalla	800 × 480 píxeles
Sistema de video	PAL/NTSC
Sensor de imagen (unidad exterior)	1/4" CMOS
Ángulo de visión	Aproximadamente 100°
Iluminación mínima	0 Lux (visión nocturna)
Alimentación	CC 15V, 1A (adaptador de corriente incluido)
Consumo eléctrico	450 ± 200 mA
Temperatura de funcionamiento	-10°C a +50°C
Humedad de funcionamiento	85% HR máx.
Funciones principales	Videoportero, intercomunicador, grabación de video, foto, apertura de puerta y portón (opcional)
Almacenamiento de videos	Tarjeta microSD (no incluida)
Almacenamiento de fotos	Memoria interna y tarjeta microSD
Duración de grabación de video	5 a 30 segundos (ajustable)
Número de fotos por activación	1, 3 o 5
Ajustes de imagen	Brillo, contraste, saturación
Intercomunicador interior	Comunicación entre dos pantallas (pantalla adicional requerida)
Contenido del paquete	Unidad interior, unidad exterior, placas de montaje, adaptador de CA, cables, bornes de conexión, botón de llamada adicional, manual, tornillos y tacos

Preguntas frecuentes - DIC24122 BYRON

La pantalla no se enciende, ¿qué hacer?

Verifique que la pantalla esté correctamente conectada a la alimentación. No use una extensión porque el voltaje podría ser insuficiente.

La pantalla se enciende pero no se muestra ninguna imagen.

Verifique las conexiones de los cables entre la unidad exterior y la pantalla, respetando la polaridad (cable negro a la izquierda, rojo a la derecha).

La calidad de imagen es mala, ¿cómo mejorarla?

Ajuste el brillo y el contraste en el menú de configuración. Evite las fuentes de luz directa hacia la pantalla.

El volumen es demasiado bajo.

Aumente el volumen en el menú Configuración > Tono y volumen.

El abrepuertas conectado no funciona.

Pruebe la instalación y el relé de 12V mediante el comando cableado. Consulte el manual del abrepuertas.

El abrepuertas y la cerradura eléctrica no funcionan.

Use accesorios adecuados con las especificaciones 12V, 500 mA.

La señal de video y audio es débil o está perturbada.

Aleje la pantalla de otros dispositivos electrónicos. Verifique la distancia y el grosor de los cables entre las unidades.

No sale ningún sonido de la unidad exterior.

El micrófono puede estar obstruido. Límpielo suavemente con un paño suave y húmedo.

¿Cómo formatear la tarjeta microSD o la memoria interna?

Vaya a Menú Configuración > Formatear tarjeta micro SD / memoria interna. Presione el ícono de foto para la memoria interna o el ícono de video para la tarjeta microSD, luego confirme.

¿Cómo ajustar la fecha y la hora?

En Menú Configuración > Ajustes de fecha y hora, seleccione el campo a modificar y use las flechas arriba/abajo para ajustar.

MANUAL DE USUARIO DIC24122 BYRON

ES Manual de usuario

PT Manual de utilizador

SV Bruksanvisning

1.1 Seguridad en la instalación....64
1.2 Seguridad en el funcionamiento 64

2 Descripción de las piezas 64

2.1 Contenido de la caja 64
2.2 Unidad para interior (monitor) 65
2.3 Unidad para exterior (timbre) 65

3 Instalación 65

3.1 Colocación de la placa de montaje de la unidad para interior (monitor)....65
3.2 Colocación de la placa de montaje de la unidad para exterior (timbre)....65

3.3 Instalación eléctrica 65

3.3.1 Conexión de los bloques de terminales (monitor y unidad para exterior).... 66
3.3.2 Montaje de las unidades para interior y de la unidad para exterior 66
3.3.3 Conexión de un monitor adicional (no incluido) 66
3.3.4 Conexión de la alimentación de CA.... 66
3.3.5 Conexión de una cerradura de puerta (no incluida).... 67
3.3.6 Conexión de un abreverjas (no incluido) 67

4 Sustitución del botón de llamada 67

5 Funciones básicas....68

lxii

Byron Índice

5.1 Repuesta a una llamada....68

6 Pantalla de inicio y menús....68

6.1 Menú del monitor 68
6.2 Intercomunicador interno 68
6.3 Menú de reproducción de grabaciones....68
6.4 Menú de fotografías 69
6.5 Menú de ajustes....69

6.5.1 Selección de fotografías o grabaciones en vídeo 69
6.5.2 Duración del vídeo 69
6.5.3 Número de fotografías 69
6.5.4 Ajustes de imagen 69
6.5.5 Información de atención al cliente 69
6.5.6 Formateo de la tarjeta MicroSD\memoria interna 70
6.5.7 Ajustes de fecha y hora 70
6.5.8 Timbre y volumen....70

7 Preguntas más frecuentes....70
8 Especificaciones....71
9 Medio ambiente....71
10 Declaración de conformidad 72

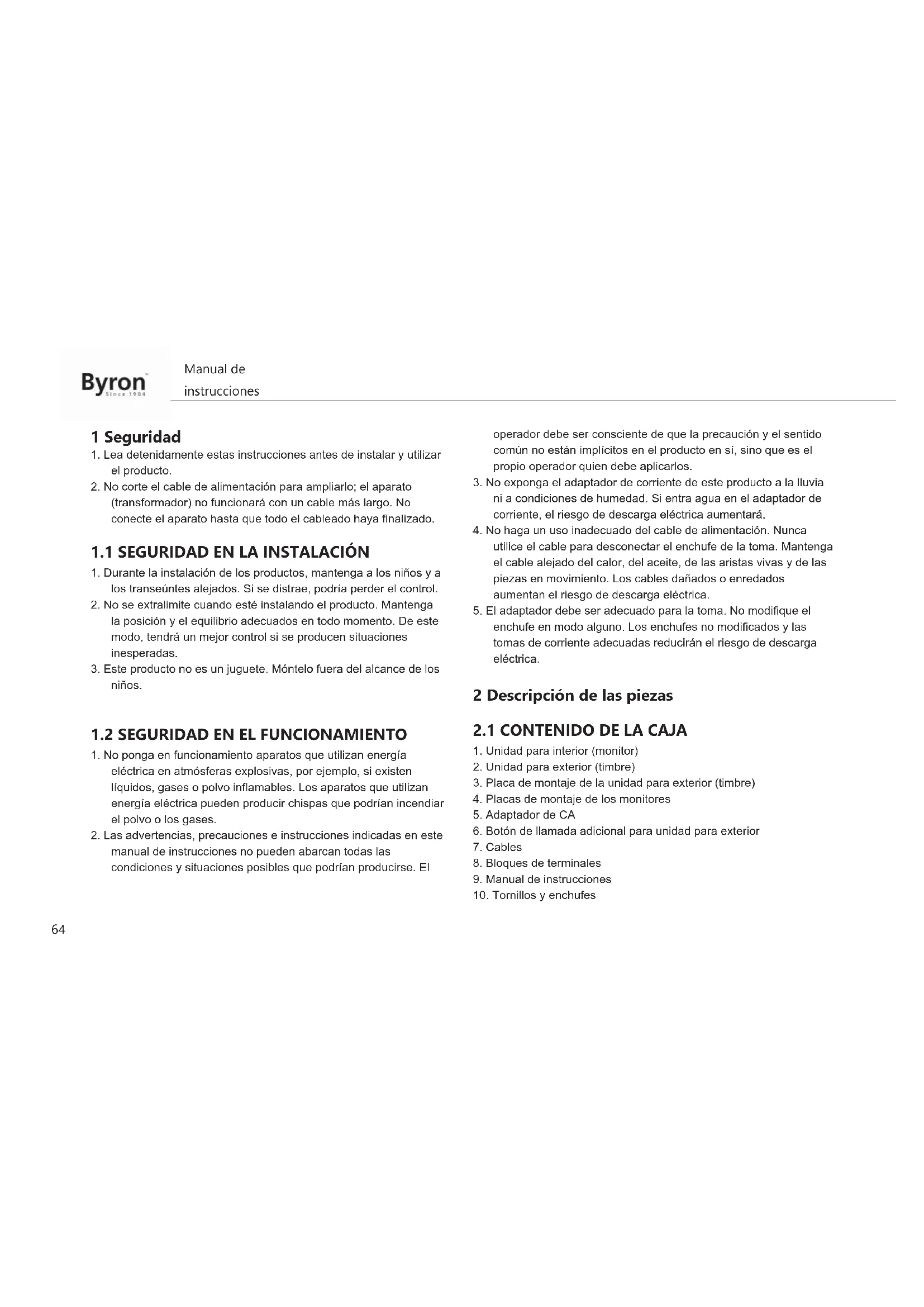

1 Seguridad

1. Lea detenidamente estas instrucciones antes de instalar y utilizar el producto.
2. No corte el cable de alimentación para ampliarlo; el aparato (transformador) no funcionará con un cable más largo. No conecte el aparato hasta que todo el cableado haya finalizado.

1.1 SEGURIDAD EN LA INSTALACIÓN

1. Durante la instalación de los productos, mantenga a los niños y a los transeúntes alejados. Si se distrae, podría perder el control.
2. No se extralimite cuando esté instalando el producto. Mantenga la posición y el equilibrio adecuados en todo momento. De este modo, tendrá un mejor control si se producen situaciones inesperadas.
3. Este producto no es un juguete. Móntelo fuera del alcance de los niños.

1.2 SEGURIDAD EN EL FUNCIONAMIENTO

1. No ponga en funcionamiento aparatos que utilizan energía eléctrica en atmósferas explosivas, por ejemplo, si existen líquidos, gases o polvo inflamables. Los aparatos que utilizan energía eléctrica pueden producir chispas que podrían incendiar el polvo o los gases.
2. Las advertencias, precauciones e instrucciones indicadas en este manual de instrucciones no pueden abarcan todas las condiciones y situaciones posibles que podrían producirse. El

operador debe ser consciente de que la precaución y el sentido común no están implícitos en el producto en sí, sino que es el propio operador quien debe aplicarlos.

1. No exponga el adaptador de corriente de este producto a la lluvia ni a condiciones de humedad. Si entra agua en el adaptador de corriente, el riesgo de descarga eléctrica aumentará.
2. No haga un uso inadecuado del cable de alimentación. Nunca utilice el cable para desconectar el enchufe de la toma. Mantenga el cable alejado del calor, del aceite, de las aristas vivas y de las piezas en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
3. El adaptador debe ser adecuado para la toma. No modifique el enchufe en modo alguno. Los enchufes no modificados y las tomas de corriente adecuadas reducirán el riesgo de descarga eléctrica.

2 Descripción de las piezas

2.1 CONTENIDO DE LA CAJA

1. Unidad para interior (monitor)
2. Unidad para exterior (timbre)
3. Placa de montaje de la unidad para exterior (timbre)
4. Placas de montaje de los monitores
5. Adaptador de CA
6. Botón de llamada adicional para unidad para exterior
7. Cables
8. Bloques de terminales
9. Manual de instrucciones
10. Tornillos y enchufes

2.2 UNIDAD PARA INTERIOR (MONITOR)

1. Micrófono
2. Botón de inicio
3. Pantalla táctil
4. Ranura de tarjeta MicroSD

2.3 UNIDAD PARA EXTERIOR (TIMBRE)

1. Micrófono
2. Cámara
3. Altavoz
4. Botón de llamada (botón adicional reemplazable incluido)
5. Botón de llamada 2 (botón adicional reemplazable incluido)
6. Temporizador de liberación de la cerradura (en la parte posterior de la unidad)

3 Instalación

3.1 COLOCACIÓN DE LA PLACA DE MONTAJE DE LA UNIDAD PARA INTERIOR (MONITOR)

Para montar el monitor, necesitará las siguientes herramientas:

√ Un destornillador adecuado para los tornillos incluidos.
√ Una taladradora y broca adecuada para los tapones roscados incluidos.

A. Coloque la placa de montaje suministrada en el lugar deseado.
B. Marque las posiciones de los tornillos con un bolígrafo.
C. Perfore los orificios necesarios.
D. Inserte los tacos.

E. Pase los cables correspondientes a través de la placa de montaje.
F. Apriete la placa de montaje con los tornillos.
G. Para el segundo monitor, repita los pasos del a al f.

3.2 COLOCACIÓN DE LA PLACA DE MONTAJE DE LA UNIDAD PARA EXTERIOR (TIMBRE)

Para montar la unidad para exterior, necesitará las siguientes herramientas:

√ Un destornillador adecuado para los tornillos incluidos.
√ Una taladradora y broca adecuada para los tapones roscados incluidos.

A. Coloque la placa de montaje suministrada en el lugar deseado.
B. Marque las posiciones de los tornillos con un bolígrafo.
C. Perfore los orificios necesarios.
D. Inserte los tacos.
E. Con la ayuda de un cuchillo u objeto punzante, perfore la prensaestopa de cable.
F. Pase los cables correspondientes a través de la prensaestopa de cable.
G. Apriete la placa de montaje con los tornillos.

3.3 INSTALACIÓN ELÉCTRICA

3.3.1 Conexión de los bloques de terminales (monitor y unidad para exterior)

Hay tres bloques de terminales incluidos. Los bloques de terminales VERDE (unidad para exterior) y NARANJA (alimentación de CA) siempre son necesarios. Si desea conectar un monitor adicional, también está disponible un bloque de terminales AZUL.

Para conectar los bloques de terminales, necesitará la siguiente herramienta:

√ Un destornillador plano pequeño.

A. Bloque de terminales VERDE: afloje los tornillos del terminal.
B. Con el terminal dirigido hacia usted, introduzca el cable negro por la izquierda y el cable rojo por la derecha.
C. Apriete los tornillos del terminal.
D. Conecte el bloque o los bloques de terminales a la unidad para interior (monitor).
E. Afloje los tornillos del terminal de la unidad para exterior (timbre). (Fijese en la pegatina de la unidad para exterior).
F. Introduzca los cables del bloque de terminales VERDE en el terminal de tornillo de la unidad para exterior (timbre). Unidad para interior (monitor) 1 o 2.
G. Para el segundo monitor, repita los pasos del a al f.

3.3.2 Montaje de las unidades para interior y de la unidad para exterior

√ Un destornillador adecuado para los tornillos incluidos.

A. Coloque las unidades para interior y la unidad para exterior en las placas de montaje.

B. Apriete el tornillo situado en la parte inferior de la unidad para exterior.

3.3.3 Conexión de un monitor adicional (no incluido)

Si desea conectar un monitor adicional al monitor existente, también está disponible un bloque de terminales AZUL. Este monitor actúa como repetidor de uno de los monitores principales.

Para conectar los bloques de terminales, necesitará la siguiente herramienta:

√ Un destornillador plano pequeño.

A. Bloque de terminales AZUL: afloje los tornillos del terminal.
B. Con el terminal dirigido hacia usted, introduzca el cable negro por la izquierda y el cable rojo por la derecha.
C. Apriete los tornillos del terminal.
D. Conecte el bloque de terminales al monitor. (Fíjese en la pegatina del monitor para saber su posición).
E. Repita los pasos del a al d para apretar un bloque de terminales idéntico en el otro extremo del cable y conectarlo al monitor adicional.

3.3.4 Conexión de la alimentación de CA

Para conectar los bloques de terminales de CA, necesitará la siguiente herramienta:

√ Un destornillador plano pequeño.

A. Bloque de terminales NARANJA: afloje los tornillos del terminal.

B. Con el terminal dirigido hacia usted, introduzca el cable (-) por la izquierda y el cable (+) por la derecha.
C. Apriete los tornillos del terminal.
D. Conecte el bloque o los bloques de terminales al monitor.

3.3.5 Conexión de una cerradura de puerta (no incluida)

Es posible conectar una cerradura a la unidad para exterior que se podrá abrir a través del monitor. Las cerraduras de puertas se venden por separado. Artículo número: DB5005 y DB5005L

Para conectar la cerradura de la puerta, necesitará la siguiente herramienta:

√ Un destornillador plano pequeño.

A. En la unidad para exterior: afloje los tornillos del terminal. (Para conocer su posición, fíjese en la pegatina de la unidad para exterior).
B. Introduzca los cables (en cualquier orden).
C. Apriete los tornillos del terminal.
D. Configure el temporizador de liberación de la cerradura a través del interruptor de ajuste número 1 del timbre. Podrá definir si la cerradura se liberará durante 1 segundo o entre 4 y 7 segundos una vez se haya abierto la cerradura en el monitor.
E. En la cerradura: afloje los 2 tornillos del terminal. (Consulte el manual de la cerradura de la puerta).
F. Introduzca los cables (en cualquier orden).
G. Apriete los tornillos del terminal.

3.3.6 Conexión de un abreverjas (no incluido)

Es posible conectar un abreverjas a la unidad para exterior que se puede abrir a través del monitor.

Para conectar el abreverjas, necesitará la siguiente herramienta: √ Un destornillador plano pequeño.

A. En la unidad para exterior: afloje los tornillos del terminal. (Para conocer su posición, fíjese en la pegatina de la unidad para exterior).
B. Introduzca los cables. (Para conocer su posición, fijese en la pegatina de la unidad para exterior).
Es importante que los cables + y – estén en la posición correcta.

A. Apriete los tornillos del terminal.

B. En el abreverjas: (Consulte el manual del abreverjas).

4 Sustitución del botón de llamada

En la caja se incluye un botón de llamada adicional. Este botón está marcado con una campana para evitar confusiones sobre dónde se debe pulsar.

Es posible sustituir el botón de llamada original (sin marca) de la unidad para exterior.

En el botón en blanco puede grabar su nombre.

5 Funciones básicas

5.1 REPUESTA A UNA LLAMADA

Cuando suene el timbre, puede:

A. Pulsar el botón de la verja para abrir la verja (opcional).
B. Pulsar el botón de la cerradura para abrir la puerta (opcional).
C. Pulsar el botón de cámara para hacer un vídeo o una fotografía.
D. Pulsar el botón correspondiente para hablar con el visitante.

6 Pantalla de inicio y menús

- Pulse el botón de inicio en el monitor para abrir la pantalla de inicio. La pantalla se encenderá y podrá ver la pantalla de inicio.

Desde la pantalla de inicio podrá acceder a los siguientes menús:

1. Fecha/hora
2. Menú del monitor
3. Menú del intercomunicador
4. Menú de reproducción de grabaciones
5. Menú de fotografías
6. Menú de ajustes
7. Apagado

6.1 MENÚ DEL MONITOR

√ Abra el menú del monitor desde la pantalla de inicio para ver las imágenes en directo de la cámara del timbre.

A. Pulse el icono de verja para abrir la verja.

B. Pulse el icono de cerradura para abrir la cerradura.
C. Pulse el icono de foto para hacer una fotografía.
D. Pulse el icono del altavoz para comunicarse.
⇒ Pulse el botón de inicio para salir del menú y volver a la pantalla de inicio.

6.2 INTERCOMUNICADOR INTERNO

√ Para utilizar esta función es necesario un monitor adicional.

A. Abra el menú del intercomunicador desde la pantalla de inicio de uno de los monitores.
El otro monitor empezará a sonar.

B. Para aceptar la llamada, pulse el icono de respuesta situado en la esquina superior de la pantalla del segundo monitor.

→ Ahora podrá hablar con otra persona a través de los monitores.

C. Para finalizar la llamada, pulse el icono de finalización de llamada situado en la esquina superior de uno de los monitores.

6.3 MENÚ DE REPRODUCCIÓN DE GRABACIONES

√ Ha realizado grabaciones.

A. Abra el menú de reproducción desde la pantalla de inicio.
B. Utilice los botones de las flechas que se muestran en pantalla para desplazarse por las grabaciones.
C. Utilice los controles en pantalla para revisar o eliminar las imágenes grabadas.

6.4 MENÚ DE FOTOGRAFÍAS

Ha hecho fotografías.

A. Abra el menú de fotografías desde la pantalla de inicio.
B. Utilice los botones de las flechas que se muestran en pantalla para desplazarse por las fotografías guardadas.
C. Utilice los controles en pantalla para revisar o eliminar las fotografías guardadas.

6.5 MENÚ DE AJUSTES

A. Selección de fotografías o grabaciones en vídeo
B. Duración del vídeo
C. Número de fotografías
D. Ajustes de imagen
E. Información de atención al cliente
F. Formateo de la tarjeta MicroSD\memoria interna
G. Ajustes de fecha y hora
H. Ajustes de timbre y volumen

6.5.1 Selección de fotografías o grabaciones en vídeo

Puede elegir si prefiere que el intercomunicador haga fotografías o vídeos de sus visitantes.

√ Si selecciona la grabación de vídeo, asegúrese de que haya una tarjeta MicroSD colocada.

A. Para seleccionar las grabaciones en vídeo, toque el icono de vídeo.

B. Para seleccionar las fotografías, toque el icono de fotografía.

6.5.2 Duración del vídeo

Puede seleccionar la duración de la grabación del vídeo. El vídeo empieza a grabar cuando se activa el timbre.

√ Es necesario seleccionar el vídeo en el menú de ajustes.

A. Pulse el botón con la duración deseada: entre 5 y 30 segundos.

6.5.3 Número de fotografías

Puede seleccionar cuántas fotografías se grabarán. Las fotografías se hacen cuando se activa el timbre.

√ Es necesario seleccionar las fotografías en el menú de ajustes.

A. Pulse el botón con la cantidad deseada: 1, 3 o 5 fotografías.

6.5.4 Ajustes de imagen

La imagen puede ajustarse con las flechas. Los ajustes incluyen:

• Brillo
• Contraste
• Saturación de color

6.5.5 Información de atención al cliente

En smartwares, nos preocupan nuestros clientes y que los productos funcionen de manera adecuada. Si tiene algún problema, póngase en contacto con nosotros. Si lo desea, también puede ver nuestros vídeos de YouTube. Para ello, escanee con su teléfono el código QR que aparece a continuación.

DTP→ Please add QR code here

6.5.6 Formateo de la tarjeta MicroSD \memoria interna

La memoria interna se utiliza para almacenar fotografías y se formatea de manera independiente a los vídeos, que solo pueden almacenarse en una tarjeta MicroSD (no incluida).

A. Pulse el icono de fotografía y confirme que desea formatear la memoria interna.
B. Pulse el icono de vídeo y confirme que desea formatear la tarjeta MicroSD (no incluida).

6.5.7 Ajustes de fecha y hora

A. Seleccione el campo que desee modificar.
B. Pulse las teclas hacia arriba o hacia abajo hasta que se muestre el valor deseado.

6.5.8 Timbre y volumen

El volumen y la melodía del timbre puede ajustarse con las teclas de las flechas. Los ajustes incluyen:

• Volumen
- Melodía del timbre

7 Preguntas más frecuentes

Problema Solución

• El monitor no se enciende. • Asegúrese de que el monitor esté conectado a la fuente de alimentación.
• No utilice cables alargadores, ya que la tensión recibida podría no ser suficiente para encender el aparato.
• El monitor está encendido, pero no se muestra ninguna imagen.
• La calidad de la imagen no es buena.
• Compruebe las conexiones de los cables entre la unidad para exterior y el monitor (compruebe también que la polaridad sea la correcta).
• Ajuste el brillo y el contraste en el menú de ajustes.
• Asegúrese de que no hay una fuente de luz directa impactando en el monitor.
• El volumen es demasiado bajo.
• El abreverjas conectado no funciona.
• Ajuste el volumen.
• Compruebe la instalación y el relé de 12 V con el control de cableado. Consulte el manual de instrucciones del abreverjas.
• El abreverjas y la cerradura eléctrica conectados no funcionan.

• Utilice los accesorios adecuados con especificación de 12 V, 500 mA.

• La señal de vídeo y audio es demasiado débil o tiene interferencias.

• El monitor está instalado demasiado cerca de otros equipos electrónicos. Aleje los otros equipos electrónicos.
• Compruebe la distancia entre la unidad para interior y la unidad para exterior, y el grosor de los cables utilizados.
• La unidad para exterior no emite ningún sonido.
• Es posible que el micrófono esté obstruido o sucio. Límpielo con cuidado con un paño limpio suave.

8 Especificaciones Monitor

Tamaño de la pantalla 7"(diagonal)

Configuración de color Delta RGB

Sistema de vídeo PAL/NTSC

Píxeles efectivos 800X3(RGB)X480

Corriente de consumo 450±200 mA

Temperatura de funcionamiento -10°C \~ +50°C

Humedad de funcionamiento 85 % (máx.)

Tensión de suministro 15 V CC 1 A

Timbre

Tipo de sensor de imagen 1/4"CMOS

Ángulo de visión Aproximadamente 100o

Iluminación mínima 0 lux

Distancia de visión nocturna 0,5 \~ 1 m

Temperatura de -10^ +50^

funcionamiento

Humedad de funcionamiento ≤85 % HR

9 Medio ambiente

Este aparato no debe desecharse con la basura doméstica al su vida útil, sino que se debe entregar en un punto de la para el reciclaje de aparatos eléctricos y electrónicos. Este o en el aparato, manual de instrucciones y embalaje quiere su atención sobre esta importante cuestión. Los materiales dos en este aparato se pueden reciclar. Mediante el reciclaje etrodomésticos, usted contribuye a fomentar la protección del ambiente. Solicite más información sobre los puntos de la a las autoridades locales.

Soporte

Encontrará toda la información disponible y las piezas de repuesto en www.chbyron.eu.

Lea el manual antes del uso y almacene con cuidado para un uso posterior y para el mantenimiento.

Manual de

instrucciones

Si lo desea, también puede ver nuestros vídeos de YouTube. Para ello, escanee con su teléfono el código QR que aparece a continuación.

10 Declaración de conformidad

Por la presente, Smartwares Europe, declara que el tipo de equipo DIC-24122 es conforme con la Directiva 2014/53/UE.

El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.chbyron.eu/doc

Índice

1 Segurança 76

6.5.3 Número de fotografías 81

6.5.3 Número de fotografías
