DIC-24102 - Intercomunicador BYRON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Videoportero con pantalla táctil
Marca	BYRON
Modelo	DIC-24102
Tamaño de la pantalla	7 pulgadas (diagonal)
Resolución de pantalla	800 x 3 (RGB) x 480 píxeles
Sistema de video	PAL / NTSC
Alimentación	DC 15 V / 1 A (adaptador de corriente incluido)
Consumo eléctrico	450 ± 200 mA
Temperatura de funcionamiento	-1 °C a +50 °C
Humedad de funcionamiento	85 % máx.
Almacenamiento de fotos	Memoria interna (formateable)
Almacenamiento de videos	Tarjeta micro SD (no incluida)
Funciones principales	Interfono, videovigilancia, foto, grabación de video, apertura de puerta/portón, intercomunicación entre pantallas
Contenido del paquete	Pantalla, placa de montaje, adaptador de CA, cables, terminales de conexión, manual, tornillos y tacos
Seguridad	Instalación fuera del alcance de los niños, no usar alargador, evitar la humedad
Mantenimiento y limpieza	Limpiar con un paño suave y húmedo
Piezas de repuesto y reparabilidad	Servicio al cliente y piezas en www.chbyron.eu

Preguntas frecuentes - DIC-24102 BYRON

La pantalla no enciende, ¿qué hacer?

Verifique que la pantalla esté bien conectada a la fuente de alimentación. No use alargador, ya que la tensión podría ser insuficiente.

La pantalla se enciende pero no muestra imagen, ¿por qué?

Verifique las conexiones de los cables entre la unidad exterior y la pantalla, respetando la polaridad correcta.

¿Cómo mejorar la calidad de la imagen?

Ajuste el brillo y el contraste en el menú Configuración. Evite cualquier fuente de luz directa sobre la pantalla.

El volumen del interfono es demasiado bajo, ¿cómo aumentarlo?

Acceda al menú Configuración, luego ajuste el volumen con las teclas de flecha.

El abre-puertas conectado no funciona, ¿qué verificar?

Pruebe la instalación y el relé de 12 V con el comando cableado. Use accesorios adecuados (12 V, 500 mA) y una cerradura con desbloqueo mecánico.

La señal de video y audio está perturbada, ¿qué hacer?

Aleje la pantalla de otros dispositivos electrónicos. Verifique la distancia entre las unidades y el grosor de los cables.

No sale sonido de la unidad exterior, ¿cómo solucionarlo?

El micrófono puede estar obstruido o dañado. Límpielo suavemente con un paño suave y húmedo.

¿Puedo usar una tarjeta micro SD para las fotos?

No, las fotos se almacenan en la memoria interna. La tarjeta micro SD está reservada para grabaciones de video.

¿Cómo formatear la memoria interna o la tarjeta micro SD?

En el menú Configuración, seleccione el ícono de foto para formatear la memoria interna, o el ícono de video para formatear la tarjeta micro SD.

¿Dónde encontrar piezas de repuesto o videos de ayuda?

Visite www.chbyron.eu para piezas de repuesto y soporte. Escanee el código QR en el manual para videos de YouTube.

MANUAL DE USUARIO DIC-24102 BYRON

ES Manual de usuario

PT Manual de utilizador

SV Bruksanvisning

1.1 Seguridad en la instalación....55
1.2 Seguridad en el funcionamiento 55

2 Descripción de las piezas....55

2.1 Contenido de la caja 55
2.2 Unidad para interior (monitor) 56

3 Instalación....56

3.1 Colocación de la placa de montaje de la unidad para interior (monitor).... 56
3.2 Instalación eléctrica 56

3.2.1 Conexión de un monitor adicional.... 56
3.2.2 Conexión de la alimentación de CA.... 56
3.2.3 Montaje de la unidad para interior 57

4 Funciones básicas....57

4.1 Repuesta a una llamada 57

5 Pantalla de inicio y menús.... 57

5.1 Menú del monitor 57
5.2 Menú del intercomunicador....57
5.3 Menú de reproducción de grabaciones.... 58

Índice Byron

5.4 Menú de fotografías....58
5.5 Menú de ajustes.... 58

5.5.1 Selección de fotografías o grabaciones en vídeo 58
5.5.2 Duración del vídeo 58
5.5.3 Número de fotografías 58
5.5.4 Ajustes de imagen 58
5.5.5 Información de atención al cliente 59
5.5.6 Formateo de la tarjeta MicroSD\memoria interna 59
5.5.7 Ajustes de fecha y hora 59
5.5.8 Timbre y volumen.... 59

6 Preguntas más frecuentes....59
7 Especificaciones....60
8 Medio ambiente....60
9 Declaración de conformidad 61

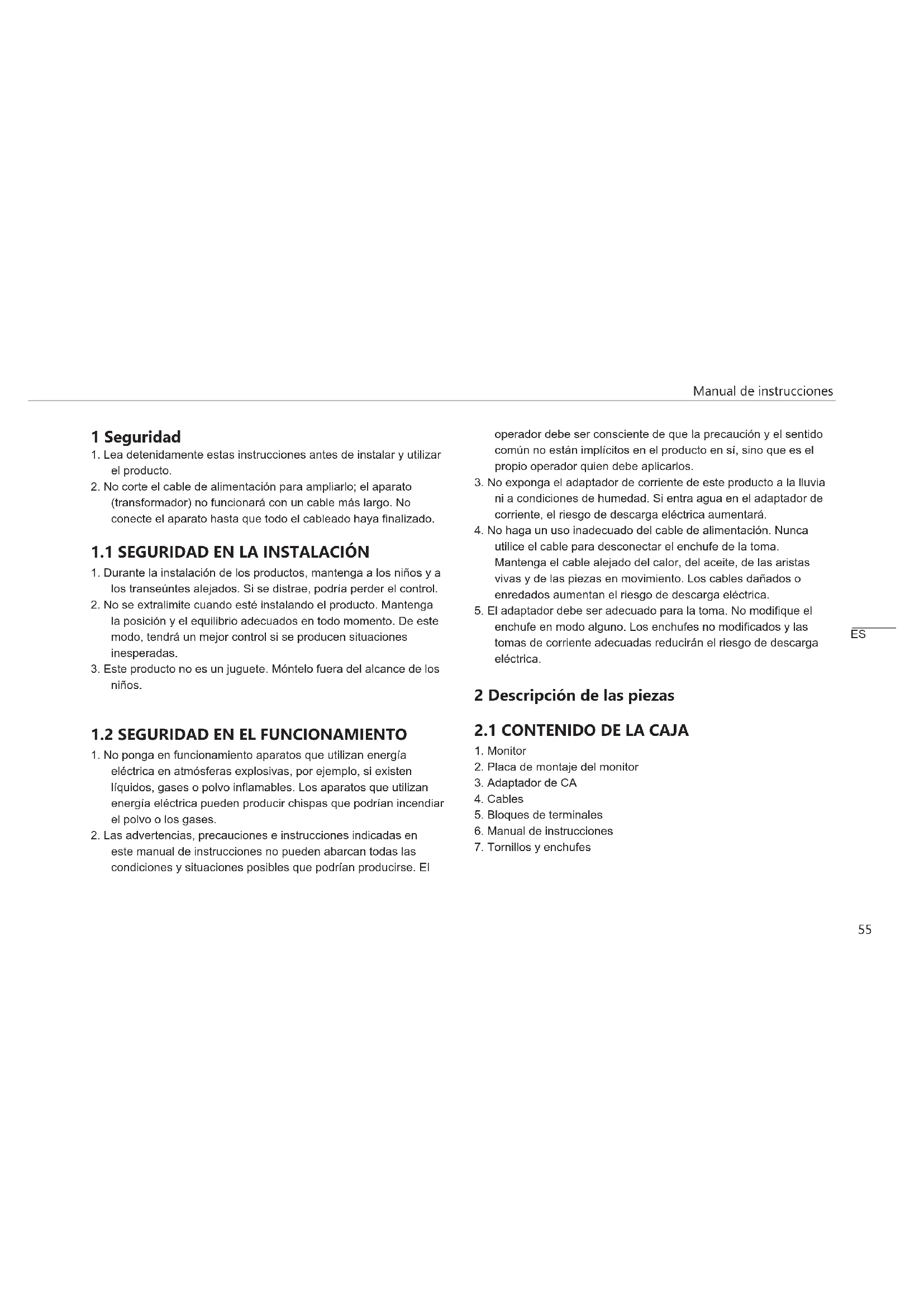

1 Seguridad

1. Lea detenidamente estas instrucciones antes de instalar y utilizar el producto.
2. No corte el cable de alimentación para ampliarlo; el aparato (transformador) no funcionará con un cable más largo. No conecte el aparato hasta que todo el cableado haya finalizado.

1.1 SEGURIDAD EN LA INSTALACIÓN

1. Durante la instalación de los productos, mantenga a los niños y a los transeúntes alejados. Si se distrae, podría perder el control.
2. No se extralimite cuando esté instalando el producto. Mantenga la posición y el equilibrio adecuados en todo momento. De este modo, tendrá un mejor control si se producen situaciones inesperadas.
3. Este producto no es un juguete. Móntelo fuera del alcance de los niños.

1.2 SEGURIDAD EN EL FUNCIONAMIENTO

1. No ponga en funcionamiento aparatos que utilizan energía eléctrica en atmósferas explosivas, por ejemplo, si existen líquidos, gases o polvo inflamables. Los aparatos que utilizan energía eléctrica pueden producir chispas que podrían incendiar el polvo o los gases.
2. Las advertencias, precauciones e instrucciones indicadas en este manual de instrucciones no pueden abarcan todas las condiciones y situaciones posibles que podrían producirse. El

operador debe ser consciente de que la precaución y el sentido común no están implícitos en el producto en sí, sino que es el propio operador quien debe aplicarlos.

1. No exponga el adaptador de corriente de este producto a la lluvia ni a condiciones de humedad. Si entra agua en el adaptador de corriente, el riesgo de descarga eléctrica aumentará.
2. No haga un uso inadecuado del cable de alimentación. Nunca utilice el cable para desconectar el enchufe de la toma. Mantenga el cable alejado del calor, del aceite, de las aristas vivas y de las piezas en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
3. El adaptador debe ser adecuado para la toma. No modifique el enchufe en modo alguno. Los enchufes no modificados y las tomas de corriente adecuadas reducirán el riesgo de descarga eléctrica.

2 Descripción de las piezas

2.1 CONTENIDO DE LA CAJA

1. Monitor
2. Placa de montaje del monitor
3. Adaptador de CA
4. Cables
5. Bloques de terminales
6. Manual de instrucciones
7. Tornillos y enchufes

2.2 UNIDAD PARA INTERIOR (MONITOR)

1. Micrófono
2. Botón de inicio
3. Pantalla táctil
4. Ranura de tarjeta MicroSD

3 Instalación

3.1 COLOCACIÓN DE LA PLACA DE MONTAJE DE LA UNIDAD PARA INTERIOR (MONITOR)

Para montar el monitor, necesitará las siguientes herramientas:

√ Un destornillador adecuado para los tornillos incluidos.
√ Una taladradora y broca adecuada para los tapones roscados incluidos.

A. Coloque la placa de montaje suministrada en el lugar deseado.
B. Marque las posiciones de los tornillos con un bolígrafo.
C. Perfore los orificios necesarios.
D. Inserte los tacos.
E. Pase los cables correspondientes a través de la placa de montaje.
F. Apriete la placa de montaje con los tornillos.

3.2 INSTALACIÓN ELÉCTRICA

3.2.1 Conexión de un monitor adicional

Para conectar un monitor adicional al monitor existente, también está disponible un bloque de terminales AZUL. El monitor adicional actúa como repetidor de uno de los monitores principales.

Para conectar los bloques de terminales, necesitará la siguiente herramienta:

√ Un destornillador plano pequeño.

A. Bloque de terminales AZUL: afloje los tornillos del terminal.
B. Con el terminal dirigido hacia usted, introduzca el cable negro por la izquierda y el cable rojo por la derecha.
C. Apriete los tornillos del terminal.
D. Conecte el bloque de terminales al monitor existente. (Fíjese en la pegatina del monitor existente para saber su posición).
E. Repita los pasos del a al d para apretar un bloque de terminales idéntico en el otro extremo del cable y conectarlo al monitor adicional.

3.2.2 Conexión de la alimentación de CA

Para conectar los bloques de terminales de CA, necesitará la siguiente herramienta:

√ Un destornillador plano pequeño.

A. Bloque de terminales NARANJA: afloje los tornillos del terminal.
B. Con el terminal dirigido hacia usted, introduzca el cable (-) por la izquierda y el cable (+) por la derecha.

C. Apriete los tornillos del terminal.
D. Conecte el bloque o los bloques de terminales al monitor.

3.2.3 Montaje de la unidad para interior

√ Un destornillador adecuado para los tornillos incluidos.

A. Coloque la unidad para interior en la placa de montaje.

4 Funciones básicas

4.1 REPUESTA A UNA LLAMADA

Cuando suene el timbre, puede:

A. Pulsar el botón de la verja para abrir la verja (opcional).
B. Pulsar el botón de la cerradura para abrir la puerta (opcional).
C. Pulsar el botón de cámara para hacer un vídeo o una fotografía.
D. Pulsar el botón correspondiente para hablar con el visitante.

5 Pantalla de inicio y menús

- Pulse el botón de inicio en el monitor para abrir la pantalla de inicio. La pantalla se encenderá y podrá ver la pantalla de inicio.

Desde la pantalla de inicio podrá acceder a los siguientes menús:

1. Fecha/hora
2. Menú del monitor
3. Menú del intercomunicador

4. Menú de reproducción de grabaciones

5. Menú de fotografías

6. Menú de ajustes
7. Apagado

5.1 MENÚ DEL MONITOR

√ Abra el menú del monitor desde la pantalla de inicio para ver las imágenes en directo de la cámara del timbre.

A. Pulse el icono de verja para abrir la verja.
B. Pulse el icono de cerradura para abrir la cerradura.
C. Pulse el icono de foto para hacer una fotografía.
D. Pulse el icono del altavoz para comunicarse.

⇒ Pulse el botón de inicio para salir del menú y volver a la pantalla de inicio.

5.2 MENÚ DEL INTERCOMUNICADOR

√ Para utilizar esta función es necesario un monitor adicional.

A. Abra el menú del intercomunicador desde la pantalla de inicio de uno de los monitores.
→ El otro monitor empezará a sonar.
B. Para aceptar la llamada, pulse el icono de respuesta situado en la esquina superior de la pantalla del segundo monitor.
⇒ Ahora podrá hablar con otra persona a través de los monitores.
C. Para finalizar la llamada, pulse el icono de finalización de llamada situado en la esquina superior de uno de los monitores.

5.3 MENÚ DE REPRODUCCIÓN DE GRABACIONES

√ Ha realizado grabaciones.

A. Abra el menú de reproducción desde la pantalla de inicio.
B. Utilice los botones de las flechas que se muestran en pantalla para desplazarse por las grabaciones.
C. Utilice los controles en pantalla para revisar o eliminar las imágenes grabadas.

5.4 MENÚ DE FOTOGRAFÍAS

Ha hecho fotografías.

A. Abra el menú de fotografías desde la pantalla de inicio.
B. Utilice los botones de las flechas que se muestran en pantalla para desplazarse por las fotografías guardadas.
C. Utilice los controles en pantalla para revisar o eliminar las fotografías guardadas.

5.5 MENÚ DE AJUSTES

A. Selección de fotografías o grabaciones en vídeo
B. Duración del vídeo
C. Número de fotografías
D. Ajustes de imagen
E. Información de atención al cliente
F. Formateo de la tarjeta MicroSD\memoria interna
G. Ajustes de fecha y hora
H. Ajustes de timbre y volumen

5.5.1 Selección de fotografías o grabaciones en vídeo

Puede elegir si prefiere que el intercomunicador haga fotografías o vídeos de sus visitantes.

√ Si selecciona la grabación de vídeo, asegúrese de que haya una tarjeta MicroSD colocada.

A. Para seleccionar las grabaciones en vídeo, toque el icono de vídeo.
B. Para seleccionar las fotografías, toque el icono de fotografía.

5.5.2 Duración del vídeo

Puede seleccionar la duración de la grabación del vídeo. El vídeo empieza a grabar cuando se activa el timbre.

√ Es necesario seleccionar el vídeo en el menú de ajustes.

A. Pulse el botón con la duración deseada: entre 5 y 30 segundos.

5.5.3 Número de fotografías

Puede seleccionar cuántas fotografías se grabarán. Las fotografías se hacen cuando se activa el timbre.

√ Es necesario seleccionar las fotografías en el menú de ajustes.

A. Pulse el botón con la cantidad deseada: 1, 3 o 5 fotografías.

5.5.4 Ajustes de imagen

La imagen puede ajustarse con las flechas. Los ajustes incluyen:

- Brillo

• Contraste
• Saturación de color

5.5.5 Información de atención al cliente

En Smartwares, nos preocupan nuestros clientes y que los productos funcionen de manera adecuada. Si tiene algún problema, póngase en contacto con nosotros. Si lo desea, también puede ver nuestros vídeos de YouTube. Para ello, escanee con su teléfono el código QR que aparece a continuación.

5.5.6 Formateo de la tarjeta MicroSD \memoria interna

La memoria interna se utiliza para almacenar fotografías y se formatea de manera independiente a los vídeos, que solo pueden almacenarse en una tarjeta MicroSD (no incluida).

A. Pulse el icono de fotografía y confirme que desea formatear la memoria interna.
B. Pulse el icono de vídeo y confirme que desea formatear la tarjeta MicroSD (no incluida).

5.5.7 Ajustes de fecha y hora

A. Seleccione el campo que desee modificar.
B. Pulse las teclas hacia arriba o hacia abajo hasta que se muestre el valor deseado.

5.5.8 Timbre y volumen

El volumen y la melodía del timbre puede ajustarse con las teclas de las flechas. Los ajustes incluyen:

• Volumen
- Melodía del timbre

6 Preguntas más frecuentes

Problema Solución

• El monitor no se enciende. • Asegúrese de que el monitor esté conectado a la fuente de alimentación.
• No utilice cables alargadores, ya que la tensión recibida podría no ser suficiente para encender el aparato.
• El monitor está encendido, pero no se muestra ninguna imagen.
• Compruebe las conexiones de los cables entre la unidad para exterior y el monitor (compruebe también que la polaridad sea la correcta).

Manual de instrucciones

• La calidad de la imagen no es buena.
• El volumen es demasiado bajo.
• El abreverjas conectado no funciona.
• El abreverjas y la cerradura eléctrica conectados no funcionan.

• La señal de vídeo y audio es demasiado débil o tiene interferencias.

• Ajuste el brillo y el contraste en el menú de ajustes.

• Asegúrese de que no hay una fuente de luz directa impactando en el monitor.
• Ajuste el volumen.
• Compruebe la instalación y el relé de 12 V con el control de cableado. Consulte el manual de instrucciones del abreverjas.
• Utilice los accesorios adecuados con especificación de 12 V, 500 mA. Instale solo cerraduras con un sistema de almacenamiento mecánico.
• El monitor está instalado demasiado cerca de otros equipos electrónicos. Aleje los otros equipos electrónicos.
• Compruebe la distancia entre la unidad para interior y la unidad para exterior, y el grosor de los cables utilizados.

- La unidad para exterior no emite ningún sonido.

- Es posible que el micrófono esté obstruido o sucio. Límpielo con cuidado con un paño limpio suave.

7 Especificaciones Monitor

Tamaño de la pantalla 7"(diagonal)

Configuración de color Delta RGB

Sistema de vídeo PAL/NTSC

Píxeles efectivos 800X3(RGB)X480

Corriente de consumo 450±200 mA

Temperatura de funcionamiento -1 °C \~ +50 °C

Humedad de funcionamiento 85 % (máx.)

Tensión de suministro 15 V CC 1 A

8 Medio ambiente

Este aparato no debe desecharse con la basura doméstica al

final de su vida útil, sino que se debe entregar en un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos. Este símbolo en el aparato, manual de instrucciones y embalaje quiere atraer su atención sobre esta importante cuestión. Los materiales utilizados en este aparato se pueden reciclar. Mediante el reciclaje de

electrodomésticos, usted contribuye a fomentar la protección del medioambiente. Solicite más información sobre los puntos de recogida a las autoridades locales.

Soporte

Encontrará toda la información disponible y las piezas de repuesto en www.chbyron.eu.

Lea el manual antes del uso y almacene con cuidado para un uso posterior y para el mantenimiento.

Si lo desea, también puede ver nuestros vídeos de YouTube. Para ello, escanee con su teléfono el código QR que aparece a continuación.

9 Declaración de conformidad

Por la presente, Smartwares Europe, declara que el tipo de equipo DIC-24102 es conforme con la Directiva 2014/53/UE.

El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.chbyron.eu/doc

Byron Índice

Índice

1 Segurança 65

5.5.3 Número de fotografías

A. Seleccione o campo desejado para alterar.
