DIC-24102 - Gegensprechanlage BYRON - Kostenlose Bedienungsanleitung

Produkttyp	Video-Gegensprechanlage mit Touchscreen
Marke	BYRON
Modell	DIC-24102
Bildschirmgröße	7 Zoll (Diagonale)
Bildschirmauflösung	800 x 3 (RGB) x 480 Pixel
Videosystem	PAL / NTSC
Stromversorgung	DC 15 V / 1 A (Netzteil im Lieferumfang)
Stromverbrauch	450 ± 200 mA
Betriebstemperatur	-1 °C bis +50 °C
Betriebsfeuchtigkeit	max. 85 %
Fotospeicher	Interner Speicher (formatierbar)
Videospeicher	microSD-Karte (nicht im Lieferumfang)
Hauptfunktionen	Gegensprechanlage, Videotelefonie, Foto, Videoaufnahme, Tür-/Toröffnung, Gegensprechen zwischen Bildschirmen
Lieferumfang	Bildschirm, Montageplatte, Netzteil, Kabel, Anschlussklemmen, Handbuch, Schrauben und Dübel
Sicherheit	Installation außerhalb der Reichweite von Kindern, kein Verlängerungskabel verwenden, Feuchtigkeit vermeiden
Pflege und Reinigung	Mit einem weichen, feuchten Tuch reinigen
Ersatzteile und Reparierbarkeit	Kundendienst und Teile auf www.chbyron.eu

Häufig gestellte Fragen - DIC-24102 BYRON

Der Bildschirm leuchtet nicht, was tun?

Überprüfen Sie, ob der Bildschirm ordnungsgemäß an die Stromversorgung angeschlossen ist. Verwenden Sie kein Verlängerungskabel, da die Spannung sonst zu niedrig sein könnte.

Der Bildschirm leuchtet, aber es wird kein Bild angezeigt, warum?

Überprüfen Sie die Kabelverbindungen zwischen der Außeneinheit und dem Bildschirm und achten Sie auf die korrekte Polung.

Wie kann ich die Bildqualität verbessern?

Stellen Sie Helligkeit und Kontrast im Menü „Einstellungen“ ein. Vermeiden Sie direkte Lichtquellen auf dem Bildschirm.

Die Lautstärke der Gegensprechanlage ist zu leise, wie kann ich sie erhöhen?

Rufen Sie das Menü „Einstellungen“ auf und stellen Sie die Lautstärke mit den Pfeiltasten ein.

Der angeschlossene Türöffner funktioniert nicht, was ist zu prüfen?

Testen Sie die Installation und das 12-V-Relais mit dem Kabelbefehl. Verwenden Sie geeignetes Zubehör (12 V, 500 mA) und ein mechanisch entriegelbares Schloss.

Das Video- und Audiosignal ist gestört, was tun?

Halten Sie den Bildschirm von anderen elektronischen Geräten fern. Überprüfen Sie die Entfernung zwischen den Einheiten und die Kabeldicke.

Von der Außeneinheit kommt kein Ton, wie lösen?

Das Mikrofon könnte blockiert oder beschädigt sein. Reinigen Sie es vorsichtig mit einem weichen, feuchten Tuch.

Kann ich eine microSD-Karte für Fotos verwenden?

Nein, Fotos werden im internen Speicher gespeichert. Die microSD-Karte ist nur für Videoaufnahmen vorgesehen.

Wie formatiere ich den internen Speicher oder die microSD-Karte?

Wählen Sie im Menü „Einstellungen“ das Fotosymbol, um den internen Speicher zu formatieren, oder das Videosymbol, um die microSD-Karte zu formatieren.

Wo finde ich Ersatzteile oder Hilfsvideos?

Besuchen Sie www.chbyron.eu für Ersatzteile und Support. Scannen Sie den QR-Code in der Anleitung für YouTube-Videos.

BEDIENUNGSANLEITUNG DIC-24102 BYRON

DE Bedienungsanleitung

FR Mode d'emploi

1.1 Sicherheit bei der Montage 15
1.2 Betriebssicherheit 15

2 Teilebeschreibung....15

2.1 Lieferumfang 15
2.2 Innenmodul (Monitor)....16

3 Montage 16

3.1 Bringen Sie die Montageplatte des Innenmoduls (Monitor) an.... 16
3.2 Elektroinstallation....16

3.2.1 Anschluss eines zusätzlichen Monitors 16
3.2.2 Anschluss an die Netzstromversorgung 16
3.2.3 Montage des Innenmoduls.... 17

4 Grundfunktionen....17

4.1 Rufbeantwortung.... 17

5 Startbildschirm und Menüs 17

5.1 Monitor-Menü....17
5.2 Sprechanlage-Menü....17
5.3 Aufzeichnungswiedergabe-Menü....18

Inhalt Byron

5.4 Foto-Menü....18
5.5 Einstellungsmenü....18

5.5.1 Fotos oder Videoaufzeichnungen auswählen 18
5.5.2 Videodauer 18
5.5.3 Anzahl der Fotos 18
5.5.4 Bildeinstellungen.... 19
5.5.5 Kundendienstinformation 19
5.5.6 MicroSD-Karte\internen Speicher formatieren 19
5.5.7 Datums- Uhrzeiteinstellung 19
5.5.8 Klingelton und Lautstärke 19

6 Häufig gestellte Fragen 19
7 Technische Daten 20
8 Umwelt 21
9 Konformitätserklärung 21

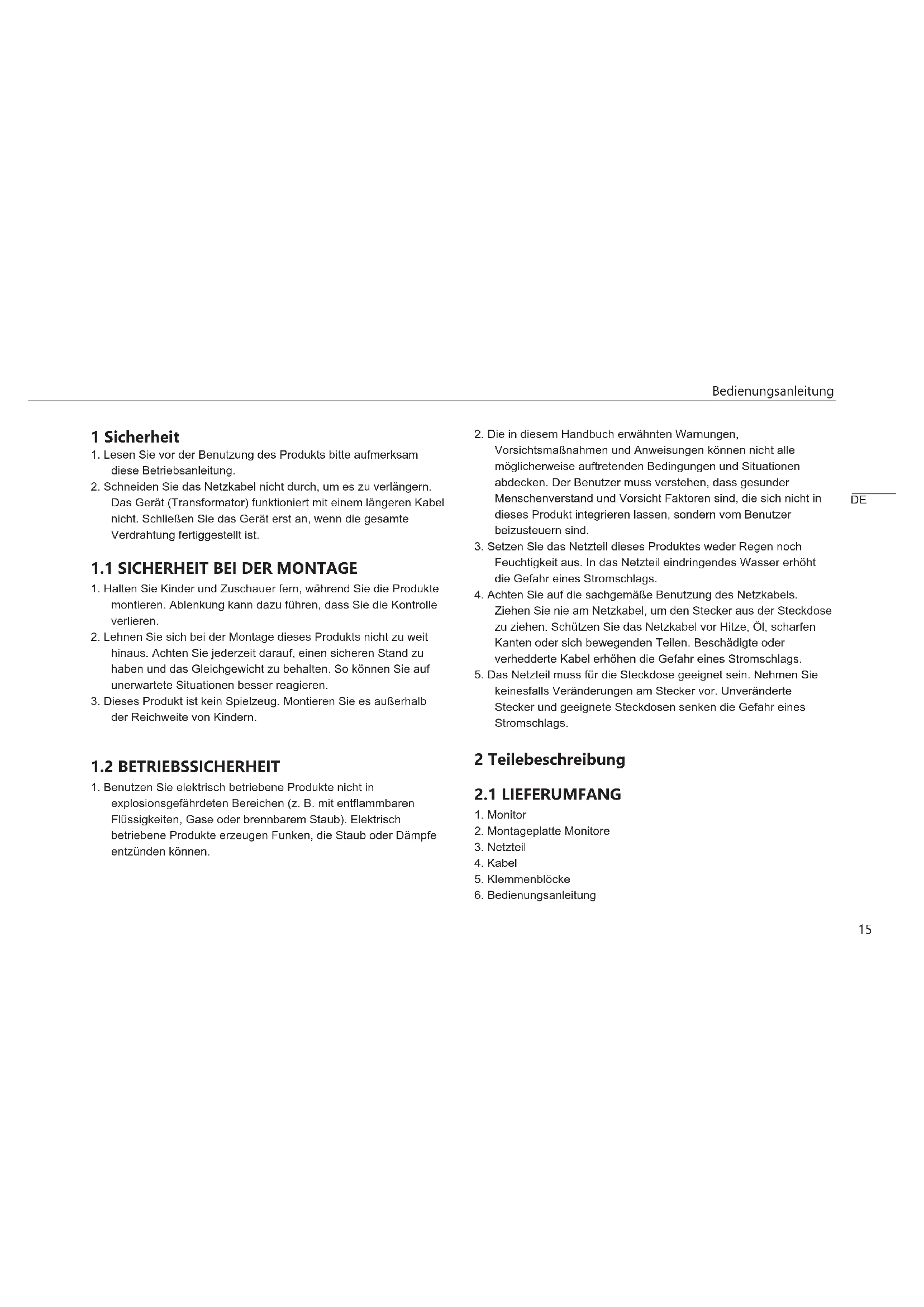

1 Sicherheit

1. Lesen Sie vor der Benutzung des Produkts bitte aufmerksam diese Betriebsanleitung.
2. Schneiden Sie das Netzkabel nicht durch, um es zu verlängern. Das Gerät (Transformator) funktioniert mit einem längeren Kabel nicht. Schließen Sie das Gerät erst an, wenn die gesamte Verdrahtung fertiggestellt ist.

1.1 SICHERHEIT BEI DER MONTAGE

1. Halten Sie Kinder und Zuschauer fern, während Sie die Produkte montieren. Ablenkung kann dazu führen, dass Sie die Kontrolle verlieren.
2. Lehnen Sie sich bei der Montage dieses Produkts nicht zu weit hinaus. Achten Sie jederzeit darauf, einen sicheren Stand zu haben und das Gleichgewicht zu behalten. So können Sie auf unerwartete Situationen besser reagieren.
3. Dieses Produkt ist kein Spielzeug. Montieren Sie es außerhalb der Reichweite von Kindern.

1.2 BETRIEBSSICHERHEIT

1. Benutzen Sie elektrisch betriebene Produkte nicht in explosionsgefährdeten Bereichen (z. B. mit entflammbaren Flüssigkeiten, Gase oder brennbarem Staub). Elektrisch betriebene Produkte erzeugen Funken, die Staub oder Dämpfe entzünden können.

2. Die in diesem Handbuch erwähnten Warnungen, Vorsichtsmaßnahmen und Anweisungen können nicht alle möglicherweise auftretenden Bedingungen und Situationen abdecken. Der Benutzer muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die sich nicht in dieses Produkt integrieren lassen, sondern vom Benutzer beizusteuern sind.

3. Setzen Sie das Netzteil dieses Produktes weder Regen noch Feuchtigkeit aus. In das Netzteil eindringendes Wasser erhöht die Gefahr eines Stromschlags.
4. Achten Sie auf die sachgemäße Benutzung des Netzkabels. Ziehen Sie nie am Netzkabel, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Netzkabel vor Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines Stromschlags.
5. Das Netzteil muss für die Steckdose geeignet sein. Nehmen Sie keinesfalls Veränderungen am Stecker vor. Unveränderte Stecker und geeignete Steckdosen senken die Gefahr eines Stromschlags.

2 Teilebeschreibung

2.1 LIEFERUMFANG

1. Monitor
2. Montageplatte Monitore
3. Netzteil
4. Kabel
5. Klemmenblöcke

6. Bedienungsanleitung

7. Schrauben und Dübel

2.2 INNENMODUL (MONITOR)

1. Mikrofon
2. Home-Taste
3. Touchscreen
4. MicroSD-Kartensteckplatz

3 Montage

3.1 BRINGEN SIE DIE MONTAGEPLATTE DES INNENMODULS (MONITOR) AN.

Um den Monitor anzubringen, brauchen Sie folgende Werkzeuge:

√ Einen geeigneten Schraubendreher für die beiliegenden Schrauben.
√ Eine Bohrmaschine mit geeignetem Bohrer für die beiliegenden Dübel.

A. Platzieren Sie die mitgelieferte Montageplatte wie gewünscht.
B. Markieren Sie mit einem Stift die Schraubenpositionen.
C. Bohren Sie die erforderlichen Löcher.
D. Setzen Sie die Dübel ein.
E. Führen Sie die erforderlichen Kabel durch die Montageplatte.
F. Befestigen Sie die Montageplatte mit den Schrauben.

3.2 ELEKTROINSTALLATION

3.2.1 Anschluss eines zusätzlichen Monitors

Um an einem vorhandenen Monitor einen weiteren Monitor anzuschließen, ist ein BLAUER Klemmenblock verfügbar. Der zusätzliche Monitor fungiert als Repeater für einen der Hauptmonitore.

Um die Klemmenblöcke anzuschließen, brauchen Sie folgendes Werkzeug:

√ Ein kleiner Schlitzschraubendreher.

A. BLAUER Klemmenblock: Lösen Sie die Klemmenschrauben.
B. Führen Sie (während der Klemmenblock auf Sie zuweist) den schwarzen Draht links und den roten Draht rechts ein.
C. Ziehen Sie die Klemmenschrauben fest.
D. Verbinden Sie den Klemmenblock mit dem vorhandenen Monitor. (Siehe Aufkleber am vorhandenen Monitor für die Position.)
E. Wiederholen Sie die Schritte a-d, um einen identischen Klemmenblock am anderen Kabelende anzubringen und ihn mit dem zusätzlichen Monitor zu verbinden.

3.2.2 Anschluss an die Netzstromversorgung

Um die Netzstrom-Klemmenblöcke anzuschließen, brauchen Sie folgendes Werkzeug:

√ Ein kleiner Schlitzschraubendreher.

A. ORANGENER Klemmenblock: Lösen Sie die Klemmenschrauben.

B. An dem auf Sie zuweisenden Klemmenblock: Führen Sie den Draht (-) links und den Draht (+) rechts ein.
C. Ziehen Sie die Klemmenschrauben fest.
D. Verbinden Sie den Klemmenblock/die Klemmenblöcke mit dem Monitor.

3.2.3 Montage des Innenmoduls

√ Einen geeigneten Schraubendreher für die beiliegenden Schrauben.

A. Bringen Sie das Innenmodul an der Montageplatte an.

4 Grundfunktionen

4.1 RUFBEANTWORTUNG

Wenn die Türklingel läutet, können Sie:

A. die Toröffnertaste betätigen, um das Tor zu öffnen (optional)
B. die Türöffnertaste betätigen, um die Tür zu öffnen (optional)
C. die Kamerataste betätigen, um ein Video oder Foto zu machen
D. die Sprechtaste betätigen, um mit dem Besucher zu sprechen

5 Startbildschirm und Menüs

- Drücken Sie die Home-Taste am Monitor, um den Startbildschirm aufzurufen. Der Bildschirm wird eingeschaltet und Sie sehen den Startbildschirm.

Im Startbildschirm haben Sie Zugriff auf folgende Menüs:

1. Uhrzeit/Datum
2. Monitor-Menü
3. Sprechanlage-Menü
4. Aufzeichnungswiedergabe-Menü
5. Foto-Menü
6. Einstellungsmenü
7. Ausschalten

5.1 MONITOR-MENÜ

√ Öffnen Sie im Startbildschirm das Monitor-Menü, um sich die Live-Aufzeichnungen der Türklingel-Kamera anzusehen.

A. Drücken Sie auf das Torsymbol, um das Tor zu öffnen.
B. Drücken Sie auf das Schlüsselsymbol, um das Schloss zu öffnen.
C. Drücken Sie auf das Fotosymbol, um einen Schnappschuss zu machen.
D. Drücken Sie auf das Lautsprechersymbol, um zu sprechen.
⇒ Drücken Sie auf die Home-Taste, um das Menü zu beenden und zum Startbildschirm zurückzugehen.

5.2 SPRECHANLAGE-MENÜ

√ Für diese Funktion brauchen Sie einen zusätzlichen Monitor.

A. Öffnen Sie das Sprechanlage-Menü an einem Ihrer Monitore. ⇒ Der andere Monitor fängt an zu klingeln.

B. Drücken Sie beim zweiten Bildschirm oben auf dem Bildschirm auf das Antwortsymbol, um den Anruf entgegenzunehmen.

⇒ Sie können nun von einem Monitor zum anderen mit der betreffenden Person sprechen.

C. Drücken Sie bei einem der Monitore oben auf das Anruf-beenden-Symbol, um den Anruf zu beenden.

5.3 AUFZEICHNUNGSWIEDERGABE-MENÜ

√ Sie haben Aufzeichnungen gemacht.

A. Öffnen Sie im Startbildschirm das Wiedergabe-Menü.
B. Benutzen Sie die Pfeiltasten, um Ihre Aufzeichnungen durchzusehen.
C. Benutzen Sie die Menüoptionen, um Ihre Aufzeichnungen zu sichten oder zu löschen.

5.4 FOTO-MENÜ

Sie haben Fotos gemacht

A. Öffnen Sie im Startbildschirm das Foto-Menü.
B. Benutzen Sie die Pfeiltasten, um Ihre gespeicherten Fotos durchzusehen.
C. Benutzen Sie die Menüoptionen, um Ihre gespeicherten Fotos zu sichten oder zu löschen.

5.5 EINSTELLUNGSMENÜ

A. Fotos oder Videoaufzeichnungen auswählen
B. Videodauer
C. Anzahl der Fotos
D. Bildeinstellungen
E. Kundendienstinformation
F. MicroSD-Karte\internen Speicher formatieren
G. Datums- Uhrzeiteinstellung
H. Klingelton- und Lautstärkeeinstellung

5.5.1 Fotos oder Videoaufzeichnungen auswählen

Sie können wählen, ob die Gegensprechanlage Fotos oder Videoaufzeichnungen Ihrer Besucher anfertigt.

√ Falls Sie sich für eine Videoaufzeichnung entscheiden, müssen Sie darauf achten, eine MicroSD-Karte einzusetzen.

A. Tippen Sie auf das Videosymbol, um Videoaufzeichnungen zu wählen.
B. Tippen Sie auf das Fotosymbol, um Fotos zu wählen.

5.5.2 Videodauer

Sie können die Dauer der Videoaufzeichnung wählen. Die

Videoaufzeichnung beginnt, wenn die Türklingel betätigt wird.

√ Die Videoption muss im Einstellungsmenü gewählt werden.

A. Drücken Sie auf die Taste mit der gewünschten Dauer: 5-30 Sekunden.

5.5.3 Anzahl der Fotos

Sie können die Anzahl der aufgenommenen Fotos wählen. Die Fotos werden gemacht, wenn die Türklingel betätigt wird.

√ Die Fotooption muss im Einstellungsmenü gewählt werden.

A. Drücken Sie auf die Taste mit der gewünschten Anzahl: 1, 3 oder 5 Fotos.

5.5.4 Bildeinstellungen

Das Bild kann mit Hilfe der Pfeile eingestellt werden. Folgende Einstellungen sind verfügbar:

• Helligkeit
• Kontrast
• Farbsättigung

5.5.5 Kundendienstinformation

Smartwares legt Wert darauf, dass seine Kunden zufrieden sind und die Produkte wie vorgesehen funktionieren. Wenden Sie sich daher bitte an uns, falls irgendwelche Probleme auftreten. Sie können sich auch unsere YouTube-Videos ansehen, indem Sie den QR-Code unten mit Ihrem Smartphone scannen!

5.5.6 MicroSD-Karte\internen Speicher formatieren

Der interne Speicher ist für die Ablage von Fotos vorgesehen und von Videos getrennt formatiert, die nur auf einer MicroSD-Karte (nicht im Lieferumfang) gespeichert werden können.

A. Drücken Sie auf das Fotosymbol und bestätigen Sie, dass der interne Speicher formatiert werden soll.
B. Drücken Sie auf das Videosymbol und bestätigen Sie, dass die MicroSD-Karte (nicht im Lieferumfang) formatiert werden soll.

5.5.7 Datums- Uhrzeiteinstellung

A. Wählen Sie das zu ändernde Feld.
B. Drücken Sie auf die Pfeilschaltfläche Auf/Ab, bis der gewünschte Wert angezeigt wird.

5.5.8 Klingelton und Lautstärke

Der Klingelton und die Lautstärke können mit Hilfe der Pfeilschaltflächen eingestellt werden. Folgende Einstellungen sind verfügbar:

• Lautstärke
• Klingeltonmelodie

6 Häufig gestellte Fragen

Problem Lösung

- Der Monitor geht nicht an. • Stellen Sie sicher, dass der Monitor an die Stromversorgung angeschlossen ist.

- Benutzen Sie kein Verlängerungskabel, weil die Spannung eventuell nicht ausreicht, um das Gerät zu versorgen.

- Der Monitor geht an, zeigt aber kein Bild. - Überprüfen Sie die Drahtverbindungen zwischen Außenmodul und Monitor (inkl. korrekter Polarität).

• Die Bildqualität ist nicht gut. • Passen Sie im Einstellungsmenü Helligkeit und Kontrast an.

- Achten Sie darauf, dass keine Lichtquelle direkt auf den Monitor gerichtet ist.

• Die Lautstärke ist zu gering. • Passen Sie die Lautstärke an.

- Der angeschlossene Toröffner funktioniert nicht. - Überprüfen Sie die Installation und das 12-V-Relais über die verdrahtete Steuerung. Lesen Sie in der Bedienungsanleitung zum Toröffner nach.

- Der angeschlossene Toröffner und der Türöffner funktionieren nicht.

- Das Video- und Audiosignal ist zu schwach oder wird gestört.

• Vom Außenmodul wird kein Tonsignal übertragen.

- Benutzen Sie geeignetes Zubehör mit 12 V / 500 mA-Spezifikation. Montieren Sie nur ein Schloss mit einem mechanischen Speichersystem.

- Der Monitor ist zu nah an anderen elektronischen Geräten installiert. Entfernen Sie andere elektronische Geräte.

- Überprüfen Sie den Abstand zwischen Außen- und Innenmodul sowie die Stärke der verwendeten Kabel.

- Eventuell ist das Mikrofon blockiert oder verschmutzt. Reinigen Sie es mit einem weichen, angefeuchteten Tuch.

7 Technische Daten Monitor

Bildschirmgröße 7 Zoll (diagonal)

Farbkonfiguration R.G.B. Delta Videosystem PAL/NTSC

Effektive Pixel 800X3(RGB)X480

Stromaufnahme 450±200 mA

Betriebstemperatur -1 °C \~ +50 °C

Betriebsfeuchte 85 % (max.)

Versorgungsspannung DC 15 V / 1 A

DE

8 Umwelt

Dieses Gerät darf am Ende seiner Lebenszeit nicht im

Hausmüll entsorgt werden, sondern muss an einer Sammelstelle für das Recyceln von elektrischen und elektronischen Haushaltsgeräten abgegeben werden. Das Symbol auf dem Gerät, in der

Bedienungsanleitung und auf der Verpackung macht Sie auf dieses wichtige Thema aufmerksam. Die in diesem Gerät verwendeten Materialien können recycelt werden. Durch das Recyceln gebrauchter Haushaltsgeräte leisten Sie einen wichtigen Beitrag zum Umweltschutz. Fragen Sie Ihre örtliche Behörde nach Informationen über eine Sammelstelle.

Support

Sämtliche verfügbaren Informationen und Ersatzteile finden Sie unter www.chbyron.eu

Lesen Sie die Anleitung vor dem Gebrauch vollständig durch. Heben Sie die Anleitung zum späteren Nachschlagen und zu Wartungszwecken auf.

Sie können sich auch unsere YouTube-Videos ansehen, indem Sie den QR-Code unten mit Ihrem Smartphone scannen!

9 Konformitätserklärung

Hiermit erklärt Smartwares Europe dass der Funkanlagentyp DIC-24102 der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.chbyron.eu/doc

Sommaire

1 Sécurité....25
