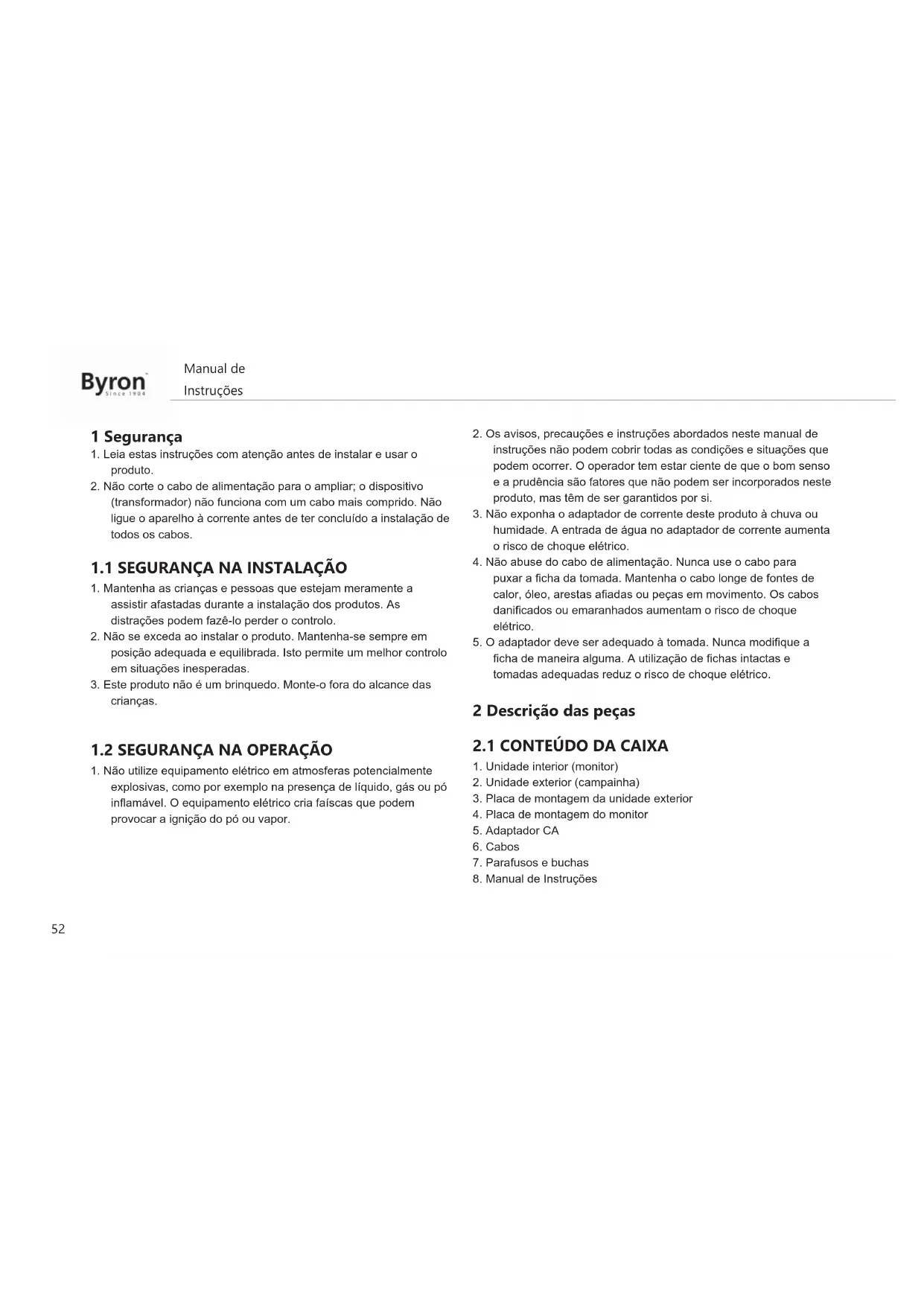

Notice BYRON DIC24712 - page 52

Baixe as instruções para o seu Intercomunicador em formato PDF gratuitamente! Encontre o seu manual DIC24712 - BYRON e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. DIC24712 da marca BYRON.

MANUAL DE UTILIZADOR DIC24712 BYRON

1. Leia estas instruções com atenção antes de instalar e usar o

2. Não corte o cabo de alimentação para o ampliar; o dispositivo

(transformador) não funciona com um cabo mais comprido. Não ligue o aparelho à corrente antes de ter concluído a instalação de todos os cabos.

1.1 SEGURANÇA NA INSTALAÇÃO

1. Mantenha as crianças e pessoas que estejam meramente a

assistir afastadas durante a instalação dos produtos. As distrações podem fazê-lo perder o controlo.

2. Não se exceda ao instalar o produto. Mantenha-se sempre em

posição adequada e equilibrada. Isto permite um melhor controlo em situações inesperadas.

3. Este produto não é um brinquedo. Monte-o fora do alcance das

1.2 SEGURANÇA NA OPERAÇÃO

1. Não utilize equipamento elétrico em atmosferas potencialmente

explosivas, como por exemplo na presença de líquido, gás ou pó inflamável. O equipamento elétrico cria faíscas que podem provocar a ignição do pó ou vapor.

2. Os avisos, precauções e instruções abordados neste manual de

instruções não podem cobrir todas as condições e situações que podem ocorrer. O operador tem estar ciente de que o bom senso e a prudência são fatores que não podem ser incorporados neste produto, mas têm de ser garantidos por si.

3. Não exponha o adaptador de corrente deste produto à chuva ou

humidade. A entrada de água no adaptador de corrente aumenta o risco de choque elétrico.

4. Não abuse do cabo de alimentação. Nunca use o cabo para

puxar a ficha da tomada. Mantenha o cabo longe de fontes de calor, óleo, arestas afiadas ou peças em movimento. Os cabos danificados ou emaranhados aumentam o risco de choque elétrico.

5. O adaptador deve ser adequado à tomada. Nunca modifique a

ficha de maneira alguma. A utilização de fichas intactas e tomadas adequadas reduz o risco de choque elétrico. 2 Descrição das peças

2.1 CONTEÚDO DA CAIXA

1. Unidade interior (monitor)

2. Unidade exterior (campainha)

3. Placa de montagem da unidade exterior

4. Placa de montagem do monitor

8. Manual de InstruçõesManual de Instruções

2. LED indicador de silêncio

2. Resistor fotossensível

4. Luz de visão noturna

UNIDADE INTERIOR (MONITOR) Para montar o monitor, necessita das seguintes ferramentas: ü Uma chave de parafusos adequada para os parafusos fornecidos. ü Um berbequim com a broca adequada para as buchas fornecidas. A. Coloque a placa de montagem fornecida na posição desejada. B. Marque as posições dos parafusos com uma caneta. C. Abra os furos necessários. D. Insira as buchas. E. Passe os cabos necessários pela placa de montagem. F. Fixe a placa de montagem com os parafusos.

3.2 FIXE A PLACA DE MONTAGEM DA

UNIDADE EXTERIOR (CAMPAINHA) Para montar a unidade exterior, necessita das seguintes ferramentas: ü Uma chave de parafusos adequada para os parafusos fornecidos. ü Um berbequim com a broca adequada para as buchas fornecidas. A. Coloque a placa de montagem fornecida na posição desejada. B. Marque as posições dos parafusos com uma caneta. C. Abra os furos necessários. D. Insira as buchas. E. Use uma faca ou outro objeto afiado para furar o bucim. F. Passe os cabos necessários pelo bucim. G. Fixe a placa de montagem com os parafusos.

3.3 INSTALAÇÃO ELÉTRICA

PTManual de Instruções

unidade exterior (campainha) Para ligar os terminais, necessita da seguinte ferramenta: ü Uma chave de fendas de ponta plana. A. No monitor: Desaperte os parafusos dos terminais. (Ver a posição no autocolante do monitor.) B. Insira os condutores com as sapatas dos cabos (ver a posição no autocolante do monitor.) C. Aperte os parafusos dos terminais. D. Na unidade exterior (campainha): Desaperte os parafusos dos terminais. (Ver a posição no autocolante da unidade exterior.) E. Insira os condutores. (Ver a posição no autocolante da unidade exterior.) F. Aperte os parafusos dos terminais.

3.3.2 Ligar o adaptador CA

Para ligar os terminais, necessita da seguinte ferramenta: ü Uma chave de fendas de ponta plana. A. No monitor: Desaperte os parafusos dos terminais. (Ver a posição no autocolante do monitor.) B. Insira os condutores do adaptador AC com as sapatas dos cabos. (Ver as marcas + ou - nos condutores.) C. Aperte os parafusos dos terminais. D. Depois de instalar os cabos da unidade exterior: Ligue o adaptador CA a uma tomada de parede compatível.

3.3.3 Monte a unidade interior e a a unidade

exterior ü Uma chave de parafusos adequada para os parafusos fornecidos. A. Encaixe a unidade interior e a unidade exterior nas placas de montagem. B. Enrosque o parafuso na base da unidade exterior.

3.3.4 Ligar um trinco de portão (não incluído)

Para ligar o trinco de portão, necessita da seguinte ferramenta: ü Uma chave de fendas de ponta plana. A. No monitor: Desenrosque os parafusos dos terminais. (Ver a posição no autocolante do monitor) B. Insira os condutores. (Ver a posição no autocolante do monitor) ð É importante que os condutores + e – estejam na posição correta. A. Enrosque os parafusos dos terminais. B. No trinco do portão: (Consulte o manual fornecido com o seu trinco.)

3.3.5 Ligar um fecho de porta (não incluído)

É possível ligar um fecho à unidade exterior que pode ser aberto através do monitor. Os fechos de porta são vendidos separadamente. Artigo nº: DB5005 e DB5005L Para ligar o fecho da porta, necessita da seguinte ferramenta: ü Uma chave de fendas de ponta plana.Manual de Instruções

A. Na unidade exterior: Desaperte os parafusos dos terminais. (Ver a posição no autocolante da unidade exterior) B. Insira os condutores (por qualquer ordem) C. Aperte os parafusos dos terminais. D. No fecho: Desenrosque os dois parafusos dos terminais. (Consulte o manual do seu fecho da porta para obter mais detalhes.) E. Insira os condutores (por qualquer ordem) F. Aperte os parafusos dos terminais. 4 Funções básicas Quando o ecrã estiver no modo de standby, toque em qualquer posição do mesmo para ativá-lo. Pode controlar a entrada a qualquer momento através do monitor. Nº: Botão: Descrição 1 Respond

Usado para comunicar com a unidade exterior depois de terem tocado à campainha 2 Silenciar Silencia o som de toque do monitor. 3 Fecho da porta Abre o fecho da porta. 4 Trinco do portão Abre o portão. Nº: Botão: Descrição 5 Definiçõe

Este menu contém definições para:

  • Melodias da campainha
  • Tempo de fecho da porta 6 Fechar Coloca o monitor em modo de standby. Quadro1: Botões e funções 5 Menu de definições Toque no ícone de definições no ecrã inicial para entrar no menu de definições. Use as setas para ajustar as definições. Nº: Botão: Descrição 1 Brilho Use para ajustar o brilho do ecrã 2 Contraste Use para ajustar o contraste do ecrã 3 Cor Use para ajustar as cores 4 Volume Use para ajustar o volume do som de toque 5 Ajustar som de toque Use para alterar som de toque 6 Fecho da porta Use para definir o fecho da porta decorridos 1 ou 4 segundos PTManual de Instruções

7 Sair Use para sair do menu de definições 6 Perguntas mais frequentes Problema Solução

  • A unidade interna não liga. • Certifique-se de que o monitor está ligado à fonte de alimentação.
  • Certifique-se de que a ficha do adaptador está corretamente inserida na tomada.
  • O volume do som de toque é demasiado baixo.
  • Talvez tenha usado uma extensão para o cabo. O uso de uma extensão pode reduzir o volume por ser demasiado comprido ou demasiado fino.
  • Liguei a unidade interna a um fecho, mas não funciona.
  • Verifique se o fecho está corretamente ligado e se é usado um fecho adequado com uma fonte de alimentação externa.
  • Ouço interferência na linha. • Afaste outro equipamento eletrónico que se encontre próximo da unidade para minimizar a interferência.
  • Talvez o cabo seja demasiado comprido ou o fio condutor demasiado fino.
  • Não é emitido qualquer som entre a unidade exterior e a unidade interior.
  • O microfone pode estar obstruído. Limpe o microfone.
  • Verifique se os cabos estão ligados e devidamente apertados. 7 Especificações Monitor Dimensões do ecrã 7 polegadas (diagonal) Sistema vídeo PAL/NTSC Pixels efetivos 1024 RGB (H) x 600 (V) Consumo de energia 500±100 mA Temperatura de utilização -5°C ~ +50°C Humidade de funcionamento 85% (máximo) Tensão de alimentação 15 V CC 1 A Campainha Tipo de sensor de imagem CMOS 1/4 polegadas Ângulo de visão cerca de 110oManual de Instruções

Distância de visão noturna 0,5 ~ 1 m Temperatura de utilização -10°C ~ +50°C Temperatura de armazenamento -20°C ~ +60°C Humidade de funcionamento ≤ 85%HR 8 Ambiente Este aparelho não deve ser depositado no lixo doméstico no fim da sua vida útil, mas deve ser entregue num ponto central de reciclagem de aparelhos domésticos elétricos e eletrónicos. Este símbolo indicado no aparelho, no manual de instruções e na embalagem chama a sua atenção para a importância desta questão. Os materiais utilizados neste aparelho podem ser reciclados. Ao reciclar aparelhos domésticos usados, está a contribuir de forma significativa para a proteção do nosso ambiente. Solicite às autoridades locais informações relativas aos pontos de recolha. Assistência Pode encontrar toda a informação disponível e peças de substituição em www.chbyron.eu Por favor, leia o manual antes de utilizar e guarde-o para futura utilização e manutenção. Também pode ver os nossos vídeos do YouTube digitalizando o código QR que se segue com o seu smartphone! PTInnehållsförteckning Byron
