DIC24712 - Interphone BYRON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Interphone
Alimentation	Fonctionne sur batterie ou secteur
Portée	Jusqu'à 300 mètres en champ libre
Fonctionnalités	Communication audio bidirectionnelle, sonnerie personnalisable
Installation	Installation facile, montage mural possible
Maintenance	Vérifier régulièrement l'état des batteries, nettoyage des unités
Sécurité	Cryptage des communications, protection contre les interférences
Dimensions	Compact, dimensions adaptées pour un usage domestique
Accessoires inclus	Câbles d'alimentation, supports de montage
Garantie	Garantie de 2 ans

FOIRE AUX QUESTIONS - DIC24712 BYRON

Comment puis-je installer l'interphone BYRON DIC24712 ?

Pour installer l'interphone BYRON DIC24712, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer l'appareil à une hauteur d'environ 1,5 mètre du sol et de le placer à un endroit protégé des intempéries.

Pourquoi l'écran de mon interphone ne s'allume-t-il pas ?

Vérifiez d'abord que l'interphone est correctement alimenté. Assurez-vous que les câbles sont bien connectés et que l'alimentation est fonctionnelle. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment régler le volume de l'interphone ?

Le volume de l'interphone BYRON DIC24712 peut être réglé à l'aide des boutons situés sur le panneau de contrôle. Consultez le manuel pour localiser les commandes de volume.

Puis-je connecter plusieurs unités à mon interphone ?

Oui, l'interphone BYRON DIC24712 permet de connecter plusieurs unités. Consultez le manuel pour obtenir des instructions sur la configuration de plusieurs appareils.

Que faire si je n'entends pas la sonnerie de l'interphone ?

Vérifiez que le volume de l'interphone est réglé à un niveau audible. Assurez-vous également que l'appareil n'est pas en mode silencieux. Si le problème persiste, vérifiez les connexions et la source d'alimentation.

Comment puis-je réinitialiser mon interphone ?

Pour réinitialiser l'interphone BYRON DIC24712, localisez le bouton de réinitialisation à l'arrière de l'appareil et appuyez dessus pendant environ 10 secondes. Cela rétablira les paramètres d'usine.

L'interphone fonctionne-t-il avec des systèmes de sécurité existants ?

Oui, l'interphone BYRON DIC24712 peut être intégré à certains systèmes de sécurité. Vérifiez la compatibilité avec votre système et suivez les instructions du manuel pour l'intégration.

Où puis-je trouver des pièces de rechange pour mon interphone ?

Les pièces de rechange pour l'interphone BYRON DIC24712 peuvent être achetées auprès de revendeurs autorisés ou directement sur le site officiel de BYRON.

Comment puis-je contacter le service client de BYRON ?

Vous pouvez contacter le service client de BYRON via leur site web où vous trouverez un formulaire de contact ou les coordonnées téléphoniques de leur support.

MODE D'EMPLOI DIC24712 BYRON

1.1 Sécurité lors de l'installation.... 20
1.2 Sécurité de fonctionnement 20

2 Description des pièces.... 20

2.1 Contenu de l'emballage 20
2.2 Unité intérieure (écran) 21
2.3 Unité extérieure (sonnette) 21

3.1 Fixer la plaque de montage de l'unité intérieure (écran).... 21
3.2 Fixer la plaque de montage de l'unité extérieure (sonnette).... 21
3.3 Installation électrique 21

3.3.1 Raccordement de l'unité intérieure (écran) à l'unité extérieure (sonnette) 21
3.3.2 Connexion de l'adaptateur secteur 22
3.3.3 Monter l'unité intérieure et l'unité extérieure 22
3.3.4 Raccordement d'un ouvre-portail (non inclus) 22
3.3.5 Raccordement d'une serrure de porte (non inclus).... 22

4 Fonctions de base 23

5 Menu Paramètres.... 23

Byron Sommaire

6 Questions fréquemment posées....23
7 Spécifications 24
8 Environnement.... 25

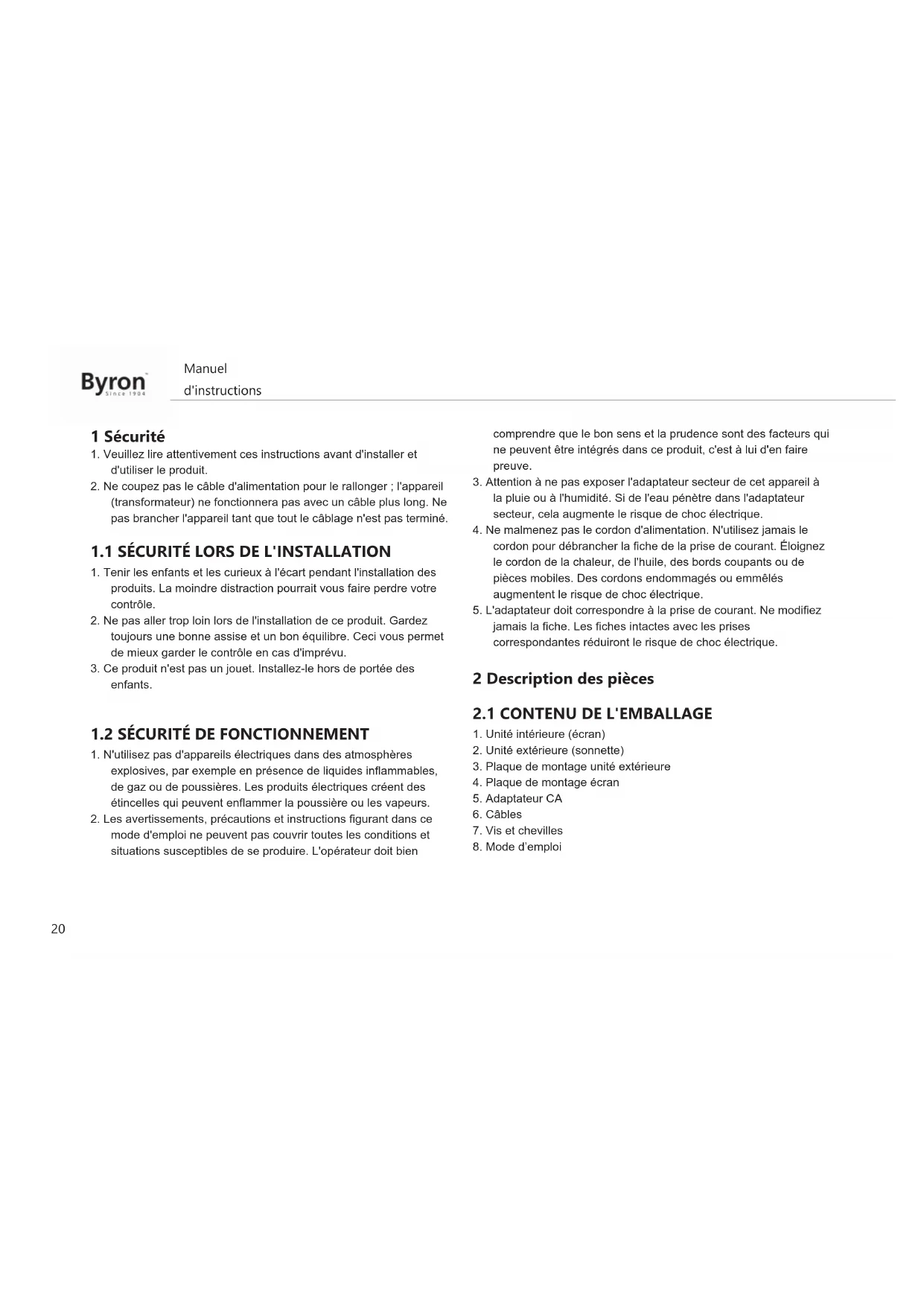

1 Sécurité

1. Veuillez lire attentivement ces instructions avant d'installer et d'utiliser le produit.
2. Ne coupez pas le câble d'alimentation pour le rallonger ; l'appareil (transformateur) ne fonctionnera pas avec un câble plus long. Ne pas brancher l'appareil tant que tout le câblage n'est pas terminé.

1.1 SÉCURITÉ LORS DE L'INSTALLATION

1. Tenir les enfants et les curieux à l'écart pendant l'installation des produits. La moindre distraction pourrait vous faire perdre votre contrôle.
2. Ne pas aller trop loin lors de l'installation de ce produit. Gardez toujours une bonne assise et un bon équilibre. Ceci vous permet de mieux garder le contrôle en cas d'imprévu.
3. Ce produit n'est pas un jouet. Installez-le hors de portée des enfants.

1.2 SÉCURITÉ DE FONCTIONNEMENT

1. N'utilisez pas d'appareils électriques dans des atmosphères explosives, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les produits électriques créent des étincelles qui peuvent enflammer la poussière ou les vapeurs.
2. Les avertissements, précautions et instructions figurant dans ce mode d'emploi ne peuvent pas couvrir toutes les conditions et situations susceptibles de se produire. L'opérateur doit bien

comprendre que le bon sens et la prudence sont des facteurs qui ne peuvent être intégrés dans ce produit, c'est à lui d'en faire preuve.

1. Attention à ne pas exposer l'adaptateur secteur de cet appareil à la pluie ou à l'humidité. Si de l'eau pénètre dans l'adaptateur secteur, cela augmente le risque de choc électrique.
2. Ne almenez pas le cordon d'alimentation. N'utilisez jamais le cordon pour débrancher la fiche de la prise de courant. Éloignez le cordon de la chaleur, de l'huile, des bords coupants ou de pièces mobiles. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
3. L'adaptateur doit correspondre à la prise de courant. Ne modifiez jamais la fiche. Les fiches intactes avec les prises correspondantes réduiront le risque de choc électrique.

2 Description des pièces

2.1 CONTENU DE L'EMBALLAGE

1. Unité intérieure (écran)
2. Unité extérieure (sonnette)
3. Plaque de montage unité extérieure
4. Plaque de montage écran
5. Adaptateur CA
6. Câbles
7. Vis et chevilles
8. Mode d'emploi

2.2 UNITÉ INTÉRIEURE (ÉCRAN)

1. Microphone
2. LED Mute
3. Interphone
4. Mute
5. Serrure de porte
6. Ouvre-portail
7. Paramètres
8. Fermer

2.3 UNITÉ EXTÉRIEURE (SONNETTE)

1. Microphone
2. Résistance photosensible
3. Caméra
4. Éclairage de vision nocturne
5. Haut-parleur
6. Bouton d'appel

3 Installation

3.1 FIXER LA PLAQUE DE MONTAGE DE L'UNITÉ INTÉRIEURE (ÉCRAN)

Pour monter l'écran, vous aurez besoin des outils suivants :

√ Un tournevis approprié pour les vis fournies.
√ Un foret et une mèche appropriée pour les vis d'obturation fournis.

A. Positionner la plaque de montage fournie à l'endroit souhaité.
B. Marquer les positions des vis à l'aide d'un stylo.

C. Percer les trous nécessaires.
D. Insérer les fiches.
E. Tirer les câbles nécessaires à travers la plaque de montage.
F. Fixer la plaque de montage avec les vis.

3.2 FIXER LA PLAQUE DE MONTAGE DE L'UNITÉ EXTÉRIEURE (SONNETTE)

Pour monter l'unité extérieure, vous aurez besoin des outils suivants :

√ Un tournevis approprié pour les vis fournies.
√ Un foret et une mèche appropriée pour les vis d'obturation fournis.

A. Positionner la plaque de montage fournie à l'endroit souhaité.
B. Marquer les positions des vis à l'aide d'un stylo.
C. Percer les trous nécessaires.
D. Insérer les fiches.
E. Utiliser un couteau ou un objet tranchant pour percer le presse-étoupe.
F. Tirer les câbles nécessaires à travers le presse-étoupe.
G. Fixer la plaque de montage avec les vis.

3.3 INSTALLATION ÉLECTRIQUE

3.3.1 Raccordement de l'unité intérieure (écran) à l'unité extérieure (sonnette)

Pour raccorder les bornes, vous aurez besoin de l'outil suivant :

√ Un petit tournevis à tête plate.

Byron Since 1904

Manuel

d'instructions

A. Sur l'écran : Desserrer les vis des bornes. (Voir l'autocollant sur l'écran pour la position.)
B. Insérer les fils avec les cosses de câble (voir l'autocollant sur l'écran pour la position).
C. Fixer les vis des bornes.
D. Sur l'unité extérieure (sonnette) : Desserrer les vis des bornes. (Voir l'autocollant sur l'unité extérieure pour la position.)
E. Insérer les fils. (Voir l'autocollant sur l'unité extérieure pour la position.)
F. Fixer les vis des bornes.

3.3.2 Connexion de l'adaptateur secteur

Pour raccorder les bornes, vous aurez besoin de l'outil suivant : √ Un petit tournevis à tête plate.

A. Sur l'écran : Desserrer les vis des bornes. (Voir l'autocollant sur l'écran pour la position.)
B. Insérer les fils de l'adaptateur CA avec les cosses de câble. (Voir marques sur les fils pour '+' ou '-'.)
C. Fixer les vis des bornes.
D. Après le câblage de l'unité extérieure : Brancher l'adaptateur secteur dans une prise murale compatible.

3.3.3 Monter l'unité intérieure et l'unité extérieure

√ Un tournevis approprié pour les vis fournies.

A. Fixer l'unité intérieure et l'unité extérieure sur les plaques de montage.

B. Fixer la vis sur la partie inférieure de l'unité extérieure.

3.3.4 Raccordement d'un ouvre-portail (non inclus)

Pour connecter l'ouvre-portail, vous aurez besoin de l'outil suivant : √ Un petit tournevis à tête plate.

A. Sur l'écran : Desserrer les vis des bornes. (voir l'autocollant sur l'écran pour la position)
B. Insérer les fils. (voir l'autocollant sur l'écran pour la position) ⇒ Il est important que les fils + et - soient dans la bonne position.

A. Fixer les vis des bornes.

B. Sur l'ouvre-portail : (Voir le manuel fourni avec votre ouvre-portail).

3.3.5 Raccordement d'une serrure de porte (non inclus)

Il est possible de connecter une serrure à l'unité extérieure qui peut être ouverte à l'aide de l'écran. Les serrures de porte sont vendues séparément. Article n° : DB5005 & DB5005L

Pour connecter la serrure de porte, vous aurez besoin de l'outil suivant :

√ Un petit tournevis à tête plate.

A. Sur l'unité extérieure : Desserrer les vis des bornes. (voir l'autocollant sur l'unité extérieure pour la position)

B. Insérer les fils (toute commande)

C. Fixer les vis des bornes.

D. Sur la serrure : Desserrer les deux vis des bornes. (Veuillez consulter le manuel de votre serrure de porte pour plus de détails.)
E. Insérer les fils (toute commande)
F. Fixer les vis des bornes.

4 Fonctions de base

Touchez n'importe où sur l'écran pour l'activer lorsqu'il est en mode veille. Vous pouvez surveiller l'entrée à tout moment à l'aide de l'écran.

N° :	Bouton :	Description
1 Réponse Permet de communiquer avec l'unité extérieure en cas d'appel avec la sonnette
2 Mule Désactive la sonnerie de l'écran
3 Serrure de porte		Ouvre la serrure de porte
4 Ouvre-portail		Ouvre le portail
5 Paramètres		Ce menu contient les réglages pour :LuminositéSaturation de couleurContrasteVolumeMélodies de sonnetteTemps de fermeture de la porte

N° : Bouton : Description

6 Fermer Met l'écran en mode veille

Table 1: Boutons et fonctions

5 Menu Paramètres

Touchez l'icône paramètres sur l'écran d'accueil pour accéder au menu paramètres.

Régler le paramétrage à l'aide des flèches.

N° : Bouton : Description
1 Luminosité Permet de régler la luminosité de l'écran
2 Contraste Permet de régler le contraste sur l'écran
3 Couleur Permet de régler les couleurs
4 Volume Permet de régler le volume de la sonnerie d'appel
5 Réglage de la sonnerie d'appel	Permet de modifier la sonnerie d'appel
6 Serrure de porte	Permet de régler la serrure de porte pour qu'elle se ferme après 1 ou 4 secondes
7 Sortie Permet de sortir du menu paramètres

6 Questions fréquemment posées

Problème

Solution

FR

• L'unité intérieure ne s'allume pas.	• Veillez à ce que l'écran soit connecté à la source d'alimentation.• Assurez-vous que la fiche de l'adaptateur est correctement enfoncée dans la prise de courant.
• Le volume de la sonnerie est trop faible.	• Vous avez peut-être rallongé le câble. En rallongeant le câble, vous risquez de réduire le volume s'il est trop long ou trop fin.
• J'ai raccordé l'unité intérieure à une serrure, mais elle ne fonctionne pas.	• Vérifiez si la serrure est bien branchée, et si vous utilisez bien une serrure appropriée avec une source d'alimentation externe.
• J'entends des interférences sur la ligne.	• Éloignez les autres appareils électroniques de l'unité pour limiter les interférences.• Le câble est peut être trop long ou le fil est peut-être trop fin.

• Il n'y a pas de son entre l'unité extérieure et l'unité intérieure.

• Le microphone est peut-être bouché. Nettoyez le microphone.• Vérifiez que les câbles sont correctement connectés et fixés.

7 Spécifications

Écran

Taille d'écran 7"(Diagonale) pouces
Système vidéo PAL/NTSC
Pixels effectifs 1024 RGB (H) x600(V)
Courant de Consommation 500±100 mA
Température de fonctionnement -5 °C ~ +50 °C
Humidité de fonctionnement 85%(Max)
Tension d'alimentation DC 15 V 1A

Sonnette

Type de capteur d'imagerie 1/4	CMOS
Angle de vision environ 110o
Distance de vision nocturne 0,5	~ 1 m
Température de fonctionnement	-10 °C ~ +50 °C
Température de stockage -20 °C	~ +60 °C
Humidité de fonctionnement ≤85%RH

8 Environnement

Cet appareil ne doit pas être jeté avec les déchets ménagers à la fin de sa durée de vie, il doit être remis à un centre de recyclage pour les appareils électriques et électroniques. Ce symbole sur l'appareil, le manuel d'utilisation et l'emballage attire votre attention sur un point important. Les matériaux utilisés dans cet appareil sont recyclables. En recyclant vos appareils, vous contribuez de manière significative à la protection de notre environnement. Renseignez-vous auprès des autorités locales pour connaître les centres de collecte des déchets.

Support

Vous trouverez toutes les informations disponibles et les pièces de rechange sur www.chbyron.eu

Veuillez lire le manuel avant usage et le ranger soigneusement pour son usage ultérieur et la maintenance.

Vous pouvez également vérifier vos vidéos YouTube en scannant le code QR ci-après avec votre téléphone !
