One+ R18CK3BL - Scie électrique RYOBI - Notice d'utilisation et mode d'emploi gratuit

Marque	RYOBI
Modèle	One+ R18CK3BL
Type de produit	Scie sauteuse sans fil
Alimentation	Batterie lithium-ion 18 V (série One+)
Vitesse à vide	0 - 3 000 coups/min (variable)
Course de la lame	Environ 20 mm
Capacité de coupe maximale (bois)	Environ 50 mm
Capacité de coupe maximale (métal)	Environ 10 mm
Capacité de coupe maximale (plastique)	Environ 30 mm
Mouvement pendulaire	Oui, réglable (4 positions)
Réglage d'angle	Oui, jusqu'à 45° (droite/gauche)
Type de lame	Lame à queue en T (changeable sans outil)
Dispositif de sécurité	Interrupteur verrouillable, protection contre redémarrage
Température d'utilisation	0 °C à 40 °C
Température de stockage	0 °C à 40 °C
Poids (sans batterie)	Environ 2,5 kg
Dimensions (L x l x h)	Environ 250 x 80 x 200 mm
Garantie	24 mois (extensible sur enregistrement)
Entretien	Nettoyage avec chiffon sec, pas de solvants
Pièces détachées	Disponibles chez RYOBI (lames, batteries, chargeurs)

FOIRE AUX QUESTIONS - One+ R18CK3BL RYOBI

Comment changer la lame sur la scie sauteuse RYOBI One+ R18CK3BL ?

Pour changer la lame, assurez-vous que l'outil est débranché de la batterie. Tournez le manchon du serre-lame dans le sens inverse des aiguilles d'une montre pour desserrer. Insérez la lame à queue en T jusqu'à ce qu'elle s'enclenche, puis tournez le manchon pour serrer. Portez des gants car les lames sont très coupantes et peuvent être chaudes.

Quelle batterie utiliser avec ce modèle ?

Ce modèle utilise une batterie lithium-ion de la série One+ de RYOBI, en 18 V. Toutes les batteries One+ 18 V sont compatibles. Pour une autonomie optimale, utilisez une batterie de forte capacité (ex: 4 Ah ou plus).

Comment régler la vitesse de coupe ?

Utilisez le cadran de contrôle de la vitesse situé sur la poignée. Tournez-le pour augmenter ou diminuer la vitesse. Une vitesse plus élevée convient au bois, une vitesse plus faible au métal ou au plastique pour éviter la surchauffe.

Comment utiliser le mouvement pendulaire ?

Le dispositif de réglage du mouvement pendulaire permet de choisir parmi 4 positions. Position 0 : coupe droite (pas de pendulaire). Positions 1 à 3 : pendulaire croissante pour coupes plus rapides dans le bois. Utilisez le pendulaire uniquement pour les coupes droites ; pour les courbes serrées, choisissez position 0.

Comment couper en angle (chanfrein) ?

Desserrez le levier de verrouillage du réglage de l'angle sous la base. Inclinez la base à l'angle souhaité (jusqu'à 45° à gauche ou à droite) en utilisant les repères. Revissez le levier pour verrouiller. La coupe en angle réduit la capacité de coupe maximale.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours une protection oculaire et un masque anti-poussière. Maintenez l'outil par les surfaces de préhension isolées lors de coupes susceptibles de toucher des câbles cachés. Utilisez des serre-joints pour maintenir la pièce. Gardez les mains éloignées de la lame. Ne jamais immerger l'outil dans un liquide.

Comment nettoyer et entretenir la scie sauteuse ?

Débranchez la batterie avant tout nettoyage. Utilisez un chiffon propre et sec pour essuyer la poussière et les impuretés. N'utilisez jamais de solvants car ils peuvent endommager les pièces en plastique. Pour les fentes de ventilation, utilisez de l'air comprimé. Vérifiez régulièrement la lame et remplacez-la si elle est émoussée.

Que faire si la lame se bloque ?

Si la lame se bloque, arrêtez immédiatement l'outil et débranchez la batterie. Ne tentez pas de redémarrer tant que la lame est bloquée, cela pourrait provoquer un recul dangereux. Identifiez la cause (pièce déplacée, nœud dans le bois) et retirez la pièce bloquée. Après correction, vous pouvez redémarrer.

Puis-je utiliser la scie sauteuse sur du métal ?

Oui, avec une lame adaptée au métal (à dents fines). Utilisez une vitesse faible et un mouvement pendulaire désactivé (position 0). Appliquez un lubrifiant (huile) sur la ligne de coupe pour réduire la chaleur. Portez une protection auditive car le bruit est plus élevé.

Où trouver des pièces de rechange ?

Les pièces détachées (lames, batteries, chargeurs, etc.) sont disponibles chez les revendeurs agréés RYOBI et sur le site www.ryobitools.eu. Utilisez uniquement des pièces d'origine pour garantir la sécurité et la performance. Pour les réparations, contactez un service après-vente agréé.

MODE D'EMPLOI One+ R18CK3BL RYOBI

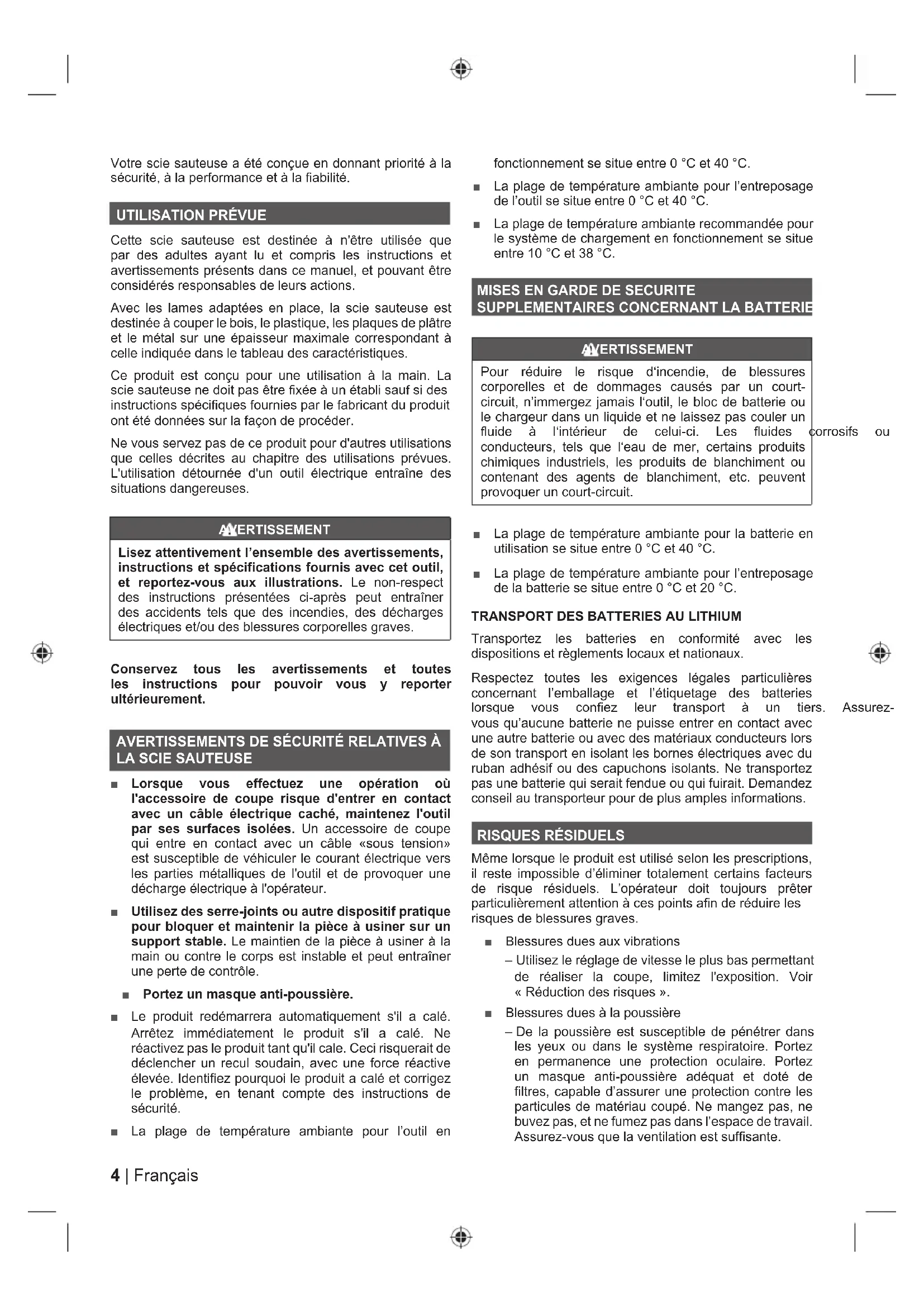

Votre scie sauteuse a été conçue en donnant la priorité à la sécurité, à la performance et à la fiabilité.

UTILISATION PRÉVUE

Cette scie sauteuse est destinée à n'être utilisée que par des adultes ayant lu et compris les instructions et avertissements présents dans ce manuel, et pouvant être considérés comme responsables de leurs actions.

Avec les lames adaptées en place, la scie sauteuse est destinée à couper le bois, le plastique, les plaques de plâtre et le métal sur une épaisseur maximale correspondant à celle indiquée dans le tableau des caractéristiques.

Ce produit est conçu pour une utilisation à la main. La scie sauteuse ne doit pas être fixée à un établi sauf si des instructions spécifiques fournies par le fabricant du produit ont été données sur la façon de procéder.

Ne vous servez pas de ce produit pour d'autres utilisations que celles décrites au chapitre des utilisations prévues. L'utilisation détournée d'un outil électrique entraîne des situations dangereuses.

AVERTISSEMENT

Lisez attentivement l'ensemble des avertissements, instructions et spécifications fournis avec cet outil, et reportez-vous aux illustrations. Le non-respect des instructions représentées ci-après peut entraîner des accidents tels que des incendies, des décharges électriques et/ou des blessures corporelles graves.

Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

AVERTISSEMENTS DE SÉCURITÉ RELATIFS À LA SCIE SAUTEUSE

Lorsque vous effectuez une opération où l'accessoire de coupe risque d'entrer en contact avec un câble électrique caché, maintenez l'outil par ses surfaces isolées. Un accessoire de coupe qui entre en contact avec un câble « sous tension » est susceptible de véhiculer le courant électrique vers les parties métalliques de l'outil et de provoquer une décharge électrique à l'opérateur. Utilisez des serre-joints ou un autre dispositif pratique pour bloquer et maintenir la pièce à usiner sur un support stable. Le maintien de la pièce à usiner à la main ou contre le corps est instable et peut entraîner une perte de contrôle.

• Portez un masque anti-poussière.

Le produit redémarrera automatiquement s'il a calé. Arrêtez immédiatement le produit s'il a calé. Ne réactivez pas le produit tant qu'il cale. Ceci risquerait de déclencher un recul soudain, avec une force réactive élevée. Identifiez pourquoi le produit a calé et corrigez le problème, en tenant compte des instructions de sécurité. La plage de température ambiante pour l'utilisation en

fonctionnement se situe entre 0°C et 40°C.

La plage de température ambiante pour l'entreposage de l'outil se situe entre 0°C et 40°C. La plage de température ambiante recommandée pour le système de chargement en fonctionnement se situe entre 10°C et 38°C.

MISES EN GARDE DE SÉCURITÉ SUPPLÉMENTAIRES CONCERNANT LA BATTERIE

AVERTISSEMENT

Pour réduire le risque d'incendie, de blessures corporelles et de dommages causés par un court-circuit, n'immergez jamais l'outil, le bloc de batterie ou le chargeur dans un liquide et ne laissez pas couler un fluide à l'intérieur de celui-ci. Les fluides conducteurs, tels que l'eau de mer, certains produits chimiques industriels, les produits de blanchiment ou contenant des agents de blanchiment, etc. peuvent provoquer un court-circuit.

corrosifs ou

La plage de température ambiante pour la batterie en utilisation se situe entre 0 °C et 40 °C. La plage de température ambiante pour l'entreposage de la batterie se situe entre 0 °C et 20 °C.

TRANSPORT DES BATTERIES AU LITHIUM

Transportez les batteries en conformité avec les dispositions et règlements locaux et nationaux.

Respectez toutes les exigences légales particulières concernant l'emballage et l'étiquetage des batteries lorsque vous confiez leur transport à un tiers. Assurez-vous qu'aucune batterie ne puisse entrer en contact avec une autre batterie ou avec des matériaux conducteurs lors de son transport en isolant les bornes électriques avec du ruban adhésif ou des capuchons isolants. Ne transportez pas une batterie qui serait fendue ou qui fuirait. Demandez conseil au transporteur pour de plus amples informations.

Assurez-

RISQUES RÉSIDUELS

Même lorsque le produit est utilisé selon les prescriptions, il reste impossible d'éliminer totalement certains facteurs de risque résiduels. L'opérateur doit toujours prêter particulièrement attention à ces points afin de réduire les risques de blessures graves.

Blessures dues aux vibrations - Utilisez le réglage de vitesse le plus bas permettant de réaliser la coupe, limitez l'exposition. Voir « Réduction des risques ». Blessures dues à la poussière - De la poussière est susceptible de pénétrer dans les yeux ou dans le système respiratoire. Portez en permanence une protection oculaire. Portez un masque anti-poussière ajusté et doté de filtres, capable d'assurer une protection contre les particules de matériel coupé. Ne mangez pas, ne buvez pas, et ne fumez pas dans l'espace de travail. Assurez-vous que la ventilation est suffisante.

Blessures provoquées par une décharge électrique - La lame est susceptible d'entrer en contact avec des câbles électriques cachés, et de mettre ainsi certaines parties du produit « sous tension ». Tenez toujours le produit par les poignées destinées à cet effet et prenez garde lors des coupes aveugles dans les murs et dans les sols susceptibles de contenir des câbles cachés. Blessures provoquées par l'entrée en contact avec la lame - Les lames sont très coupantes et deviennent très chaudes en cours de fonctionnement. Portez des gants lorsque vous changez de lame. Gardez en permanence vos mains éloignées de la zone de coupe. Fixez la pièce à travailler lorsque cela est possible. Blessures dues au bruit - Le bruit peut endommager l'audition. Lorsque vous utilisez des outils à moteur pendant une longue période de temps, portez une protection auditive.

RÉDUCTION DES RISQUES

Il a été rapporté que les vibrations engendrées par les outils tenus à main peuvent contribuer à l'apparition d'un état appelé le syndrome de Raynaud chez certaines personnes. Les symptômes peuvent comprendre des fourmillements, un engourdissement et un blanchiment des doigts, généralement par temps froid. Des facteurs héréditaires, l'exposition au froid et à l'humidité, le régime alimentaire, le tabagisme et les habitudes de travail peuvent contribuer au développement de ces symptômes. Certaines mesures peuvent être prises par l'utilisateur pour aider à réduire les effets des vibrations :

• Gardez votre corps au chaud par temps froid. Lorsque vous utilisez l'appareil, portez des gants afin de garder vos mains et vos poignets au chaud. Le temps froid est considéré comme un facteur contribuant très largement à l'apparition du syndrome de Raynaud.
• Après chaque session de travail, pratiquez des exercices qui favorisent la circulation sanguine.
• Faites des pauses fréquentes. Limitez la quantité d'exposition journalière.

Si vous ressentez l'un des symptômes associés à ce syndrome, arrêtez immédiatement le travail et consultez votre médecin pour lui en faire part.

AVERTISSEMENT

L'utilisation prolongée d'un outil est susceptible de provoquer ou d'aggraver des blessures. Assurez-vous de faire des pauses de façon régulière lorsque vous utilisez tout outil de façon prolongée.

1. Cadran de contrôle de la vitesse
2. Bouton de verrouillage
3. Interrupteur de mise en marche
4. Poignée, surface de préhension isolée
5. Manchon du serre-lame
6. Protège-disque
7. Dispositif de réglage du mouvement pendulaire
8. Montage de la base
9. Levier de verrouillage du réglage de l'angle
10. Réceptacle de la batterie
11. Lame 12. Sortie de poussière

ENTRETIEN

AVERTISSEMENT

Le produit ne doit jamais être branché sur une source de courant lorsque vous y montez des pièces, lorsque vous effectuez des réglages, lorsque vous le nettoyez, lorsque vous l'entretenez, ou lorsque vous ne l'utilisez pas. Le fait de débrancher le produit évitera toute mise en marche accidentelle susceptible de provoquer de graves blessures.

AVERTISSEMENT

N'effectuez l'entretien qu'à l'aide de pièces détachées et accessoires d'origine constructeur. L'utilisation de toute autre pièce est susceptible de présenter un danger ou d'endommager votre outil.

• Évitez d'utiliser des solvants pour nettoyer les parties en plastique. La plupart des plastiques sont susceptibles d'être endommagés par les solvants disponibles dans le commerce. Utilisez un chiffon propre pour essuyer les impuretés, la poussière, etc.

AVERTISSEMENT

Ne laissez jamais du liquide de frein, de l'essence, des produits pétroliers, des huiles pénétrantes, etc. entrer en contact avec les éléments en plastique. Ces produits chimiques contiennent des substances qui peuvent endommager, fragiliser ou détruire le plastique.

AVERTISSEMENT

Pour plus de sécurité et de fiabilité, toutes les réparations doivent être effectuées par un service après-vente agréé.

PROTECTION DE L'ENVIRONNEMENT

Recyclez les matières premières au lieu de les jeter avec les ordures ménagères. Pour protéger l'environnement, l'outil, les accessoires et les emballages doivent être triés.

SYMBOLES

Alerte de sécurité

Veuillez lire attentivement le mode d'emploi avant de démarrer la machine.

Vitesse à vide

Conformité CE

Marque de conformité d'Eurasie

Marque de conformité ukrainienne

001

Portez toujours une protection oculaire.

DANGER ! Lame coupante.

Les produits électriques hors d'usage ne doivent pas être jetés avec les ordures ménagères. Recyclez-les par l'intermédiaire des structures disponibles. Contactez les autorités locales ou votre distributeur pour vous renseigner sur les conditions de recyclage.

SYMBOLES PRESENTS DANS LE MANUEL

Remarque

Pièces détachées et accessoires vendus séparément

Coupe du métal

Coupe du plastique

Coupe droite et courbe dans le bois

Coupe droite dans le bois

Augmentation de la vitesse

Diminution de la vitesse

Verrouillage

Déverrouillage

Les symboles suivants, et les noms qui leur sont associés, permettent d'expliquer les différents niveaux de risques liés à l'utilisation de cet outil.

DANGER

Imminence d'un danger qui, si l'on n'y prend garde, peut entraîner des blessures graves voire mortelles.

AVERTISSEMENT

Situation potentiellement dangereuse qui, si l'on n'y prend garde, peut entraîner des blessures graves voire mortelles.

ATTENTION

Situation potentiellement dangereuse qui, si l'on n'y prend garde, peut entraîner des blessures moyennes ou légères.

ATTENTION

(Sans symbole de sécurité) Indique une situation pouvant provoquer des dommages matériels.

Le niveau d'émission des vibrations indiqué dans cette feuille d'information a été mesuré en conformité avec un test normalisé fini par EN60745 et peut être utilisé pour comparer un outil à un autre. Il peut être utilisé pour une évaluation préliminaire de l'exposition. Le niveau déclaré d'émission des vibrations s'applique à l'utilisation principale de l'outil. Toutefois, si l'outil est utilisé pour des applications différentes, avec des accessoires différents, ou mal entretenu, l'émission de vibrations peut être différente. Le niveau d'exposition peut en être augmenté de façon significative tout au long de la période de travail.

Une estimation du niveau d'exposition aux vibrations doit aussi prendre en compte les périodes où l'outil est arrêté ainsi que les périodes où il fonctionne sans juste travailler. Le niveau d'exposition pendant la durée totale du travail peut en être réduit de façon significative. Prenez en considération des mesures additionnelles de sécurité à prendre pour protéger l'opérateur des effets des vibrations telles que : maintien de l'outil et de ses accessoires, maintien des mains au chaud, organisation du travail.

AVERTISSEMENT

En plus des droits statutaires liés à l'achat, ce produit est couvert par une garantie telle que décrite ci-dessous.

1. La durée de la garantie accordée au consommateur est de 24 mois à partir de la date d'achat. Cette date doit être authentifiée par une facture ou toute autre preuve d'achat. Le produit a été conçu en vue d'une utilisation strictement privée. Aucune garantie ne s'applique donc en cas d'utilisation professionnelle ou commerciale.
2. Il existe pour une partie de la gamme d'outils électroportatifs (AC/DC), une possibilité d'établir la période de garantie au-delà de la période précédemment décrite en utilisant le formulaire d'enregistrement lié sur le site Internet www.ryobitools.eu. L'éligibilité d'un outil est clairement affichée dans les points de vente et/ou sur l'emballage et la documentation. L'utilisateur final doit enregistrer son ou ses outils nouvellement achetés en ligne dans les 30 jours qui suivent la date d'achat. L'utilisateur a la possibilité de s'enregistrer pour l'extension de garantie dans son pays de résidence si celui-ci est listé dans le formulaire d'enregistrement en ligne où cette option est valide. L'utilisateur final doit donner son consentement pour l'enregistrement des données requises pour accéder au site et doit accepter les termes et conditions. La confirmation d'enregistrement, envoyée par courrier électronique, ainsi que la facture originale mentionnant la date d'achat serviront de preuve de l'extension de garantie.
3. La garantie couvre, pendant la période de garantie, les défauts des produits liés à la fabrication et aux matériaux à la date d'achat. La garantie est limitée à la réparation et/ou au remplacement et n'inclut aucune autre obligation, telle que, mais sans s'y limiter, les dommages accessoires ou indirects. La garantie n'est pas valable en cas de mauvaise utilisation du produit, d'utilisation contraire aux instructions du mode d'emploi, ou en cas de branchement incorrect. Cette garantie ne s'applique pas pour :
4. tout dommage au produit résultant d'un mauvais entretien
5. tout produit ayant été altéré ou modifié
6. tout produit dont les marquages originaux d'identification (marque, numéro de série) ont été dégradés, altérés ou retirés
7. tout dommage causé par le non-respect des instructions du mode d'emploi
8. tout produit non CE
9. tout produit ayant subi une tentative de réparation par du personnel non qualifié ou sans autorisation préalable de Techtronic Industries
10. tout produit raccordé à une alimentation secteur non conforme (ampérage, voltage, fréquence)
11. tout dommage causé par des influences extérieures (chimiques, physiques, chocs) ou par des substances étrangères
12. l'usure normale des pièces consommables
13. une utilisation inappropriée, une surcharge de l'outil
14. l'utilisation de pièces ou accessoires non agréés
15. accessoires de l'outil électrique fournis avec l'outil ou achetés séparément. Cela comprend notamment les embouts de vissage, les forets de perceuse, les disques abrasifs, le papier de verre et les lames, le guide latéral
16. Les composants (pièces et accessoires) sujets à l'usure naturelle, ceci incluant notamment les mandrins, les charbons, adaptateurs SDS, les cordons d'alimentation, les poignées auxiliaires, les mallettes de transport, les plateaux de ponçage, les sacs collecteurs de poussière, les tubes d'extraction de poussière, les carrés de clé à choc, etc.
17. Si le produit doit être réparé, envoyez-le à un service après-vente agréé RYOBI dont vous trouverez ci-dessous la liste pour chaque pays. Dans certains pays, votre revendeur RYOBI se chargera d'envoyer le produit à un centre de réparation RYOBI. Lorsque vous envoyez un produit à un service après-vente RYOBI, celui-ci doit être correctement emballé, sans contenir aucun produit dangereux tel que de l'essence, et vous devez indiquer cette adresse ainsi qu'une courte description du problème.
18. Une réparation / un remplacement sous garantie est gratuit(e). Ceci ne constituera pas une extension de garantie ni un nouveau départ de la période de garantie. Les pièces ou les outils remplacés deviennent notre propriété. Dans certains pays, les frais de port devront être assumés par l'expéditeur. Vos droits statutaires restent inchangés.
19. Cette garantie est valable au sein de l'Europe, de la Suisse, de l'Islande, de la Norvège, du Liechtenstein, de la Turquie, de la Russie. En dehors de ces zones, veuillez contacter votre distributeur agréé RYOBI pour déterminer si une autre garantie s'applique.

SERVICE APRÈS-VENTE AGRÉÉ

Pour trouver le service après-vente agréé le plus proche, rendez-vous sur http://fr.rybitools.eu/header/service-and-support/service-agents.

CONDITIONS DE GARANTIE RYOBI

Conformément au droit des produits, la responsabilité est établie par l'entreprise.

Déclarons par la présente que le produit

Scie sauteuse 18V

Marque : RYOBI

Numéro de modèle : R18JS7

Étendue des numéros de série : 46284801000001 - 46284801999999

est conforme aux Directives Européennes et Normes Harmonisés suivantes

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN 55014-2:2015, EN 60745-1:2009+A11:2010

EN 60745-2-11:2010

La documentation RoHS a été dressée d'après EN50581:2012

Andrew John Eyre (BEng, CEng, MIET)

Vice-Président, Réglementation & Sécurité

Autorisé à rédiger le dossier technique :

Alexander Krug, Directeur Général

Techtronic Industries GmbH

Alexander Krug, Directeur

Techtronic Industries GmbH

FR RYOBI est une marque déposée de Ryobi Limited, et est utilisée sous licence.
