Type de produit	Filtre à aquarium pour bassin de jardin
Marque	EHEIM
Modèle	Press 7000
Dimensions (diamètre × hauteur)	410 × 320 mm
Raccordements d'eau	1" (filetage)
Température du milieu	4°C – 35°C
Pompe incluse	FLOW2500
Modes de service	WORK (filtration normale) et CLEAN (contre-lavage)
Fonction de contre-lavage (backwash)	Oui, toutes les 4 semaines recommandé
Matériau du filtre	Mousse bleue grossière, toison charbon actif (2 pièces), corbeille avec granulat EHEIM FILTERMEC, mousse bleue fine (2 pièces)
Capacité du filtre	Conçue pour bassins jusqu'à environ 7000 L (d'après le nom)
Entretien courant	Contre-lavage toutes les 4 semaines ; nettoyage manuel du filtre tous les 3 mois
Durée de vie de la toison charbon actif	Environ 4 semaines, à remplacer ensuite
Sécurité électrique	Déconnecter la prise avant toute intervention
Utilisation autorisée	Bassins de jardin avec ou sans poissons, usage privé
Utilisation interdite	Piscines naturelles, usage commercial ou industriel
Pièces de rechange principales	Références : 2630210 (joint), 2630010 (tuyau?), 2517851 (cartouche?), 2630310 (autre) – voir notice page 78
Poids	Environ 8 kg (estimation)
Hivernage	Nettoyer et stocker à l'abri du gel
Fabriquant	EHEIM GmbH & Co. KG, Allemagne

FOIRE AUX QUESTIONS - Press 7000 EHEIM

Comment installer le filtre Press 7000 ?

Positionnez le filtre au bord du bassin en l'immergeant partiellement. Posez la pompe horizontalement dans l'eau sur une surface solide, avec au moins 20 cm d'eau au-dessus du boîtier. Respectez la profondeur d'immersion maximale indiquée dans les spécifications techniques. Raccordez les tuyaux selon les indications du manuel (IN pour l'entrée, OUT pour la sortie, DIRTY pour le contre-lavage).

Quels sont les modes de service disponibles ?

Deux modes sont disponibles via le bouton de réglage : WORK (filtration normale : l'eau du bassin est pompée dans le filtre puis retourne au bassin) et CLEAN (contre-lavage : l'eau traverse le filtre en sens inverse et est évacuée par le raccordement DIRTY).

À quelle fréquence faut-il effectuer le contre-lavage (backwash) ?

Il est recommandé d'utiliser la fonction Backwash environ toutes les 4 semaines pour nettoyer le filtre. Procédez comme suit : débranchez la pompe, montez le tuyau d'évacuation sur le raccord DIRTY, sélectionnez le mode CLEAN, rebranchez et laissez fonctionner jusqu'à ce que l'eau sale diminue, puis débranchez et remettez en mode WORK.

Comment nettoyer manuellement le filtre ?

Tous les 3 mois environ, contrôlez l'intérieur du filtre. Débranchez la pompe, retirez les raccordements flexibles, ouvrez les fermoirs de la bague de serrage, retirez le couvercle et le filtre. Nettoyez les mousses et granulats sous l'eau froide, ainsi que l'intérieur du boîtier. Remontez dans l'ordre inverse.

Quand faut-il remplacer la toison de charbon actif ?

La toison de charbon actif a une durée de vie limitée à environ 4 semaines. Passé ce délai, elle peut relarguer les substances nocives dans l'eau. Il suffit de la retirer ou de la remplacer par une neuve.

Que faire si la capacité de filtration diminue ?

Vérifiez d'abord que le filtre est correctement installé. S'il est encrassé, nettoyez-le. Si la pompe est encrassée, nettoyez le boîtier de la pompe (voir manuel de la pompe). Si le problème persiste, contactez le service EHEIM.

Puis utiliser le filtre dans une piscine naturelle ?

Non, l'appareil est exclusivement conçu pour les bassins de jardin (avec ou sans poissons) et ne convient pas aux piscines naturelles ni à un usage commercial ou industriel.

Comment entretenir l'appareil en hiver ?

Nettoyez soigneusement l'appareil, puis stockez-le à l'abri du gel. Respectez les températures minimales (4°C). Ne laissez pas l'eau geler à l'intérieur du filtre.

Quelles sont les précautions de sécurité à respecter ?

Débranchez toujours la pompe avant toute intervention. N'utilisez pas l'appareil s'il est endommagé ou ne fonctionne pas correctement. Ne faites pas de modifications techniques. Utilisez uniquement des pièces de rechange d'origine. Gardez l'emballage hors de portée des enfants (risque d'étouffement).

Où puis-je trouver les pièces de rechange ?

Les pièces de rechange sont listées page 78 du manuel. Les références principales pour le Press 7000 sont : 2630210, 2630010, 2517851, 2630310. Adressez-vous à votre revendeur ou au service EHEIM.

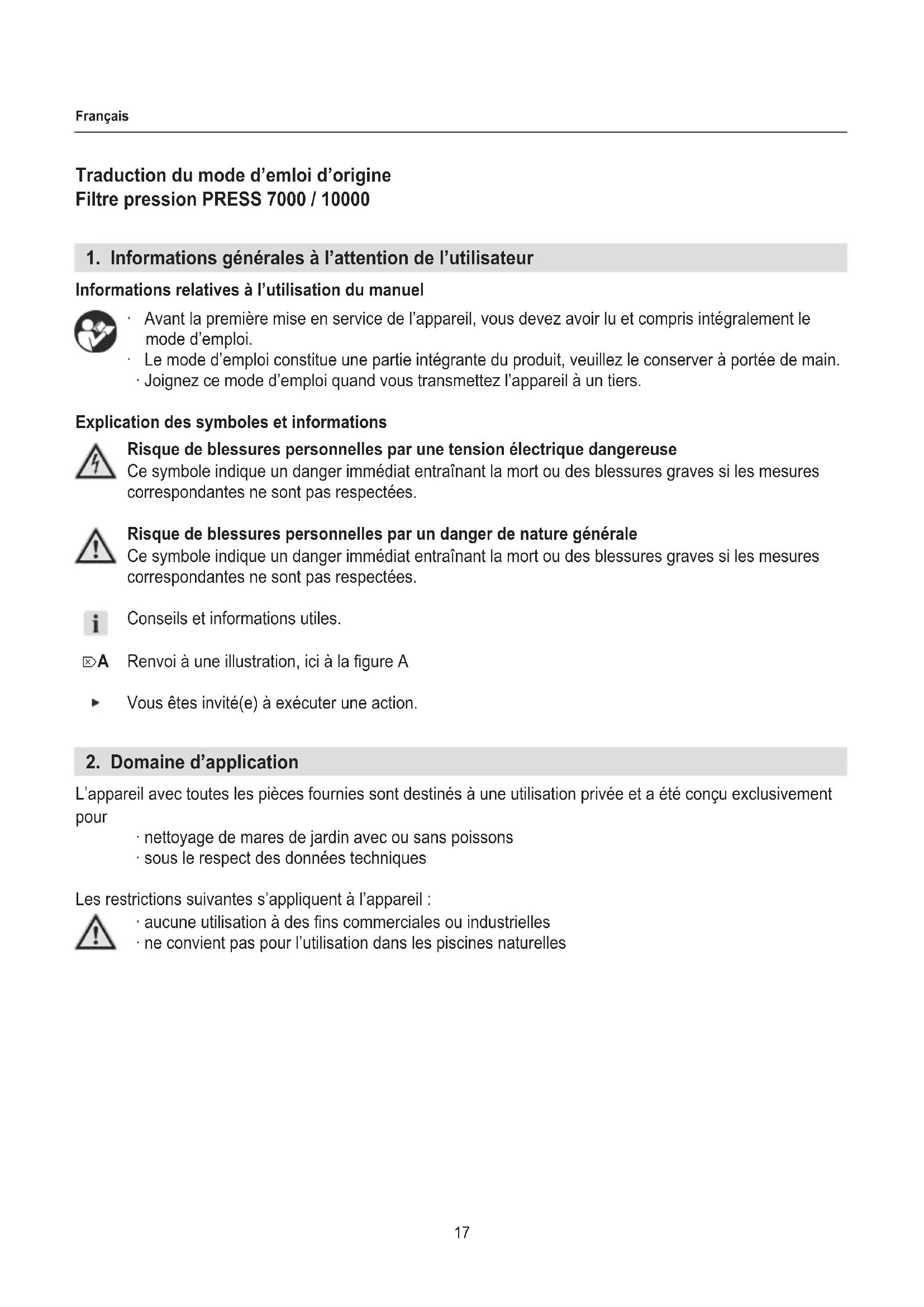

MODE D'EMPLOI Press 7000 EHEIM

Informations relatives à l'utilisation du manuel

Avant la première mise en service de l'appareil, vous devez avoir lu et compris intégralement le mode d'emploi. Le mode d'emploi constitue une partie intégrante du produit, veuillez le conserver à portée de main. Joignez ce mode d'emploi quand vous transmettez l'appareil à un tiers.

Risque de blessures personnelles par une tension électrique dangereuse

Ce symbole indique un danger immédiat entraînant la mort ou des blessures graves si les mesures correspondantes ne sont pas respectées.

Risque de blessures personnelles par un danger de nature générale

Ce symbole indique un danger immédiat entraînant la mort ou des blessures graves si les mesures correspondantes ne sont pas respectées.

Conseils et informations utiles.

Renvoi à une illustration, ici à la figure A. Vosuete(e) à executer une action.

2. Domaine d'application

L'appareil avec toutes les pièces fournies sont destinés à une utilisation privée et a été conçu exclusivement pour

• nettoyage de marais de jardin avec ou sans poissons
• sous le respect des données techniques

Les restrictions suivantes s'appliquent à l'appareil :

• Aucune utilisation à des fins commerciales ou industrielles ne convient. L'appareil ne convient pas pour l'utilisation dans les piscines naturelles.

3. Consignes de sécurité

Cet appareil peut désigner des dangers pour les personnes et objets s'il n'est pas utilisé de manière conforme ou correspondant au but prévu, ou si les consignes de sécurité ne sont pas observées.

• Conserver l'emballage de l'appareil à l'abri des enfants, parce qu'il peut représenter un danger (risque d'étouffement !)
• Cet appareil peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes avec des capacités physiques, sensorielles ou mentales réduites, ou des personnes qui manquent de l'expérience et du savoir requis pour l'utilisation sûre de cet appareil à moins d'être surveillées ou instruites à propos de l'utilisation sûre et concernant les risques liés à l'utilisation. Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne sont pas autorisés à effectuer le nettoyage et la maintenance sans surveillance par une personne responsable de leur sécurité.

Utilisation sûre

· L'appareil est exploité au moyen d'une pompe inclus dans la livraison. Respectez le mode d'emploi, en particulier les chapitres relatifs à la sécurité, la mise en service, l'utilisation et l'entretien. - Effectuez une inspection visuelle avant d'utiliser l'appareil afin de vérifier si l'appareil est intact. · N'utilisez pas l'appareil, s'il ne fonctionne pas correctement ou s'il est endommagé. - Exécutez uniquement les travaux décrits dans ce manuel. - Ne faites aucune modification technique de cet appareil. - Utilisez uniquement des pièces de rechange et accessoires d'origine pour cet appareil.

Montage du couvercle de fermeture (a)

1. Placez le disque d'étanchéité ② dans le couvercle de fermeture ①.
2. Vissez le couvercle de fermeture sur le raccordement visse DIRTY.

Montage du raccordement de la pompe (a)

1. Raccordez le tuyau spiralé de la pompe avec la tubulure de raccordement ③.
2. Placez le disque d'étanchéité ⑤ dans l'écrou-raccord ④.
3. Vissez la tubulure de raccordement au moyen de l'écrou-raccord sur le raccordement visse IN.

Raccordement du tuyau d'évacuation (b)

1. Raccordez le tuyau spiralé pour l'évacuation avec la tubulure de raccordement ⑥.
2. Placez le disque d'étanchéité ⑧ dans l'écrou-raccord ⑦.
3. Vissez la tubulure de raccordement au moyen de l'écrou-raccord sur le raccordement visse OUT.

Nous conseillons de fixer les tuyaux à l'aide d'une bride.

5. Modes de service

Vous pouvez sélectionner les modes de service suivants au moyen du bouton de réglage :

Raccordement flexible IN - Raccordement de la pompe Raccordement flexible OUT - Écoulement dans le bassin

L'eau du bassin est évacuée par la pompe vers le filtre, puis est redirigée vers la bassin après filtration.

Raccordement flexible IN - Raccordement de la pompe Raccordement flexible DIRTY - Écoulement de l'eau usée

Dans ce mode de service, le filtre peut être nettoyé. Pour ce faire, la pompe évacue l'eau du bassin par le filtre en sens inverse et la redirige vers l'écoulement de l'eau usée.

Prudence!

Respectez le mode d'emploi, en particulier les chapitres relatifs à la sécurité, la mise en service, l'utilisation.

1. Positionnez le filtre au bord du bassin en l'immergeant partiellement (E).
2. Posez la pompe horizontalement dans une mare, sur une surface solide, de sorte que le boîtier du filtre soit couvert d'au moins 20 cm d'eau. Observez toujours la profondeur d'immersion maximale (voir les specifications techniques).

Mettre la pompe en marche

1. Sélectionnez le mode de service souhaité au moyen du bouton de réglage WORK ou CLEAN.
2. Insérez la fiche secteur dans la prise murale.

Attention : La pompe se met immédiatement en marche !

Arrêter la pompe

1. Retirez la fiche secteur dans la prise murale.

Attention! décharge électrique!

• Retirez la fiche secteur de la pompe de la prise murale avant de procéder aux travaux de maintenance.

Prudence!

• Respectez le mode d'emploi de la pompe, en particulier les chapitres relatifs à la sécurité et à l'entretien.

N'utilisez pas d'objets durs ou des produits agressifs pour le nettoyage.

Les travaux de maintenance requis pour un fonctionnement optimal et irréprochable sont décrits dans les segments suivants. Une maintenance périodique prolonge le cycle de vie et assure le bon fonctionnement du filtre pendant une longue période.

Fonction backwash

Utilisez toutes les 4 semaines environ la fonction Backwash pour nettoyer le filtre.

Procédez comme suit :

1. Retirez la fiche secteur de la pompe.
2. Démontez le couvercle de fermeture ① du raccordement visse DIRTY (A).
3. Raccordez le tuyau spiralé pour l'eau usée avec la tubulure de raccordement ① (B).
4. Placez le disque d'étanchéité ③ dans l'écrou-raccord ②.
5. Vissez la tubulure de raccordement au moyen de l'écrou-raccord sur le raccordement visse DIRTY.
6. Sélectionnez le mode de service CLEAN (D) au moyen du bouton de réglage.
7. Insérez la fiche secteur de la pompe dans la prise murale.

Attention : la pompe se met immédiatement en marche !

1. Laissez la pompe fonctionner jusqu'à ce que les saletés générées dans l'eau aient nettement diminué. Lors de cette opération, surveillez le volume de remplissage de votre bassin.
2. Retirez la fiche secteur de la pompe de la prise murale.
3. Démontez la tubulure de raccordement du raccordement visse DIRTY.
4. Montez le couvercle de fermeture.
5. Sélectionnez le mode de service WORK (C) au moyen du bouton de réglage.

Nettoyage manuel du filtre

Contrôlez l'intérieur du filtre tous les 3 mois environ et nettoyez-le selon le degré de salissure. Procédez comme suit :

1. Retirez la fiche secteur de la pompe.
2. Retirez les raccordements flexibles ( A)
3. Ouvrez les fermoirs à clipser (6 éléments) de la bague de serrage ( F).
4. Retirez le couvercle du filtre ① du boîtier ③ (G). PRESS10000 est doté d'un cordon-prolongateur en supplément ②.
5. Retirez le filtre du boîtier

PRESS7000 (h)

Épande de filtre bleu, grossier Toison de charbon actif (2 pieces) Corbeille de filtration équipée d'EHEIM FILTERMEC Granulat Épande de filtre bleu, fin

Épange de filtre bleu, grossier ② Toison de charbon actif (2 pieces) ③ Corbeille de filtration équipée d'EHEIM FILTERMEC Granulat (2 pieces) ④ Épange de filtre bleu, fin (2 pieces)

1. Nettoyez le filtre et les granulés sous le robinet d'eau froide.
2. Nettoyez l'intérieur du boîtier du filtré avec un jet d'eau.
3. Remontez le filtré dans l'ordre inverse du démontage.
4. Replacez le couvercle du filtre dans le boîtier.
5. Tirez la bague de serrage vers le haut et verrouillez les fermoirs à clipser (F).

Vérifiez lors de l'assemblage que les boulons de la bague de serrage soient bien insérés dans l'ouverture du boîtier du filtre.

Recommandation de maintenance

Le cycle de vie d'une toison de charbon actif est limité environ 4 semaines. Après cette période, la toison dégagera à nouveau les substances nocives dans l'eau. Vous pouvez simplement enlever la toison ou la remplacer par un exemplaire neuf.

Attention! décharge électrique!

Retirez la fiche secteur de la prise murale avant le dépannage.

Dysfonctionnement cause possible solution

La capacité de filtration diminue	Le filtré est mal installé ▷ Vérifiez l'ordre d'installation du filtré.
	Le filtré est encrassé ▷ Nettoyez le filtré
	La pompe est encrassée ▷ Nettoyez le boîtier du filtré de la pompe (voir le manuel d'utilisation de la pompe)

Veuillez vous adresser à notre service EHEIM en cas d'un autre dysfonctionnement.

Stockage et hivernage

Nettoyez l'appareil

1. Conservez l'appareil à l'abri du gel.

Mise au rebut

Lors de la mise au rebut de l'appareil, respectez les réglementations légales en vigueur.

L'appareil ne doit pas être éliminé avec les déchets communaux ou ménagers. L'appareil peut être déposé gratuitement après des points de collecte ou déchetteries municipaux. L'emballage est composé de matériaux recyclables. Eliminez-les de manière conforme, et apportez-les à un point de recyclage.

10. Spécifications techniques

Type 7000 10000
Pompe FLOW2500 FLOW3	3500
Cote (Ø × H) 410 × 320 mm	540 × 320 mm
Raccordements d'eau 1"
Température du milieu 4°C – 35°C

Vous trouverez les données techniques de la pompe dans le mode d'emploi correspondant.

11. Pièces de rechange

Voir page 78.

Pos. 7	000 10000
①	2630210 2630210
②	2630010 2630010
③	2517851 2517851
④	2630310 2630310
