BEDIENUNGSANLEITUNG Press 7000 EHEIM

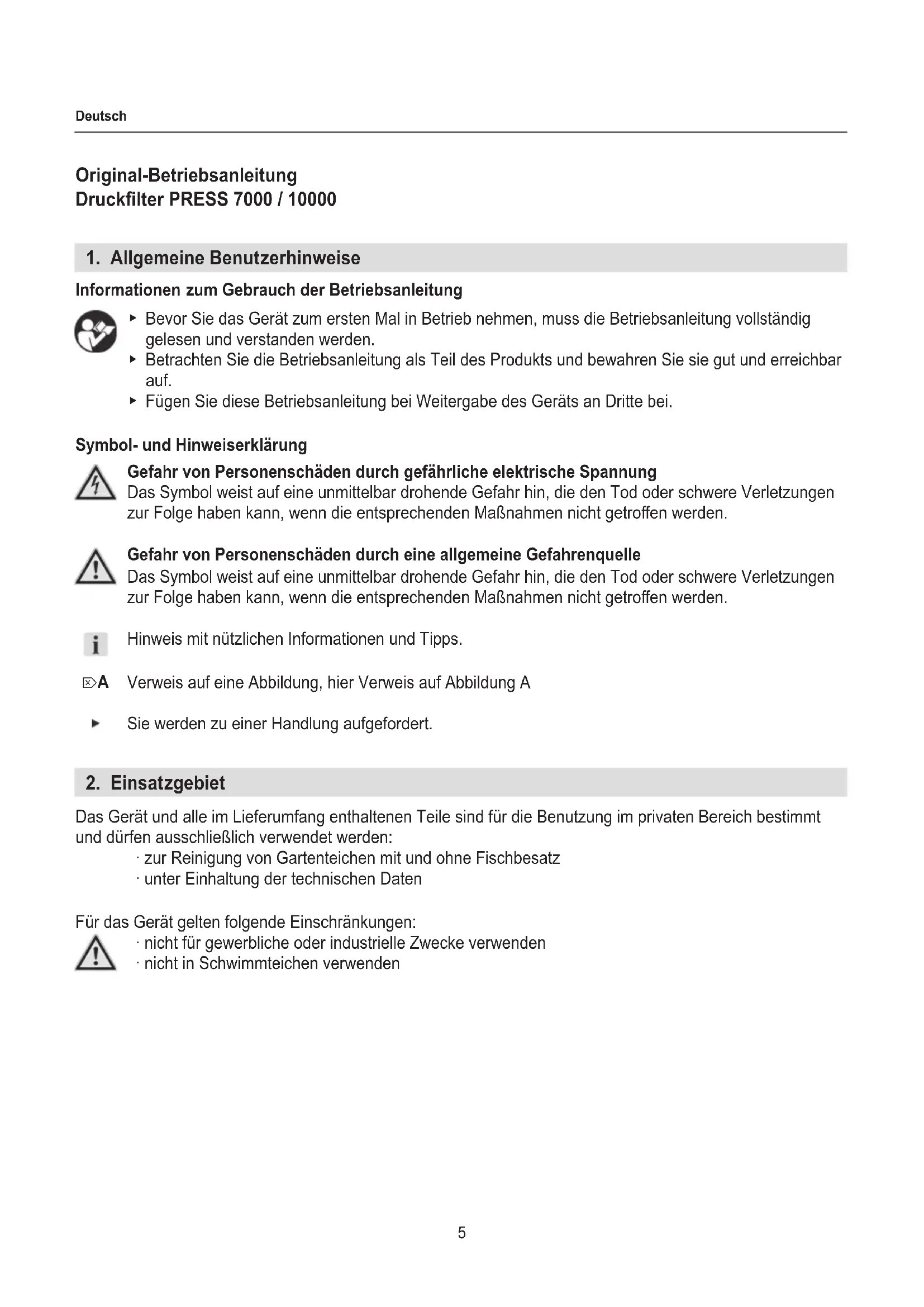

Deutsch Original-Betriebsanleitung Druck󰄈lter PRESS 7000 / 10000

1. Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Betriebsanleitung ▶ Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Betriebsanleitung vollständig gelesen und verstanden werden. ▶ Betrachten Sie die Betriebsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf. ▶ Fügen Sie diese Betriebsanleitung bei Weitergabe des Geräts an Dritte bei. Symbol- und Hinweiserklärung Gefahr von Personenschäden durch gefährliche elektrische Spannung Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getro󰘯en werden. Gefahr von Personenschäden durch eine allgemeine Gefahrenquelle Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getro󰘯en werden. Hinweis mit nützlichen Informationen und Tipps. Verweis auf eine Abbildung, hier Verweis auf Abbildung A Sie werden zu einer Handlung aufgefordert.

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden: ‧ zur Reinigung von Gartenteichen mit und ohne Fischbesatz ‧ unter Einhaltung der technischen Daten Für das Gerät gelten folgende Einschränkungen: ‧ nicht für gewerbliche oder industrielle Zwecke verwenden ‧ nicht in Schwimmteichen verwenden ⌦A6 Deutsch

3. Sicherheitshinweise

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entspre- chend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden. ‧ Die Geräteverpackung nicht in die Hände von Kindern gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!). ‧ Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstan- den haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt. Sicherer Betrieb ‧ Das Gerät wird mit einer mitgelieferten Pumpe betrieben. Beachten Sie die Betriebsanleitung, besonders die Kapitel Sicherheit, Inbetriebnah

me, Bedienung und Wartung! ‧ Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustel- len, dass das Gerät unbeschädigt ist. ‧ Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktio

niert oder wenn es beschädigt ist. ‧ Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind. ‧ Nehmen Sie niemals technische Änderungen am Gerät vor. ‧ Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.7 Deutsch

Verschlussdeckel montieren (⌦A)

1. Stecken Sie die Dichtscheibe ② in den Verschlussdeckel ①.

2. Schrauben Sie den Verschlussdeckel auf den Schraubanschluss DIRTY.

Anschluss Pumpe montieren (⌦A)

1. Verbinden Sie den Spiralschlauch der Pumpe mit dem Anschlussstutzen ③.

2. Legen Sie die Dichtscheibe ⑤ in die Überwurfmutter ④.

3. Schrauben Sie mit der Überwurfmutter den Anschlussstutzen auf den Schraubanschluss IN.

Auslauf-Schlauch anschließen (⌦B)

1. Verbinden Sie den Spiralschlauch für den Auslauf mit dem Anschlussstutzen ⑥.

2. Legen Sie die Dichtscheibe ⑧ in die Überwurfmutter ⑦.

3. Schrauben Sie mit der Überwurfmutter den Anschlussstutzen auf den Schraubanschluss OUT.

Wir empfehlen die Schläuche mit Schlauchklemmen zu befestigen

Über den Drehregler können folgende Betriebsarten gewählt werden: WORK (⌦C) Schlauchanschluss IN – Anschluss der Pumpe Schlauchanschluss OUT – Auslauf in den Teich Teichwasser wird von der Pumpe in den Filter gefördert und ge󰘰ltert zurück in den Teich geleitet. CLEAN (⌦D) Schlauchanschluss IN – Anschluss der Pumpe Schlauchanschluss DIRTY – Auslauf Schmutzwasser In dieser Betriebsart kann der Filter gereinigt werden. Dazu wird Teichwasser von der Pumpe in umgekehrter Richtung durch den Filter gefördert und durch den Auslauf für Schmutzwasser geleitet.

Vorsicht! ▶ Beachten Sie die Betriebsanleitung der Pumpe, insbesondere die Kapitel Sicherheit, Inbetriebnahme und Bedienung!

1. Stellen Sie den Filter am Teichufer auf bzw. graben Sie den Filter teilweise ein (⌦E).

2. Stellen Sie die Pumpe im Teich möglichst waagerecht, auf einen festen Untergrund, so dass das

Filtergehäuse der Pumpe mindestens 20 cm von Wasser bedeckt ist. Achten Sie auf die maximale Tauchtiefe (siehe Technische Daten).8 Deutsch Pumpe einschalten

1. Wählen Sie über den Drehregler die gewünschte Betriebsart WORK oder CLEAN.

2. Stecken Sie den Netzstecker in die Netzsteckdose.

Achtung: Die Pumpe läuft sofort an! Pumpe ausschalten

1. Ziehen Sie den Netzstecker aus der Netzsteckdose.

Achtung! Stromschlag! ▶ Ziehen vor allen Wartungsarbeiten den Netzstecker der Pumpe. Vorsicht! ▶ Beachten Sie die Betriebsanleitung Pumpe, insbesondere die Kapitel Sicherheit und Wartung! Vorsicht! Sachbeschädigung. ▶ Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel. In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und sichert über einen langen Zeitraum die Funktion des Filters. Backwash-Funktion Benutzen Sie etwa alle 4 Wochen die Backwash-Funktion um die Filter zu reinigen. Gehen Sie dazu wie folgt vor:

1. Ziehen Sie den Netzstecker der Pumpe.

2. Demontieren Sie den Verschlussdeckel ① vom Schraubanschluss DIRTY (⌦A).

3. Verbinden Sie den Spiralschlauch für das Schmutzwasser mit dem Anschlussstutzen ① (⌦B).

4. Legen Sie die Dichtscheibe ③ in die Überwurfmutter ②.

5. Schrauben Sie mit der Überwurfmutter den Anschlussstutzen auf den Schraubanschluss DIRTY.

6. Wählen Sie mit dem Drehschalter die Betriebsart CLEAN (⌦D).

7. Stecken Sie den Netzstecker der Pumpe in die Netzsteckdose.

Achtung: Die Pumpe läuft sofort an!

8. Lassen Sie die Pumpe so lange laufen, bis die Verschmutzung des Wassers deutlich nachlässt.

Achten Sie dabei auf die Füllmenge Ihres Teichs.

9. Ziehen Sie den Netzstecker der Pumpe aus der Netzsteckdose.

10. Demontieren Sie den Anschlussstutzen vom Schraubanschluss DIRTY.

11. Montieren Sie den Verschlussdeckel.

12. Wählen Sie mit dem Drehschalter die Betriebsart WORK (⌦C).

Manuell Filter reinigen Der Innenraum des Filters ist etwa alle 3 Monate zu kontrollieren und je nach Verschmutzungsgrad zu reini

gen. Gehen Sie dazu wie folgt vor:

1. Ziehen Sie den Netzstecker der Pumpe.

2. Entfernen Sie die Schlauchanschlüsse (⌦A).9

3. Ö󰘯nen Sie die Schnappverschlüsse (6 Stück) des Spannringes (⌦F).

4. Ziehen Sie den Filterdeckel ① aus dem Filtergehäuse ③ (⌦G). PRESS10000 besitzt zusätzlich

eine Verlängerung ②.

5. Nehmen Sie die Filter aus dem Gehäuse.

PRESS7000 (⌦H) ① Blauer Filterschwamm, grob ② Aktivkohlevlies (2 Stück) ③ Filterkorb mit EHEIM FILTERMEC Granulat ④ Blauer Filterschwamm, fein PRESS10000 (⌦I) ① Blauer Filterschwamm, grob ② Aktivkohlevlies (2 Stück) ③ Filterkorb mit EHEIM FILTERMEC Granulat (2 Stück) ④ Blauer Filterschwamm, fein (2 Stück)

6. Reinigen Sie die Filter und das Granulat unter kaltem, 󰘱ießenden Wasser.

7. Reinigen Sie den Innenraum des Filtergehäuses mit einem Wasserstrahl.

8. Montieren Sie die Filter wieder in umgekehrter Reihenfolge.

9. Stecken Sie den Filterdeckel wieder in das Filtergehäuse.

10. Ziehen Sie den Spannring nach oben und verriegeln Sie die Schnappverschlüsse (⌦F).

▶ Achten Sie beim Zusammenbau darauf, dass der Bolzen im Gri󰘯 des Spannringes in die Ö󰘯nung im Gri󰘯 des Filtergehäuses greift. Wartungsempfehlung ▶ Die Lebensdauer des Aktivkohlevlieses ist auf etwa 4 Wochen begrenzt. Danach gibt das Vlies die Schadsto󰘯e wieder an das Wasser ab. Sie können das Vlies entweder einfach entfernen oder je nach Bedarf durch ein neues Vlies ersetzen.

8. Beheben von Störungen

Achtung! Stromschlag! ▶ Ziehen Sie vor dem Beheben von Störungen den Netzstecker. Störung Mögliche Ursache Abhilfe Filterleistung lässt nach Filteraufbau ist falsch ▶ Prüfen Sie den Filteraufbau auf richtige Reihenfolge. Filter ist verschmutzt ▶ Reinigen Sie die Filter Pumpe ist verschmutzt ▶ Reinigen Sie das Filtergehäuse der Pumpe (siehe Betriebsanlei

tung Pumpe) Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.10 Deutsch

9. Außerbetriebnahme

Lagern und Überwintern

1. Reinigen Sie das Gerät

2. Lagern Sie das Gerät an einem frostsicheren Ort.

Entsorgen Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Das Gerät darf nicht mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertsto󰘯höfen kostenlos entgegengenommen. Die Produktverpa

ckung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

10. Technische Daten

Typ 7000 10000 Pumpe FLOW2500 FLOW3500 Abmaße (Ø × H) 410 × 320 mm 540 × 320 mm Wasseranschlüsse 1“ Medientemperatur 4°C – 35°C Sie 󰘰nden die technischen Daten der Pumpe in der zugehörigen Betriebsanleitung.

Siehe Seite 78. Pos. 7000 10000
