Press 7000 - Akvariefilter EHEIM - Gratis bruksanvisning och manual

Produkttyp	Akvariefilter för trädgårdsdamm
Märke	EHEIM
Modell	Press 7000
Mått (diameter × höjd)	410 × 320 mm
Vattenanslutningar	1" (gänga)
Omgivningstemperatur	4°C – 35°C
Inkluderad pump	FLOW2500
Driftslägen	WORK (normal filtrering) och CLEAN (backspolning)
Backspolningsfunktion	Ja, rekommenderas var 4:e vecka
Filtermaterial	Grov blå skum, aktivt kolfilt (2 st), korg med EHEIM FILTERMEC granulat, fin blå skum (2 st)
Filterkapacitet	Utformad för dammar upp till ca 7000 L (enligt namnet)
Regelbundet underhåll	Backspolning var 4:e vecka; manuell filterrengöring var 3:e månad
Livslängd för aktivt kolfilt	Cirka 4 veckor, byt därefter
Elsäkerhet	Koppla bort stickkontakten före alla ingrepp
Tillåten användning	Trädgårdsdammar med eller utan fisk, privat bruk
Otillåten användning	Naturpooler, kommersiellt eller industriellt bruk
Viktigaste reservdelar	Referenser: 2630210 (tätning), 2630010 (slang?), 2517851 (patron?), 2630310 (annan) – se manual sidan 78
Vikt	Cirka 8 kg (uppskattning)
Övervintring	Rengör och förvara frostfritt
Tillverkare	EHEIM GmbH & Co. KG, Tyskland

Vanliga frågor - Press 7000 EHEIM

Hur installerar jag filtret Press 7000?

Placera filtret vid dammkanten och sänk ner det delvis. Placera pumpen horisontellt i vattnet på en fast yta, med minst 20 cm vatten ovanför höljet. Respektera maximalt nedsänkningsdjup enligt tekniska specifikationer. Anslut slangarna enligt manualens anvisningar (IN för inlopp, OUT för utlopp, DIRTY för backspolning).

Vilka driftslägen finns tillgängliga?

Två lägen finns via inställningsknappen: WORK (normal filtrering: dammvattnet pumpas in i filtret och återförs till dammen) och CLEAN (backspolning: vattnet passerar filtret i motsatt riktning och avlägsnas via DIRTY-anslutningen).

Hur ofta bör man utföra backspolning?

Det rekommenderas att använda backspolningsfunktionen ungefär var 4:e vecka för att rengöra filtret. Gör så här: koppla bort pumpen, montera avloppsslangen på DIRTY-anslutningen, välj läge CLEAN, anslut igen och låt gå tills smutsigt vatten minskar, koppla sedan bort och återställ till WORK-läge.

Hur rengör jag filtret manuellt?

Ungefär var 3:e månad, kontrollera filterets insida. Koppla bort pumpen, ta bort de flexibla anslutningarna, öppna spännringens lås, ta bort locket och filtret. Rengör skum och granulat under kallt vatten, samt insidan av höljet. Montera i omvänd ordning.

När behöver aktivt kolfiltret bytas?

Aktivt kolfiltret har en begränsad livslängd på cirka 4 veckor. Efter den tiden kan det avge skadliga ämnen till vattnet. Ta bort det eller byt ut det mot ett nytt.

Vad gör jag om filterkapaciteten minskar?

Kontrollera först att filtret är korrekt installerat. Om det är smutsigt, rengör det. Om pumpen är smutsig, rengör pumphöljet (se pumpmanualen). Om problemet kvarstår, kontakta EHEIMs service.

Kan jag använda filtret i en naturpool?

Nej, enheten är endast avsedd för trädgårdsdammar (med eller utan fisk) och är inte lämplig för naturpooler eller kommersiell/industriell användning.

Hur underhåller jag enheten på vintern?

Rengör enheten noggrant och förvara den frostfritt. Respektera minimitemperaturen (4°C). Låt inte vattnet frysa inuti filtret.

Vilka säkerhetsföreskrifter måste följas?

Koppla alltid bort pumpen före ingrepp. Använd inte enheten om den är skadad eller inte fungerar korrekt. Gör inga tekniska modifieringar. Använd endast originalreservdelar. Förvara emballaget utom räckhåll för barn (kvävningsrisk).

Var hittar jag reservdelar?

Reservdelar listas på sidan 78 i manualen. Huvudreferenserna för Press 7000 är: 2630210, 2630010, 2517851, 2630310. Kontakta din återförsäljare eller EHEIMs service.

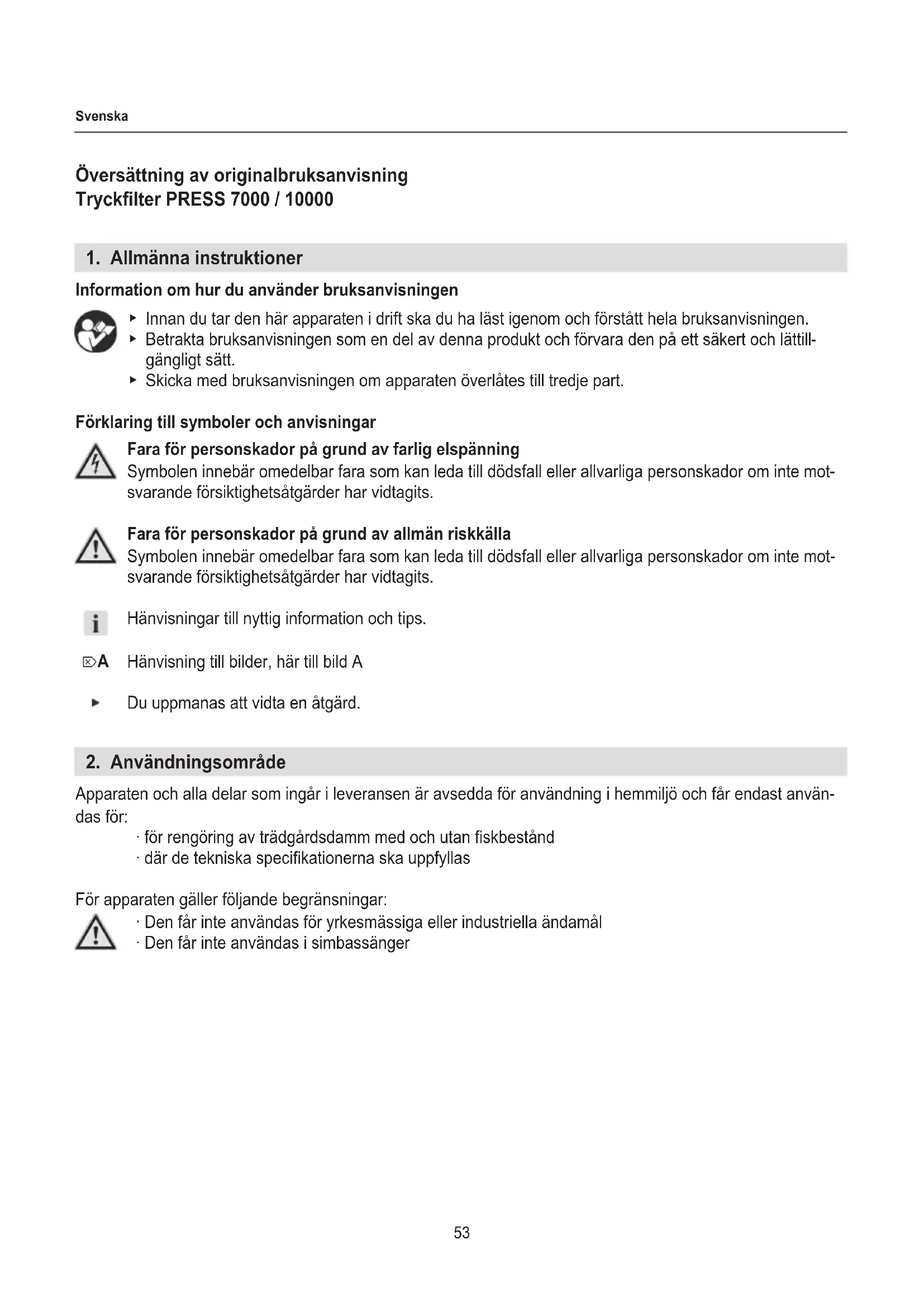

BRUKSANVISNING Press 7000 EHEIM

Översätting av originalbruksanvisning

Tryckfilter PRESS7000/10000

1. Allmanna instruktioner

Information om hur du anvander bruksanvisningen

Innan du tar den har apparaten i drift ska du ha lastigenom och forstatt hela bruksanvisningen.
- Betrakta bruksanvisingen som en del avenna produit och forvara den på ett sakert och lattillgangligt satt.
Skicka med bruksanvisingen om apparaten overlate till tredje part.

Förklaring till symboler och anvisningar

Symbolen inebär omedelbar fara som kan leda till dödsfall aller allvarlga personskador om inte mot-svarande försiktighetsatgärder har vidtagits.

Fara for personskador på grund av allmän riskkälla

Symbolen inebär omedelbar fara som kan leda till dödsfall aller allvarlga personskador om inte mot-svarande försiktighetsatgärder har vidtagits.

Hanvisingar till nyttig information och tips.

Hanvisning till Bilder, har till bild A

Du uppmanas att vidta en atgard.

2. Användningsområde

Apparaten och alla delar som ingär i leveransen ar avsedda for användning i hemmiljö och fär endast anvandas for:

for rengöring av trädgårdsdamm med ochutan fiskbeständ
där de tekiska specifikationerna sca uppyllas

For apparaten galler foljande begransninger:

Den far inte anvandas for yrksemassiga aller industriella andamal
Den far inte anvandas i simbassanger

Denna apparat kan inebära fara För personer och saker i fall apparaten används på ett olampligt satt eller om inte alla sakerhetsanvisingar beaktas.

• Håll Förpackningen borta från barn eftersom den kan utgöra fara (kvävningsrisik!).
  Denna apparat fär inte hanteras av barn frän ätta árs álder eller personer med reducerad fysisk, sensorisk eller mental formàga, eller som saknar erfarenhet eller kunskap om dess användning, savida de inte har fätt instruktioner avseeende dess användning av nagoon som ansvarar För deras sakerhet och daß Förstår vilka risker som kan uppsta. Barn fär inte leka med apparaten. Rengöring och skötsel fär inte genomforas av barn savida deinte overvakas under tiden.

Saker drift

• Apparaten drives med medfoljande pump. Var god och läs bruksanvis ningen, särskilt kapitlen om sakerhet, driftsättning, användning och unterhäll!
• Genomfor en besiktningskontroll innan apparaten tas i drift for att sakerstalla att apparaten ar oskadda.
• Använd inte apparaten om den inte fungerar som den ska eller om den ar skadat.
• Genomfor endast arbeten som finns beskrivna i handledningen.
  Utför aldrig nagra tekniskaändringar på apparaten.
  Använd endast original reservdilar och -tillbehör till apparaten.

4. Idrifttagande

Montera forslutningslocket (A)

1. Satt i tätningsbrickan ② i forslutningslocker ①.
2. Skruva fast forslutningslocket på skruvanslutningen DIRTY.

Montera anslutningspumpen ()

1. Förbind pumpens spiralslang med forbindingsstycket ③.
2. Lagg tätningsbrickan ⑤ i overfallsmuttern ④.
3. Skruva fast forbindingsstycket med overfallsmuttern på skruvanslutningen IN.

Ansluta utloppsslangen (B)

1. Anslut spiralslangen for utloppet med forbindningsstystcket ⑥.
2. Lagg tätningsbrickan ⑧ i overfallsmuttern ⑦.
3. Skruva fast forbindingsstycket med overfallsmuttern pa skruvanslutningen OUT.

Vi rekommenderar att slangarna fests med en slangklämma

5. Driftsatt

Via tryckregleraren kan foljande drifttyper valjas:

WORK ( C)

Slanganslutting OUT - Utlopp till dammen

Dammvatten pumpas fran pumpen till filtret och leds tillbaka till dammen after filtreringen.

LEAN ( D)

Slanganslutting DIRTY - Utolpp smutsvatten

Ienna drifttyp kan filtret rengöras. För detta pumpas dammvatten fran pumpen i omvänd riktning genom filtre och leds genom utloppet for smutsvatten.

6. Handhavande

Forsiktigkeit!

Beakta bruksanvisingen och pumpen, särskilt kapitlen om sakerhet, driftsattning och användning!

1. Placera filtret vid dammstranden aller grav ner filtrtet delvis (E).
2. Placera pumpen i dammen sá vagratt som möjigt på fast grund sö att filterhuset ár täckt med minst 20 cm vatten. Beakta maximal nedsänkningsdjup (se tekiska data).

Dra ut pumpens stickpropp vid alla underhallsarbeten.

Forsiktigkeit!

Beakta bruksanvisingen for pumpen, särskilt kapitlen om sakerhet och underhall!

For rengöring bör inga hárda foremålller aggressiv rengöringsmedel användas.

I nedanstäende avsnitt beskrivs underhällsarbeiten som kravs for optimal och störningsfri drift. Regelbunden skötsel fähranger livslängden och sakerstaller filtretsfunktion under en langre tid.

Backwash-funktion

Använd Backwash-funktionen var 4:e vecka für att rengöra filtret. Gör som följande:

1. Dra ur pumpens stickpropp.
2. Demontera forslutningsloket 1 fran skruvanslutningen DIRTY (A).
3. Anslut spiralslangen for smutsvatten med forbindingsstycket ① (B).
4. Lagg tätningsbrickan ③ i overfallsmuttern ②.
5. Skruva fast forbindingsstycket med overfallsmuttern på skruvanslutningen DIRTY.
6. Använd vridströmbr Ptytaren for att valja drifttypen CLEAN (D).
7. Satt in pumpens stickpropp i vagguttaget. Varning: Pumpen startup genast!
8. Låt pumpen vara igång ända tills vattnet inte langre ár smutsigt. Kontrollera hur full dammen ár.
9. Dra ur pumpens stickpropp ur vagguttaget.
10. Demontera forbindingsstycket fran skruvanslutningen DIRTY.
11. Montera forslutningslocket.
12. Använd vridströmbrytaire n for att valja drifttypen WORK (D).

Rengora filtret manuellt

Filtrets inre ska kontrolleras var 3:e manad och rengöras beroende på graden av nedsmutsning. Gör som följande:

1. Dra ur pumpens stickpropp.
2. Ta bort slangansluttingarna (A).
3. Oppna snaplasen (6 stycken) pa spannringen ( F)

4. Dra ut filterlocker ① ur filterhuset ③ (G). PRESS10000 har en extra frolangning ②.

5. Ta ut filret ur huset.

PRESS7000 (H)

① Blà filtersvamp, grov
② Aktivt kol i fleece (2 stycken)
③ Filterkorg med EHEIM FILTERMEC granulat
④ Blafiltersvamp, fin

PRESS10000 (xI)

① Blà filtersvamp, grov
② Aktivt kol i fleece (2 stycken)
③ Filterkorg med EHEIM FILTERMEC granulat (2 stycken)
④ Bla filtersvamp, fin (2 stycken)

1. Rengör filter och granulat under kallt, rinnande vatten.
2. Rengör det inre av filterhuset med en vattenstråle.
3. Satt ihop filtret igen i omvand ordning.
4. Satt tillbaka filterlocker i filterhuset.
5. Dra upp spannringen och Iås snappläsen (F).

Se till att bulten i spannringens handtag griper in i öppningen i handtaget på filterhuset.

Hållbarheten av fleecefiltret med aktivkol ar begränsat till 4 vechor. Därefter hamnar Föroreningarna äter i vattnet. Du kan antingen bara ta bort fleecefiltret eller byta ut vid behov av ett nytt fleecefilter.

8. Felsökning och felåtgård

Varning! Fara for elektrisk stöt!

Dra ur natakontakten innan du börjar med felåtgård.

Fel Møjiga orsaker Åtgårder

Filterprestandan avatar	Filtermontering ar felaktig	▶ Kontrollera att filterenheten byggts i rätt ordning.
	Filtret ar nedsmutsat	▶ Rengör filtret
	Pumpen ar nedsmutsad	▶ Rengör pumpens filterhus (seBruksanvisning pump)

Kontakta EHEIM-serviceavdelningen vid övriga fel.

9. Urdrifttagande

Lagring och overvintring

Rengör apparaten

1. Förvara den på frostfri plats.

Kassering

Beakta gällande foreskrifter vid kassering.

Apparaten fär inte kastas i soptunna eller bland hushållsavfall. Apparaten lämnas in till kommunal uppsamplingsplats aller Återvinningscentralutan kostnad. Produktforpackningen bestar av Återvinningsbara material. Omhänderta den på miljömmässigt satt och lämna in for Återvinning.

10. Tekniska data

Typ 7000 10000
Pump FLOW2500 FLOW3500
Màtt (Ø × H) 410×320 mm 540×320 mm
Vattenanslutning 1"
Medeltemperatur 4°C - 35°C

Du hittar pumpens tekiska data i tillhörande braupsanvisning.

11. Reservdelar

Se sidan 78.

Pos. 7	000 10000
①	2630210 2630210
②	2630010 2630010
③	2517851 2517851
④	2630310 2630310
