Press 7000 - Aquariumfilter EHEIM - Gratis gebruiksaanwijzing en handleiding

Producttype	Aquariumfilter voor vijver
Merk	EHEIM
Model	Press 7000
Afmetingen (diameter × hoogte)	410 × 320 mm
Wateraansluitingen	1" (schroefdraad)
Omgevingstemperatuur	4°C – 35°C
Inclusief pomp	FLOW2500
Bedrijfsmodi	WORK (normale filtratie) en CLEAN (terugspoelen)
Terugspoelfunctie (backwash)	Ja, aanbevolen elke 4 weken
Filtermateriaal	Grove blauwe schuim, actieve koolvlies (2 stuks), mand met EHEIM FILTERMEC granulaat, fijne blauwe schuim (2 stuks)
Filtercapaciteit	Ontworpen voor vijvers tot ongeveer 7000 L (volgens de naam)
Regelmatig onderhoud	Terugspoelen elke 4 weken; handmatige reiniging van filter elke 3 maanden
Levensduur actieve koolvlies	Ongeveer 4 weken, daarna vervangen
Elektrische veiligheid	Stekker uittrekken voor onderhoud
Toegestaan gebruik	Vijvers met of zonder vissen, privégebruik
Verboden gebruik	Natuurlijke zwembaden, commercieel of industrieel gebruik
Belangrijkste reserveonderdelen	Referenties: 2630210 (afdichting), 2630010 (slang?), 2517851 (patroon?), 2630310 (ander) – zie handleiding pagina 78
Gewicht	Ongeveer 8 kg (schatting)
Overwintering	Reinigen en vorstvrij opslaan
Fabrikant	EHEIM GmbH & Co. KG, Duitsland

Veelgestelde vragen - Press 7000 EHEIM

Hoe installeer ik de Press 7000 filter?

Plaats de filter aan de rand van de vijver en dompel deze gedeeltelijk onder. Plaats de pomp horizontaal in het water op een stevige ondergrond, met minimaal 20 cm water boven de behuizing. Houd u aan de maximale onderdompelingsdiepte zoals vermeld in de technische specificaties. Sluit de slangen aan volgens de handleiding (IN voor inlaat, OUT voor uitlaat, DIRTY voor terugspoelen).

Welke bedrijfsmodi zijn beschikbaar?

Twee modi zijn beschikbaar via de instelknop: WORK (normale filtratie: het vijverwater wordt in de filter gepompt en keert terug naar de vijver) en CLEAN (terugspoelen: het water stroomt in omgekeerde richting door de filter en wordt afgevoerd via de DIRTY-aansluiting).

Hoe vaak moet ik terugspoelen (backwash)?

Het wordt aanbevolen om de Backwash-functie ongeveer elke 4 weken te gebruiken om de filter te reinigen. Ga als volgt te werk: koppel de pomp los, monteer de afvoerslang op de DIRTY-aansluiting, selecteer de CLEAN-modus, sluit de pomp weer aan en laat deze draaien tot het vuile water afneemt, koppel dan los en zet terug in WORK-modus.

Hoe reinig ik de filter handmatig?

Ongeveer elke 3 maanden controleert u de binnenkant van de filter. Koppel de pomp los, verwijder de flexibele aansluitingen, open de sluitingen van de spanring, verwijder de deksel en de filter. Reinig de schuimen en granulaat onder koud water, evenals de binnenkant van de behuizing. Monteer alles in omgekeerde volgorde.

Wanneer moet ik het actieve koolvlies vervangen?

Het actieve koolvlies heeft een beperkte levensduur van ongeveer 4 weken. Na deze periode kan het schadelijke stoffen in het water afgeven. Verwijder het of vervang het door een nieuwe.

Wat te doen als de filtercapaciteit afneemt?

Controleer eerst of de filter correct is geïnstalleerd. Als deze vuil is, reinig hem dan. Als de pomp vuil is, reinig dan de pomphuis (zie pomphandleiding). Als het probleem aanhoudt, neem dan contact op met de EHEIM-service.

Kan ik de filter gebruiken in een natuurlijk zwembad?

Nee, het apparaat is uitsluitend ontworpen voor vijvers (met of zonder vissen) en is niet geschikt voor natuurlijke zwembaden of commercieel/industrieel gebruik.

Hoe onderhoud ik het apparaat in de winter?

Reinig het apparaat grondig en bewaar het vorstvrij. Houd u aan de minimumtemperaturen (4°C). Laat geen water bevriezen in de filter.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Koppel altijd de pomp los voordat u ingrijpt. Gebruik het apparaat niet als het beschadigd is of niet goed werkt. Voer geen technische wijzigingen uit. Gebruik alleen originele reserveonderdelen. Houd de verpakking buiten bereik van kinderen (verstikkingsgevaar).

Waar vind ik de reserveonderdelen?

De reserveonderdelen staan vermeld op pagina 78 van de handleiding. De belangrijkste referenties voor de Press 7000 zijn: 2630210, 2630010, 2517851, 2630310. Neem contact op met uw dealer of de EHEIM-service.

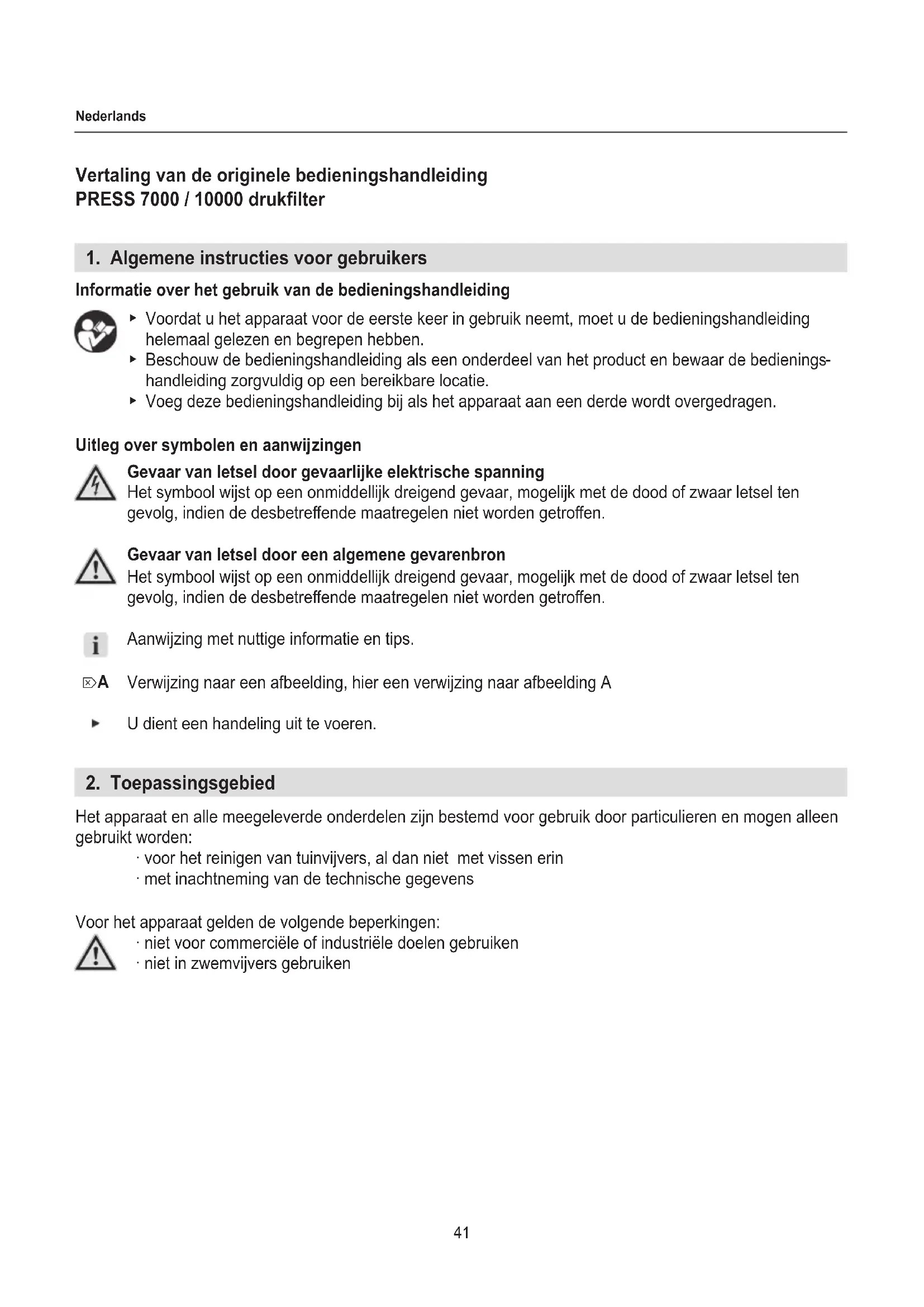

GEBRUIKSAANWIJZING Press 7000 EHEIM

Vertaling van de originele bedieningshandleiding

PRESS 7000 / 10000 drukfilter

1. Algemene instructies voor gebruikers

Informatie over het gebruik van de bedieningshandleiding

Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de bedieningshandleiding helemaal gelezen en begrepen hebben.
- Beschouw de bedieningshandleiding als een onderdeel van het product en bewaar de bedieningshandleiding zorgvuldig op een bereikbare locatie.
Voeg deze bedieningshandleiding bij als het apparaat aan een derde worden overgedragen.

Uitleg over symbolen en aanwijzingen

Gevaar van letsel door gevaarlijke elektrische spanning

Het symbolism wijst op een onmiddelijk dreigend gevaar, möglichk met de dood of zwaar letsel ten gevolg, indien de desbeteffende maatregelen nicht worden getroffen.

Gevaar van letsel door een algemene gvarenbron

Het symbool wijst op een onmiddelijk dreigend gevaar, möglichk met de dood of zwaar letsel ten gevolg, indien de desbetreffende maatregelen nicht worden getroffen.

Aanwijzing met nuttige informatatie en tips.

A Verwijzing maar een afbeelding, hier een verwijzingaar afbeelding A
U dient een handeling UIT te voeren.

2. Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zich bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• voor het reinigen van tuinvijvers, al dan Niet met vissen erin
  met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

• nied voor commerciele of industriuele doelen gebruiken
• nied in zwemvijvers gebruiken

3. Veiligheidsinstructies

Dit apparaat kan bevaren opleveren voor personen en zaken als het apparaat Niet maar behoren of Niet volgens bestemming worden gebruikt of als de veiligheidsaanwijzingen Niet worden opgevolgd.

Houd de verpakking van het apparaat buiten bereik van kinderen aangezien dit tot bevaren kan leiden (verstikkingsgevaar!).

• Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en door personen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring en/of kennis als ze onder toezicht staan van een persoon die verantwoordelijk is voor hun verilgheid of ze van deze persoon instructies hebben gekregen over hoe het apparaat op een veilige manier要去 worden gebruikt en begrijpen wat de mogelijkke bevaren zijn. Kinderenogeniet met het apparaat spelen. Reinigings- en onderhoudswerkzaamhedenogeniet door kinderen zonder toezicht worden uitgevoerd.

Veilig gebruik

• Het apparaat werkt met behulp van een meegeleverde pomp. Lees de bedieningshandleiding, met name de hoofdstukken Veiligheid, Ingebruikname, Bediening en Onderhoud!
  Voer voorafgaand aan gebruik een visuele controleuit om zeker te stellen dat het apparaat Niet beschadigd is.
• Gebruik het apparaat Niet als het Niet maar behoren werkdt of als het beschadigd is.
  Voer alleen de werkzaamheden uit die in deze bedieningshandleiding zichn beschreiben.
  Voer nooit technische wijzigingen aan het apparaat UIT.
• Gebruik alleen maar originele reserveonderdelen en toebehoren voor het apparaat.

4. Ingebruikname

Afdichtdeksel monteren (A)

1. Plaats de afdichtstring ② in het afdichtdeksel ①.
2. Schroef het afdichtdeksel op de schroefaansluiting DIRTY.

Aansluiting pomp monteren ( A)

1. Sluit de spiraalslang van de pomp op het verloopstuk ③ aan.
2. Leg de afdichtring ⑤ in de wartelmoer ④
3. Schroef het verloopstuk met de wartelmoer op de schroefaansluiting IN.

Afvoerslang aansluiten (B)

1. Sluit de spiraalslang voor de afvoer op het verloopstuk ⑥ aan.
2. Leg de afdichtring ⑧ in de wartelmoer ⑦
3. Schroef het verloopstuk met de wartelmoer op de schroefaansluiting OUT.

Wij adviseren de slangen met slangklemmen vast te zetten

5. Bedrijfsmodi

Via de draairegelaar zijn de volgende bedrijfsmodi te selecteren:

WORK ( C)

Slangaansluiting IN - aansluiting van de pomp

Slangaansluiting OUT - afvoer in de vijver

De pomp pomp t vijverwater in het filter en pomp t het gefilterde water terug in de vijver.

LEAN ( D)

Slangaansluiting IN - aansluiting van de pomp

Slangaansluiting DIRTY - afvoer van vuil water

In deze bedrijfsmodus kan het filter gereinigd worden. Daarvoor wordt vijverwater door de pomp in omgekeer de richting door het filter en door de afvoer voor vuil water gespompt.

6. Bediening

Voorlichtig!

• Volg de instructies in de gebruiksaanwijzing van de pomp op, met name de hoofdstukken Veiligheid, Ingebruikname en Bediening!

• Plaats het filter naast de vrijen of graaf het filter deels in ( E)

• Plaats de pomp zo möglichk waterpas op een stabiele ondergrond in de vijver, zodat er ten minste 20~cm water boven het filterhuis van de pomp aanwezig is. Overschrijd de maximale diepte onder water Niet (zie de Technische gegevens).

De pomp inschakelen

1. Kies de gewenste bedrijfsmodus WORK of CLEAN met de draairegelaar.
2. Steek de stekker in het stopcontact.

Let op: de pomp begint onmiddelijk te lopen!

De pomp uitschakelen

1. Trek de stekker uit het stopcontact.

7. Onderhoud

Let op! Gevaar van elektrische schokken!

Trek.altijd de stekker van de pomp uit het stopcontact alvorens onderhoud uit te voeren.

Voorlichtig!

• Volg de instructies in de gebruiksaanwijzing van de pomp op, met name de hoofdstukken Veiligheid en Onderhoud!

Voorzichtig! Gevaar van beschadiging.

• Gebruik geen harde voorwerpen of agressieve reinigingsmiddelen voor het reinigen.

Hieronder worden onderhoudswerkzaamheden beschreiben die nodig+zijn voor optimaal en storingsvrij gebruik van het apparaat. Regelmatig onderhoud leidt tot een langere levensduur en stelt de werkung van het filter langer zeker.

Backwash-functie

Reinig het filter ongeveer een keer per 4 weken met de backwash-functie.

Ga waarvoor als volgt te werk:

1. Trek de stekker van de pomp uit het stopcontact.
2. Demonteer het afldichtdeksel ① van de schroefaansluiting DIRTY (A).
3. Sluit de spiraalslang voor het vuile water op het verloopstuk ① (区 B) aan.
4. Leg de afdichtring ③ in de wartelmoer ②
5. Schroef het verloopstuk met de wartelmoer op de schroefaansluiting DIRTY.
6. Selecteer de bedrijfsmodus CLEAN (D) met de draaischakelaar.
7. Steek de stekker van de pomp in het stopcontact.

Let op: de pomp begint onmiddelijk te lopen!

1. Laat de pomp lopen totdat er duidelijk minder vuil in het water zit. Let waar bij op het waterpeil in uw vrijver.
2. Trek de stekker van de pomp uit het stopcontact.

3. Demonteer het verloopstuk van de schroefaansluiting DIRTY.

4. Monteer het afdichtdeksel.

5. Selecteer de bedrijfsmodus WORK (C) met de draaischakelaar.

Het filter handmatig reinigen

De binnenkant van het filter moet om de 3 maanden gecontroleerd en, afhankelijk van de mate van verontreiniging, gereinigd worden Ga waarvoor als volgt te werk:

1. Trek de stekker van de pomp uit het stopcontact.
2. Verwijder de slangaansluitingen (A).
3. Open de kliksluitingen (6 stuks) van de spanning ( F) .
4. Trek het filterdeksel ①uit het filterhuis ③ (G). PRESS10000 heeft ook nog een verlengstuk ②.
5. Neem de filters uit het filterhuis.

PRESS7000 (H)

① Blauwe filterspons, grof
② Actieve koolvliies (2 stuks)
③ Filterschaal met EHEIM FILTERMEC-granulaat
④ Blauwe filterspons, fijn

PRESS10000 (×>I)

① Blauwe filterspons, grof
② Achieve koolvliies (2 stuks)
③ Filterschaal met EHEIM FILTERMEC-granulaat (2 stuks)
④ Blauwe filterspons, fijn (2 stuks)

1. Reinig de filters en het granulaat onder koud, stromend water.
2. Reinig de binnenkant van het filterhuis met een waterstraal.
3. Monteer de filters weer in omgekeerde volgorde.
4. Plaats het filterdeksel wee in het filterhuis.
5. Trek de spanning omhoog en sluit de kliksluiitingen ( F)

i Let er bij het monteren op dat de pen in de handgreep van de spanning in de opening in de handgreep van het filterhuis pakt.

i Onderhoudsadvies

De maximale levensduur van het actieve koolesties is ca. 4 weken. Daarna geeft het vlies de schadelijke stoffen wee aan het water af. U kunt het vlies gewoon verwijderen of het eventueel door een新产品 vlievervangen.

8. Storingen verhelpen

Let op! Gevaar van elektrische schokken!

Trek de stekker uit het stopcontact alvorens een storing te verhelpen.

Storing MogelijkeoorzaakOplossing

De filterprestaties voldoeniet	De filteropbouw is fout ➔ Controller of de filters op de juis - te volgorde zijn aangebracht
	De filtersঃn vuil ➔ Reinig de filters
	De pomp is vuil ➔ Reinig het filterhuis van de pomp (zie de gebruiksaanwijzing van de pomp)

Neem bij andere storingen contact op met de servicedienst van EHEIM.

9. Buiten bedrijf stellen

Opbergen en overwinteren

Reinig het apparaat

1. Berg het apparaat op een vorstvrije locatie op.

Afdanken

Het apparaat moet aan het einde van de levensduur volgens de desbetreffende wettelijkke voorschriften worden verwijderd.

Het apparaat mag nicht als gewoon huishoudelijk afval worden behandeld. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaatuit materialen die gerecycled hun den worden. Verwijder deze op milieuvriendelijk wijze en lever ze in voor recycling.

Type 7000 10000
Pomp FLOW2500 FLOW3500
Afmetingen (Ø×h)	410×320 mm	540×320 mm
Wateraansluitingen 1"
Mediatemperatuur 4°C – 35°C

U vindt de technische gegevens van de pomp in de desbeteffende gebruiksaanwijzing.

11. Reserveonderdelen

Zie pag. 78.

Punt 7	000 10000
①	2630210 2630210
②	2630010 2630010
③	2517851 2517851
④	2630310 2630310
