Air 500 - Pompe à air EHEIM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à air pour bassin
Marque	Eheim
Modèle	Air 500
Puissance	5 W
Débit d'air	540 l/h
Profondeur d'insertion maximale des diffuseurs	2,20 m
Dimensions (L × l × H)	176 × 118 × 103 mm
Longueur du câble	3 m
Tension secteur	220 – 240 V / 50 Hz
Nombre de sorties d'air	2 (raccord Y inclus pour 1 sortie ou plusieurs)
Clapet anti-retour inclus	Oui (2 pièces)
Diffuseurs inclus	Oui (2 pièces)
Utilisation	Extérieure, pour bassin
Distance de sécurité à l'eau	Au moins 2 m
Protection électrique	Disjoncteur différentiel 30 mA recommandé
Entretien du filtre	Toutes les 8 semaines, nettoyer à l'eau courante
Température de stockage	À l'abri du gel
Pièces de rechange	Disponibles (voir notice)
Garantie	Non spécifiée
Réparations	Par service agréé Eheim uniquement

FOIRE AUX QUESTIONS - Air 500 EHEIM

Comment installer la pompe à air Eheim Air 500 ?

Installez la pompe à au moins 2 m du bord du bassin sur une surface stable. Raccordez les tuyaux aux sorties de la pompe, insérez un clapet anti-retour dans chaque tuyau (respectez le sens de montage), puis fixez les diffuseurs à l'extrémité des tuyaux. Placez les diffuseurs au-dessus du fond du bassin, à une profondeur maximale de 2,20 m. Branchez ensuite la fiche secteur.

Comment nettoyer le filtre de la pompe Air 500 ?

Débranchez la pompe. Glissez le couvercle du filtre vers le haut du fond du boîtier. Nettoyez l'entrée d'air avec une brosse. Retirez le filtre du couvercle et nettoyez-le sous l'eau courante. Remontez le tout dans l'ordre inverse. Effectuez ce nettoyage environ toutes les 8 semaines.

Que faire si la pompe ne fonctionne pas ?

Vérifiez d'abord la tension secteur et que la fiche est bien insérée. Inspectez le câble d'alimentation pour tout dommage. Si la pompe fonctionne mais aucun air ne sort des diffuseurs, vérifiez que les clapets anti-retour sont installés dans le bon sens et que les diffuseurs ne sont pas trop profonds (max 2,20 m). Si le débit diminue, nettoyez le filtre et l'entrée d'air.

Puis-je utiliser un seul diffuseur avec la pompe Air 500 ?

Oui, vous pouvez utiliser un seul diffuseur. Reliez les deux raccordements de la pompe à l'aide de la pièce de raccord Y fournie. Vous pouvez également utiliser la pièce Y pour alimenter plusieurs diffuseurs.

Comment hiverner la pompe à air Air 500 ?

Nettoyez soigneusement l'appareil. Conservez-le dans un endroit à l'abri du gel. Débranchez la pompe et retirez tous les accessoires. Stockez-la au sec.

Quelles sont les précautions de sécurité à respecter ?

Utilisez toujours un disjoncteur différentiel de 30 mA. Ne laissez jamais l'appareil branché lors des travaux d'entretien. Respectez une distance d'au moins 2 m entre la pompe et l'eau. Ne plongez jamais la pompe dans l'eau. Les réparations doivent être effectuées par un service agréé Eheim.

Puis-je utiliser la pompe Air 500 dans une piscine naturelle ?

Non, l'appareil n'est pas conçu pour une utilisation dans les piscines naturelles. Il est destiné uniquement au brassage de l'eau dans les bassins de jardin.

Quelle est la longueur du câble d'alimentation ?

Le câble d'alimentation mesure 3 mètres de long. Veillez à ce qu'il ne soit pas endommagé et protégez-le de la chaleur, de l'huile et des arêtes tranchantes.

Que faire si le câble d'alimentation est endommagé ?

Ne pas utiliser l'appareil. Le câble doit être remplacé par le fabricant, un service agréé ou une personne qualifiée afin d'éviter tout risque. Contactez le service Eheim.

Comment éliminer la pompe Air 500 en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Déposez-le gratuitement dans un point de collecte ou une déchetterie municipale. L'emballage est recyclable.

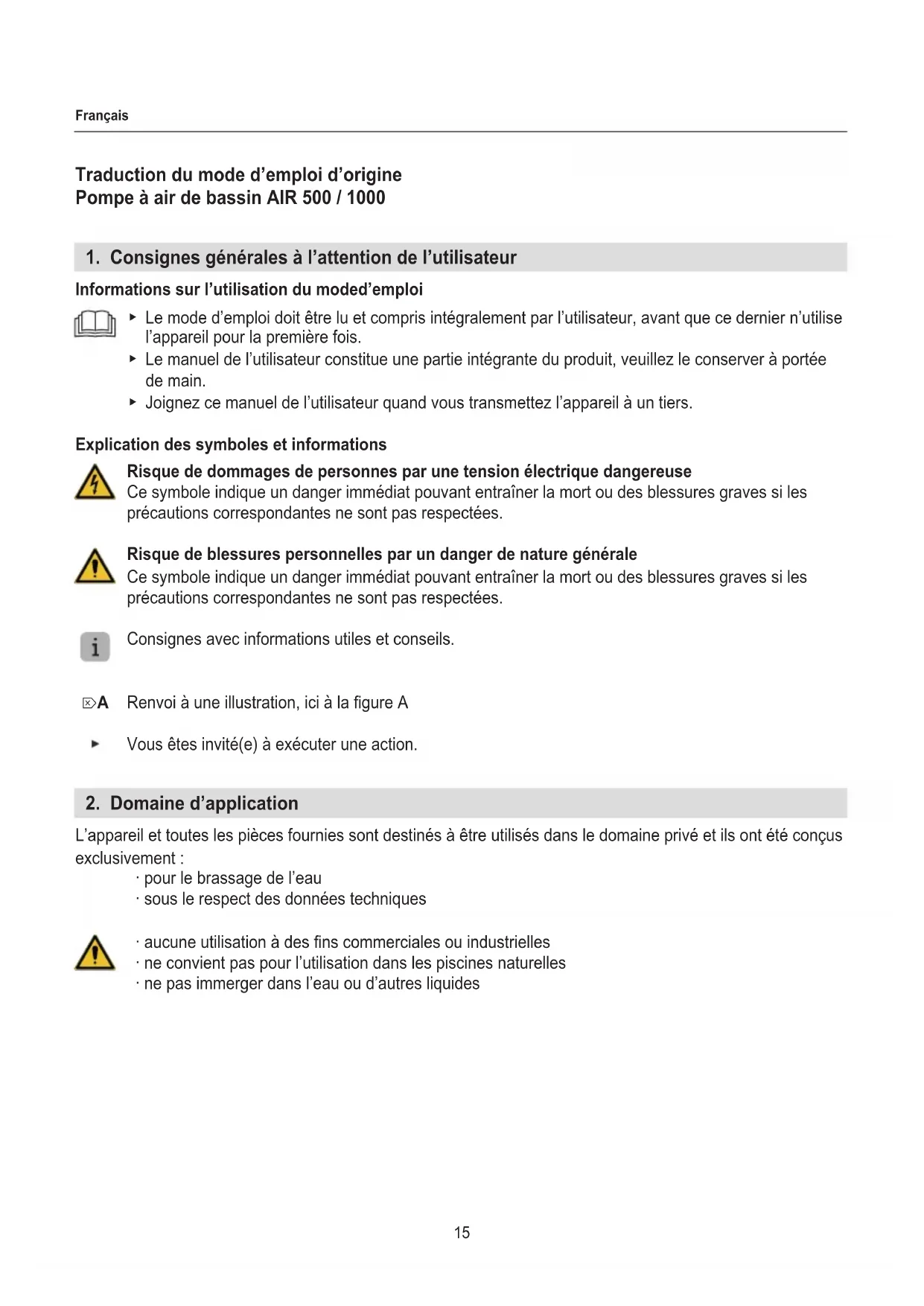

MODE D'EMPLOI Air 500 EHEIM

Informations sur l'utilisation du mode d'emploi

Le mode d'emploi doit être lu et compris intégralement par l'utilisateur, avant que ce dernier n'utilise l'appareil pour la première fois. - Le manuel de l'utilisateur constitue une partie intégrante du produit, veuillez le conserver à portée de main. - Joignez ce manuel de l'utilisateur quand vous transmettez l'appareil à un tiers.

Risque de dommages de personnes par une tension électrique dangereuse

Ce symbole indique un danger immédiat pouvant entraîner la mort ou des blessures graves si les précautions correspondantes ne sont pas respectées.

Risque de blessures personnelles par un danger de nature générale

Ce symbole indique un danger immédiat pouvant entraîner la mort ou des blessures graves si les précautions correspondantes ne sont pas respectées.

Consignes avec informations utiles et conseils.

☒A Renvoi à une illustration, ici à la figure A

Vous êtes invité(e) à exécuter une action.

2. Domaine d'application

L'appareil et toutes les pièces fournies sont destinés à être utilisés dans le domaine privé et ils ont été conçus exclusivement :

· pour le brassage de l'eau - sous le respect des données techniques

• aucune utilisation à des fins commerciales ou industrielles
• ne convient pas pour l'utilisation dans les piscines naturelles
• ne pas immerger dans l'eau ou d'autres liquides

3. Consignes de sécurité

Cet appareil peut présenter des dangers pour les personnes et les objets s'il n'est pas utilisé de manière conforme ou correspondant au but prévu, ou si les consignes de sécurité ne sont pas observées.

• Conserver l'emballage de l'appareil à l'abri des enfants, parce qu'il peut représenter un danger (risque d'étouffement !)
• Cet appareil peut être utilisé par des enfants à partir de 3 ans et par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de savoir à condition d’être surveillés ou d’avoir reçu des instructions concernant l’utilisation sûre de l’appareil et les risques associés à cette utilisation. Les enfants ne doivent pas jouer avec l’appareil. Les enfants non surveillés ne sont pas autorisés à effectuer le nettoyage et la maintenance d’utilisateur.

Sécurité électrique

• Les installations électriques doivent correspondre aux dispositions internationales et nationales relatives aux installateurs d'équipements électriques.
• Cet appareil est alimenté par un dispositif à courant résiduel avec un courant de fonctionnement résiduel inférieur à 30 mA.
• Veuillez vous adresser à un électricien agréé si vous avez des questions ou en cas d'un problème.
• Séparez l'appareil du secteur, chaque fois avant d'effectuer des travaux.
• Les données électriques de l'appareil doivent correspondre aux données du secteur. Elles sont indiquées sur la plaque signalétique, l'emballage ou dans le présent mode d'emploi.
• Le câble de rallonge et le boîtier des connexions doivent être aptes au fonctionnement à l'extérieur (protection contre les projections d'eau).
• La distance de sécurité entre l'appareil et l'eau doit être d'au moins 2 m.
• Le diamètre des ligne de raccordement au secteur doit avoir au moins les mêmes dimensions que les conduites en caoutchouc marquées H05RN-F3G0,75. Les câbles prolongateurs doivent satisfaire aux exigences de la norme DIN VDE 0620.
• Lorsqu'il est endommagé, le câble d'alimentation devra être remplacé par le fabricant, un service agréé ou des personnes qualifiées de manière similaire afin d'éviter tout risque.
• Protégez la prise et la fiche secteur de l'humidité. Nous conseillons de former une boucle avec le câble secteur, afin d'empêcher que de l'eau ne coule le long du câble et s'infiltre dans la prise.
• Raccordez l'appareil uniquement à une prise murale avec un contact de protection installé de manière conforme.
• AVERTISSEMENT : Avant d'effectuer des travaux d'entretien ou de maintenance, déconnectez du réseau tous les appareils installés dans l'eau.

Utilisation en toute sécurité

- Effectuez une inspection visuelle avant d'utiliser l'appareil afin de vérifier si l'appareil, et plus particulièrement, le câble secteur et la fiche sont intacts.

- N'utilisez pas l'appareil s'il ne fonctionne pas correctement ou s'il est endommagé.

- N'utilisez jamais l'appareil avec un câble secteur endommagé.

- Les réparations doivent être réalisées par un service agréé par EHEIM.

- Ne portez pas l'appareil par le câble secteur, tirez toujours par la fiche pour séparer l'appareil, ne tirez jamais par le câble ou l'appareil.

- Protégez le câble secteur de la chaleur, de l'huile et des arêtes tranchantes. Personne ne devra pouvoir marcher sur le câble s'il est posé sans gaine dans la terre ou dans du gravier.

- Exécutez uniquement les travaux décrits dans ce manuel.

• N'apportez jamais de modifications techniques à l'appareil.

- Utilisez uniquement des pièces de rechange et accessoires d'origine pour cet appareil.

- Utilisez l'appareil uniquement quand il n'y a personne dans le bassin !

Attention ! choc électrique !

- Retirez la fiche secteur de la prise murale avant de procéder aux travaux de montage et de démontage.

• Respectez la distance minimale de 2 cm au moins entre la pompe à air et la rive du bassin (☒C).
• Respectez la profondeur d'insertion maximale des diffuseurs (AIR500 max. 2,20 m / AIR1000 max. 2,80 m) (☒C).
• ès du fond du bassin, ils provoqueront des remous.
• Raccourcissez le tuyau ② jusqu'à la longueur souhaitée à l'aide d'une paire de ciseaux (☒A).
• Insérez le tuyau dans chacun des raccordements respectifs de la pompe à air de bassin ①.
• Installez un clapet anti-retour dans chacun des deux tuyaux ③.

• Installez les clapets anti-retour au plus près de la pompe. ▶ Tenez compte du sens de montage !
• Insérez les diffuseurs ④ sur les extrémités des tuyaux.

La pompe à air de bassin est dotée de deux raccordements pour l'utilisation de deux diffuseurs. Dans le cas où vous ne souhaitez utiliser qu'un seul diffuseur, vous pouvez relier les deux raccordements au moyen de la pièce de raccord Y (☒B1). En variante, la pièce de raccord Y vous permet également de faire fonctionner plus de diffuseurs (☒B2).

Attention ! choc électrique !

- Installez la pompe à air de bassin à une distance d'au moins 2 m du bord du bassin.

1. Installez la pompe à air de bassin sur une surface stable.
2. Positionnez les diffuseurs au-dessus du fond du bassin.
3. Insérez la fiche secteur de la pompe à air de bassin dans la prise secteur. ATTENTION : La pompe se met immédiatement en marche !

Mise hors tension de la pompe à air de bassin

1. Retirez la fiche secteur dans la prise murale.

Attention ! choc électrique !

- Retirez la fiche secteur de la prise murale avant de procéder aux travaux de maintenance.

Prudence ! endommagement matériel.

- N'utilisez pas d'objets durs ou des produits agressifs pour le nettoyage.

Les travaux de maintenance requis pour un fonctionnement optimal et irréprochable sont décrits dans les segments suivants. Une maintenance périodique prolonge le cycle de vie et assure le bon fonctionnement du filtre pendant une longue période.

Nettoyage du filtre

Le filtre et l'entrée d'air doivent être contrôlés environ toutes les 8 semaines et nettoyés en fonction du degré d'encrassement. Procédez comme suit :

1. Retirez la prise secteur.
2. Glissez le couvercle du filtre vers le haut du fond du boîtier (☒D1).
3. Nettoyez l'entrée d'air située en-dessous avec une brosse.
4. Retirez le filtre du couvercle de filtre (☒D2).
5. Nettoyez le filtre sous l'eau courante.
6. Remontez le filtre et le couvercle dans l'ordre inverse du démontage.

Attention ! choc électrique !

- Retirez la fiche secteur de la prise murale avant le dépannage.

Dysfonctionnement Cause possible Solution

La pompe à air du bassin ne fonctionne pas	Aucune tension secteur ▶ Vérifiez la tension secteur
		Vérifiez le câble d'alimentation
	La fiche secteur n'est pas insérée dans la prise murale	Insérez la fiche secteur dans la prise murale.
La pompe à air de bassin fonctionne, mais les diffuseurs ne diffusent pas d'air	Le clapet anti-retour n'est pas correctement installé	Installez le clapet anti-retour dans le bon sens de montage
	Les diffuseurs sont placés trop en profondeur dans le bassin	Tenez compte des consignes de la profondeur d'encombrement maximale
L'efficacité de la pompe à air de bassin diminue	L'entrée d'air ou le filtre sont encrassés	Nettoyez l'entrée d'air et le filtre
L'eau n'est pas claire Les diffuseurs sont trop proches du fond du bassin		Positionnez les diffuseurs plus haut au-dessus du fond du bassin

Pour les autres anomalies, nous vous demandons de vous adresser au Service EHEIM.

Stockage et hivernage

1. Nettoyez l'appareil
2. Conservez l'appareil à un endroit à l'abri du gel.

Lors de la mise au rebut de l'appareil, respectez les réglementations légales en vigueur.

Informations relatives à l'élimination des appareils électriques et électroniques au sein de l'Union Européenne :

Au sein de la Communauté Européenne, l'élimination/destruction des appareils électriques est réglementée par des règlements nationaux basés sur la directive UE 2012/19/UE relative aux appareils électroniques usagés (WEEE (Déchets d'équipements électriques et électroniques)). Conformément à cette directive, l'appareil ne doit plus être éliminé avec les déchets communaux ou ménagers.

L'appareil peut être déposé gratuitement auprès des points de collecte ou déchetteries municipaux.

L'emballage du produit est composé de matériaux recyclables. Éliminez ces matériaux de manière non polluante et faites-les parvenir à un point de recyclage.

9. Spécifications techniques

Type 500 1000
Puissance 5 W 8,5 W
Débit 540 l/h 1000 l/h
Profondeur d'insertion max. des diffuseurs 2,20 m 2,80 m
Dimensions(L × B × H) 176 × 118 × 103 mm
Longueur du câble 3 m
Tension secteur/fréquence 220 – 240 V / 50 Hz

10. Pièces de rechange

Voir page 75.

Les reproductions, copies et utilisations de nos logos et matériels et produits dérivés sont interdits à l'exploitation, de toute nature, et sont soumises au préalable, par écrit, au consentement et à l'approbation du fabricant.

EHEIM

EHEIM GmbH & Co. KG

Plochinger Str. 54

73779 Deizisau

Germany

Tel. [phone]

Fax [phone]

www.eheim.com
