Air 500 - Pompa powietrza EHEIM - Bezpłatna instrukcja obsługi

Typ produktu	Pompa powietrza do stawu
Marka	Eheim
Model	Air 500
Moc	5 W
Przepływ powietrza	540 l/h
Maksymalna głębokość zanurzenia dyfuzorów	2,20 m
Wymiary (dł. × szer. × wys.)	176 × 118 × 103 mm
Długość kabla	3 m
Napięcie sieciowe	220 – 240 V / 50 Hz
Liczba wyjść powietrza	2 (złączka Y w zestawie dla 1 lub więcej wyjść)
Zawór zwrotny w zestawie	Tak (2 szt.)
Dyfuzory w zestawie	Tak (2 szt.)
Zastosowanie	Zewnętrzne, do stawu
Odległość bezpieczeństwa od wody	Co najmniej 2 m
Ochrona elektryczna	Zalecany wyłącznik różnicowoprądowy 30 mA
Konserwacja filtra	Co 8 tygodni, czyścić bieżącą wodą
Temperatura przechowywania	Chronić przed mrozem
Części zamienne	Dostępne (patrz instrukcja)
Gwarancja	Nieokreślona
Naprawy	Tylko przez autoryzowany serwis Eheim

Często zadawane pytania - Air 500 EHEIM

Jak zainstalować pompę powietrza Eheim Air 500?

Zainstaluj pompę w odległości co najmniej 2 m od krawędzi stawu na stabilnej powierzchni. Podłącz węże do wyjść pompy, włóż zawór zwrotny do każdego węża (zachowaj kierunek montażu), a następnie przymocuj dyfuzory na końcach węży. Umieść dyfuzory nad dnem stawu, na maksymalnej głębokości 2,20 m. Następnie podłącz wtyczkę do sieci.

Jak wyczyścić filtr pompy Air 500?

Odłącz pompę. Przesuń pokrywę filtra w górę od dna obudowy. Wyczyść wlot powietrza szczotką. Wyjmij filtr z pokrywy i wypłucz go pod bieżącą wodą. Złóż wszystko w odwrotnej kolejności. Czyszczenie wykonuj około co 8 tygodni.

Co zrobić, jeśli pompa nie działa?

Najpierw sprawdź napięcie sieciowe i czy wtyczka jest prawidłowo włożona. Sprawdź przewód zasilający pod kątem uszkodzeń. Jeśli pompa działa, ale z dyfuzorów nie wydobywa się powietrze, sprawdź, czy zawory zwrotne są zamontowane we właściwym kierunku i czy dyfuzory nie są zbyt głęboko (maks. 2,20 m). Jeśli przepływ spada, wyczyść filtr i wlot powietrza.

Czy mogę użyć jednego dyfuzora z pompą Air 500?

Tak, możesz użyć jednego dyfuzora. Połącz oba przyłącza pompy za pomocą dostarczonej złączki Y. Możesz również użyć złączki Y do zasilania kilku dyfuzorów.

Jak przezimować pompę powietrza Air 500?

Dokładnie wyczyść urządzenie. Przechowuj je w miejscu chronionym przed mrozem. Odłącz pompę i usuń wszystkie akcesoria. Przechowuj w suchym miejscu.

Jakie środki ostrożności należy zachować?

Zawsze używaj wyłącznika różnicowoprądowego 30 mA. Nigdy nie pozostawiaj urządzenia podłączonego podczas prac konserwacyjnych. Zachowaj odległość co najmniej 2 m między pompą a wodą. Nigdy nie zanurzaj pompy w wodzie. Naprawy mogą być wykonywane tylko przez autoryzowany serwis Eheim.

Czy mogę używać pompy Air 500 w naturalnym basenie?

Nie, urządzenie nie jest przeznaczone do użytku w basenach naturalnych. Służy wyłącznie do napowietrzania wody w stawach ogrodowych.

Jaka jest długość przewodu zasilającego?

Przewód zasilający ma długość 3 metrów. Upewnij się, że nie jest uszkodzony i chroń go przed ciepłem, olejem i ostrymi krawędziami.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Nie używaj urządzenia. Przewód musi zostać wymieniony przez producenta, autoryzowany serwis lub wykwalifikowaną osobę, aby uniknąć ryzyka. Skontaktuj się z serwisem Eheim.

Jak zutylizować pompę Air 500 po zakończeniu jej żywotności?

Nie wyrzucaj urządzenia z odpadami domowymi. Oddaj je bezpłatnie w punkcie zbiórki lub w miejskim wysypisku śmieci. Opakowanie nadaje się do recyklingu.

INSTRUKCJA OBSŁUGI Air 500 EHEIM

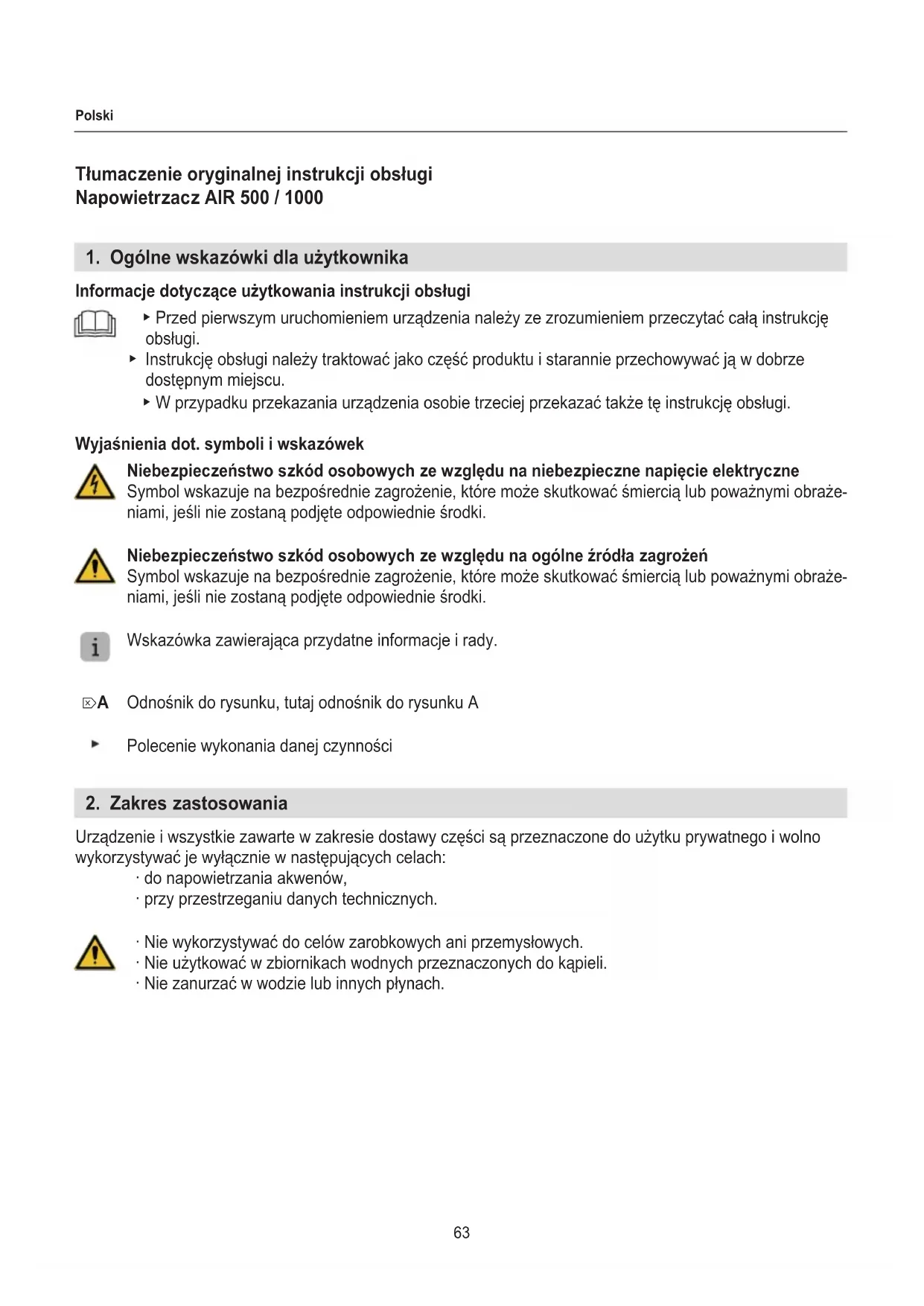

Tłumaczenie oryginalnej instrukcji obsługi

Napowietrzacz AIR 500 / 1000

1. Ogólne wskazówki dla użytkownika

Informacje dotyczące użytkowania instrukcji obsługi

• Przed pierwszym uruchomieniem urządzenia należy ze zrozumieniem przeczytać całą instrukcję obsługi.
• Instrukcję obsługi należy traktować jako część produktu i starannie przechowywać ją w dobrze dostępnym miejscu.
  ▶ W przypadku przekazania urządzenia osobie trzeciej przekazać także tę instrukcję obsługi.

Wyjaśnienia dot. symboli i wskazówek

Niebezpieczeństwo szkód osobowych ze względu na niebezpieczne napięcie elektryczne

Symbol wskazuje na bezpośrednie zagrożenie, które może skutkować śmiercią lub poważnymi obraże- niami, jeśli nie zostaną podjęte odpowiednie środki.

Niebezpieczeństwo szkód osobowych ze względu na ogólne źródła zagrożeń

Symbol wskazuje na bezpośrednie zagrożenie, które może skutkować śmiercią lub poważnymi obraże- niami, jeśli nie zostaną podjęte odpowiednie środki.

Wskazówka zawierająca przydatne informacje i rady.

Odnośnik do rysunku, tutaj odnośnik do rysunku A

Polecenie wykonania danej czynności

2. Zakres zastosowania

Urządzenie i wszystkie zawarte w zakresie dostawy części są przeznaczone do użytku prywatnego i wolno wykorzystywać je wyłącznie w następujących celach:

· do napowietrzania akwenów,
- przy przestrzeganiu danych technicznych.

• Nie wykorzystywać do celów zarobkowych ani przemysłowych.
• Nie użytkować w zbiornikach wodnych przeznaczonych do kąpieli.
• Nie zanurzać w wodzie lub innych płynach.

3. Wskazówki dot. bezpieczeństwa

Niniejsze urządzenie może stanowić zagrożenie dla osób i rzeczy, jeśli będzie użytkowane nieprawidłowo lub niezgodnie z przeznaczeniem albo jeśli wska-zówki dot. bezpieczeństwa nie będą przestrzegane.

• Nie dopuszczać do tego, aby opakowanie dostało się w ręce dziecka, ponieważ opakowanie to może stanowić zagrożenie (niebezpieczeństwo uduszenia!).
• Urządzenie może być używane przez dzieci w wieku od 3 lat oraz osoby o ograniczonych zdolnościach fizycznych, czuciowych i umysłowych oraz osoby nie posiadające doświadczenia i wiedzy w tym zakresie, jeśli są pod nadzorem lub gdy osoby te używają urządzenia w sposób bezpieczny i rozumieją zagrożenia z nim związane. Dzieci nie powinny bawić się urządzeniem. Dzieci nie mogą przeprowadzać czynności konserwacyjnych i czyścić urządzenia bez nadzoru.

Bezpieczeństwo elektryczne

• Instalacje elektryczne muszą spełniać międzynarodowe i krajowe wy magania.
• Urządzenie zasilane jest przez wyłącznik różnicopрядowy (RCD), mający wartość resztkową działania nie przekraczającą 30 mA.
• W razie pytań lub problemów należy zwrócić się do wykwalifikowanego elektryka.
• Przed rozpoczęciem jakichkolwiek prac odłączyć urządzenie od sieci.
• Parametry elektryczne urządzenia muszą być zgodne z parametrami sieci elektrycznej. Parametry te można znaleźć na tabliczce znamionowej, opakowaniu lub w niniejszej instrukcji.
• Przedłużacze i rozgałęźniki muszą być przeznaczone do zastosowania na wolnym powietrzu (zabezpieczenie przed wodą rozpryskową).
• Bezpieczna odległość urządzenia od wody musi wynosić co najmniej 2 m.
• Przekrój sieciowych przewodów przyłączeniowych nie może być mniejszy niż przekrój przewodów oponowych oznaczonych symbolem H05RN-F3G0,75. Przedłużacze muszą spełniać wymagania normy DIN VDE 0620.

- Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, serwis lub wykwalifikowaną osobę w celu uniknięcia zagrożenia.

- Chronić gniazdo wtykowe i wtyk sieciowy przed wilgocią. Zaleca się utworzenie z przewodu sieciowego pętli, po której woda będzie skapywać, co zapobiegnie przedostaniu się wody po przewodzie do gniazda wtykowego.

- Urządzenie podłączać wyłącznie do przepisowo zainstalowanego gniazda sieciowego z zestykiem ochronnym.

- OSTRZEŻENIE: Przed podjęciem prac konserwacyjnych lub naprawczych odłączyć od sieci wszystkie urządzenia elektryczne znajdujące się w wodzie.

Bezpieczna eksploatacja

- Przed rozpoczęciem użytkowania przeprowadzić kontrolę wzrokową, aby upewnić się, że urządzenie, a zwłaszcza przewód sieciowy i wtyczka, nie są uszkodzone.

- Nie używać urządzenia, jeśli nie działa prawidłowo lub jeśli jest uszkodzone.

- Nigdy nie używać urządzenia z uszkodzonym przewodem sieciowym.

- Naprawy mogą być wykonywane wyłącznie przez serwis EHEIM.

- Nie trzymać urządzenia za przewód sieciowy, a w celu odłączenia od sieci zawsze ciągnąć za wtyczkę, a nie za przewód ani urządzenie.

- Chronić przewód sieciowy przed wysoką temperaturą, olejami i ostrymi krawędziami. Nie wolno chodzić po przewodzie przyłączeniowym, jeśli został ułożony w ziemi lub w żwirze bez peszla.

- Wykonywać wyłącznie prace opisane w niniejszej instrukcji.

- Nigdy nie dokonywać zmian technicznych urządzenia.

- Stosować wyłącznie oryginalne części zamienne i akcesoria przeznaczone do tego urządzenia.

- Urządzenie wolno użytkować wyłącznie wtedy, gdy w zbiorniku wodnym nie znajdują się żadne osoby!

4. Uruchamianie

Uwaga! Porażenie prądem elektrycznym!

- Przed rozpoczęciem jakichkolwiek prac związanych z montażem lub demontażem urządzenia wyjąć wtyk sieciowy.

• Przestrzegać dopuszczalnej odległości ustawienia napowietrzacza wynoszącej co najmniej 2 m od brzegu zbiornika wodnego (☒C).
• Przestrzegać maksymalnej głębokości zanurzenia kamienia napowietrzającego (max. 2,20 m dla AIR500/max. 2,80 m dla AIR1000) (☒C).

• Kamienie napowietrzające powinny znajdować się ponad dnem zbiornika. Jeżeli kamienie napowietrzające znajdą się zbyt blisko dna, będą mącić wodę.

• Skrócić węże ② nożyczami do żądanej długości (☒A).

• Założyć węże odpowiednio na obydwa przyłącza napowietrzacza ①.
• Zamontować odpowiednio na obydwu wężach zawory zwrotne ③.

• Zawory zwrotne należy zamontować możliwie jak najbliżej pompy.
  ▶ Należy przestrzegać kierunku montażu!

• Założyć kamienie napowietrzające ④ na końca węży.

Napowietrzacz wyposażony jest w dwa przyłącza dla dwóch kamieni powietrznych. W przypadku chęci za-montowania tylko jednego kamienia napowietrzającego można połączyć obydwa przyłącza za pomocą złączki Y (☒B1). Alternatywnie za pomocą złączki Y można podłączyć więcej kamieni napowietrzających (☒B2).

5. Obsługa

Włączyć napowietrzacz

Uwaga! Porażenie prądem elektrycznym!

- Ustawić napowietrzacz w odległości co najmniej 2 m od brzegu zbiornika wodnego.

1. Ustawić napowietrzacz na stabilnym podłożu.
2. Ułożyć kamienie napowietrzające ponad dnem zbiornika wodnego.
3. Podłączyć wtyk sieciowy napowietrzacza do gniazda sieciowego. Uwaga: Napowietrzacz uruchomi się od razu!

Wyłączyć napowietrzacz

1. Wyjąć wtyk sieciowy z gniazda sieciowego.

6. Konserwacja

Uwaga! Porażenie prądem elektrycznym!

- Przed rozpoczęciem jakichkolwiek prac konserwacyjnych wyjąć wtyk sieciowy.

Ostrożnie! Uszkodzenia rzeczowe.

- Do czyszczenia nie stosować żadnych twardych przedmiotów ani agresywnych środków czyszczących.

W dalszej części opisano prace konserwacyjne, które są wymagane w celu zapewnienia optymalnej i bezawaryjnej eksploatacji. Regularne wykonywanie prac konserwacyjnych przedłuża żywotność i zapewnia prawidłowe działanie napowietrzacza przez długi czas.

Czyszczenie filtra

Wlot powietrza oraz filtr należy sprawdzać co 8 tygodni i czyścić w zależności od stopnia zabrudzenia. W tym celu postępować w następujący sposób:

1. Wyjąć wtyk sieciowy.
2. Unieść pokrywę filtra z obudowy (☒D1).
3. Wyczyścić wlot powietrza znajdujący się pod pokrywą za pomocą szczotki.
4. Wyjąć filtr z pokrywy(☒D2).
5. Wyczyścić filtr pod bieżącą woda.
6. Zamontować z powrotem filtr i pokrywę filtra, wykonując czynności demontażowe w odwrotnej kolejności.

7. Usuwanie usterek

Uwaga! Porażenie prądem elektrycznym!

- Przed rozpoczęciem usuwania usterek wyjąć wtyk sieciowy.

Usterka Możliwa przyczyna Sposób usunięcia

Pompa napowietrzacza nie pracuje.	Brak napięcia sieciowego. ▶ Sprawdzić napięcie sieciowe. ▶ Sprawdzić przewód zasilający.
	Wtyk sieciowy nie jest podłączony. ▶ Podłączyć wtyk sieciowy do gniazda sieciowego.
Pompa napowietrzacza pracuje, lecz mimo to z kamieni napowietrzających nie wydo-staje się powietrze.	Żle zamontowany zawór zwrotny. ▶ Zamontować zawór zwrotny odpowiednią stronę.
	Kamenie napowietrzające znajdują się zbyt głęboko w zbiorniku.	► Przestrzegać maksymalnej głę bokości montażowej.
Zmniejszona wydajność napo-wietrzacza.	Wlot powietrza lub filtr są zabru-dzone.	► Wyczyścić wlot powietrza i filtr.
Woda nie jest przejrzysta. Kamienie napowietrzające znajdują się zbyt blisko dna zbiornika.		► Ułożyć kamienie napowietrzające wyżej ponad dnem zbiornika wodnego.

W przypadku pozostałych usterek skontaktować się z serwisem EHEIM.

8. Wyłączanie z eksploatacji

Przechowywanie i zimowanie

1. Wyczyścić urządzenie.
2. Przechowywać urządzenie w miejscu nienarażonym na występowanie ujemnych temperatur.

Utylizacja

Podczas utylizacji urządzenia należy przestrzegać obowiązujących przepisów prawnych. Informacja dotycząca utylizacji urządzeń elektrycznych i elektronicznych we Wspólnocie Europejskiej: Na terenie Wspólnoty Europejskiej obowiązują przepisy krajowe dotyczące utylizacji urządzeń zasilanych elektrycznie, które oparte są na dyrektywie UE 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zgodnie z nimi niniejszego urządzenia nie wolno wyrzucać do odpadów komunalnych ani domowych. Urządzenie jest bezpłatnie odbierane w komunalnych punktach zbiórki lub przez zakłady utylizacji odpadów. Opakowanie produktu składa się z materiałów, które można poddać recyklingowi. Materiały te należy zutylizować w ekologiczny sposób i oddać do ponownego przetworzenia.

9. Dane techniczne

Typ 500 1000
Moc znamionowa 5 W 8,5 W
Wydajność tłoczenia 540 l/h 1000 l/h
Maks. głębokość zanurzenia kamieni napowietrzających 2,20 m 2,80 m
Wymiary (dł. × szer × wys.) 176×118×103 mm
Długość przewodu 3 m
Napięcie sieciowe/częstotliwość 220 – 240 V / 50 Hz

10. Części zamienne

Patrz strona 75.
