Ürün Türü	Gölet hava pompası
Marka	Eheim
Model	Air 500
Güç	5 W
Hava debisi	540 l/h
Maksimum difüzör daldırma derinliği	2,20 m
Boyutlar (U × G × Y)	176 × 118 × 103 mm
Kablo uzunluğu	3 m
Şebeke gerilimi	220 – 240 V / 50 Hz
Hava çıkış sayısı	2 (tek çıkış veya birden fazla için Y bağlantı parçası dahil)
Çek valf dahil	Evet (2 adet)
Difüzörler dahil	Evet (2 adet)
Kullanım	Dış mekan, gölet için
Suya güvenlik mesafesi	En az 2 m
Elektrik koruması	30 mA kaçak akım koruma şalteri önerilir
Filtre bakımı	Her 8 haftada bir, akan su altında temizleyin
Saklama sıcaklığı	Dondan koruyun
Yedek parçalar	Mevcut (kullanım kılavuzuna bakın)
Garanti	Belirtilmemiş
Onarımlar	Yalnızca Eheim yetkili servisi tarafından

Sık sorulan sorular - Air 500 EHEIM

Eheim Air 500 hava pompası nasıl kurulur?

Pompayı, göletin kenarından en az 2 m uzakta, sağlam bir yüzeye yerleştirin. Hortumları pompanın çıkışlarına bağlayın, her hortuma bir çek valf takın (montaj yönüne dikkat edin), ardından difüzörleri hortumların ucuna sabitleyin. Difüzörleri gölet tabanının üzerine, maksimum 2,20 m derinliğe yerleştirin. Ardından fişi prize takın.

Air 500 pompasının filtresi nasıl temizlenir?

Pompayı fişten çekin. Filtre kapağını kasanın tabanından yukarı doğru kaydırın. Hava girişini bir fırça ile temizleyin. Filtreyi kapaktan çıkarın ve akan su altında temizleyin. Her şeyi ters sırayla yeniden takın. Bu temizliği yaklaşık her 8 haftada bir yapın.

Pompa çalışmazsa ne yapmalı?

Önce şebeke gerilimini ve fişin iyi takılı olduğunu kontrol edin. Güç kablosunda herhangi bir hasar olup olmadığını inceleyin. Pompa çalışıyor ancak difüzörlerden hava çıkmıyorsa, çek valflerin doğru yönde takılı olup olmadığını ve difüzörlerin çok derin olmadığını (maks. 2,20 m) kontrol edin. Akış azalırsa, filtreyi ve hava girişini temizleyin.

Air 500 pompası ile tek bir difüzör kullanabilir miyim?

Evet, tek bir difüzör kullanabilirsiniz. Pompanın iki bağlantısını verilen Y bağlantı parçası ile birleştirin. Ayrıca Y parçasını birden fazla difüzör beslemek için de kullanabilirsiniz.

Air 500 hava pompası kışa nasıl hazırlanır?

Cihazı iyice temizleyin. Dondan korunan bir yerde saklayın. Pompayı fişten çekin ve tüm aksesuarları çıkarın. Kuru bir yerde saklayın.

Hangi güvenlik önlemlerine uyulmalıdır?

Her zaman 30 mA'lik bir kaçak akım koruma şalteri kullanın. Bakım çalışmaları sırasında cihazı asla prize takılı bırakmayın. Pompa ile su arasında en az 2 m mesafe bırakın. Pompayı asla suya daldırmayın. Onarımlar yalnızca Eheim yetkili servisi tarafından yapılmalıdır.

Air 500 pompasını doğal havuzda kullanabilir miyim?

Hayır, cihaz doğal havuzlarda kullanım için tasarlanmamıştır. Yalnızca bahçe göletlerinde su sirkülasyonu için tasarlanmıştır.

Güç kablosunun uzunluğu nedir?

Güç kablosunun uzunluğu 3 metredir. Kabloya zarar gelmemesine dikkat edin ve onu ısı, yağ ve keskin kenarlardan koruyun.

Güç kablosu hasar görmüşse ne yapmalı?

Cihazı kullanmayın. Herhangi bir riski önlemek için kablo üretici, yetkili servis veya kalifiye bir kişi tarafından değiştirilmelidir. Eheim servisi ile iletişime geçin.

Air 500 pompası kullanım ömrü sonunda nasıl atılır?

Cihazı evsel atıklarla birlikte atmayın. Ücretsiz olarak bir toplama noktasına veya belediye atık merkezine bırakın. Ambalaj geri dönüştürülebilir.

KULLANIM KILAVUZU Air 500 EHEIM

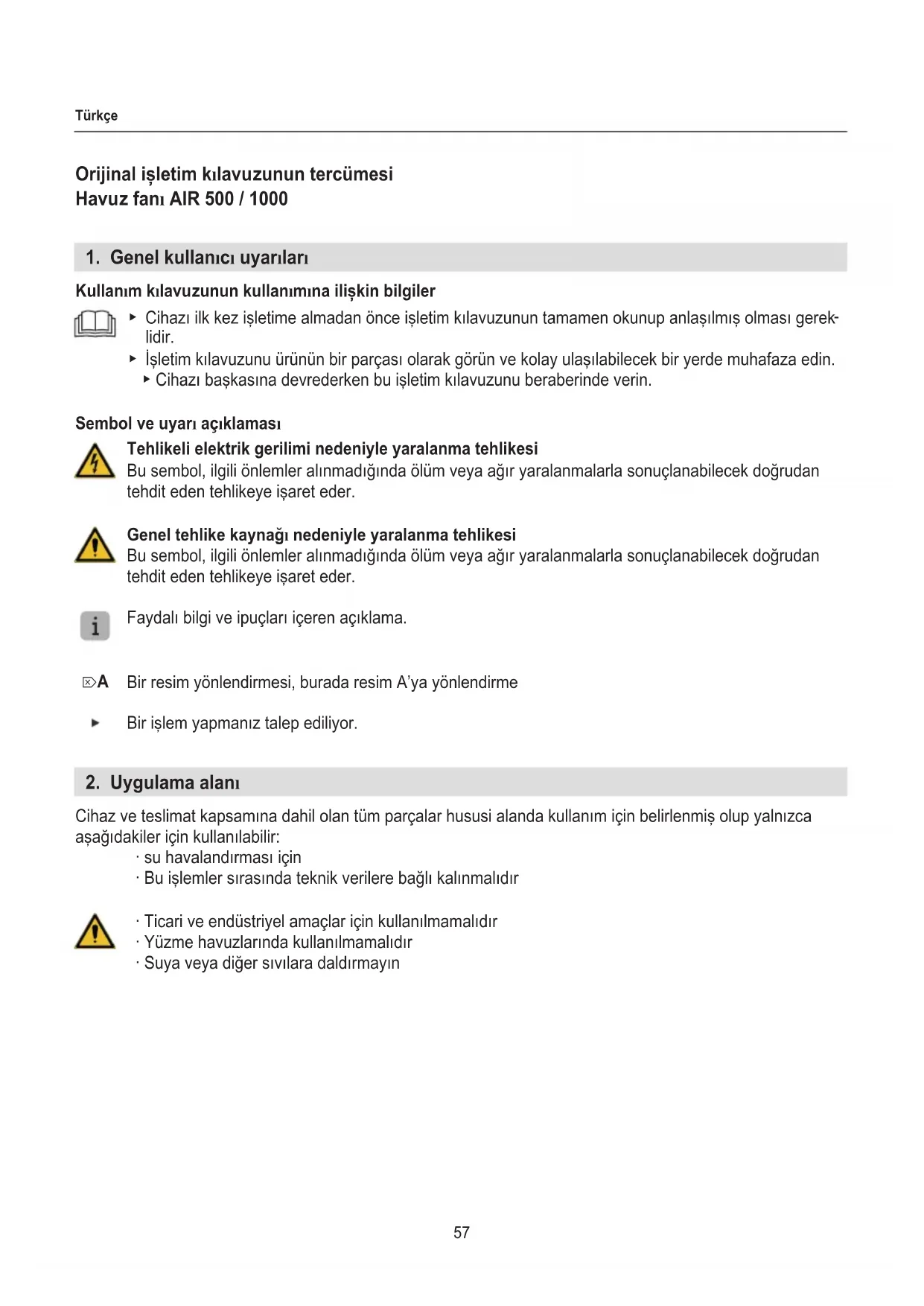

Orijinal işletim kılavuzunun tercümesi

Havuz fanı AIR 500 / 1000

1. Genel kullanıcı uyarıları

Kullanım kılavuzunun kullanımına ilişkin bilgiler

▶ Cihazı ilk kez işletme almadan önce işletim kılavuzunun tamamen okunup anlaşılmış olması gereklidir.
- İşletim kılavuzunu ürünün bir parçası olarak görün ve kolay ulaşılabilecek bir yerde muhafaza edin.
▶ Cihazı başkasına devrederken bu işletim kılavuzunu beraberinde verin.

Sembol ve uyarı açıklaması

Tehlikeli elektrik gerilimi nedeniyle yaralanma tehlikesi

Bu sembol, ilgili önlemler alınmadığında ölüm veya ağır yaralanmalarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

Genel tehlike kaynağı nedeniyle yaralanma tehlikesi

Bu sembol, ilgili önlemler alınmadığında ölüm veya ağır yaralanmalarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

Faydalı bilgi ve ipuçları içeren açıklama.

Bir resim yönlendirmesi, burada resim A'ya yönlendirme

Bir işlem yapmanız talep ediliyor.

2. Uygulama alanı

Cihaz ve teslimat kapsamına dahil olan tüm parçalar hususi alanda kullanım için belirlenmiş olup yalnızca aşağıdaki kiler için kullanılabilir:

• su havalandırması için
• Bu işlemler sırasında teknik verilere bağlı kalınmalıdır

• Ticari ve endüstriyel amaçlar için kullanılmamalıdır
• Yüzme havuzlarında kullanılmamalıdır
• Suya veya diğer sıvıları daldırmayın

3. Güvenlik uyarıları

Cihazın usulüne aykırı kullanılması veya amacına uygun bir şekilde kullanılmaması durumunda ya da güvenlik uyarılarının dikkate alınmaması halinde cihaz kişiler ve cisimler için tehlike arz edebilir.

• Cihaz ambalajının çocukların eline geçmesine izin vermeyin, aksi halde tehlikeye maruz kalabilirler (boğulma tehlikesi!).
• Bu cihaz gözetim altında olmaları ve cihazın güvenli kullanımına ilişkin talimatların verilmesi ve içerdiği tehlikeleri anlamaları durumunda 3 yaşında ve daha büyük çocuklar ve fiziksel, duyusal ve zihinsel becerileri düşük veya deneyimi ve bilgisi yetersiz kişiler tarafından kullanılabilir.
  Çocuklar cihazla oynamamalıdır. Kullanıcı tarafından yapılacak temizlik ve bakım çalışması çocukların tarafından gözetimsiz şekilde yapılmama- lidır.

Elektrik güvenliği

- Elektrik tesisatları uluslararası ve ulusal düzenleyici yönetmeliklerine uygun olmalıdır.

- Cihaza, 30 mA'yı geçmeyen nominal artık çalışma akımına sahip bir artık akım cihazı (RCD) ile güç sağlanır.

- Soru ve sorunlarımız için bir elektrik uzmanına başvurun.

- Cihazı tüm çalışmalardan önce elektrik şebekesinden ayırın.

- Cihazın elektrik verileri akım şebekesinin verilerine uygun olmalıdır. Bu veriler tip levhasında, ambalajda ve bu kılavuzda yer almaktadır.

- Uzatma kablosu ve akım dağıtıcılar açık alanda kullanmak için uygun olmalıdır (sıçrama korumalı).

- Cihaz ile su arasındaki güvenlik mesafesi en az 2 m olmalıdır.

- Elektrik hatları H05RN-F3G0,75 işareti taşıyan lastik hortum hatların dan daha düşük bir kesite sahip olmamalıdır. Uzatma hatları DIN VDE 0620 talepleri için yeterli olmalıdır.

- Besleme kablosu zarar görmüşse tehlikeleri önlemek için üretici, servis yetkilisi veya benzer niteliklere sahip kişiler tarafından değiştirilmelidir.

- Prizi ve elektrik fişini neme karşı koruyun. Elektrik kablosu ile, kablonun çevresinden akan suyun prize ulaşmasını önleyecek bir damlama döngüsünün oluşturulması önerilmektedir

- Cihazı yalnızca talimatlar doğrultusunda tesis edilmiş bir sigortalı prize bağlayın.

- UYARI: Bakım çalışmaları süresince, suyun içindeki tüm elektrikli alet ler prizden çekilmelidir.

Güvenli işletim

- Kullanmaya başlamadan önce cihazın, özellikle elektrik kablosunun ve fişin hasarsız olduğundan emin olmak için bir gözle kontrol işlemi uygulayın.

- Düzgün çalışmaması veya hasarlı olması durumunda cihazı kullanma yın.

- Cihazı asla hasarlı bir elektrik kablosu ile kullanmayın.

- Tamir işleri yalnızca bir EHEIM servis noktası tarafından yapılabilir.

- Cihazı elektrik kablosundan tutup taşımayın ve elektrik şebekesinden ayırmak için daima fişinden çekin, kablodan veya cihazdan değil.

- Elektrik kablosunu sıcaklığa, yağa ve keskin kenarlıklara karşı koruyun. Kablo kanalsız olarak toprağın veya taşların altına döşenmiş olması durumunda bağlantı hattının üzerine basılmamalıdır.

- Yalnızca bu kılavuzda tarif edilen çalışmaları uygulayın.

- Cihazda asla teknik değişiklikler yapmayın.

- Cihaz için yalnızca orijinal yedek parçalar ve aksesuarlar kullanın.

- Cihazı yalnızca havuzun içinde hiç kimse olmadığında çalıştırın!

4. İşletime alma

Dikkat! Elektrik çarpması!

- Tüm montaj ve sökme çalışmalarından önce elektrik fişini çıkarın.

▶ Havuz fanının havuz kıyısına olan en az 2 m'lik asgari mesafesini dikkate alın (☒C).
▶ Pisolitlerin maksimum daldırma derinliğini dikkate alın (AIR500 maks. 2,20 m / AIR1000 maks. 2,80 m) (☒C).
- Pisolitler havuz zemininin üzerinde olmalıdır. Pisolitler, havuz zeminine çok yakın duruyorsa, havuz zemini savrulur.

1. Hortumları ② bir makasla istenilen uzunluğa kısaltın (☒A).
2. Hortumları, havuz fanının ① iki bağlantısına takın.
3. İki hortumu da birer çekvalfe ③ monte edin.

• Çekvalfleri pompaya mümkün olduğunca yakın monte edin.
  ▶ Montaj yönünü dikkate alın!

• Pisolitleri ④ hortumun uçlarına takın.

Havuz fanı, iki pisolidin işletimi için iki bağlantıya sahiptir. Sadece bir adet pisolit işletmek istiyorsanız, iki bağlantıyı bir Y konnektörü ile birleştirebilirsiniz (☒B1). Buna alternatif olarak Y konnektörü üzerinden birden fazla pisolit de işletebilirsiniz (☒B2).

5. Kullanım

Havuz fanının çalıştırılması

Dikkat! Elektrik çarpması!

▶ Havuz fanını havuz kıyısına en az 2 m uzaklıkta kurun.

1. Havuz fanını sağlam bir zeminin üzerine koyun.
2. Pisolitleri havuz zemininin üzerine yerleştirin.
3. Havuz fanının elektrik fişini prize takın. Dikkat: Havuz fanı hemen çalışmaya başlar!

Havuz fanının kapatılması

1. Elektrik fişini prizden çıkarın.

6. Bakım

Dikkat! Elektrik çarpması!

- Tüm bakım çalışmalarından önce elektrik fişini çıkarın.

Dikkat! Maddi hasar.

- Temizlik için sert nesneler veya agresif temizlik maddeleri kullanmayın.

Aşağıdaki bölümlerde, optimum ve sorunsuz bir işletim için gerekli olan bakım çalışmaları tarif edilmiştir. Düzenli bakım, kullanım ömrünü uzatır ve havuz fanı işlevselliğinin uzun süre devam etmesini sağlar.

Filtrenin temizlenmesi

Hava girişi ve filtre yaklaşık 8 haftada bir kontrol edilmeli ve kirlenme derecesine göre temizlenmelidir. Bunun için aşağıdaki işlemleri gerçekleştirin:

1. Elektrik fişini çekin.
2. Filtre kapağını gövdeden yukarıya doğru itin (☒D1).
3. Altındaki hava girişini bir fırçayla temizleyin.
4. Filtreyi filtre kapağından çekin (☒D2).
5. Filtreyi çeşme altına tutarak temizleyin.
6. Filtreyi ve filtre kapağını tekrar ters işlem sırasıyla monte edin.

7. Arızaların giderilmesi

Dikkat! Elektrik çarpması!

- Arızaları giderme çalışmasına başlamadan önce fışı prizden çıkarın.

Arıza Olası sebebi Çözüm

Havuz fanı pompalamıyor	Elektrik gerilimi yok	► Elektrik gerilimini kontrol edin► Besleme hattını kontrol edin
	Elektrik fişi takılı değil ► Elektrik fişini prize takın
Havuz fanı pompalıyor fakat pisolitlerden hava gelmiyor	Çekvalf yanlış takıldı ► Çekvalfi doğru montaj yönünde takın
	Pisolitler havuzun çok derininde ► Maksimum montaj derinliğini dikkate alın
Havuz fanının performansı düşüyor	Hava girişi veya filtre kirli ► Hava girişini ve filtreyi temizleyin
Su temiz değil Pisolitler havuzun zeminin çok yakınında		► Pisolitleri havuz zemininin daha üstünde yerleştirin.

Diğer arızalarda lütfen EHEIM servisine başvurun.

8. İşletim dışı bırakma

Depolama ve kış aylarında kullanım dışı bırakma

1. Cihazı temizleyin
2. Cihazı donma tehlikesi olmayan bir yerde depolayın.

Tasfiye

Cihazın tasfiye edilmesi gerektiğinide ilgili yasal talimatları dikkate alın.

Avrupa Birliği dahilinde elektrikli ve elektronik cihazların tasfiyesine yönelik bilgi:

Avrupa Birliği dahilinde elektrik ile çalışan cihazlar için tasfiye işlemi, elektronik eski cihazlara (WEEE) yönelik AB yönergesi temeline dayanan ulusal yönetmelikler tarafından bildirilmiştir. Buna göre cihaz belediye veya ev çöpü ile birlikte tasfiye edilmemelidir. Cihaz belediye toplama noktalarında veya geri dönüşüm yerlerinde ücretsiz olarak kabul edilmektedir. Ürün ambalajı geri dönüştürülebilir malzeme - lerden oluşmaktadır. Ambalajı çevreye uygun olarak tasfiye edin ve bir geri dönüşüm noktasına teslim edin.

9. Teknik veriler

Tip 500 1000
Nominal güç 5 W 8,5 W
Basma miktarı 540 l/h 1000 l/h
Pisolitlerin maks. daldırma derinliği 2,20 m 2,80 m
Ölçüler (U x G x D) 176 × 118 × 103 mm
Kablo uzunluğu 3 m
Şebeke voltajı/frekans 220 – 240 V / 50 Hz

10. Yedek parçalar

Bkz. sayfa 75.
