Air 500 - Pompa ad aria EHEIM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa ad aria per laghetto
Marca	Eheim
Modello	Air 500
Potenza	5 W
Portata d'aria	540 l/h
Profondità di inserimento massima dei diffusori	2,20 m
Dimensioni (L × l × H)	176 × 118 × 103 mm
Lunghezza del cavo	3 m
Tensione di rete	220 – 240 V / 50 Hz
Numero di uscite d'aria	2 (raccordo a Y incluso per 1 uscita o più)
Valvola di non ritorno inclusa	Sì (2 pezzi)
Diffusori inclusi	Sì (2 pezzi)
Utilizzo	Esterno, per laghetto
Distanza di sicurezza dall'acqua	Almeno 2 m
Protezione elettrica	Interruttore differenziale 30 mA raccomandato
Manutenzione del filtro	Ogni 8 settimane, pulire con acqua corrente
Temperatura di stoccaggio	Al riparo dal gelo
Pezzi di ricambio	Disponibili (vedere manuale)
Garanzia	Non specificata
Riparazioni	Da servizio autorizzato Eheim unicamente

Domande frequenti - Air 500 EHEIM

Come installare la pompa ad aria Eheim Air 500?

Installare la pompa ad almeno 2 m dal bordo del laghetto su una superficie stabile. Collegare i tubi alle uscite della pompa, inserire una valvola di non ritorno in ogni tubo (rispettare il senso di montaggio), quindi fissare i diffusori all'estremità dei tubi. Posizionare i diffusori sopra il fondo del laghetto, a una profondità massima di 2,20 m. Infine, collegare la spina alla presa di corrente.

Come pulire il filtro della pompa Air 500?

Scollegare la pompa. Far scorrere il coperchio del filtro verso l'alto dal fondo dell'alloggiamento. Pulire l'ingresso dell'aria con una spazzola. Rimuovere il filtro dal coperchio e pulirlo sotto l'acqua corrente. Rimontare il tutto nell'ordine inverso. Eseguire questa pulizia circa ogni 8 settimane.

Cosa fare se la pompa non funziona?

Controllare prima la tensione di rete e che la spina sia ben inserita. Ispezionare il cavo di alimentazione per eventuali danni. Se la pompa funziona ma non esce aria dai diffusori, verificare che le valvole di non ritorno siano installate nel senso corretto e che i diffusori non siano troppo profondi (max 2,20 m). Se la portata diminuisce, pulire il filtro e l'ingresso dell'aria.

Posso usare un solo diffusore con la pompa Air 500?

Sì, è possibile utilizzare un solo diffusore. Collegare le due uscite della pompa utilizzando il raccordo a Y fornito. È possibile utilizzare il raccordo a Y anche per alimentare più diffusori.

Come svernare la pompa ad aria Air 500?

Pulire accuratamente l'apparecchio. Conservarlo in un luogo al riparo dal gelo. Scollegare la pompa e rimuovere tutti gli accessori. Conservarla al asciutto.

Quali precauzioni di sicurezza osservare?

Utilizzare sempre un interruttore differenziale da 30 mA. Non lasciare mai l'apparecchio collegato durante i lavori di manutenzione. Rispettare una distanza di almeno 2 m tra la pompa e l'acqua. Non immergere mai la pompa nell'acqua. Le riparazioni devono essere effettuate da un servizio autorizzato Eheim.

Posso usare la pompa Air 500 in una piscina naturale?

No, l'apparecchio non è progettato per l'uso in piscine naturali. È destinato esclusivamente alla movimentazione dell'acqua nei laghetti da giardino.

Qual è la lunghezza del cavo di alimentazione?

Il cavo di alimentazione è lungo 3 metri. Assicurarsi che non venga danneggiato e proteggerlo da calore, olio e spigoli vivi.

Cosa fare se il cavo di alimentazione è danneggiato?

Non utilizzare l'apparecchio. Il cavo deve essere sostituito dal fabbricante, da un servizio autorizzato o da una persona qualificata per evitare rischi. Contattare il servizio Eheim.

Come smaltire la pompa Air 500 a fine vita?

Non gettare l'apparecchio nei rifiuti domestici. Depositarlo gratuitamente in un punto di raccolta o in un centro di riciclaggio comunale. L'imballaggio è riciclabile.

MANUALE UTENTE Air 500 EHEIM

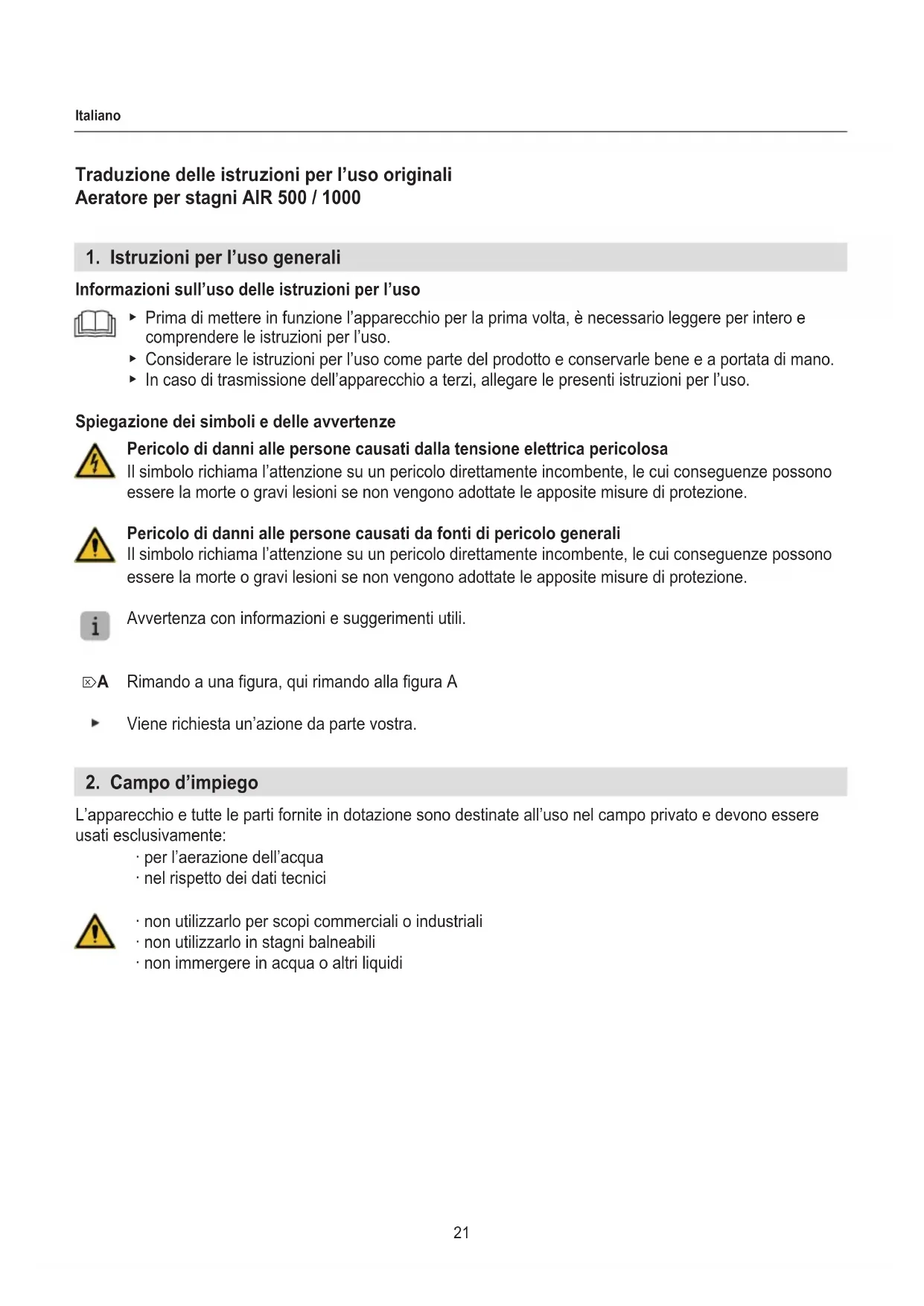

Traduzione delle istruzioni per l'uso originali Aeratore per stagni AIR 500 / 1000

1. Istruzioni per l'uso generali

Informazioni sull'uso delle istruzioni per l'uso

• Prima di mettere in funzione l'apparecchio per la prima volta, è necessario leggere per intero e comprendere le istruzioni per l'uso.
• Considerare le istruzioni per l'uso come parte del prodotto e conservarle bene e a portata di mano.
  In caso di trasmissione dell'apparecchio a terzi, allegare le presenti istruzioni per l'uso.

Spiegazione dei simboli e delle avvertenze

Pericolo di danni alle persone causati dalla tensione elettrica pericolosa

Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.

Pericolo di danni alle persone causati da fonti di pericolo generali

Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.

Avvertenza con informazioni e suggerimenti utili.

Rimando a una figura, qui rimando alla figura A

Viene richiesta un'azione da parte vostra.

2. Campo d'impiego

L'apparecchio e tutte le parti fornite in dotazione sono destinate all'uso nel campo privato e devono essere usati esclusivamente:

· per l'aerazione dell'acqua
· nel rispetto dei dati tecnici

· non utilizzarlo per scopi commerciali o industriali
· non utilizzarlo in stagni balneabili
· non immergere in acqua o altri liquidi

3. Avvertenze di sicurezza

Questo apparecchio può costituire un pericolo per persone o beni materiali se esso non viene utilizzato correttamente o non secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono osservate.

• Non lasciare in mano a bambini l'imballaggio dell'apparecchio in quanto può essere fonte di pericoli (pericolo di soffocamento!).
• Questo apparecchio può essere utilizzato da bammbini di età superiore agli 3 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e persone con mancanza di esperienza o di conoscenze, se qualcuno li supervisiona o li istruisce sull'uso dell'apparecchio in sicurezza e se capiscono i rischi correlati. I bambini non possono giocare con l'apparecchio. La pulizia e la manutenzione non dovrebbero essere effettuate da bambini non sorvegliati.

Sicurezza elettrica

• Le installazioni elettriche devono soddisfare le disposizioni d'installazione nazionali.
• L'apparecchio deve essere alimentato con un interruttore differenziale (RCD) con una corrente differenziale nominale di max. 30 mA.
• Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.
• Prima di ogni lavoro, scollegare l'apparecchio dalla rete.
• I dati elettrici dell'apparecchio devono corrispondere ai dati della rete elettrica. Questi dati sono riportati sulla targhetta, sulla confezione o nelle presenti istruzioni.
• I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).
• La distanza di sicurezza dell'apparecchio dall'acqua deve essere di almeno 2 m.

- Le linee di allacciamento alla rete non devono avere una sezione trasversale minore di quella delle condutture a tubo flessibile di gomma con la sigla H05RN-F. Le condutture di prolungamento devono soddisfare le norme DIN VDE 0620.

- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un suo tecnico o da simile personale qualificato al fine di evitare pericoli.

- Proteggere la presa elettrica e la spina dall'umidità. Si consiglia di formare con il cavo elettrico un giro per impedire che l'acqua che scorre lungo il cavo possa entrare nella presa.

- Collegare l'apparecchio solo a una presa di corrente correttamente installata e dotata di contatto di terra.

- AVVERTIMENTO: Durante gli interventi di cura e manutenzione, si de vono disinserire dalla rete tutti gli apparecchi elettrici immersi in acqua.

Funzionamento sicuro

- Prima dell'utilizzo, effettuare un controllo visivo per assicurare che l'ap parecchio, in particolare il cavo elettrico e la spina, non siano danneggiati.

- Non utilizzare l'apparecchio se non funziona correttamente o se è dan-neggiato.

· Non utilizzare mai l'apparecchio con un cavo elettrico danneggiato.

- Le riparazioni possono essere eseguite esclusivamente da un punto di assistenza EHEIM.

- Non trasportare l'apparecchio tenendolo per il cavo elettrico e, per il disinserimento dalla rete elettrica, tirare sempre la spina e non il cavo o l'apparecchio.

- Proteggere il cavo elettrico dal calore, dall'olio e da spigoli vivi. È vietato calpestare il cavo di allacciamento se è stato posato nella terra o nella ghiaia senza guaina.

- Eseguire solo lavori che sono stati descritti nelle presenti istruzioni.

· Non effettuare mai modifiche tecniche all'apparecchio.

- Utilizzare solo pezzi di ricambio e accessori originali per l'apparecchio.

- Utilizzare l'apparecchio solo se nessuno è presente nello stagno!

4. Messa in funzione

Attenzione! Scossa elettrica!

- Prima di tutti i lavori di montaggio o smontaggio, tirare la spina elettrica.

• Rispettare la distanza minima dell'aeratore per stagni di almeno 2 m dalla riva dello stagno (☒C).
• Rispettare la massima profondità d'immersione delle pietre porose (AIR500 max. 2,20 m / AIR1000 max. 2,80 m) (☒C).

• Le pietre porose dovrebbero trovarsi sopra il fondo dello stagno. Se le pietre porose sono troppo vicine al fondo dello stagno, si crea un vortice.

• Accorciare i tubi flessibili ② con delle forbici alla lunghezza desiderata (☒A).

• Inserire ogni volta i tubi flessibili nei due raccordi dell'aeratore per stagni ①.
• Montare una valvola antiritorno in ciascuno dei tubi flessibili ③.

• Montare le valvole antiritorno il più vicino possibile alla pompa.
  ▶ Osservare il senso di montaggio!

• Collegare le pietre porose ④ con le estremità del tubo flessibile.

L'aeratore per stagni possiede due raccordi per il funzionamento di due pietre porose. Se volete utilizzare una sola pietra porosa, potete congiungere i due raccordi con il portagomma intermedio a Y (☒B1). Alternativamente il portagomma intermedio a Y consente di far funzionare anche più pietre porose (☒B2).

5. Funzionamento

Accendere l'aeratore per stagni

Attenzione! Scossa elettrica!

- Posizionare l'aeratore per stagni a una distanza di almeno 2 m dalla riva dello stagno.

1. Posizionare l'aeratore per stagni su un fondo stabile.
2. Posizionare le pietre porose sopra il fondo dello stagno.
3. Inserire la spina dell'aeratore per stagni nella presa elettrica. Attenzione: L'aeratore per stagni si avvia immediatamente!

Spegnere l'aeratore per stagni

1. Estrarre la spina dalla presa elettrica.

6. Manutenzione

Attenzione! Scossa elettrica!

- Prima di tutti i lavori di manutenzione, tirare la spina elettrica.

Cautela! Danni materiali.

▶ Per la pulizia, non utilizzare oggetti duri o detergenti aggressivi.

Nelle sezioni successive sono descritti lavori di manutenzione che sono necessari per un funzionamento ottimale e privo di disturbi. Una manutenzione regolare prolunga la durata e assicura il funzionamento dell'aeratore per stagni per un lungo periodo.

Pulire il filtro

La bocca di entrata dell'aria e il filtro devono essere controllati all'incirca ogni 8 settimane e puliti a seconda del grado di sporcizia. A tale scopo procedere nel modo seguente:

1. Estrarre la spina elettrica.
2. Togliere il coperchio del filtro dal corpo spingendolo verso l'alto (☒D1).
3. Pulire la bocca di entrata dell'aria sottostante con una spazzola.
4. Estrarre il filtro dal coperchio del filtro (☒D2).
5. Pulire il filtro sotto acqua corrente.
6. Rimontare il filtro e il coperchio del filtro UVC nell'ordine inverso.

7. Eliminazione di guasti

Attenzione! Scossa elettrica!

- Prima dell'eliminazione di guasti, tirare la spina.

Guasto Possibile causa Rimedio

L'aeratore per stagni non pompa	Manca la tensione di rete ▶ Verificare la tensione di rete ▶ Controllare la linea di alimentazione
	La spina non è inserita ▶ Inserire la spina nella presa elettrica
L'aeratore per stagni pompa, ma non fuoriesce aria dalle pietre porose	La valvola antiritorno è montata in modo errato	▶ Montare la valvola antiritorno nel senso di montaggio corretto
	Le pietre porose nello stagno sono in una posizione troppo profonda	▶ Rispettare la massima profondità d'installazione
La potenza dell'aeratore per stagni si sta riducendo	Bocca di entrata dell'aria o filtro sporchi	▶ Pulire la bocca di entrata dell'aria e il filtro
L'acqua è torbida Le pietre porose sono troppo vicine al fondo dello stagno		▶ Posizionare le pietre porose in posizione più alta rispetto al fondo dello stagno.

In caso di altri guasti, rivolgersi all'assistenza EHEIM.

8. Messa fuori servizio

Immagazzinamento e preparazione per l'inverno

1. Pulire l'apparecchio
2. Immagazzinare l'apparecchio in un luogo protetto dal gelo.

Smaltimento

In caso di smaltimento dell'apparecchio, osservare le rispettive normative di legge.

Informazione sullo smaltimento di apparecchi elettrici ed elettronici nella comunità europea:

All'interno dell'Unione Europea, lo smaltimento di apparecchi elettrici viene stabilito da norme nazionali che sono basate sulla direttiva UE 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Di conseguenza, l'apparecchio non deve più essere smaltito insieme ai rifiuti comunali o domestici. L'apparecchio viene preso in consegna gratuitamente dai punti di raccolta o centri di rici - claggio comunali. L'imballaggio del prodotto è composto da materiali riciclabili. Questi devono essere smaltiti nel rispetto dell'ambiente e riciclati.

9. Dati tecnici

Tipo 500 1000
Potenza nominale 5 W 8,5 W
Portata 540 l/h 1000 l/h
Profondità d'immersione delle pietre porose max. 2,20 m 2,80 m
Dimensioni (L × P × A) 176 × 118 × 103 mm
Lunghezza del cavo 3 m
Tensione di rete/Frequenza 220 – 240 V / 50 Hz

10. Pezzi di ricambio

Vedi a pagina 75.
