XPlorer Serie 75 S RR8567 - Aspirateur ROWENTA - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI XPlorer Serie 75 S RR8567 ROWENTA

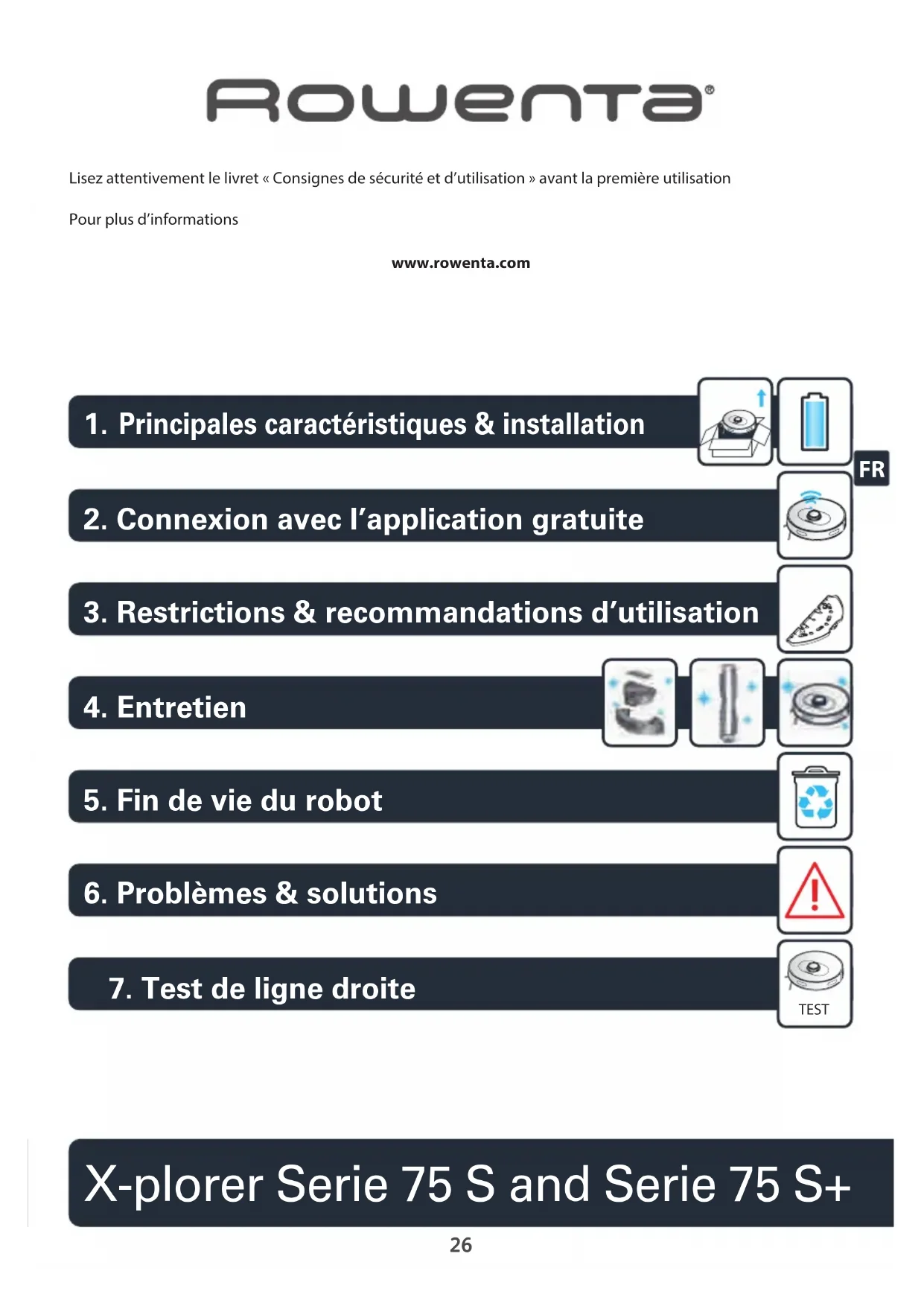

www.rowenta.com Lisez attentivement le livret «Consignes de sécurité et d’utilisation» avant la première utilisation Pour plus d’informations X-plorer Serie 75 S and Serie 75 S+

Principales caractéristiques & installation

2. Connexion avec l’application gratuite

5. Fin de vie du robot

6. Problèmes & solutions

7.7. Test de ligne droite TEST27

Votre robot peut rencontrer des difficultés sur les tapis: à franges, trop épais, à poils longs, trop légers (ex.: tapis de salle de bain) stool books bowl liquid bag bag bag

1. Capteur infrarouge

7. Assemblage pour toile

13. Capteur anti-chute

16. Bouton d’ouverture du

bac à poussière et du réservoir d’eau

19. Couvercle supérieur

20. Compartiment du sac à

23. Entrée d’aspiration

25. Poignée du sac à

26. Bac à poussière et réservoir d’eau 2en1*

27. Bouton de séparation du bac à poussière

et du réservoir d’eau

28. Ouverture du bac à poussière

29. Ouverture du ltre

*selon le modèle*selon le modèle*selon le modèle*selon le modèle*selon le modèle30

31. Bouchon de l’arrivée d’eau

33. Toile serpillière de récurage lavable pour les

taches dures (bleue et blanche)*

34. Toile serpillière en microbre lavable pour

capter les poussières nes sans eau (verte et blanche)*

X-plorer Serie75S uniquement: Retirez le couvercle inférieur de la station d’accueil et connectez l’adaptateur. Veillez à disposer le câble de connexion de l’adaptateur de manière à éviter qu’il s’enroule pendant le balayage. Remettez le couvercle inférieur en place. *selon le modèle*selon le modèle*selon le modèle31

X-plorer Serie 75 S et S+ : Pour placer la station d’accueil ou la station de vidage automatique contre un mur, assurez-vous de garder une zone vide de 0,5m sur les côtés et de 1,5m à l’avant de la station. N’installez pas la station près des escaliers. Le câble doit être serré. Placez toujours la station sur un sol dur. Ne placez pas la station sur un tapis ou sur de la moquette.

X-plorer Serie75S et S+: Branchez la che du cordon d’alimentation sur la prise secteur. Les témoins lumineux de la base de charge s’allument lorsque le robot n’est pas connecté. Retirez la bande de protection du pare-chocs an de garantir le bon fonctionnement de l’appareil. X-plorer Serie 75 S et S+ : Retirez les bandes et le lm de protection du produit. Prenez le robot, installez la brosse latérale en appuyant doucement pour xer la brosse latérale sur l’appareil et mettez l’appareil en position de marche. OFF

X-plorer Serie75S uniquement: Placez le robot sur la station d’accueil. Les plots de charge situées sous le robot doivent toucher celles de la station d’accueil. Chargez complètement le robot avant de l’utiliser pour la première fois. Le robot est complètement chargé lorsque les voyants blancs du robot sont normalement allumés (4-5 heures). Si le robot est correctement branché, les témoins lumineux de la base de charge s’éteignent. X-plorer Serie 75 S+ uniquement : Placez le robot devant la station de vidage automatique. Appuyez sur le bouton Accueil du robot. Le robot se connectera automatiquement à la station de vidage automatique. Ne placez pas manuellement le robot contre la station de vidage automatique. Une fois le robot correctement connecté à la station de vidage automatique, celle-ci démarre automatiquement la collecte de poussière pendant 20 secondes. Veuillez noter que le délai entre deux aspirations consécutives de la station de vidage automatique est de plus de 5 minutes. Chargez complètement le robot avant de l’utiliser pour la première fois. Le robot est complètement chargé lorsque les voyants blancs du robot sont allumés de manière continue (4-5 heures).

X-plorer Serie75S et S+: Pour prolonger la durée de vie de la batterie, gardez toujours le robot en charge sur la station d’accueil lorsque vous ne l’utilisez pas. Si vous ne comptez pas utiliser le robot sur une longue période, chargez complètement la batterie, éteignez- le et rangez-le dans un endroit frais et sec.33

X-plorer Serie 75 S et S+ : Le robot dispose de capteurs de chute pour détecter les escaliers et les espaces. Le robot change de direction lorsqu’il les détecte. An que le robot puisse détecter correctement la diérence de niveau du sol, assurez-vous qu’aucun objet (sac, chaussures...) ne soit placé au sol à côté d’un espace vide ou d’un escalier ou sur les marches d’un escalier. Le robot près d’un escalier sans objet OUI . Le robot près d’un escalier avec des chaussures, des sacs ou d’autres objets (le robot ne détectera pas correctement les escaliers et risque de chuter).

“X-plorer Serie75S et S+: Appuyez sur le bouton Marche/Arrêt situé sur le dessus du robot pour démarrer le nettoyage automatique ou utilisez l’application « X-plorer Series75&95» (voir la section2). Appuyez de nouveau sur le bouton Marche/Arrêt pour suspendre/reprendre le nettoyage. Appuyez sur le bouton Accueil pour arrêter le nettoyage. Le robot retourne à la station. Le robot retourne automatiquement à la station si le nettoyage est terminé ou si sa batterie est faible an de se recharger. Le robot reprendra automatiquement la tâche de nettoyage an de la terminer.”34

X-plorer Serie75S et S+: Pour proter pleinement de toutes les capacités de votre robot, téléchargez l’application gratuite «X-plorer Series75&95» (vous pouvez asher le code QR ci-dessus pour la trouver sur l’AppStore ou Google Play) sur votre smartphone. Il vous sut de suivre les instructions de l’application pour proter du robot.

X-plorer Serie 75 S et S+ : Lorsque le voyant blanc sur le dessus du robot clignote lentement, l’appareil est en attente de connexion. Lorsque le voyant blanc est allumé de manière continue, l’appareil est connecté.35

Ne pas ajouter de produits de nettoyage dans le réservoir d’eau.36

X-plorer Serie75S et S+: Essuyez les capteurs du robot (à l’avant, sur les côtés et en dessous du robot) et les plots de charge (à l’arrière et en dessous du robot) avec un chion propre, doux et sec une fois par semaine. X-plorer Serie75S uniquement: Essuyez la fenêtre de la station d’accueil une fois par semaine.39

X-plorer Serie 75 S+ uniquement: Lorsque le sac à poussière est plein, le voyant de la station de vidage automatique s’allume en orange. Remplacez le sac à poussière. Ouvrez le couvercle supérieur. Tirez la poignée du sac et sortez le sac. L’indicateur est normalement allumé en rouge lorsque le sac à poussière n’est pas en place. Jetez le sac à poussière usagé. Installez un nouveau sac à poussière et assurez-vous qu’il est correctement installé. Fermez le couvercle supérieur. Lorsque le sac à poussière est utilisé normalement, le voyant reste allumé en blanc. L’indicateur est éteint lorsque le robot est correctement connecté à la station ou que la station est en veille. Si l’indicateur clignote en rouge après le remplacement du sac à poussière, ou si le dépoussiérage s’arrête après un court laps de temps, l’état est anormal. Débranchez la che d’alimentation, retournez la station de vidange automatique et vériez si le canal à poussière est bloqué par des objets étrangers. Si le canal à poussière est bloqué par des objets, dévissez les 6 vis du couvercle en plastique transparent du canal à poussière pour le retirer. Retirez les corps étrangers. Remettez le couvercle transparent en place. X-plorer Serie75S+ uniquement: Nettoyez la station de vidage automatique et la tête du capteur de charge à l’aide d’un chion propre, doux et sec. Il est recommandé de les nettoyer une fois par semaine. CLICK PRESS CLICK40

24h X-plorer Serie75S uniquement: Pour nettoyer le bac à poussière et le réservoir d’eau 2en1, appuyez sur son bouton d’ouverture et maintenez-le enfoncé, puis tirez-le vers l’extérieur. Appuyez sur le bouton de séparation du bac à poussière et du réservoir d’eau pour soulever le bac à poussière à la verticale et le séparer du réservoir d’eau. Videz le réservoir d’eau après chaque utilisation. Ouvrez le bac à poussière et videz-le, en tapotant doucement le bac à poussière pour en éliminer la saleté. Ouvrez le couvercle du ltre pour retirer le ltre et tapotez-le doucement au-dessus d’une poubelle pour en éliminer la poussière. Vous pouvez également laver le bac à poussière et le ltre sous l’eau. Laissez-les sécher pendant 24heures. Remettez le ltre à sa place d’origine. Réinstallez le bac à poussière sur le réservoir d’eau, puis réinstallez le bac à poussière et le réservoir d’eau 2en1 dans le robot.41

24h X-plorer Serie75S+ uniquement: Pour nettoyer le bac à poussière et le réservoir d’eau 2en1, appuyez sur son bouton d’ouverture et maintenez-le enfoncé, puis tirez-le vers l’extérieur. Faites glisser le bac à poussière à l’horizontale pour le séparer du réservoir d’eau. Videz le réservoir d’eau après chaque utilisation. Ouvrez le bac à poussière et videz-le, en tapotant doucement le bac à poussière pour en éliminer la saleté. Ouvrez le couvercle du ltre pour retirer le ltre et tapotez-le doucement au-dessus d’une poubelle pour en éliminer la poussière. Vous pouvez également laver le bac à poussière et le ltre sous l’eau. Laissez-les sécher pendant 24heures. Remettez le ltre à sa place d’origine. Réinstallez le bac à poussière sur le réservoir d’eau, puis réinstallez le bac à poussière et le réservoir d’eau 2en1 dans le robot.42

X-plorer Serie75S et S+: Pour nettoyer la brosse centrale, éteignez le robot et retournez-le. Appuyez sur les clips pour retirer le couvercle. Extrayez la brosse centrale en la tirant vers le haut. Nettoyez la brosse centrale en coupant les cheveux enroulés autour avant de la replacer dans le robot. Nettoyez la brosse centrale une fois par semaine. OFF X-plorer Serie75S et S+: Pour nettoyer la brosse latérale, retirez-la en la déclipsant. Retirez les cheveux enroulés autour avant de la remettre en place sur le robot. Nettoyez la brosse latérale une fois par mois.43

NEW X-plorer Serie75S et S+: Remplacez la brosse latérale tous les 6mois. Jetez l’ancienne brosse et remplacez-la par une nouvelle brosse. Fixez la nouvelle brosse latérale sur le robot. X-plorer Serie75S et S+: Nettoyez les roues avant, gauche et droite une fois par mois. L’axe de la roue peut être entravé par des cheveux, des morceaux de tissu, etc. Nettoyez-les une fois par mois. NEW X-plorer Serie75S et S+: Tous les 6mois, remplacez le ltre par un ltre neuf pour garantir des performances optimales.44

Composant Nettoyage du composant Remplacement du composant Bac à poussière Après chaque utilisation Non applicable Réservoir d’eau Après chaque utilisation Non applicable Filtre Une fois par semaine Deux fois par an Brosse centrale Une fois par semaine Si nécessaire Capteurs Une fois par semaine Non applicable Roues Une fois par mois Non applicable Brosse latérale Une fois par mois Deux fois par an Station d’accueil* Une fois par semaine Non applicable Station de vidage automatique* Une fois par semaine Non applicable Sac à poussière Hygiène+* Non applicable Lorsqu’il est plein Toile serpillière Apres chaque utilisation Deux fois par an *selon le modèle45

Ne jetez pas le robot à la poubelle.

Impossible de démarrer le robot

• Assurez-vous que le robot est connecté à l’alimentation.

• Assurez-vous que la batterie est complètement chargée.

• Assurez-vous que l’interrupteur du robot est allumé. Le robot cesse soudainement de fonctionner

• Vériez si le robot est coincé ou bloqué par des obstacles.

• Vériez que la batterie n’est pas trop faible.

• Si le problème persiste, éteignez le robot, attendez 3secondes, puis rallumez-le pour le redémarrer.

• L’appareil peut être en surchaue : ū mettez-le hors tension et laissez-le refroidir pendant au moins 1heure. ū En cas de surchaue répétée, contactez le centre de services agréé. Impossible de charger le robot

• Assurez-vous que la station est correctement connectée ou contactez un centre de services agréé pour changer le chargeur.

• Vériez si le voyant du robot clignote pendant la charge.

• Essuyez les plaques de charge avec un chion sec. Le chargeur chaue C’est tout à fait normal. Le robot peut rester connecté en permanence à la station sans aucun risque. Le robot ne parvient pas à retourner à la station

• Retirez tout objet à moins de 0,5m des côtés gauche et droit et de 1,5m à l’avant de la station.

• Assurez-vous que le robot démarre le nettoyage depuis la station sans eectuer de mouvements anormaux.

• Lorsque le robot est proche de la station, il peut y retourner plus rapidement. Mais si la station est à une plus grande distance, le robot aura besoin de plus de temps pour y retourner. Veuillez patienter pendant son retour.

• Nettoyez les plaques de charge. Le programme de nettoyage ne s’exécute pas

• Assurez-vous que le robot est sous tension.

• Dénissez l’heure et programmez l’heure du nettoyage automatique dans l’application.

• Assurez-vous que l’heure du nettoyage a été correctement dénie.

• Vériez que le niveau de la batterie n’est pas trop bas pour lancer le nettoyage.

• Le robot ne démarre pas de nettoyage planié lorsqu’une tâche est en cous d’exécution. Siement lors de l’aspiration

• Vériez que l’entrée d’aspiration n’est pas obstruée.

• Videz le bac à poussière.

• Vériez que le ltre n’a pas été humidié par de l’eau ou d’autres liquides sur le sol. Laissez le ltre sécher à l’air libre avant de l’utiliser.

• Vériez que le bac à poussière et le réservoir d’eau sont correctement installés.

• La tête d’aspiration est obstruée : ū Retirez la brosse et nettoyez-la. La brosse centrale ne tourne pas

• Nettoyez la brosse centrale.

• Vériez que la brosse centrale et le cache de la brosse sont correctement installés. Action ou trajectoire de balayage du robot anormale

• Nettoyez soigneusement les capteurs avec un chion sec.

• Mettez le robot hors tension, attendez 3secondes et remettez-le sous tension pour le redémarrer. L’eau n’est pas libérée pendant le nettoyage

• Assurez-vous qu’il y a susamment d’eau dans le réservoir dédié.

• Vériez l’installation du module de nettoyage.

• Vériez si l’évacuation d’eau est obstruée. Le robot ne peut pas se connecter à votre réseau Wi-Fi Assurez-vous que votre routeur Wi-Fi prend en charge les bandes de fréquence 2,4GHz et 802.11b/g/n, car cet équipement ne prend pas en charge les bandes de fréquence 5GHz.48

Le voyant de la station de vidange automatique (X-Plorer Serie75S+ uniquement) reste rouge après le remplacement d’un nouveau sac à poussière

• Débranchez la station avant toute manipulation. Le démontage violent est interdit. N’utilisez pas d’objet pointu.

• Si le voyant de la station est toujours rouge après le remplacement du sac à poussière par un neuf, débranchez le cordon d’alimentation. Retournez la station. À l’aide d’un tournevis, retirez les 5vis qui maintiennent le capot du conduit à poussière. Retirez le capot du conduit à poussière. Vériez si des corps étrangers obstruent le conduit à poussière. Si le canal à poussière est obstrué, retirez les corps étrangers avec vos doigts ou à l’aide d’un goupillon. Après avoir nettoyé le conduit à poussière, replacez le capot et les 5vis. Ensuite, retournez la station et rebranchez le cordon d’alimentation, placez le robot devant la station et appuyez sur le bouton «Home» du robot. Le robot retourne automatiquement à la station et aspire la poussière pendant 20secondes. Le voyant est blanc.

• Voir les pictogrammes ci-dessous.

TEST Test de ligne droite Pour mesurer les performances de collecte de poussière conformément à la norme IEC62885-7, les testeurs peuvent activer le test de ligne droite à l’aide de la fonction de télécommande dans le menu de l’application. Appuyez 3 fois sur le bouton POWER pour lancer le mode BOOST (puissance maximale).50
