MANUALE UTENTE XPlorer Serie 75 S RR8567 ROWENTA

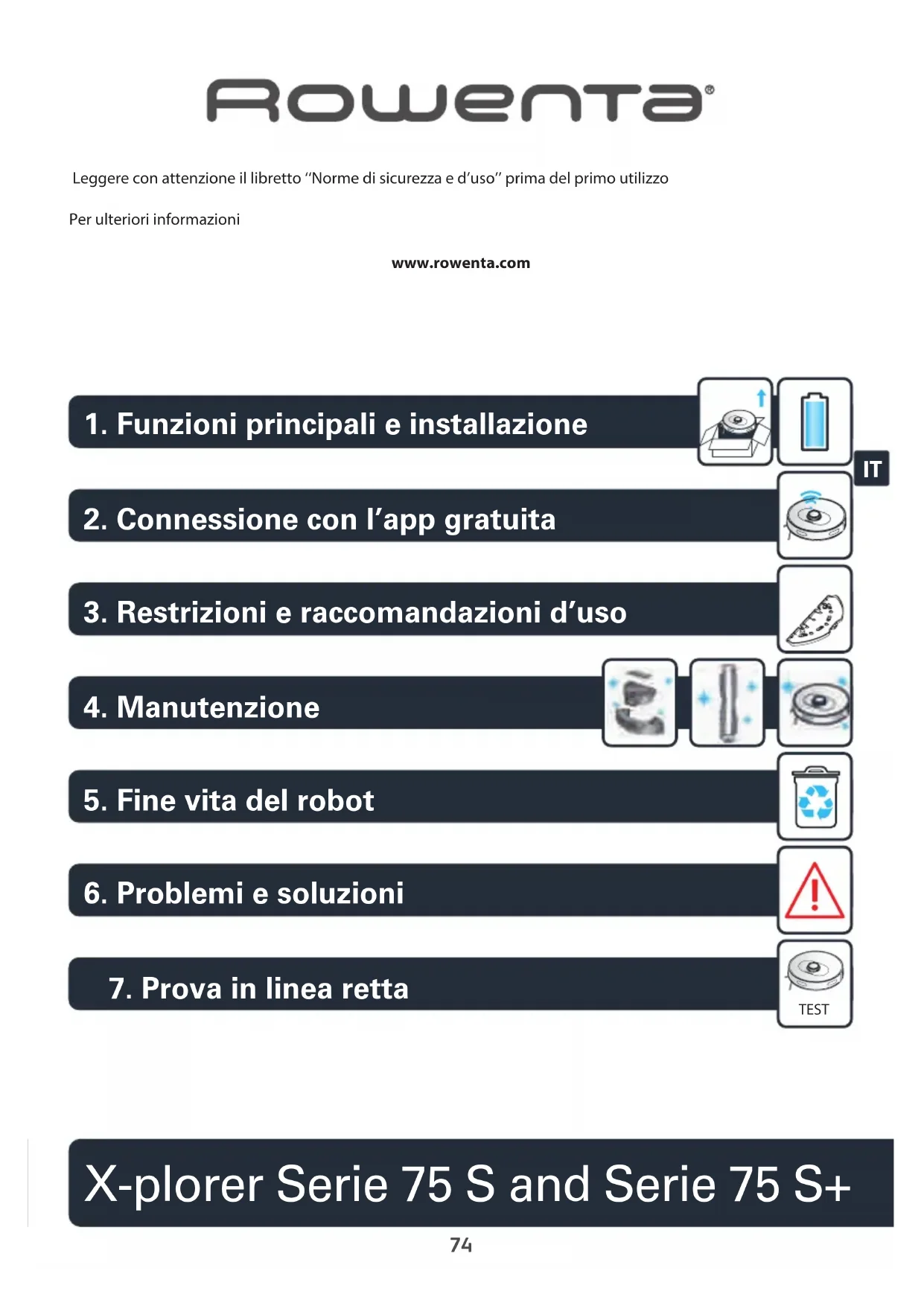

www.rowenta.com Leggere con attenzione il libretto ‘‘Norme di sicurezza e d’uso’’ prima del primo utilizzo Per ulteriori informazioni X-plorer Serie 75 S and Serie 75 S+

1. Funzioni principali e installazione

2. Connessione con l’app gratuita

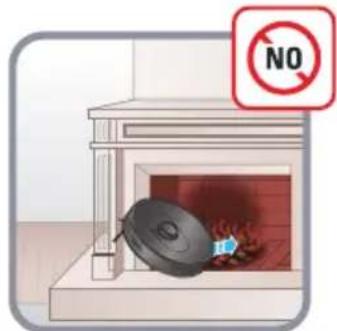

3. Restrizioni e raccomandazioni d’uso

6. Problemi e soluzioni

7.7. Prova in linea retta TEST75

*a seconda del modello76

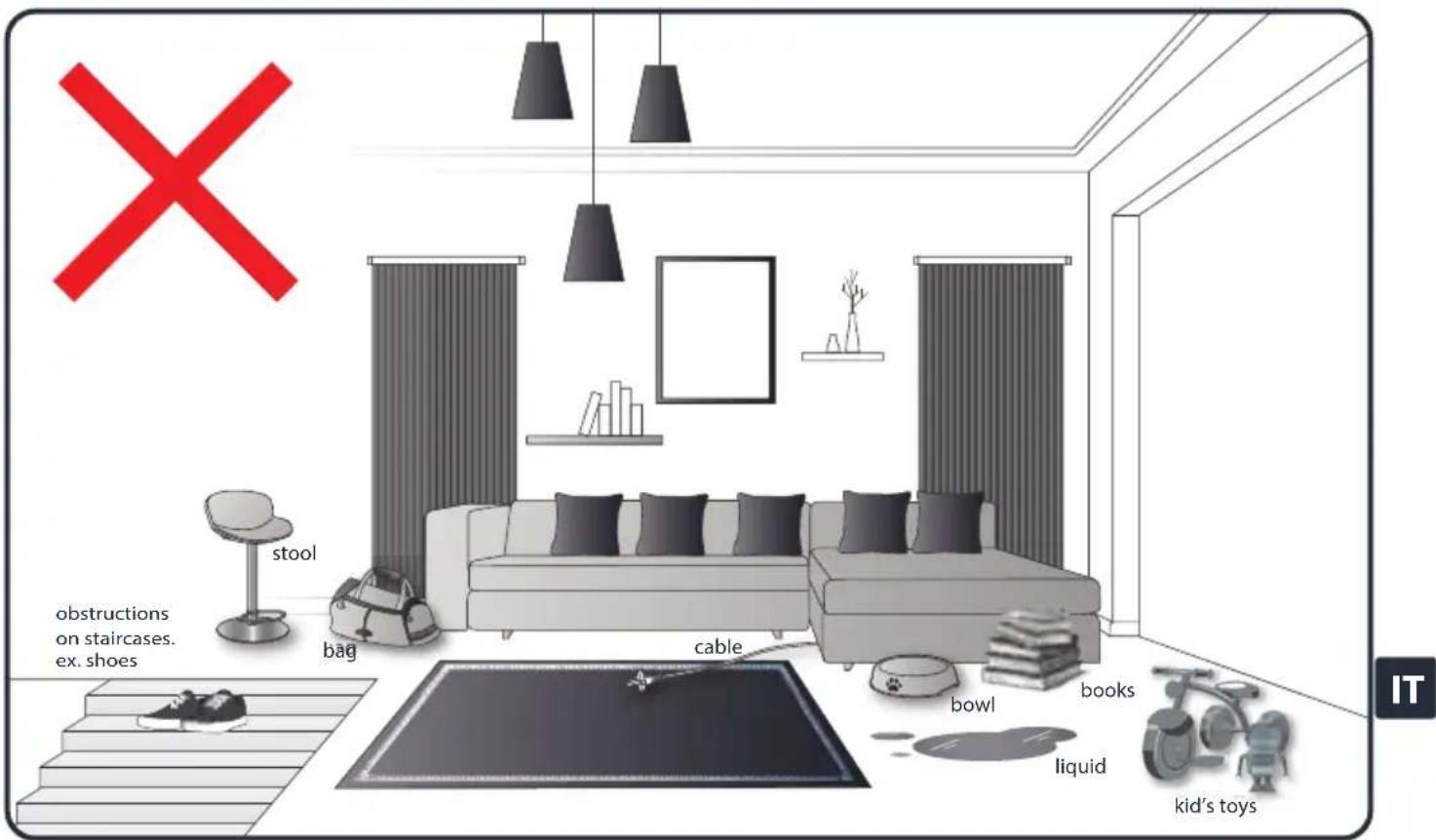

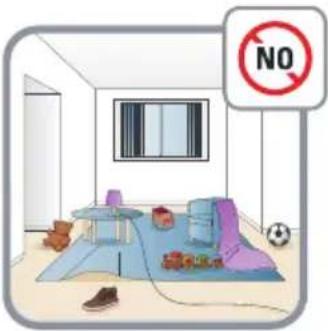

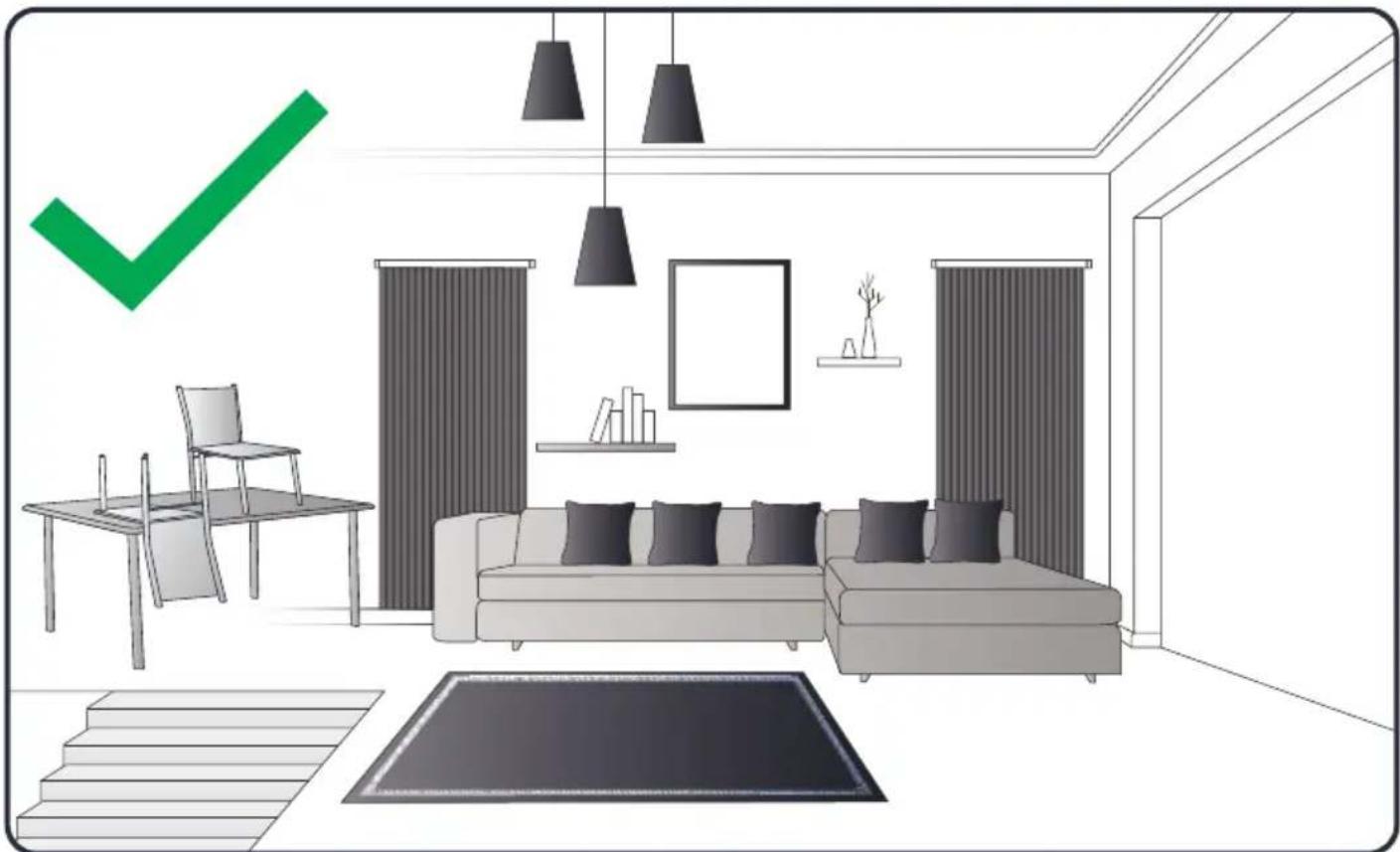

Il robot potrebbe incontrare alcune difficoltà sui tappeti con frange, troppo spessi, a pelo lungo, troppo leggeri (ad es. i tappetini da bagno) stool books bowl liquid bag bag bag

4. Accensione/avvio/pausa

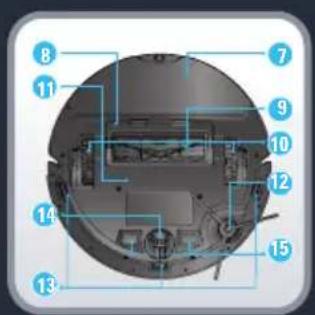

6. Striscia anticollisione

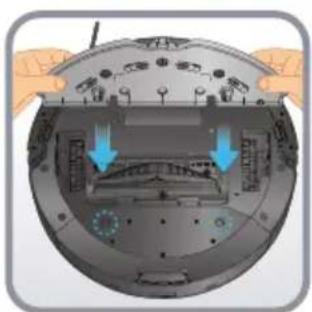

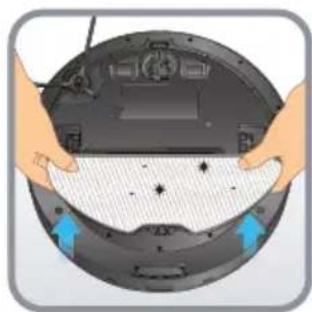

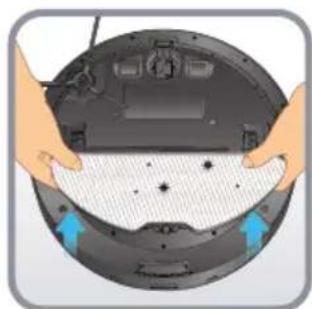

7. Assemblaggio panno mop

8. Coperchio spazzola

13. Sensore anti-caduta

16. Pulsante di rilascio

del contenitore della polvere e del serbatoio dell’acqua

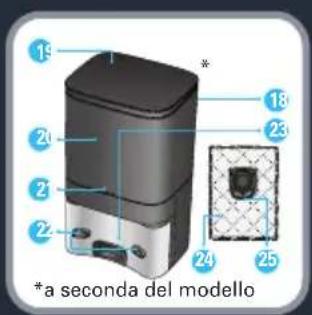

17. Pulsante di accensione/

spegnimento *a seconda del modello

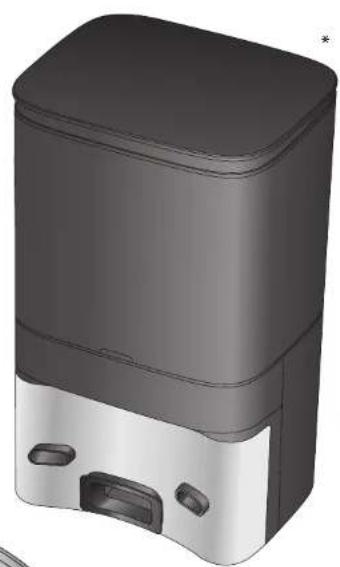

18. Stazione di svuotamento

22. Piastre di ricarica

23. Ingresso di aspirazione

24. Sacchetto di igiene +

sacchetto per la polvere

25. Impugnatura sacchetto

di igiene + sacchetto per la polvere

26. Contenitore della polvere 2 in 1 e

serbatoio dell’acqua*

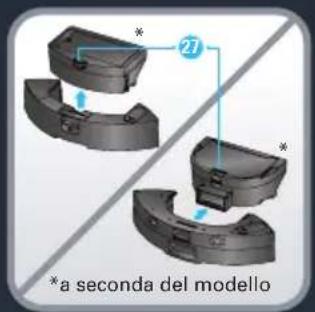

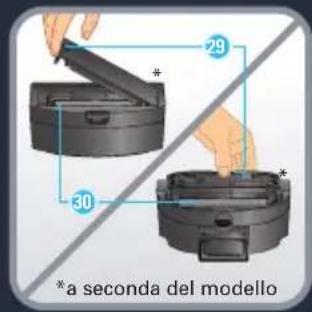

27. Pulsante di separazione del contenitore

della polvere e del serbatoio dell’acqua

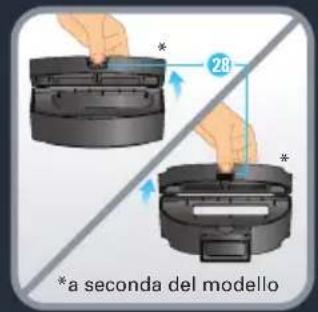

28. Apertura del contenitore della polvere

*a seconda del modello*a seconda del modello*a seconda del modello*a seconda del modello*a seconda del modello78

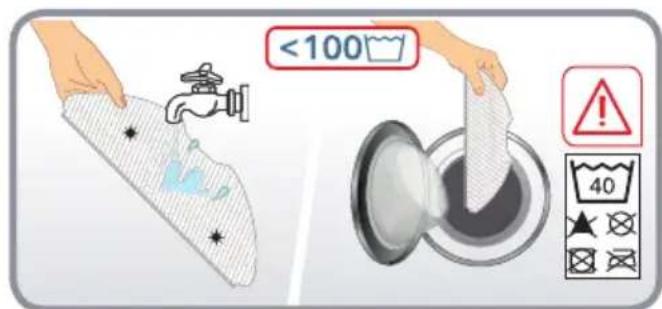

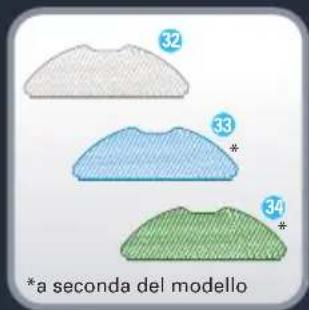

32. Panno mop standard lavabile (grigio e

33. Panno mop lavabile con azione di

sfregamento per macchie dure (blu e bianco)*

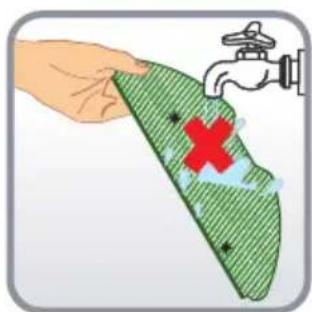

34. Mop in microbra lavabile per catturare

polveri sottili senza acqua (verde e bianco)*

35. Base di ricarica*

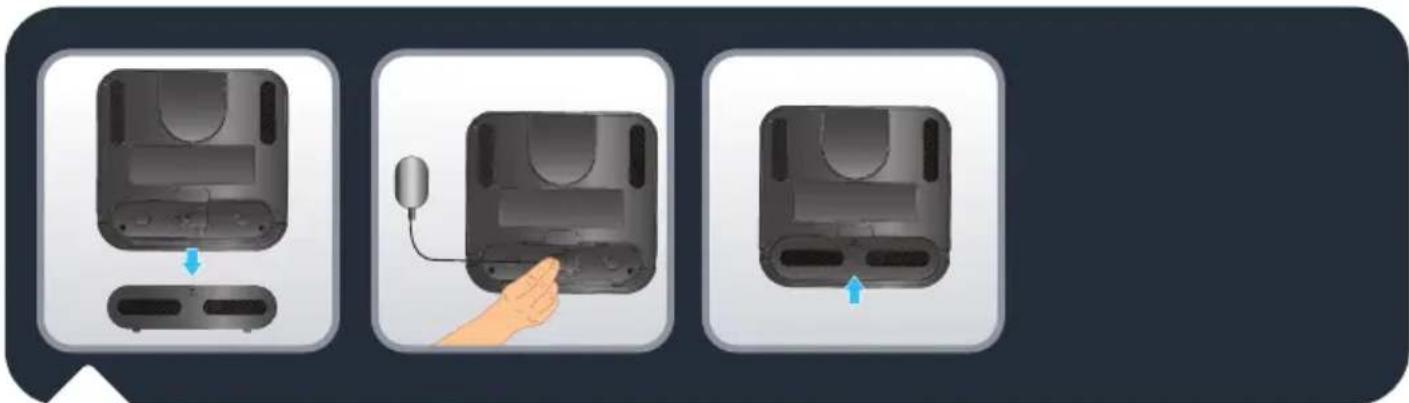

Solo per X-plorer serie 75 S: Rimuovere il coperchio inferiore della base di ricarica e collegare l’adattatore. Assicurarsi di disporre il cavo di collegamento dell’adattatore in modo da evitare grovigli durante le operazioni di pulizia. Riposizionare il coperchio inferiore. *a seconda del modello*a seconda del modello*a seconda del modello79

X-plorer serie 75 S e S+: Per posizionare la base di ricarica o la stazione di svuotamento automatico a contatto con una parete, assicurarsi di lasciare un’area vuota di0,5 m ai lati e di 1,5 m di frontealla base. Non posizionare la base in prossimità delle scale. Il cavo deve essere teso. Posizionare la base su un pavimento duro. Non posizionare la base su un tappeto.

X-plorer serie 75 S e S+: Collegare il cavo di alimentazione a una presa di corrente. La base di ricarica si illumina quando il robot non . collegato alla presa di corrente. Rimuovere la striscia protettiva sul paraurti per garantire il corretto funzionamento dell’apparecchio. X-plorer serie 75 S e S+: Rimuovere la pellicola e le strisce protettive dal prodotto. Prendere il robot, installare la spazzola laterale premendola delicatamente per ssarla al dispositivo, quindi premere il tasto di accensione. OFF

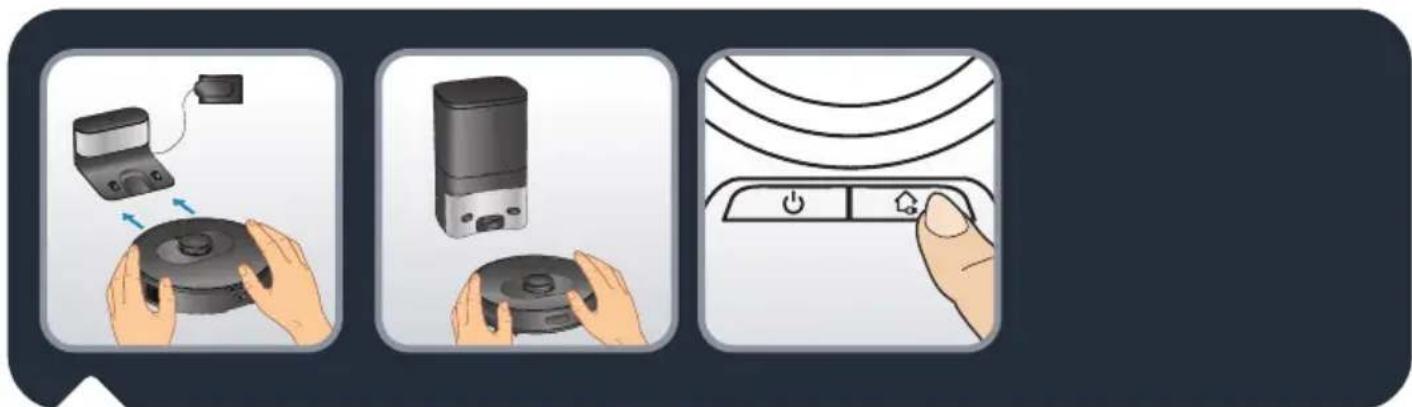

Solo per X-plorer serie 75 S: Posizionare il robot sulla base di ricarica. Le piastre di ricarica sotto il robot devono toccare quelle sulla base di ricarica. Caricare completamente il robot prima di utilizzarlo per la prima volta. Il robot . completamente carico quando gli indicatori bianchi sul robot sono normalmente accesi (4-5 ore). Quando il robot. collegato correttamente, la spia della base di ricarica si spegne. Solo per X-plorer serie 75 S+: Collocare il robot di fronte alla stazione di svuotamento automatico. Premere il pulsante HOME sul robot. Il robot torner. automaticamente alla stazione di svuotamento automatico. Non posizionare manualmente il robot sulla stazione di svuotamento automatico. Dopo aver posizionato correttamente il robot sulla base, la stazione di svuotamento automatico avvier. la raccolta della polvere per 20 secondi. Notare che il tempo tra due aspirazioni ravvicinate sulla stazione di svuotamento automatico. superiore a 5 minuti. Caricare completamente il robot prima di utilizzarlo per la prima volta. Il robot . completamente carico quando gli indicatori bianchi sul robot sono normalmente accesi (4-5 ore).

X-plorer serie 75 S e S+: Per prolungare la durata della batteria, mantenere sempre in carica il robot sulla base di ricarica quando non viene utilizzato. Quando il robot non viene utilizzato per un lungo periodo di tempo, caricare completamente la batteria, spegnere il robot e riporlo in un luogo fresco e asciutto.81

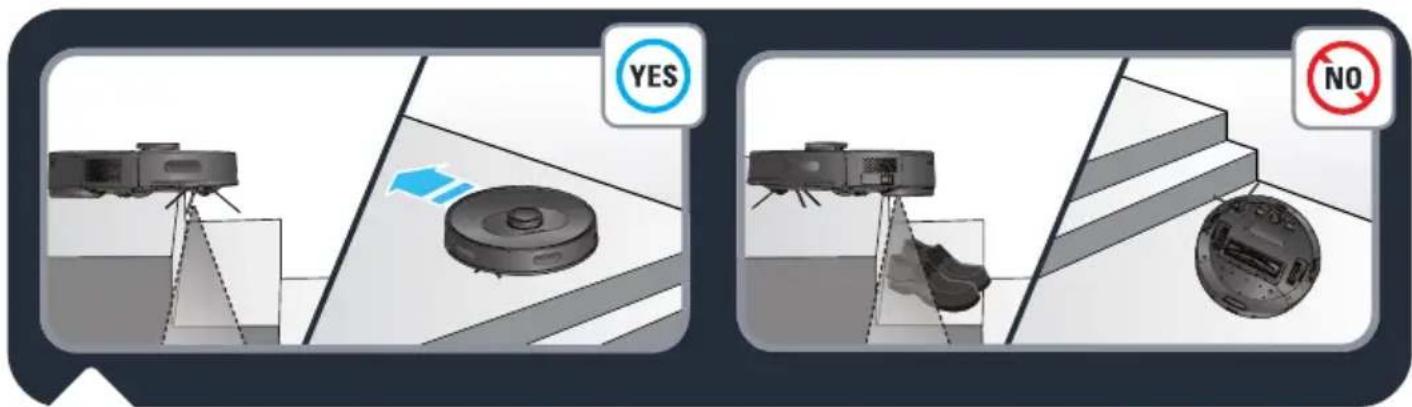

X-plorer serie 75 S e S+: Il robot è dotato di sensori anticaduta che rilevano scale e fessure. Il robot cambia direzione quando le rileva. Anché il robot rilevi correttamente il dislivello tra superci, assicurarsi che non siano presenti oggetti (borse, scarpe, ecc.) sul pavimento in prossimità di fessure, scale o scalini. Robot in prossimità di scale senza oggetti . Robot in prossimità di scale con scarpe, borse o altri oggetti (il robot non rileverà correttamente le scale e cadrà).

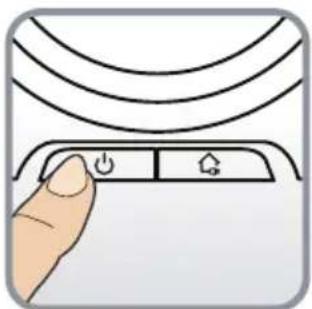

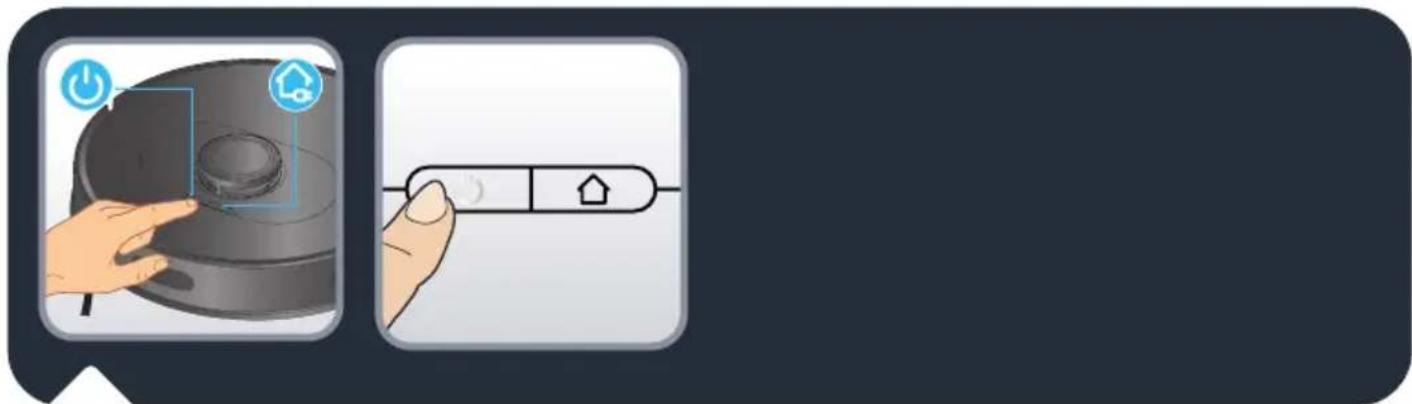

“X-plorer serie 75 S e S+: Premere il pulsante di accensione sulla parte superiore del robot per avviare la pulizia automatica oppure utilizzare l’applicazione ”X-plorer Series 75&95” (vedere la sezione 2). Premere nuovamente il pulsante di accensione per mettere in pausa/riprendere la pulizia. Premere il pulsante Home per terminare la pulizia, il robot tornerà alla base. Il robot torna automaticamente alla base se la pulizia è completata o se la batteria è scarica, per ricaricarsi. Il robot riprenderà automaticamente il percorso per completare il lavoro di pulizia.”82

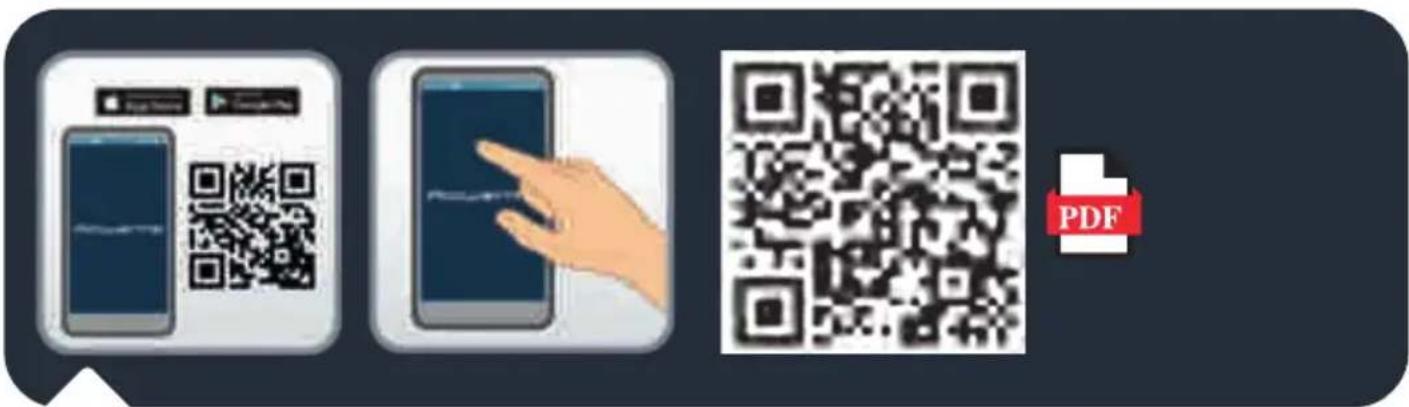

X-plorer serie 75 S e S+: Per usufruire di tutte le funzionalità del robot, scaricare l’app gratuita “X-plorer Series 75&95” (è possibile scansionare il codice QR sopra riportato per trovarla sull’App Store o su Google play) sul proprio smartphone. Rispettare le istruzioni dell’app per utilizzare il robot al meglio.

X-plorer serie 75 S e S+: Quando l’indicatore bianco sulla parte superiore del robot lampeggia lentamente, l’apparecchio è in attesa di connessione. Quando l’indicatore bianco è normalmente acceso, l’apparecchio è collegato.83

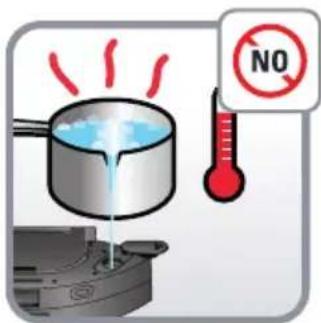

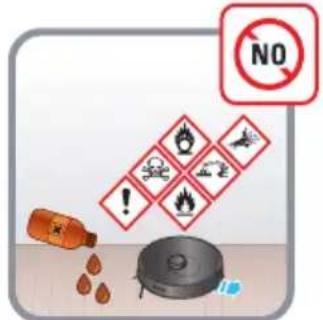

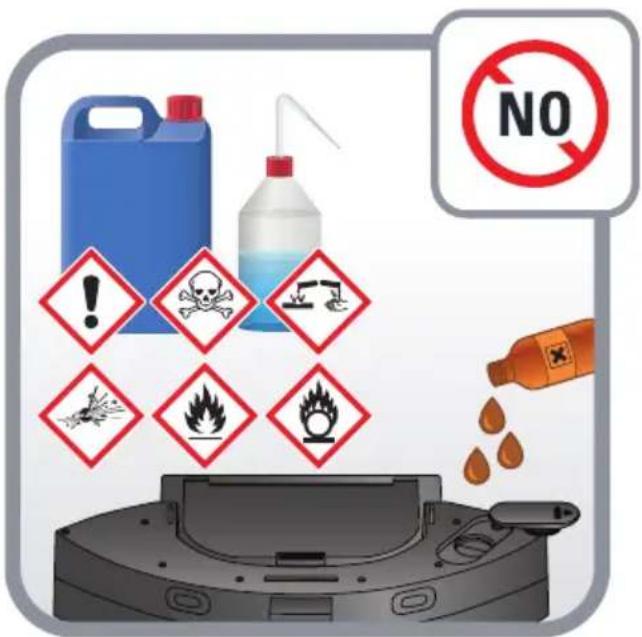

Non aggiungere detergenti nel serbatoio dell’acqua.84

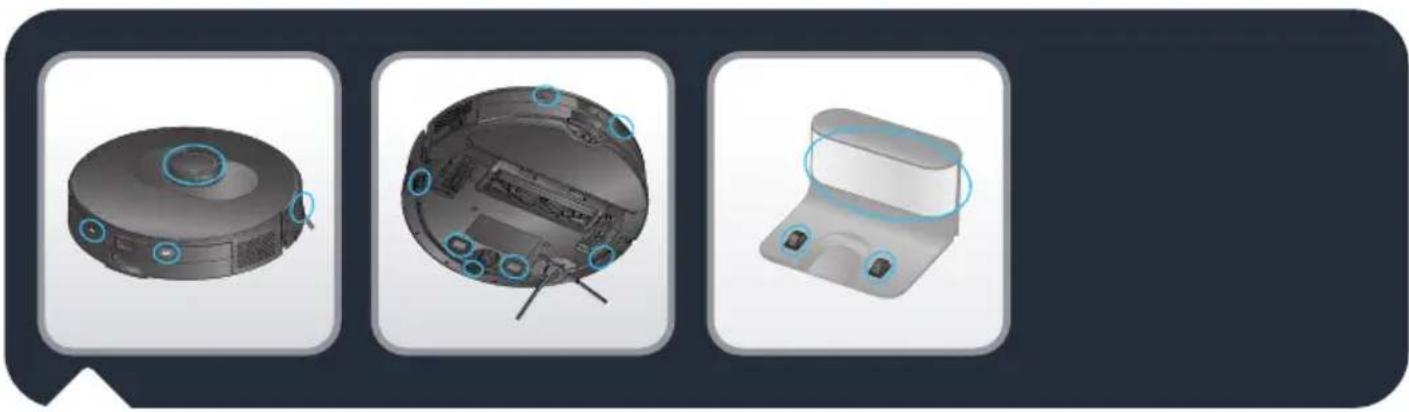

X-plorer serie 75 S e S+: Pulire i sensori del robot (davanti, sui lati e sul fondo del robot) e le piastre di ricarica (dietro e sul fondo del robot) con un panno pulito, morbido e asciutto una volta alla settimana. Solo per X-plorer serie 75 S: Pulire la nestra della base di ricarica una volta alla settimana.87

Solo per X-plorer serie 75 S+: Quando il sacchetto è pieno, l’indicatore della stazione di svuotamento automatico lampeggia di rosso. Sostituire il sacchetto per la polvere. Aprire il coperchio superiore. Tirare verso l’alto la maniglia del sacchetto per la polvere ed estrarlo. Se il sacchetto per la polvere non è in posizione, normalmente l’indicatore è acceso e rosso. Gettare via il sacchetto per la polvere usato. Installare un nuovo sacchetto per la polvere, assicurandosi che sia installato correttamente. Chiudere il coperchio superiore. Se la base è in standby, l’indicatore è acceso e bianco. Se il robot è collegato correttamente alla base o se la base è in stato di sospensione, l’indicatore è spento. Se l’indicatore lampeggia in rosso dopo la sostituzione del sacchetto o se l’aspirazione della polvere si interrompe dopo un breve periodo di tempo, si verica uno stato anomalo. Scollegare la spina di alimentazione, capovolgere la stazione di svuotamento automatico e controllare la presenza di eventuali corpi estranei nel condotto della polvere. Se sono presenti oggetti che ostruiscono il condotto della polvere, svitare le 6 viti del coperchio in plastica trasparente per rimuoverlo. Rimuovere eventuali corpi estranei. Riposizionare il coperchio trasparente. Solo per X-plorer serie 75 S+: Pulire la stazione di svuotamento automatico e la testa del sensore di carica con un panno pulito, morbido e asciutto. Si consiglia di pulirle una volta alla settimana. CLICK PRESS CLICK88

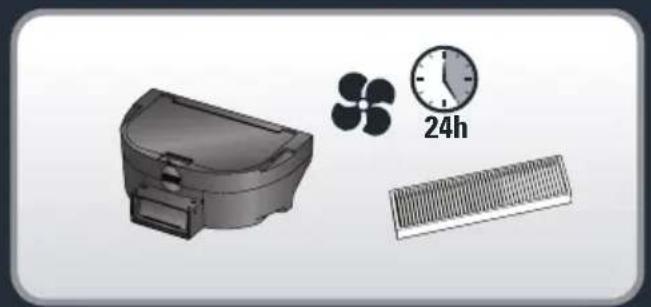

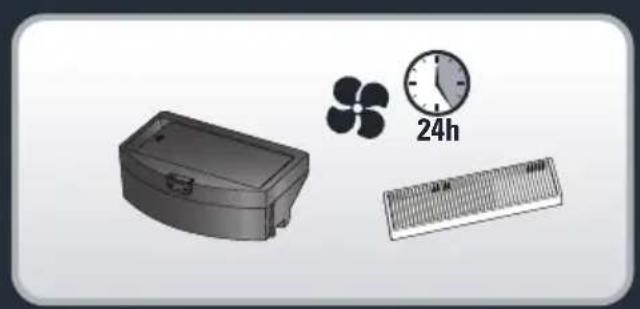

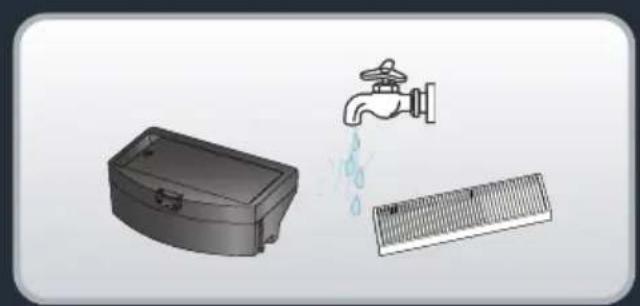

24h Solo per X-plorer serie 75 S: Per pulire il contenitore della polvere 2 in 1 e il serbatoio dell’acqua, tenere premuto il pulsante di rilascio e tirarlo verso l’esterno. Premere il pulsante di separazione del contenitore della polvere e del serbatoio dell’acqua per sollevare verticalmente il contenitore della polvere e separarlo dal serbatoio dell’acqua. Svuotare il serbatoio dell’acqua dopo ogni utilizzo. Aprire il contenitore della polvere e svuotarlo, toccare delicatamente lo scomparto della polvere per rimuovere lo sporco. Aprire il coperchio del ltro per estrarlo e toccare delicatamente il cestino per rimuovere la polvere. È anche possibile lavare il contenitore della polvere e il ltro sotto l’acqua. Lasciarli asciugare per 24 ore. Riposizionare il ltro nella posizione originale. Reinstallare il contenitore della polvere nel serbatoio dell’acqua, quindi installare nuovamente il contenitore della polvere 2 in 1 e il serbatoio dell’acqua nel robot.89

24h Solo per X-plorer serie 75 S+: Per pulire il contenitore della polvere 2 in 1 e il serbatoio dell’acqua, tenere premuto il pulsante di rilascio e tirarlo verso l’esterno. Far scorrere orizzontalmente il cestino per separarlo dal serbatoio dell’acqua. Svuotare il serbatoio dell’acqua dopo ogni utilizzo. Aprire il contenitore della polvere e svuotarlo, toccare delicatamente lo scomparto della polvere per rimuovere lo sporco. Aprire il coperchio del ltro per estrarlo e toccare delicatamente il cestino per rimuovere la polvere. È anche possibile lavare il contenitore della polvere e il ltro sotto l’acqua. Lasciarli asciugare per 24 ore. Riposizionare il ltro nella posizione originale. Reinstallare il contenitore della polvere nel serbatoio dell’acqua, quindi installare nuovamente il contenitore della polvere 2 in 1 e il serbatoio dell’acqua nel robot.90

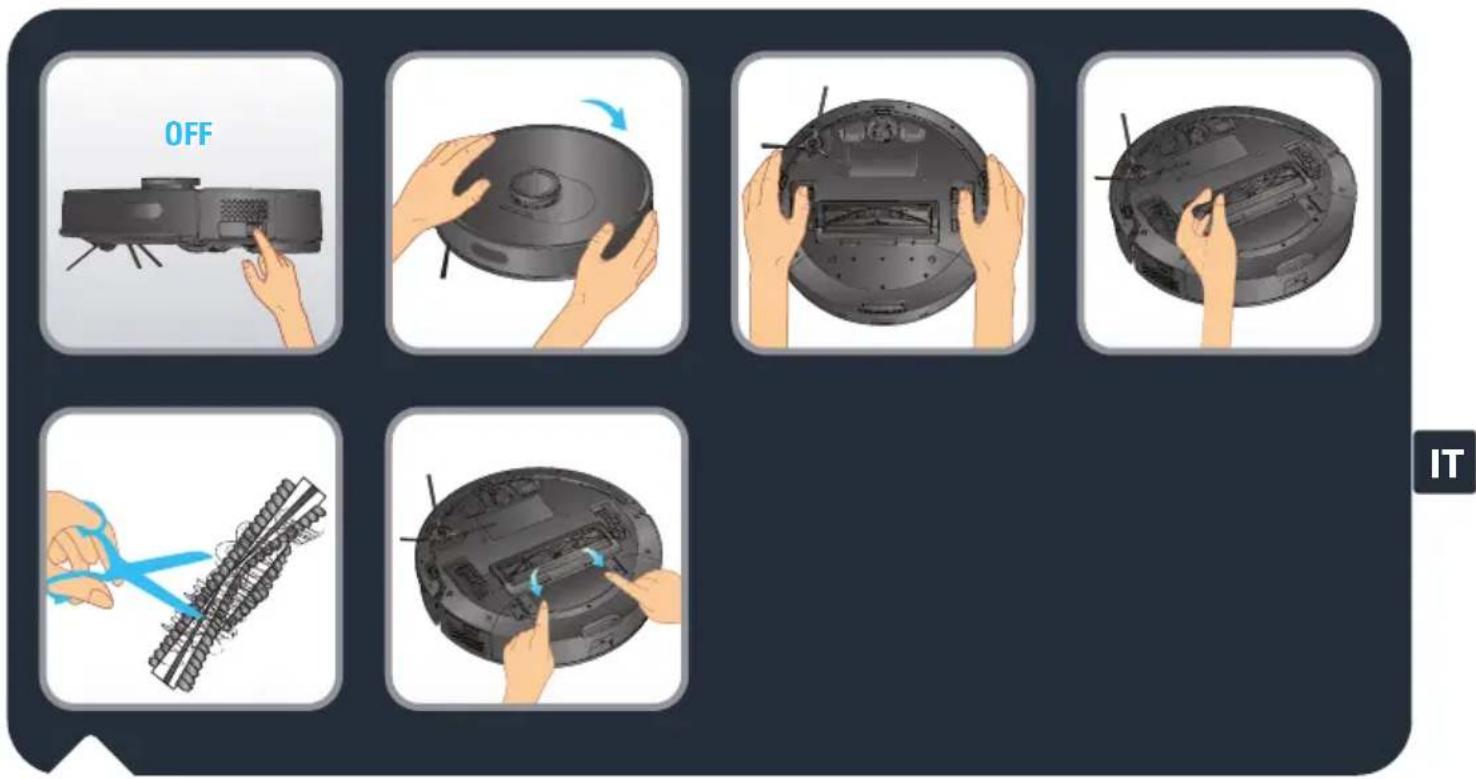

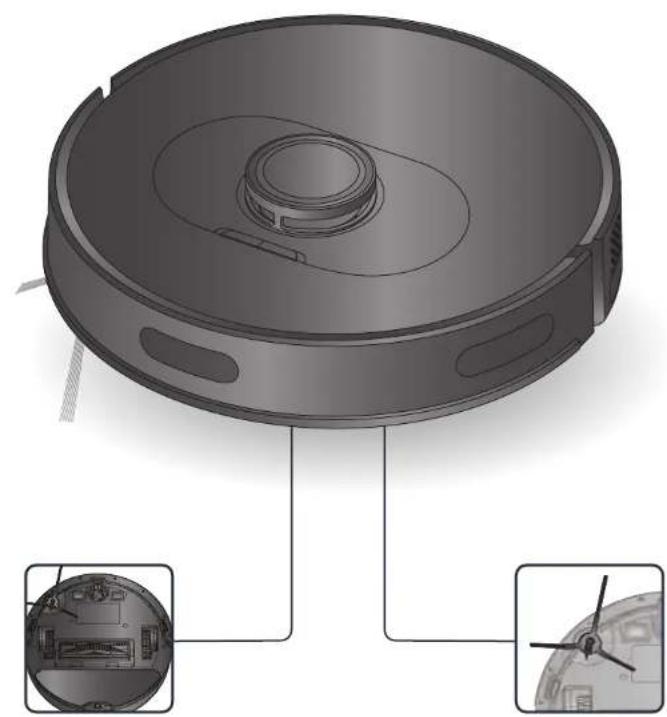

X-plorer serie 75 S e S+: Per pulire la spazzola centrale, spegnere il robot e capovolgerlo. Tenere premuti i dispositivi di bloccaggio per estrarre il coperchio. Estrarre la spazzola centrale tirandola verso l’alto. Pulire la spazzola centrale separando il groviglio di capelli prima di riporla nel robot. Pulire la spazzola centrale una volta alla settimana. OFF X-plorer serie 75 S e S+: Per pulire la spazzola laterale, rimuoverla sganciandola. Rimuovere il groviglio di capelli prima di reinserire la spazzola sul robot. Pulire la spazzola laterale una volta al mese.91

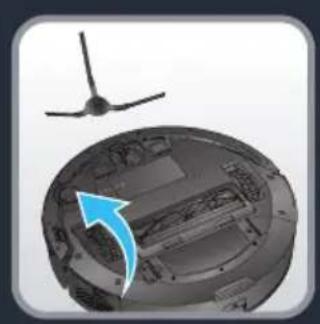

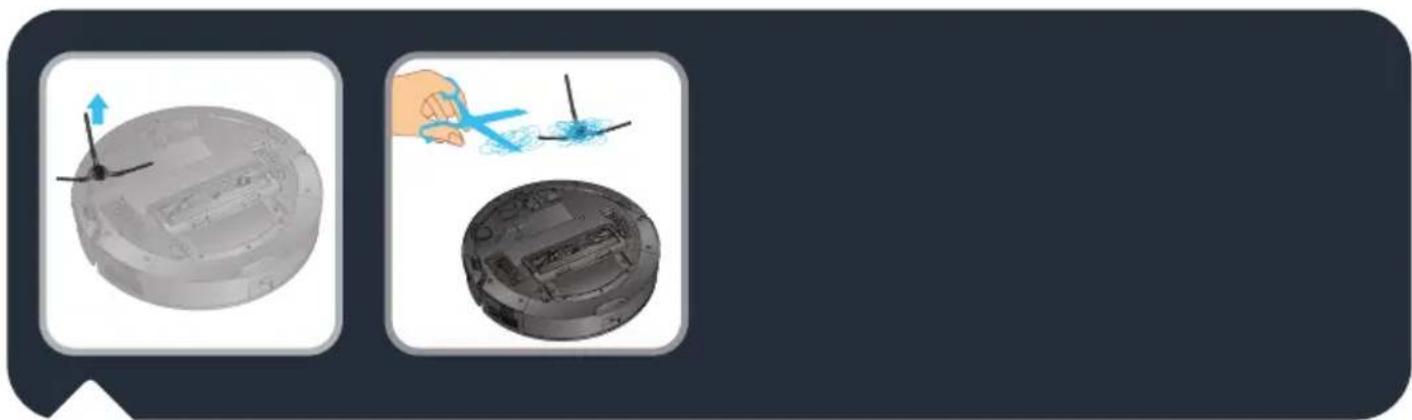

NEW X-plorer serie 75 S e S+: Sostituire la spazzola laterale ogni 6 mesi. Eliminare la vecchia spazzola e sostituirla con quella nuova. Fissare la spazzola nuova sul robot. X-plorer serie 75 S e S+: Eettuare la pulizia della ruota frontale e di quelle a destra e a sinistra una volta al mese. Intorno agli assi delle ruote potrebbero accumularsi capelli e altri detriti. Eettuare la pulizia una volta al mese. NEW X-plorer serie 75 S e S+: Sostituire il ltro vecchio con uno nuovo ogni 6 mesi per mantenere le prestazioni ottimali.92

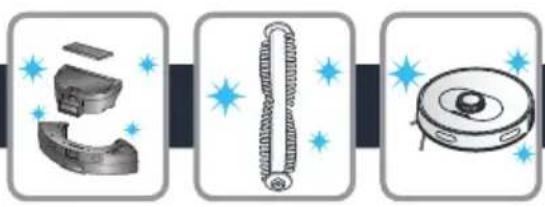

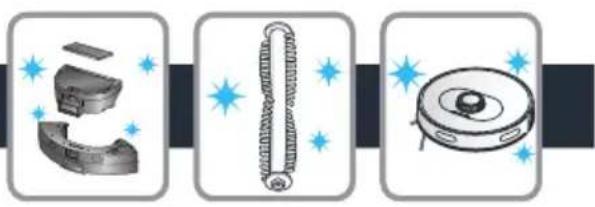

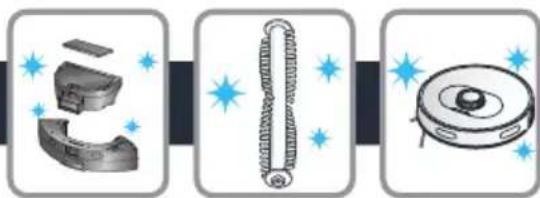

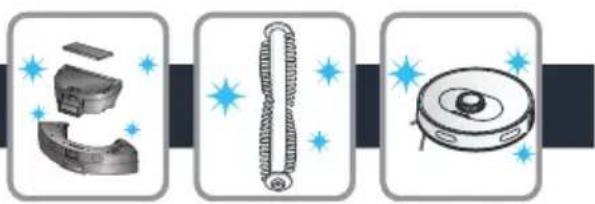

Componente Pulizia del componente Sostituzione del componente Contenitore della polvere Dopo ogni uso Non applicabile Serbatoio dell’acqua Dopo ogni uso Non applicabile Filtro Una volta alla settimana Due volte all’anno Spazzola centrale Una volta alla settimana Se necessario Sensori Una volta alla settimana Non applicabile Ruote Una volta al mese Non applicabile Spazzola laterale Una volta al mese Due volte all’anno Base di ricarica* Una volta alla settimana Non applicabile Stazione di svuotamento automatico* Una volta alla settimana Non applicabile Sacchetto di igiene + sacchetto per la polvere* Non applicabile Quando è pieno Panno mop Dopo ogni uso Due volte all’anno *a seconda del modello93

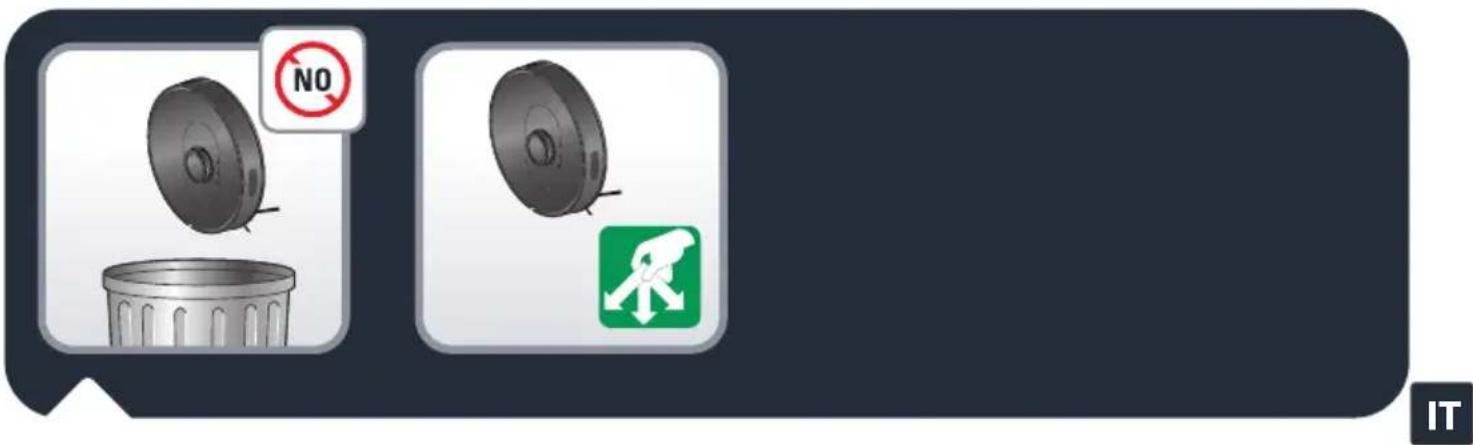

Non smaltire il robot insieme ai riuti generici.

GUASTO SOLUZIONE Impossibile avviare il robot

• Assicurarsi che il robot sia collegato all’alimentazione.

• Assicurarsi che la batteria sia completamente carica.

• Assicurarsi che l’interruttore del robot sia ACCESO. Il robot smette improvvisamente di funzionare

• Controllare se il robot è incastrato o bloccato da ostacoli.

• Controllare se la batteria è troppo scarica.

• Se il problema persiste, spegnere il robot, attendere 3 secondi e riaccenderlo per riavviarlo.

• L’apparecchio potrebbe surriscaldarsi : ū arrestarlo e lasciarlo rareddare per almeno 1 ora. ū In caso di surriscaldamento ripetuto, contattare un Centro assistenza autorizzato. Impossibile caricare il robot

• Assicurarsi che la base sia collegata correttamente o rivolgersi a un Centro assistenza autorizzato per far sostituire la base di carica.

• Controllare se l’indicatore sul robot lampeggia durante la ricarica.

• Rimuovere la polvere dalle piastre di ricarica con un panno asciutto. La base di carica si surriscalda Si tratta di un fenomeno assolutamente normale. Il robot può rimanere sempre collegato alla base senza alcun rischio. Il robot non può tornare alla base

• Rimuovere gli oggetti entro 0,5 m dalla base sul lato sinistro e destro ed entro 1,5 m dalla parte frontale.

• Assicurarsi che il robot inizi la pulizia dalla base senza movimenti anomali.

• Quando il robot si trova vicino alla base, può tornarvi più velocemente. Ma se la base si trova lontano, il robot avrà bisogno di più tempo per tornare. Si prega di attendere durante il rientro.

• Pulire le piastre di ricarica. Il programma di pulizia non viene eseguito

• Assicurarsi che il robot sia acceso.

• Impostare l’ora e programmare la pulizia automatica nell’app.

• Assicurarsi che l’orario di pulizia sia stato impostato correttamente.

• Controllare se il livello della batteria è troppo basso per avviare la pulizia.

• Il robot non avvia alcuna pulizia programmata quando viene eseguita un’attività. Sibilo di aspirazione

• Controllare che l’ingresso di aspirazione non presenti ostruzioni.

• Svuotare il contenitore della polvere.

• Controllare che il ltro non sia bagnato a causa di acqua o altri liquidi sul pavimento. Lasciare asciugare il ltro in modo naturale prima dell’uso.

• Controllare che il contenitore della polvere e il serbatoio dell’acqua siano installati correttamente.

• La testa di aspirazione è ostruita : ū Rimuovere la spazzola e pulirla. La spazzola centrale non ruota

• Pulire la spazzola centrale.

• Controllare che la spazzola centrale e il coperchio della spazzola siano installati correttamente. Azione anomala o percorso di scansione del robot

• Pulire accuratamente i sensori con un panno asciutto.

• Spegnere il robot, attendere 3 secondi e premere il tasto di accensione per riavviare il robot. Durante la pulizia non viene rilasciata acqua

• Assicurarsi che nel serbatoio ci sia abbastanza acqua.

• Controllare che il modulo mop sia installato correttamente.

• Controllare che l’uscita dell’acqua non sia ostruita. Il robot non è in grado di connettersi alla rete Wi-Fi Assicurarsi che il router Wi-Fi supporti le bande 2,4 GHz e 802,11 b/g/n, poiché l’apparecchiatura non supporta le bande 5 GHz.96

L’indicatore luminoso della stazione di svuotamento automatico (solo X-Plorer Serie 75 S+) è ancora rosso dopo aver sostituito il sacchetto per la polvere.

• Scollegare la stazione dall’alimentazione prima di eettuare qualsiasi intervento. Non smontare l’apparecchio. Non utilizzare oggetti contundenti.

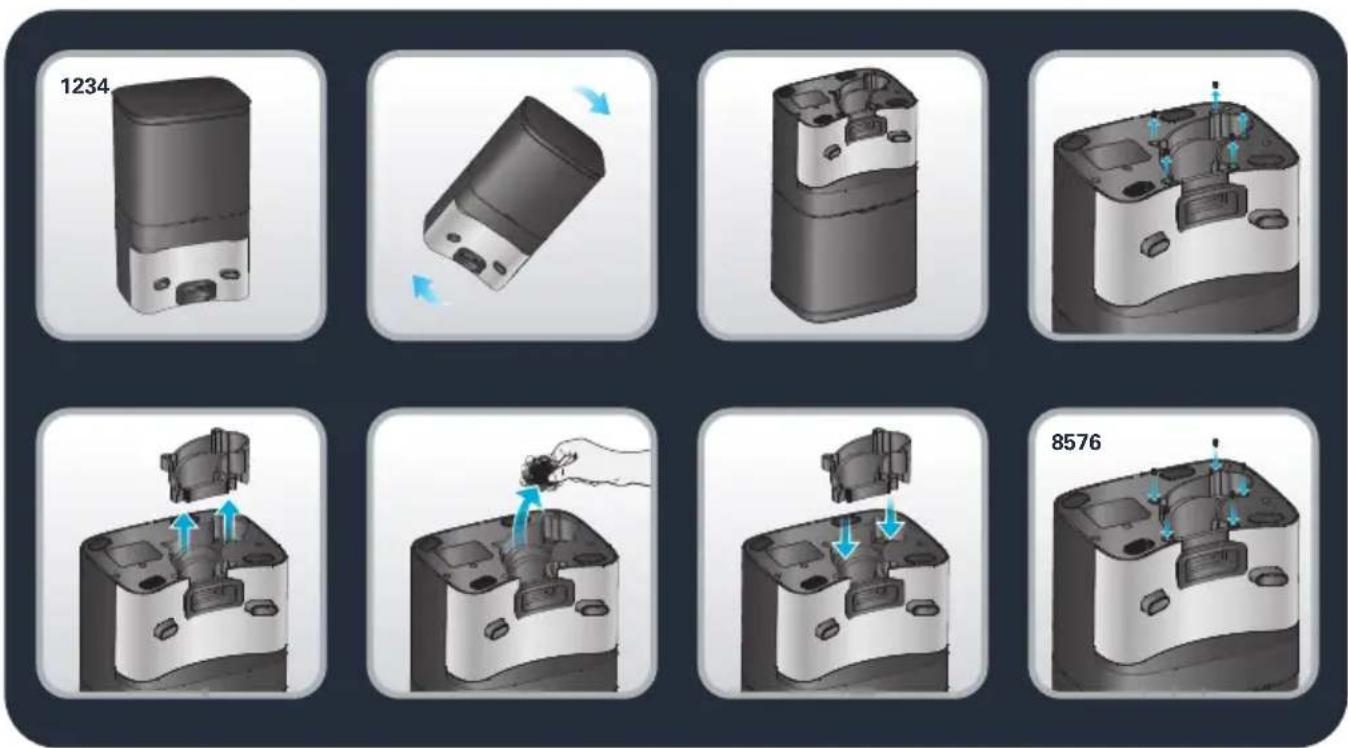

• Se l’indicatore luminoso della stazione è ancora rosso dopo aver sostituito il sacchetto per la polvere con uno nuovo, togliere la presa di corrente. Rovesciare la stazione. Con un cacciavite, rimuovere le 5 viti che tengono il coperchio del canale per la polvere. Rimuovere il coperchio. Controllare se sono presenti corpi estranei che bloccano il canale. In tal caso, rimuovere gli oggetti con le dita o con uo scovolino. Dopo aver liberato il canale per la polvere, riposizionare il coperchio e reinserire le 5 viti. Quindi, rovesciare la stazione, ricollegare la presa di corrente, posizionare il robot di fronte alla stazione e premere “Home”. Il robot tornerà automaticamente alla stazione e inizierà a raccogliere la polvere per 20 secondi. L’indicatore è bianco.

• Vedere le gure riportate di seguito.

TEST Prova in linea retta Per le misurazioni della capacità di aspirazione della polvere secondo IEC 62885-7, i tester possono attivare il programma “Straight line” utilizzando la funzione di controllo remoto nel menu dell’applicazione. Premere tre volte il pulsante di accensione per avviare la modalità BOOST (potenza massima).98
