MANUAL DE USUARIO XPlorer Serie 75 S RR8567 ROWENTA

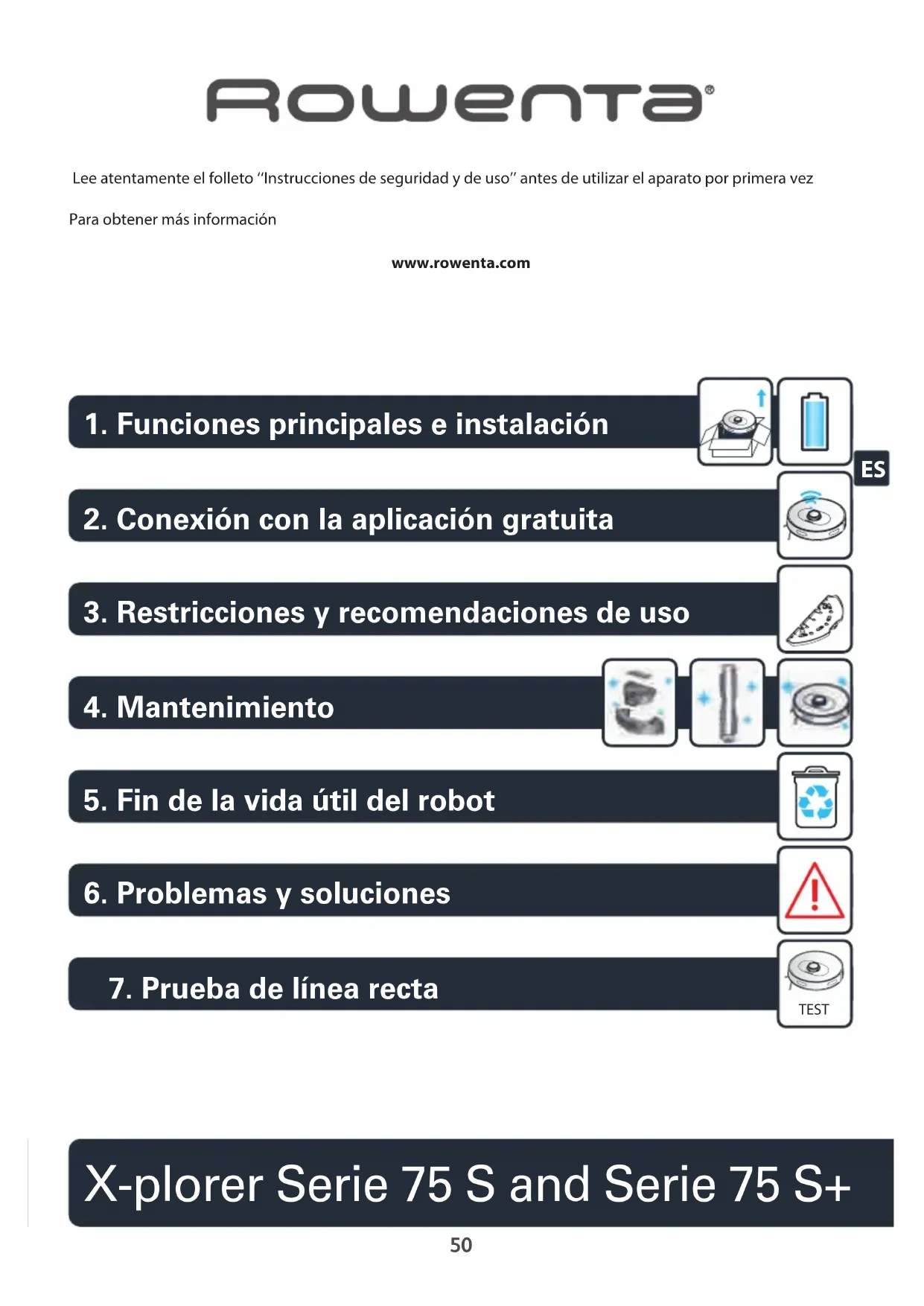

www.rowenta.com Lee atentamente el folleto ‘‘Instrucciones de seguridad y de uso’’ antes de utilizar el aparato por primera vez Para obtener más información X-plorer Serie 75 S and Serie 75 S+

1. Funciones principales e instalación

2. Conexión con la aplicación gratuita

3. Restricciones y recomendaciones de uso

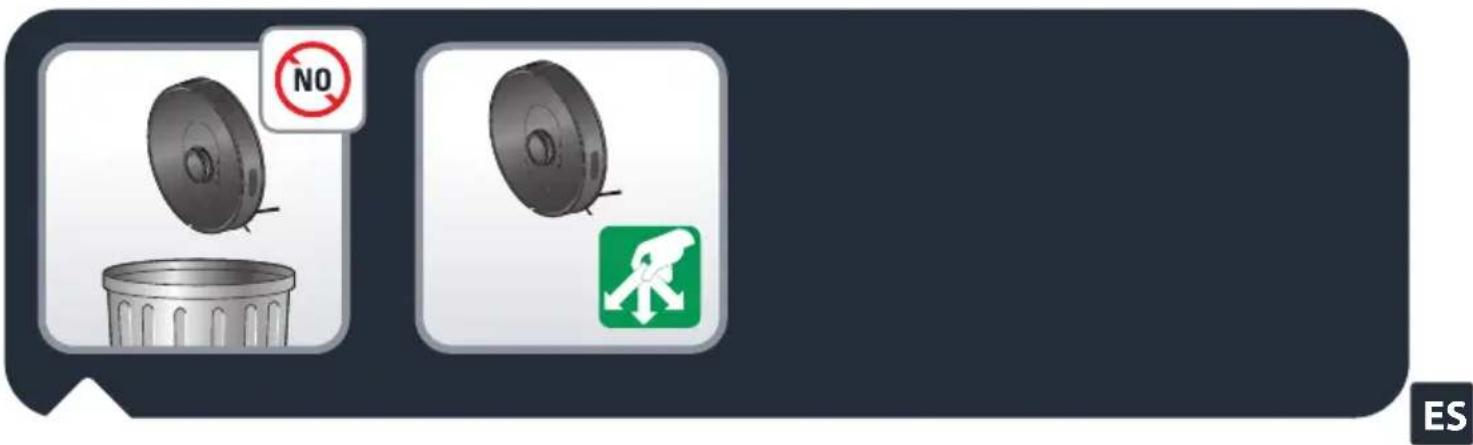

5. Fin de la vida útil del robot

6. Problemas y soluciones

7.7. Prueba de línea recta TEST51

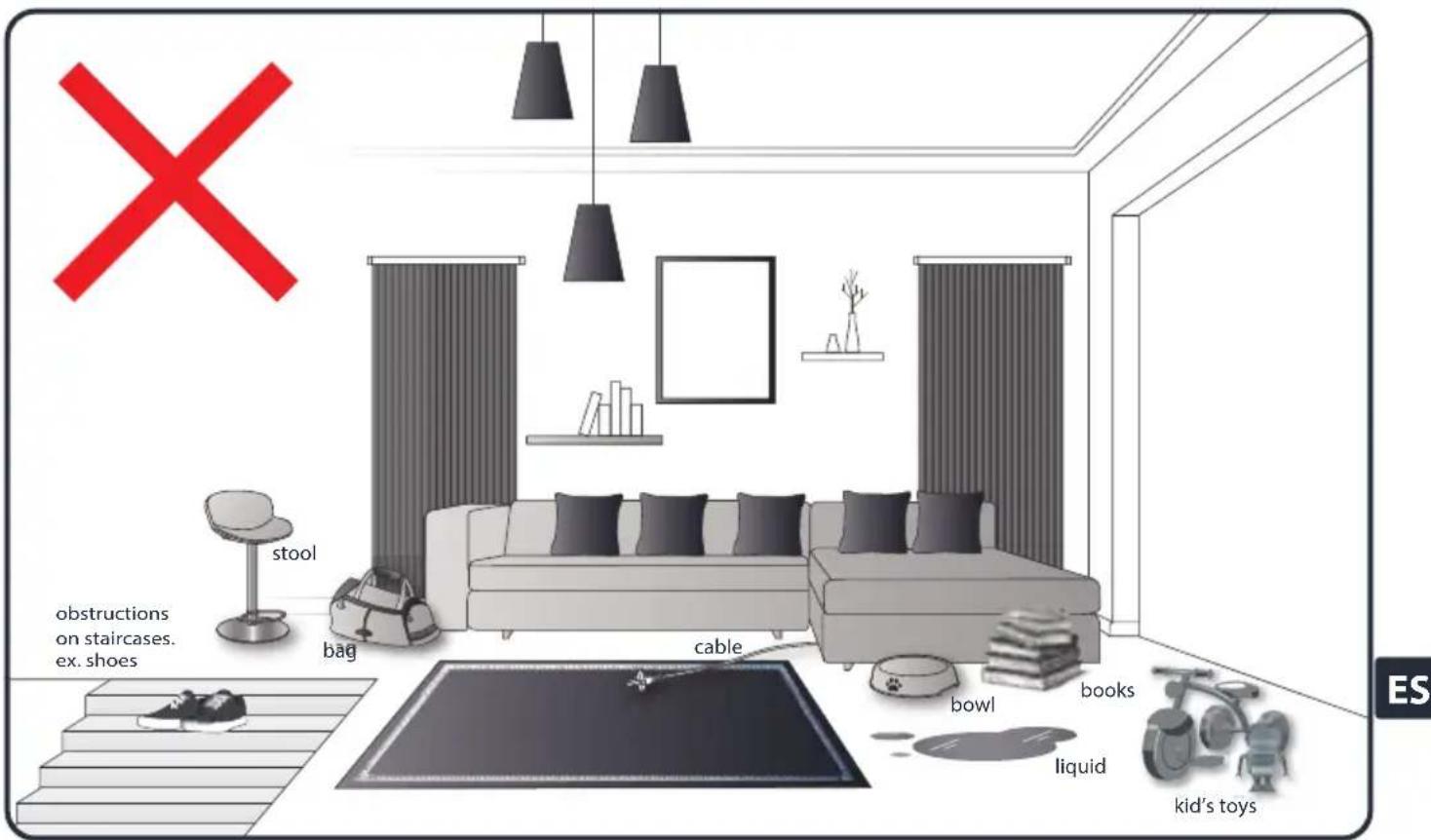

El robot puede encontrar algunas dificultades en las alfombras con flecos demasiado gruesos, de pelo largo o demasiado ligeras (por ejemplo, alfombras de baño) stool books bowl liquid bag bag bag

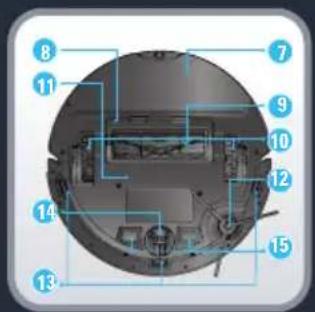

1. Sensor infrarrojo

4. Encendido / Inicio /

7. Montaje de paño de

8. Cubierta del cepillo

13. Sensor anticaídas

16. Botón de desbloqueo

del depósito de agua y de polvo

17. Botón de encendido/

apagado *Según el modelo

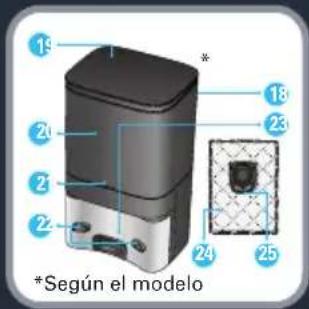

20. Cámara de la bolsa de

23. Entrada de succión

24. Limpieza + bolsa de

26. Depósito de agua y de polvo 2 en 1*

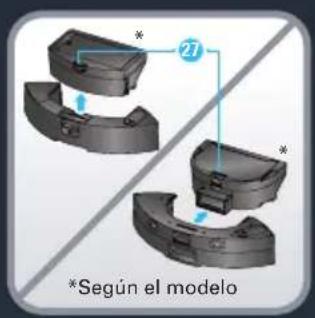

27. Botón de separación del depósito de

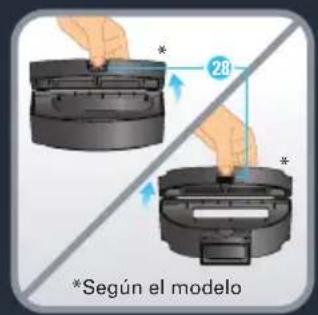

28. Apertura del depósito de polvo

*Según el modelo*Según el modelo*Según el modelo*Según el modelo*Según el modelo54

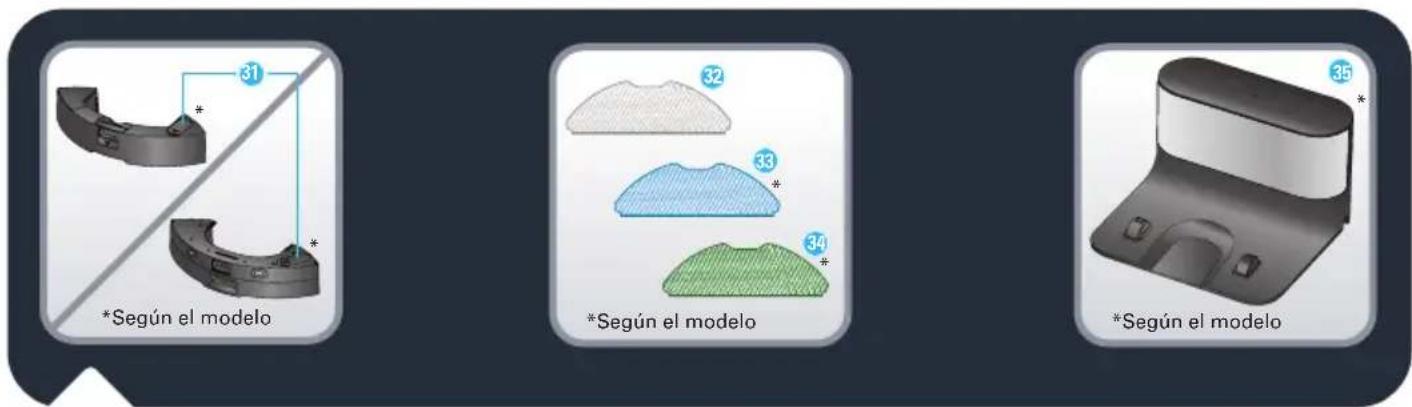

31. Tapón de la toma de agua

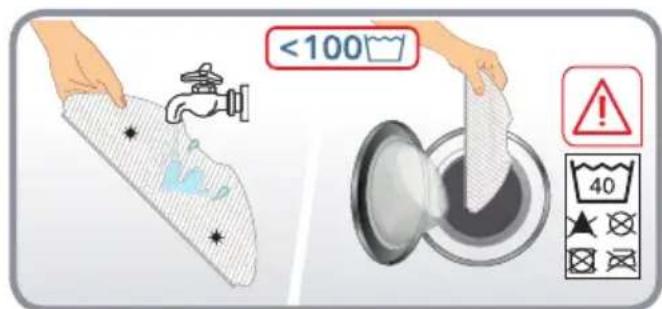

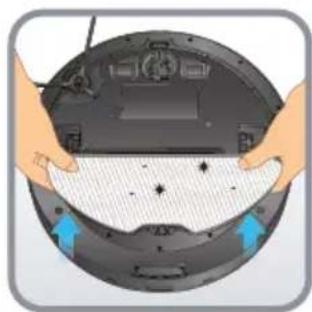

32. Mopa estándar lavable (gris y blanca)

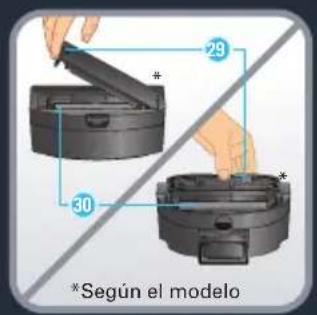

33. Mopa de fregar lavable para manchas

difíciles (azul y blanca)*

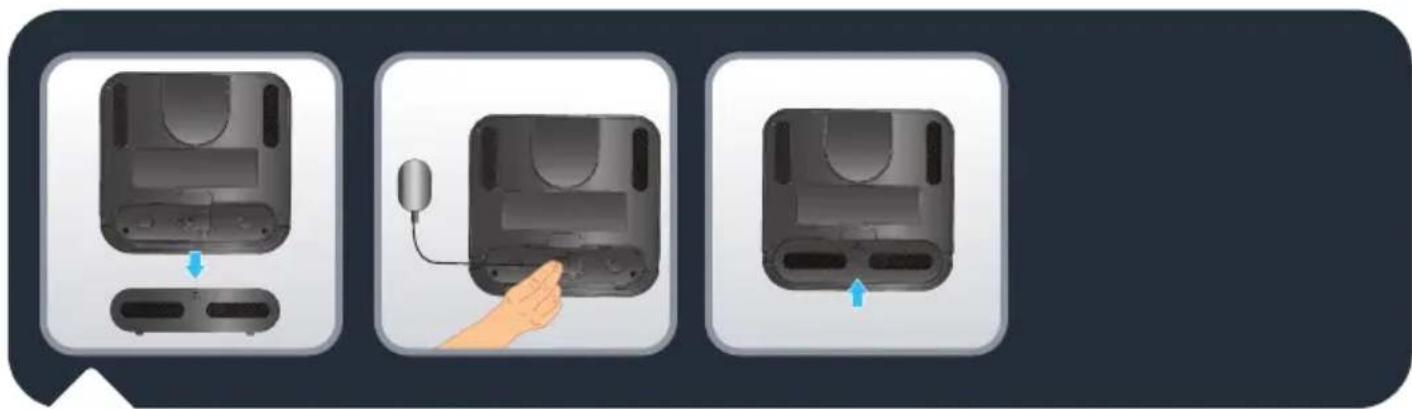

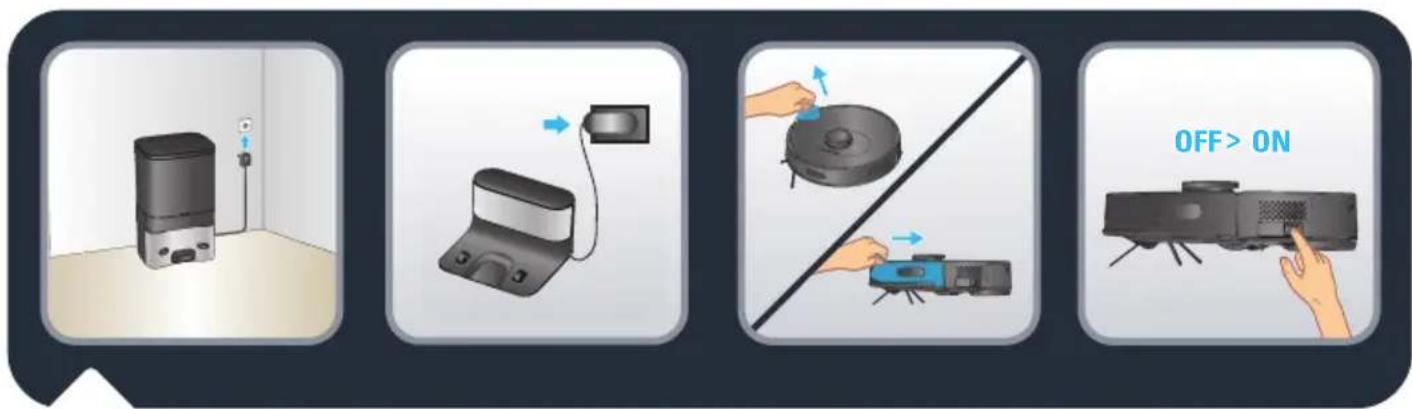

Solo X-plorer serie 75 S: Retira la cubierta inferior de la base de carga y conecta el adaptador. Presta atención a la disposición del cable de conexión del adaptador para evitar que se enrolle durante la aspiración. Vuelve a colocar la cubierta inferior. *Según el modelo*Según el modelo*Según el modelo55

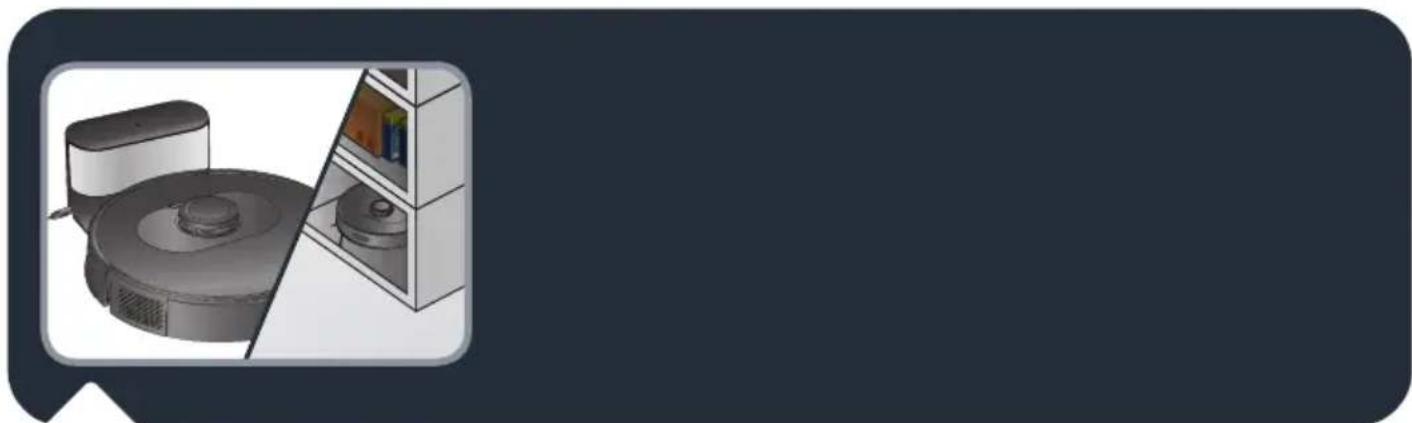

X-plorer Serie 75 S y S+: Para colocar la base de carga o la base de vaciado automático contra la pared, asegúrate de que haya una zona vacía de 0,5m en el lateral y 1,5m en la parte frontal de la base. No instales la base de carga cerca de las escaleras. El cable debe estar extendido. Coloca siempre la base en un suelo duro. No coloques la base sobre una alfombra.

X-plorer Serie 75 S y S+: Conecta el cable eléctrico a la toma de corriente principal. La base de carga se ilumina cuando el robot no está conectado. Retira la tira protectora del parachoques para garantizar el correcto funcionamiento del dispositivo. X-plorer Serie 75 S y S+: Retira las tiras y la película protectoras del producto. Sosteniendo el robot, instala el cepillo lateral presionándolo suavemente para jarlo en el dispositivo y enciende el interruptor de alimentación. OFF

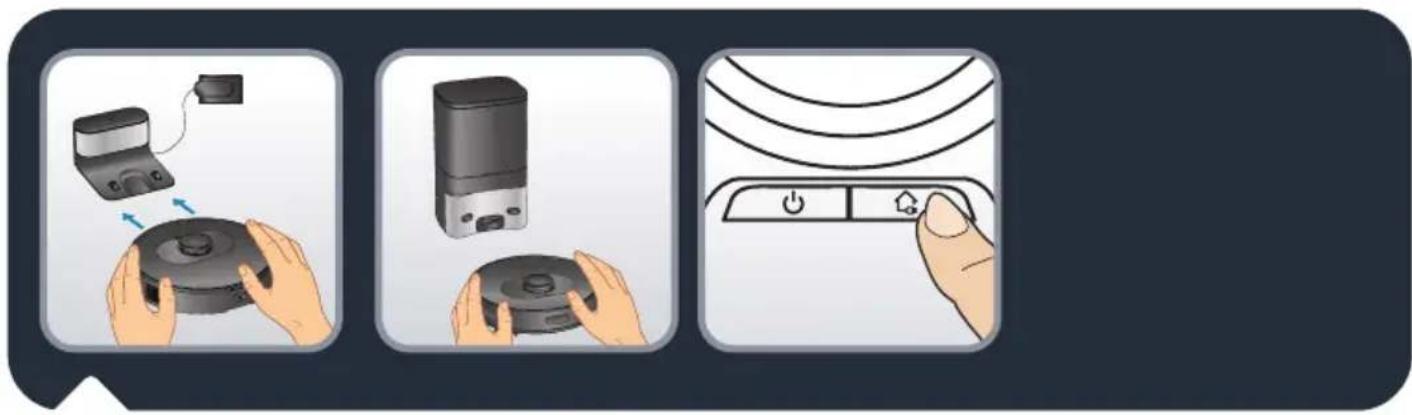

Solo X-plorer serie 75 S: Coloca el robot en la base de carga. Las supercies de carga situadas debajo del robot deben tocar las de la base de carga. Carga por completo el robot antes de utilizarlo por primera vez. El robot estará completamente cargado cuando los indicadores blancos del robot se enciendan (4-5 horas). Cuando el robot esté correctamente conectado, la luz de la base de carga se apagará. Solo X-plorer Serie 75 S+: Coloca el robot delante de la base de vaciado automático. Pulsa el botón de inicio del robot. El robot volverá automáticamente a la base de vaciado automático. No coloques manualmente el robot en la base de vaciado automático. Una vez que el robot esté conectado correctamente a la base, la base de vaciado automático iniciará la recogida de polvo automáticamente durante 20 segundos. Recuerda que el tiempo entre dos succiones seguidas en la base de vaciado automático es de aproximadamente 5 minutos. Carga por completo el robot antes de utilizarlo por primera vez. El robot estará completamente cargado cuando los indicadores blancos del robot se enciendan (4-5 horas).

X-plorer Serie 75 S y S+: Para prolongar la vida útil de la batería, mantén siempre el robot cargándose en la base de carga cuando no lo utilices. Cuando no utilices el robot durante un periodo prolongado de tiempo, carga completamente la batería, apaga el robot y guárdalo en un lugar fresco y seco.57

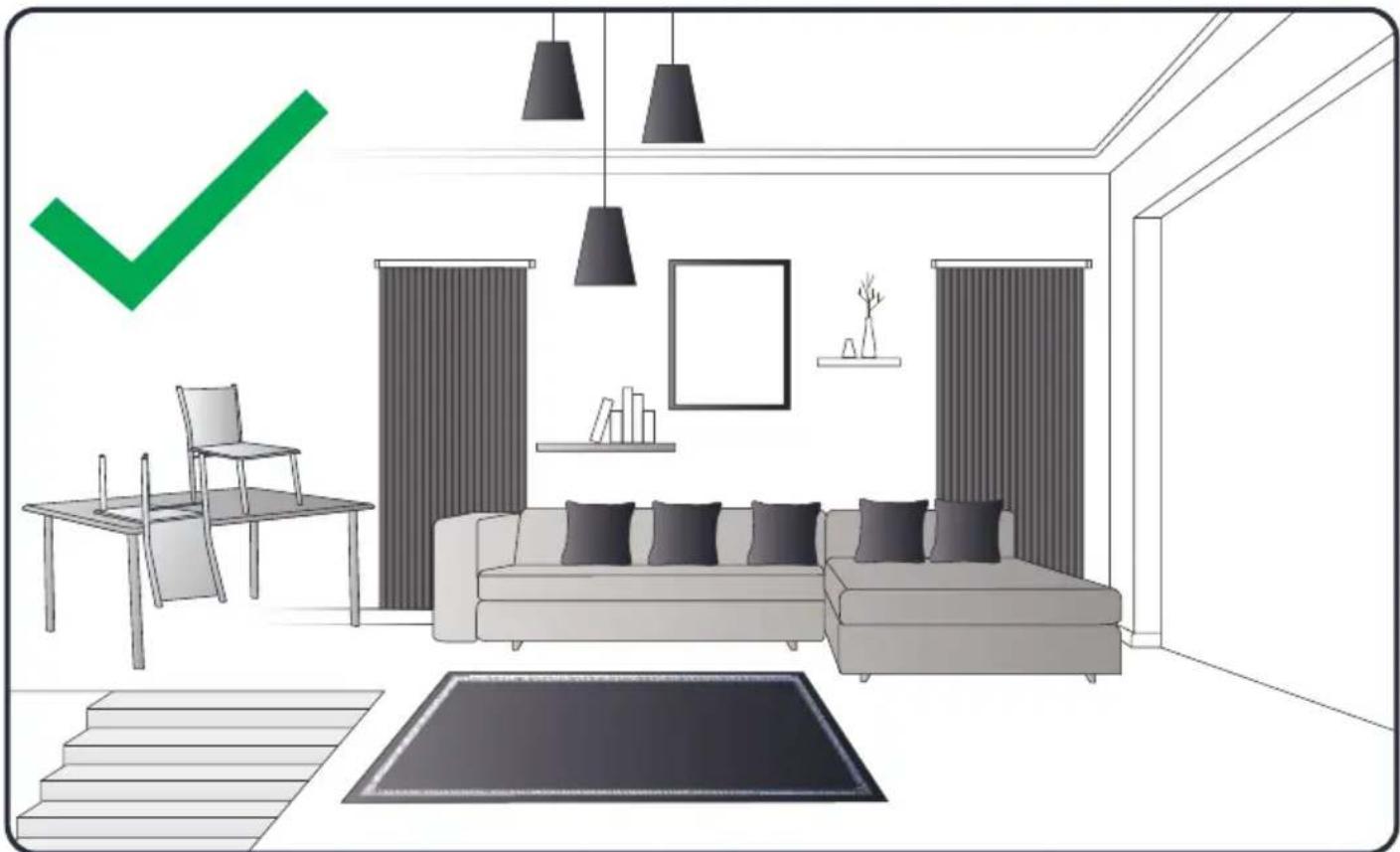

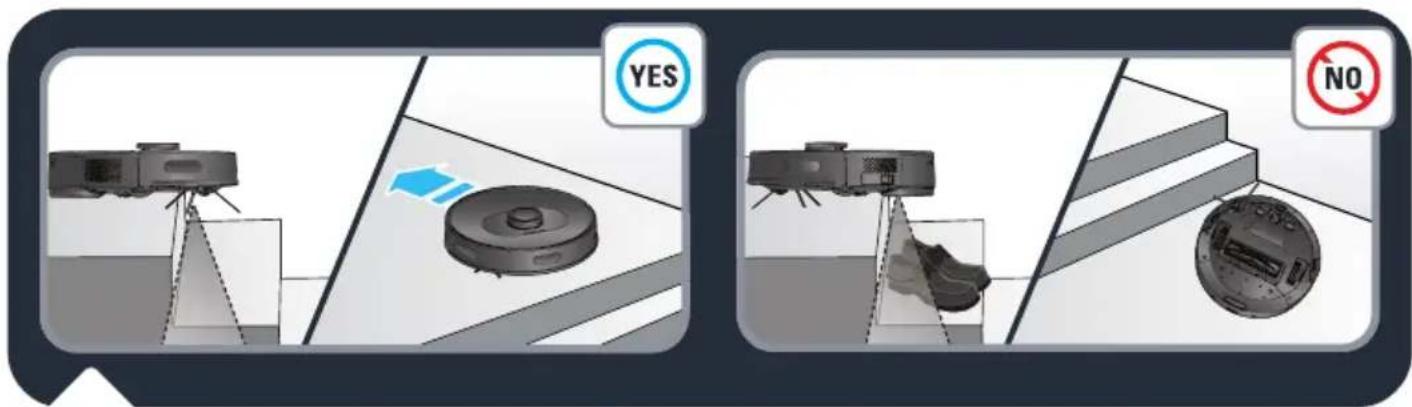

X-plorer Serie 75 S y S+: El robot dispone de sensores de caída para detectar escaleras y huecos. El robot cambiará de dirección cuando los detecte. Para detectar correctamente la diferencia de nivel del suelo, asegúrate de que no hay ningún objeto (bolsa, zapatos…) en el suelo junto a un hueco, escalera o en los escalones. El robot cerca de escaleras sin objetos

. El robot cerca de escaleras con zapatos, bolsas u otros objetos (el robot no detectará correctamente las escaleras y, por lo tanto, caerá).

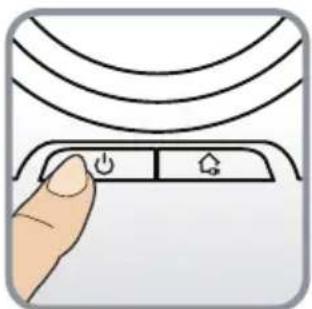

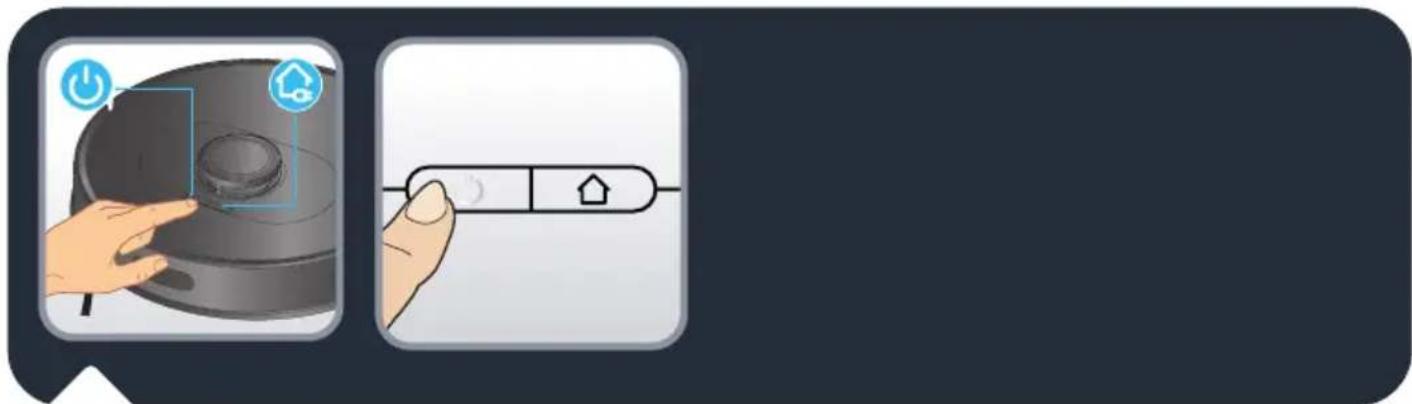

“X-plorer Serie 75 S y S+: Pulsa el botón de encendido de la parte superior del robot para iniciar la limpieza automática o utiliza la aplicación “X-plorer Series 75&95” (consulta la sección 2). Pulsa de nuevo el botón de encendido para pausar o reanudar la limpieza. Pulsa el botón de inicio para nalizar la limpieza; el robot volverá a la base. El robot vuelve automáticamente a la base si se ha completado la limpieza o si la batería está baja, para recargarse. El robot se reanudará automáticamente para completar el trabajo restante de limpieza.”58

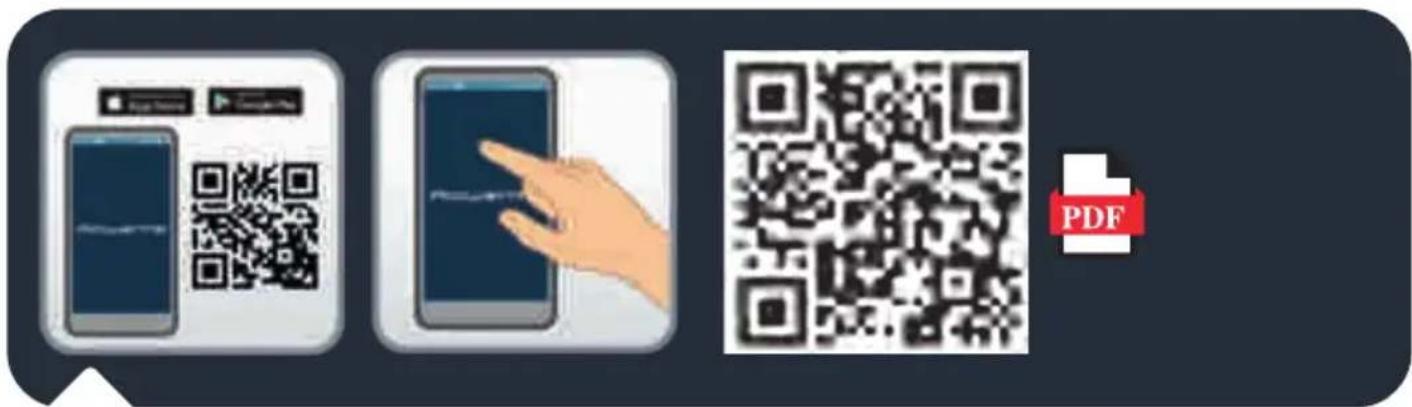

X-plorer Serie 75 S y S+: Para sacar el máximo partido a todas las posibilidades de tu robot, descarga en tu smartphone la aplicación gratuita “X-plorer Series 75&95” (puedes escanear el código QR anterior para buscarla en App Store o Google Play). Solo tienes que seguir las instrucciones de la aplicación para disfrutar del robot.

X-plorer Serie 75 S y S+: Cuando el indicador blanco de la parte superior del robot parpadea lentamente, el dispositivo está esperando la conexión. Cuando el indicador blanco se encienda de forma normal, el robot estará completamente cargado.59

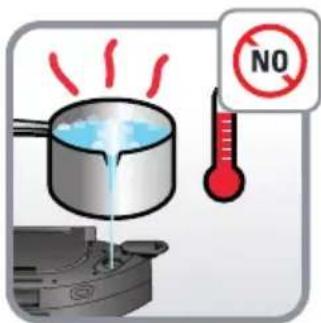

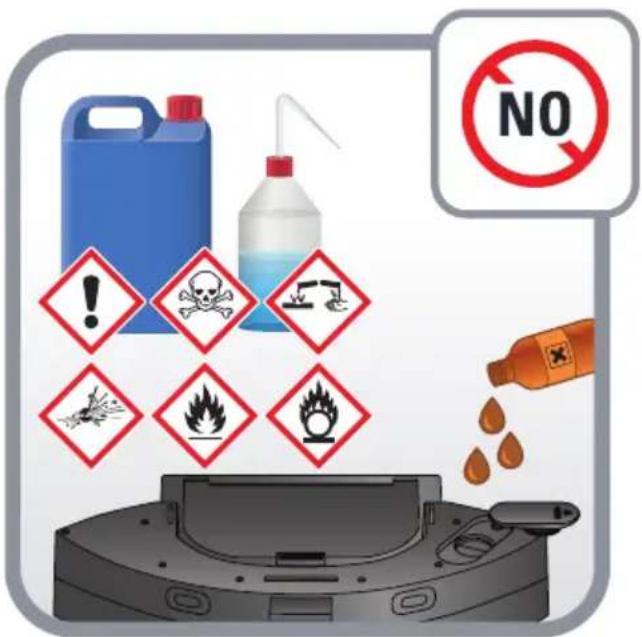

No añadas productos de limpieza al depósito de agua.60

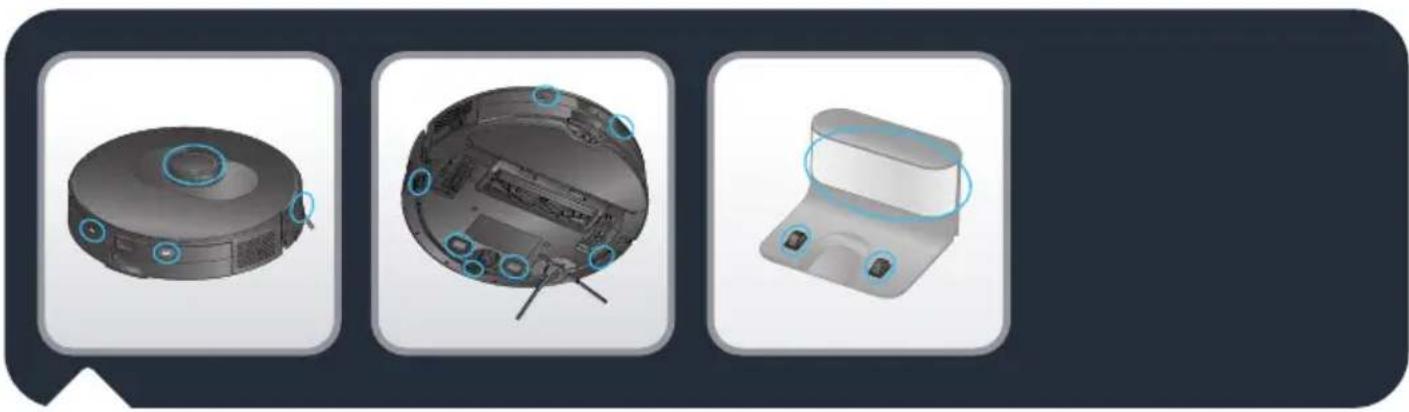

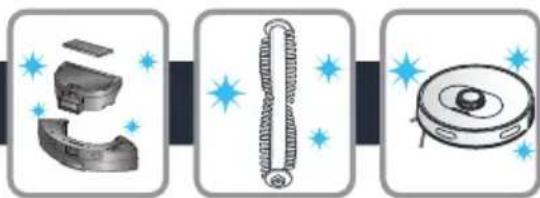

X-plorer Serie 75 S y S+: Limpia los sensores del robot (en la parte delantera, lateral e inferior del robot), así como las supercies de carga (en la parte posterior e inferior del robot) con un trapo limpio, suave y seco una vez a la semana. Solo X-plorer serie 75 S: Limpia la ventana de la base de carga una vez a la semana.63

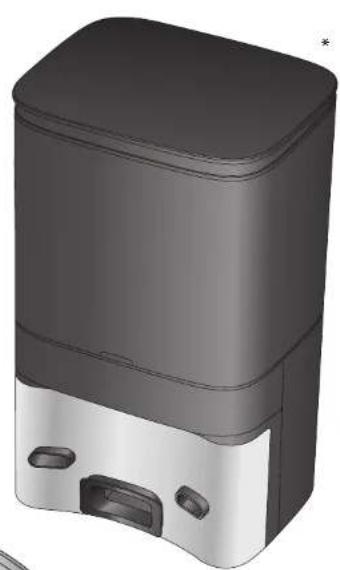

Solo X-plorer Serie 75 S+: Cuando la bolsa de polvo esté llena, el indicador de la base de vaciado automático se iluminará en rojo. Sustituye la bolsa de polvo. Abre la cubierta superior. Tira del asa de la bolsa de polvo para sacarla. El indicador normalmente se ilumina en rojo cuando la bolsa del polvo no está debidamente colocada. Desecha la bolsa de polvo usada. Instala una nueva bolsa y asegúrate de que la bolsa de polvo está correctamente instalada en su lugar. Cierra la cubierta superior. El indicador se ilumina en blanco cuando la base está en modo de espera. El indicador está apagado cuando el robot está conectado correctamente a la base o la base está en modo de hibernación. Si el indicador parpadea en rojo después de sustituir la bolsa de polvo o si la recogida de polvo se detiene después de un breve período de tiempo, el estado es anómalo. Desenchufa el enchufe de alimentación, invierte la base de vaciado automático y comprueba si el canal de polvo está bloqueado por objetos extraños. Si el canal de polvo está bloqueado por objetos, desenrosca los 6 tornillos de la cubierta de plástico transparente del canal de polvo para extraerlo. Retira los objetos extraños. Sustituye la cubierta transparente. Solo X-plorer Serie 75 S+: Limpia la base de vaciado automático y el cabezal del sensor de carga con un trapo limpio, suave y seco. Se recomienda limpiarlos una vez a la semana. CLICK PRESS CLICK64

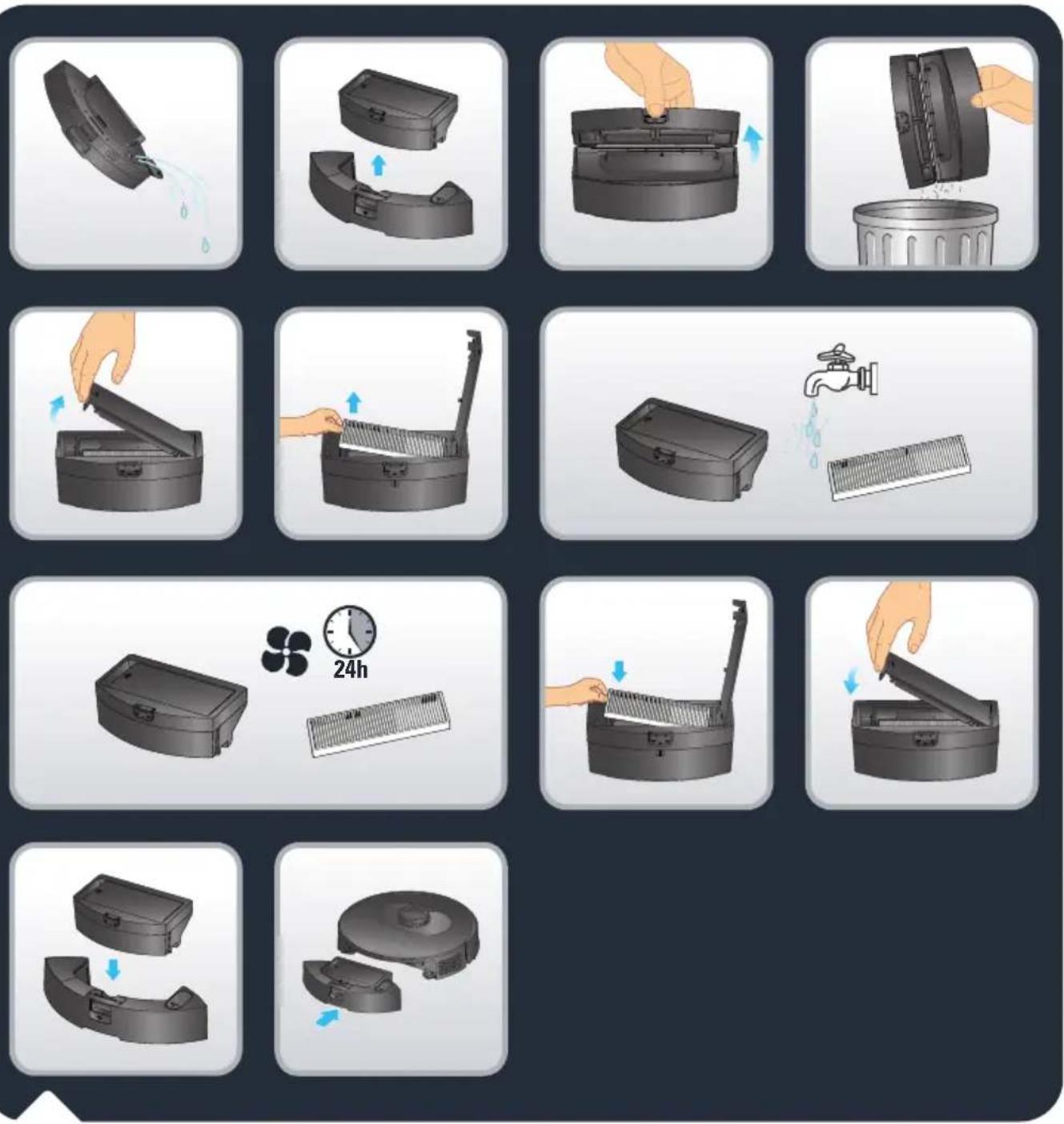

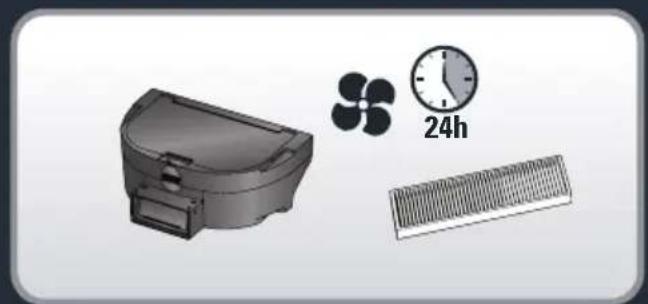

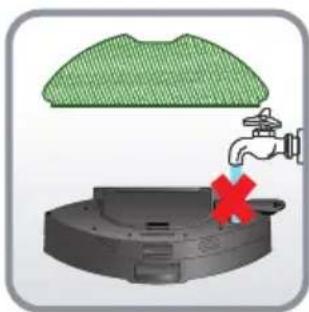

24h Solo X-plorer serie 75 S: Para limpiar el depósito de agua y de polvo 2 en 1, mantén pulsado el botón de desbloqueo y tira del depósito hacia fuera. Pulsa el botón de separación del depósito de agua y de polvo para levantar verticalmente el depósito de polvo y separarlo del depósito de agua. Vacía el depósito de agua después de cada uso. Abre el depósito de polvo y vacíalo. Golpéalo suavemente para eliminar la suciedad. Abre la tapa del ltro para extraerlo y golpéalo suavemente sobre un cubo de basura para eliminar el polvo. También puedes lavar el depósito de polvo y el ltro debajo del agua. Deja que se sequen durante 24 horas. Vuelve a colocar el ltro en su lugar original. Instala de nuevo el depósito de polvo en el depósito de agua y, a continuación, vuelve a instalar el depósito de agua y de polvo 2 en 1 en el robot.65

24h Solo X-plorer Serie 75 S+: Para limpiar el depósito de agua y de polvo 2 en 1, mantén pulsado el botón de desbloqueo y tira del depósito hacia fuera. Desliza horizontalmente el depósito de polvo para separarlo del depósito de agua. Vacía el depósito de agua después de cada uso. Abre el depósito de polvo y vacíalo. Golpéalo suavemente para eliminar la suciedad. Abre la tapa del ltro para extraerlo y golpéalo suavemente sobre un cubo de basura para eliminar el polvo. También puedes lavar el depósito de polvo y el ltro debajo del agua. Deja que se sequen durante 24 horas. Vuelve a colocar el ltro en su lugar original. Instala de nuevo el depósito de polvo en el depósito de agua y, a continuación, vuelve a instalar el depósito de agua y de polvo 2 en 1 en el robot.66

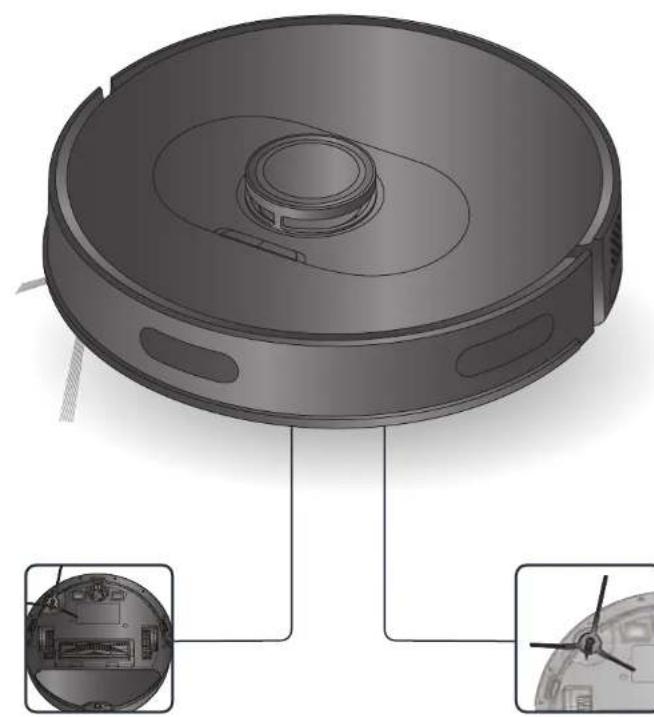

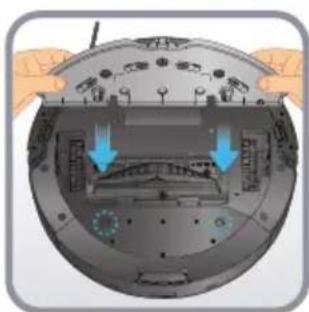

X-plorer Serie 75 S y S+: Para limpiar el cepillo central, apaga el robot y dale la vuelta. Presiona hacia abajo los cierres para extraer la cubierta. Tira del cepillo central hacia arriba para sacarlo. Limpia el cepillo central cortando el pelo enrollado antes de volver a colocarlo en el robot. Limpia el cepillo central una vez a la semana. OFF X-plorer Serie 75 S y S+: Desacopla el cepillo lateral para limpiarlo. Retira el pelo enrollado antes de volver a colocarlo en el robot. Limpia el cepillo lateral una vez al mes.67

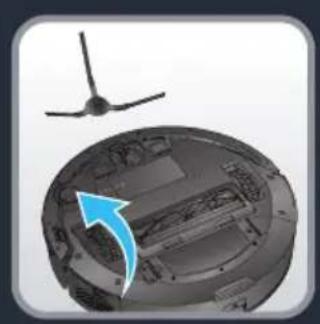

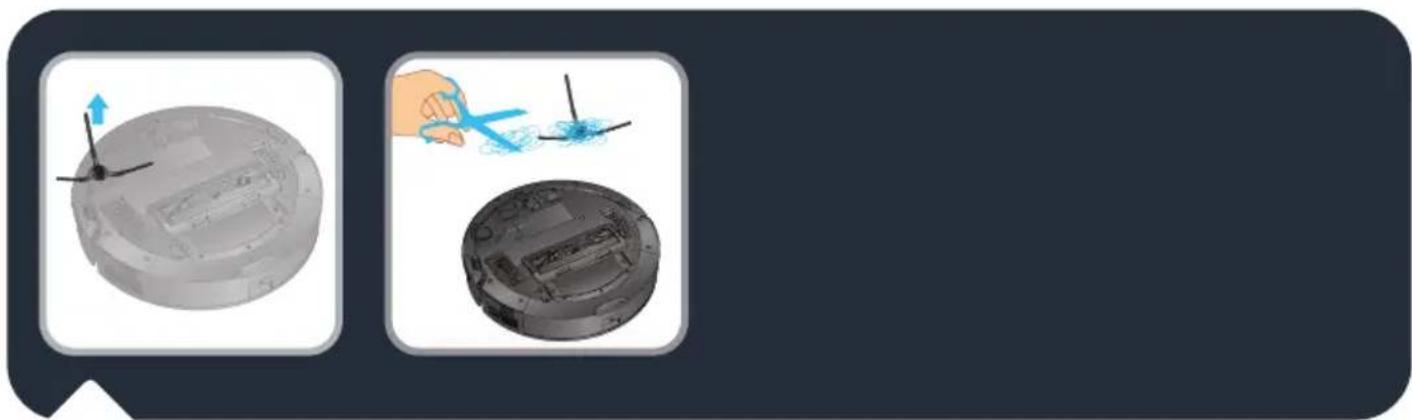

NEW X-plorer Serie 75 S y S+: Sustituye el cepillo lateral cada 6 meses. Tira el cepillo viejo y sustitúyelo por uno nuevo. Acopla el nuevo cepillo lateral en el robot. X-plorer Serie 75 S y S+: Limpia las ruedas delantera, izquierda y derecha una vez al mes. El eje de la rueda puede enredarse con pelo, tiras de tela, etc., así que límpiala una vez al mes. NEW X-plorer Serie 75 S y S+: Sustituye el ltro por uno nuevo cada 6 meses para mantener un rendimiento óptimo.68

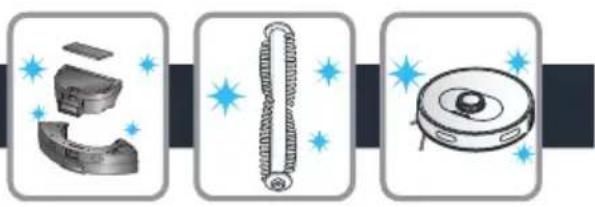

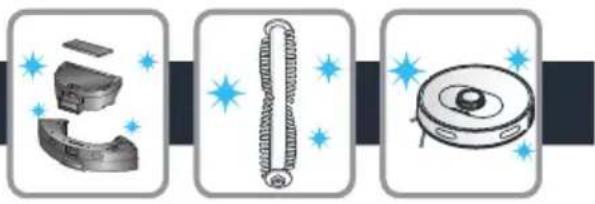

Componente Limpieza del componente Sustitución del componente Depósito de polvo Después de cada uso No aplicable Depósito de agua Después de cada uso No aplicable Filtro Una vez a la semana Dos veces al año Cepillo central Una vez a la semana Si es necesario Sensores Una vez a la semana No aplicable Ruedas Una vez al mes No aplicable Cepillo lateral Una vez al mes Dos veces al año Base de carga* Una vez a la semana No aplicable Base de vaciado automático* Una vez a la semana No aplicable Limpieza + bolsa de polvo* No aplicable Cuando esté lleno Mopa Despues de cada uso Dos veces al ano *Según el modelo69

No se puede poner en marcha el robot

• Asegúrate de que el robot está conectado al suministro eléctrico.

• Asegúrate de que la batería está completamente cargada.

• Asegúrate de que el interruptor del robot está encendido. El robot deja de funcionar de repente

• Comprueba si el robot está atascado o bloqueado por obstáculos.

• Comprueba si la batería está demasiado baja.

• Si el problema persiste, apaga el robot, espera 3 segundos y vuelve a encenderlo para reiniciarlo.

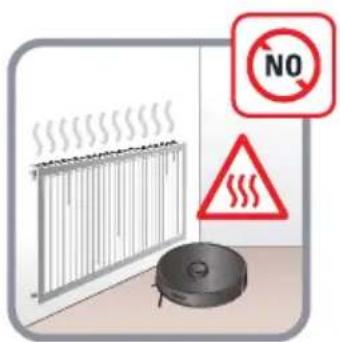

• El robot puede haberse recalentado : ū apaga el aparato y deja que se enfríe durante 1 hora, por lo menos. ū Si se sigue recalentando de forma habitual, ponte en contacto con el servicio técnico ocial. No se puede cargar el robot

• Comprueba que la base esté bien conectada o ponte en contacto con el servicio técnico ocial para cambiar el cargador.

• Comprueba si el indicador del robot parpadea durante la carga.

• Limpia el polvo de las supercies de carga con un paño seco. El cargador se calienta Se trata de un fenómeno totalmente normal. El robot puede estar conectado a la base constantemente sin riesgos. El robot no puede volver a la base

• Retira los objetos que se encuentren a menos de 0,5 m a la derecha e izquierda de la base y a 1,5 m por delante.

• Asegúrate de que el robot comienza a aspirar desde la base sin realizar movimientos anómalos.

• Cuando el robot está cerca de la base, puede volver más rápido. Sin embargo, si la base se encuentra muy lejos, el robot tardará más tiempo en volver. Espera a que regrese.

• Limpia las supercies de carga. No se ha realizado el programa de limpieza

• Asegúrate de que el robot está encendido.

• Establece la hora y programa la hora de limpieza automática desde la aplicación.

• Asegúrate de que la hora se ha jado correctamente.

• Comprueba si el nivel de batería es demasiado bajo para empezar a limpiar.

• El robot no iniciará ninguna limpieza programada mientras se realiza otra tarea. Silbido de succión

• Inspecciona la entrada de succión en busca de posibles obstrucciones.

• Vacía el depósito de polvo.

• Comprueba si el ltro está húmedo debido a la presencia de agua u otros líquidos en el suelo. Deja que el ltro se seque por completo antes de su uso.

• Comprueba si el depósito de polvo y de agua se han instalado correctamente.

• El cabezal de aspiración está obstruido : ū Retira el cepillo y límpialo. El cepillo central no gira

• Limpia el cepillo central.

• Comprueba si el cepillo central y su cubierta se han instalado correctamente. Acción o ruta de aspiración anómala del robot

• Limpia cuidadosamente los sensores con un paño seco.

• Apaga el robot, espera 3 segundos y vuelve a encenderlo para reiniciarlo. No se libera agua durante el fregado

• Asegúrate de que hay suciente agua en el depósito de agua.

• Comprueba que el módulo de la mopa está instalado correctamente.

• Comprueba si la salida de agua está bloqueada. El robot no se puede conectar a la red Wi-Fi Asegúrate de que el router de tu red Wi-Fi es compatible con las bandas 802.11 b/g/n y de 2,4GHz, ya que este equipo no es compatible con las bandas de 5GHz.72

El indicador luminoso de la base de vaciado automático (solo en modelos X-Plorer Serie 75 S+) sigue iluminado en rojo después de sustituir la bolsa de polvo por una nueva

• Desenchufa la base antes de cualquier manipulación. No se debe desmontar con violencia. No utilices objetos romos.

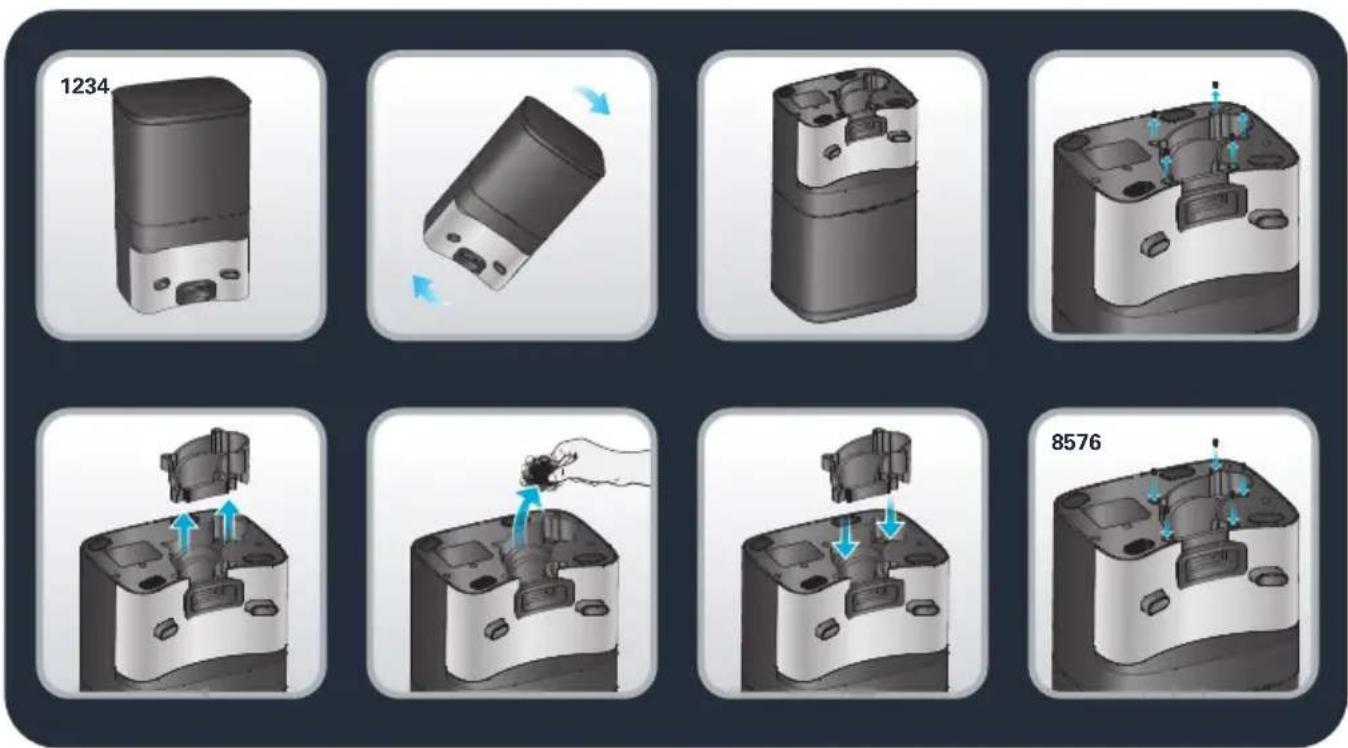

• Si el indicador luminoso de la base sigue iluminado en rojo después de sustituir la bolsa de polvo por una nueva, desenchufa el cable de alimentación. Da la vuelta a la base. Con un destornillador, retira los 5 tornillos que sujetan la tapa del canal de polvo. Retira la tapa del canal de polvo. Comprueba si hay cuerpos extraños que bloquean el canal de polvo. Si el canal de polvo está bloqueado, retira las materias extrañas con los dedos o con una escobilla para botellas. Después de limpiar el canal de polvo, vuelve a colocar la tapa y los 5 tornillos. A continuación, vuelve a dar la vuelta a la base y a conectar el enchufe. Coloca el robot delante de la base y pulsa el botón de inicio del robot. El robot volverá automáticamente a la base e iniciará una recogida de polvo durante 20 segundos. El indicador luminoso se iluminará en blanco.

• Consulta los siguientes pictogramas.

TEST Prueba de línea recta Para medir el rendimiento de recogida de polvo de acuerdo con la norma IEC 62885-7, los evaluadores pueden activar la prueba de línea recta mediante la función de mando a distancia del menú de la aplicación. Pulsa el botón de ENCENDIDO tres veces para iniciar el modo BOOST (potencial máxima).74
