Caractéristique	Détails
Type de produit	Contrôleur d'irrigation
Nombre de stations	2 stations
Programmation	Programmation hebdomadaire avec options de jours pairs/impairs
Durée d'arrosage	De 1 à 240 minutes par station
Alimentation	Alimentation secteur 230V
Protection contre les intempéries	Boîtier résistant aux intempéries
Interface utilisateur	Écran LCD pour une programmation facile
Fonctionnalités supplémentaires	Fonction de démarrage manuel, possibilité de réglage de la fréquence d'arrosage
Maintenance	Vérification régulière des connexions et des programmations
Sécurité	Protection contre les surcharges électriques
Garantie	Garantie limitée de 2 ans
Dimensions	Dimensions compactes pour un montage facile

FOIRE AUX QUESTIONS - RC2 RAIN BIRD

Comment réinitialiser le contrôleur RAIN BIRD RC2 aux paramètres d'usine ?

Pour réinitialiser le contrôleur RAIN BIRD RC2, maintenez enfoncé le bouton 'Program' pendant 10 secondes jusqu'à ce que l'écran clignote. Cela rétablira les paramètres d'usine.

Pourquoi mon contrôleur ne s'allume-t-il pas ?

Vérifiez d'abord que le contrôleur est correctement branché à une source d'alimentation. Assurez-vous également que le fusible n'est pas grillé et que la prise fonctionne.

Comment programmer un nouvel horaire d'arrosage sur le RAIN BIRD RC2 ?

Pour programmer un nouvel horaire, appuyez sur le bouton 'Program', sélectionnez le programme que vous souhaitez modifier, puis utilisez les flèches pour régler les jours, l'heure et la durée d'arrosage.

Que faire si le contrôleur affiche un code d'erreur ?

Consultez le manuel utilisateur pour la signification du code d'erreur. Généralement, vous devrez vérifier les connexions et les capteurs de pluie ou de sol.

Comment ajuster la durée d'arrosage pour chaque zone ?

Sélectionnez la zone que vous souhaitez ajuster en appuyant sur 'Zone', puis utilisez les flèches pour modifier la durée d'arrosage souhaitée.

Mon contrôleur ne reçoit pas de signal de pluie, que faire ?

Assurez-vous que le capteur de pluie est correctement connecté au contrôleur et positionné dans un endroit où il peut détecter la pluie. Vérifiez également que le capteur n'est pas obstrué.

Puis-je utiliser le RAIN BIRD RC2 avec un système d'arrosage goutte à goutte ?

Oui, le RAIN BIRD RC2 peut être utilisé avec un système d'arrosage goutte à goutte. Assurez-vous de programmer des durées d'arrosage appropriées pour éviter le sur-arrosage.

Comment changer la batterie de sauvegarde du RAIN BIRD RC2 ?

Pour changer la batterie de sauvegarde, retirez le couvercle du compartiment de la batterie situé à l'arrière du contrôleur et remplacez l'ancienne batterie par une nouvelle de type 9V.

Le contrôleur n'arrose pas, que dois-je vérifier ?

Vérifiez que le programme est activé, que les zones sont correctement configurées et que les vannes d'arrosage fonctionnent. Assurez-vous également qu'il n'y a pas de fuites dans le système.

Comment mettre à jour le firmware du RAIN BIRD RC2 ?

Visitez le site web de RAIN BIRD pour les dernières mises à jour de firmware et suivez les instructions fournies pour télécharger et installer la mise à jour sur votre contrôleur.

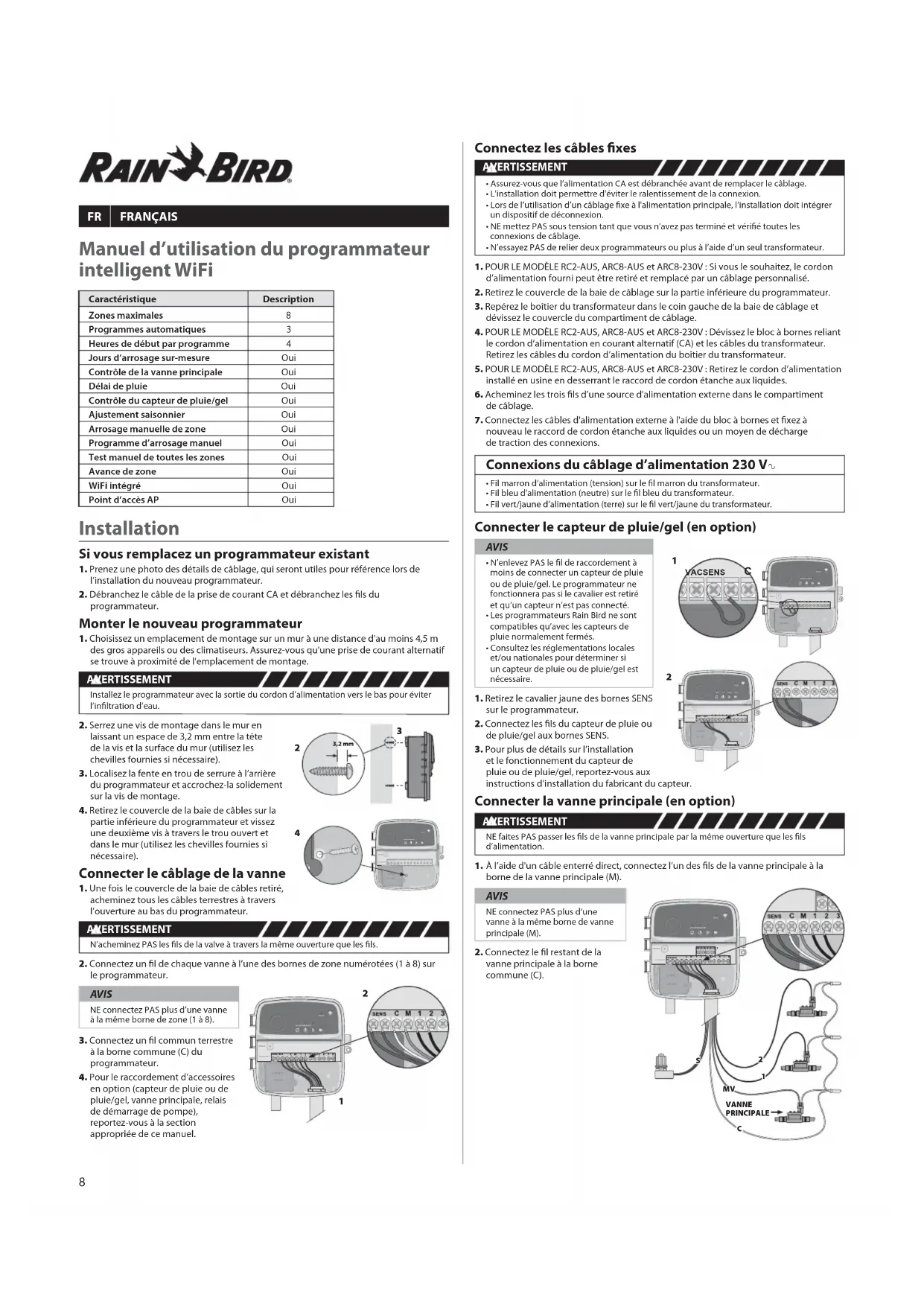

MODE D'EMPLOI RC2 RAIN BIRD

Caractéristique Description Zones maximales 8 Programmes automatiques 3 Heures de début par programme 4 Jours d’arrosage sur-mesure Oui Contrôle de la vanne principale Oui Délai de pluie Oui Contrôle du capteur de pluie/gel Oui Ajustement saisonnier Oui Arrosage manuelle de zone Oui Programme d’arrosage manuel Oui Test manuel de toutes les zones Oui Avance de zone Oui WiFi intégré Oui Point d’accès AP Oui Manuel d’utilisation du programmateur intelligent WiFi Installation Si vous remplacez un programmateur existant

1. Prenez une photo des détails de câblage, qui seront utiles pour référence lors de

l’installation du nouveau programmateur.

2. Débranchez le câble de la prise de courant CA et débranchez les ls du

programmateur. Monter le nouveau programmateur

1. Choisissez un emplacement de montage sur un mur à une distance d'au moins 4,5 m

des gros appareils ou des climatiseurs. Assurez-vous qu'une prise de courant alternatif se trouve à proximité de l'emplacement de montage. AVERTISSEMENT Installez le programmateur avec la sortie du cordon d’alimentation vers le bas pour éviter l’inltration d’eau.

2. Serrez une vis de montage dans le mur en

laissant un espace de 3,2 mm entre la tête de la vis et la surface du mur (utilisez les chevilles fournies si nécessaire).

3. Localisez la fente en trou de serrure à l’arrière

du programmateur et accrochez-la solidement sur la vis de montage.

4. Retirez le couvercle de la baie de câbles sur la

partie inférieure du programmateur et vissez une deuxième vis à travers le trou ouvert et dans le mur (utilisez les chevilles fournies si nécessaire). Connecter le câblage de la vanne

1. Une fois le couvercle de la baie de câbles retiré,

acheminez tous les câbles terrestres à travers l’ouverture au bas du programmateur. AVERTISSEMENT N’acheminez PAS les ls de la valve à travers la même ouverture que les ls.

2. Connectez un l de chaque vanne à l’une des bornes de zone numérotées (1 à 8) sur

le programmateur. AVIS NE connectez PAS plus d’une vanne à la même borne de zone (1 à 8).

3. Connectez un l commun terrestre

à la borne commune (C) du programmateur.

4. Pour le raccordement d’accessoires

en option (capteur de pluie ou de pluie/gel, vanne principale, relais de démarrage de pompe), reportez-vous à la section appropriée de ce manuel. Connectez les câbles xes AVERTISSEMENT

• Assurez-vous que l’alimentation CA est débranchée avant de remplacer le câblage.• L'installation doit permettre d'éviter le ralentissement de la connexion.• Lors de l’utilisation d’un câblage xe à l'alimentation principale, l’installation doit intégrer un dispositif de déconnexion.• NE mettez PAS sous tension tant que vous n’avez pas terminé et vérié toutes les connexions de câblage.• N’essayez PAS de relier deux programmateurs ou plus à l’aide d’un seul transformateur.

1. POUR LE MODÈLE RC2-AUS, ARC8-AUS et ARC8-230V : Si vous le souhaitez, le cordon

d’alimentation fourni peut être retiré et remplacé par un câblage personnalisé.

2. Retirez le couvercle de la baie de câblage sur la partie inférieure du programmateur.

3. Repérez le boîtier du transformateur dans le coin gauche de la baie de câblage et

dévissez le couvercle du compartiment de câblage.

4. POUR LE MODÈLE RC2-AUS, ARC8-AUS et ARC8-230V : Dévissez le bloc à bornes reliant

le cordon d’alimentation en courant alternatif (CA) et les câbles du transformateur. Retirez les câbles du cordon d’alimentation du boîtier du transformateur.

5. POUR LE MODÈLE RC2-AUS, ARC8-AUS et ARC8-230V: Retirez le cordon d’alimentation

installé en usine en desserrant le raccord de cordon étanche aux liquides.

6. Acheminez les trois ls d’une source d'alimentation externe dans le compartiment

7. Connectez les câbles d'alimentation externe à l'aide du bloc à bornes et xez à

nouveau le raccord de cordon étanche aux liquides ou un moyen de décharge de traction des connexions. Connexions du câblage d’alimentation 230 V∿

• Fil marron d’alimentation (tension) sur le l marron du transformateur.• Fil bleu d’alimentation (neutre) sur le l bleu du transformateur.• Fil vert/jaune d’alimentation (terre) sur le l vert/jaune du transformateur. Connecter le capteur de pluie/gel (en option) AVIS
• N’enlevez PAS le l de raccordement à moins de connecter un capteur de pluie ou de pluie/gel. Le programmateur ne fonctionnera pas si le cavalier est retiré et qu’un capteur n’est pas connecté.• Les programmateurs Rain Bird ne sont compatibles qu’avec les capteurs de pluie normalement fermés.• Consultez les réglementations locales et/ou nationales pour déterminer si un capteur de pluie ou de pluie/gel est nécessaire.

1. Retirez le cavalier jaune des bornes SENS

sur le programmateur.

2. Connectez les ls du capteur de pluie ou

de pluie/gel aux bornes SENS.

3. Pour plus de détails sur l’installation

et le fonctionnement du capteur de pluie ou de pluie/gel, reportez-vous aux instructions d’installation du fabricant du capteur. Connecter la vanne principale (en option) AVERTISSEMENT NE faites PAS passer les ls de la vanne principale par la même ouverture que les ls d’alimentation.

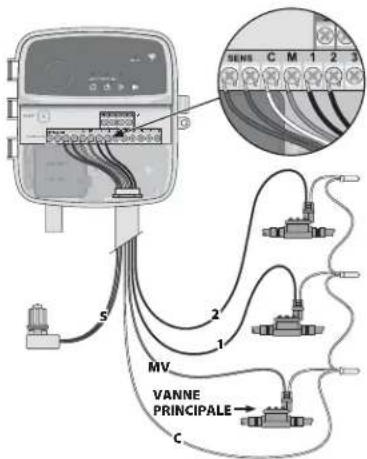

1. À l’aide d'un câble enterré direct, connectez l’un des ls de la vanne principale à la

borne de la vanne principale (M). AVIS NE connectez PAS plus d’une vanne à la même borne de vanne principale (M).

2. Connectez le l restant de la

vanne principale à la borne commune (C).CONNECT 120 VAC

3. Sélectionnez «Ajouter un programmateur» pour lancer l’assistant de conguration.

Régler le jour et l’heure

• Lorsque le programmateur est connecté au WiFi, il règle automatiquement la date et l’heure en fonction des paramètres du réseau WiFi local. câble. En cas de panne de courant, la date et l’heure seront par défaut les paramètres du réseau WiFi local.

• Si un réseau WiFi local n’est pas disponible lors de la conguration et que le programmateur est connecté à l’application Rain Bird en mode Point d’accès AP, le programmateur utilisera par défaut la date et l’heure des paramètres de l’appareil mobile. En cas de panne de courant, la date et l’heure seront par défaut les paramètres du réseau WiFi local. Créer un calendrier d’arrosage

1. AJOUTER PROGRAMME(S) : ce programmateur est réglé en utilisant jusqu’à trois

programmes (A, B et C). Les programmes de base comprennent des instructions sur les jours d’arrosage, les heures de début, les jours et les durées d’arrosage. Dans l’application Rain Bird, ajoutez un nouveau programme en sélectionnant + PGM et un programme disponible. Connecter le relais de démarrage de la pompe (en option) AVERTISSEMENT N’acheminez PAS les ls du relais de démarrage de la pompe dans les mêmes ouvertures que les ls d’alimentation. AVIS

• Un relais de démarrage de pompe se connecte au programmateur de la même manière qu’une vanne principale, mais se connecte diéremment à la source d’eau.

• Ce programmateur NE fournit PAS d’alimentation pour une pompe. Un relais doit être câblé conformément aux instructions d’installation du fabricant de la pompe.

1. À l’aide d'un câble enterré direct, connectez l’un

des ls de la vanne principale à la borne de la vanne principale (M).

2. Connectez l’autre l du relais de démarrage de la

pompe à la borne commune (C).

3. Pour éviter d'endommager la pompe dans le cas où

des durées d’arrosage sont aectées à des zones inutilisées, connectez un l de raccordement court de toutes les bornes de zone inutilisées à la borne de zone la plus proche en cours d’utilisation.

4. Pour plus de détails sur l’installation et le

fonctionnement du relais de démarrage de la pompe, reportez-vous aux instructions d’installation du fabricant de la pompe. Brancher l’alimentation

• Le régulateur peut être installé à l'intérieur ou à l’extérieur (s’il est branché sur une prise extérieure résistante aux intempéries).

• Le régulateur possède un transformateur interne qui réduit la tension d’alimentation de 230 V∿ à 24 V∿. Vous devrez connecter les câbles d’alimentation aux trois câbles du transformateur (phase, neutre, terre). Reportez-vous à la section «Connecter les câbles xes» pour les détails d’installation. AVERTISSEMENT

• Un choc électrique peut entraîner des blessures graves ou la mort. Assurez-vous que l’alimentation est coupée avant de brancher les câbles d’alimentation.

• NE branchez PAS ou NE mettez PAS sous tension tant que vous n’avez pas terminé et vérié toutes les connexions de câblage.

• Déconnectez ou coupez la source d’alimentation externe avant de brancher ou de débrancher les ls du programmateur. Programmation Ajouter un nouveau programmateur à l’application Rain Bird

1. Avant de monter un nouveau programmateur, vériez le signal WiFi à l’emplacement

• Vériez que la force minimale du signal est de deux barres au niveau du programmateur

• Montez le programmateur plus près du routeur ou ajoutez-y un amplicateur de signal si nécessaire.

• La première fois que vous vous connectez au programmateur, l’application Rain Bird indique le programme par défaut assigné au programmateur. Avec votre appareil mobile, modiez le programme par défaut ou sélectionnez + PGM pour ajouter un ou plusieurs nouveaux programmes.

• La programmation est stockée dans une mémoire non volatile et restera dans le programmateur en cas de panne de courant.

2. RÉGLER LA OU LES HEURES DE DÉMARRAGE DU PROGRAMME : ce programmateur

est réglé sur quatre heures de démarrage indépendantes maximum par programme. L’heure de début est l’heure de la journée à laquelle le programme commencera. Chaque heure de démarrage s’appliquera à chaque zone pendant sa durée programmée dans ce programme.

• Dans l'application Rain Bird, ajoutez une heure de début de programme en sélectionnant l’icône + .

• Réglez la ou les zones et la ou les durées d’arrosage associées à l’heure de début en sélectionnant l’icône + . AVIS Les heures de début s’appliquent à l'ensemble du programme, et non aux zones individuelles. Selon les besoins en aménagement paysager, plusieurs heures de début peuvent être assignées à ce programme. Une fois l’heure de démarrage réglée, le programmateur commence le cycle d’arrosage avec la première zone; les autres zones du programme suivent dans l’ordre.

3. DÉFINIR LES JOURS D’ARROSAGE DU PROGRAMME : les jours d’arrosage sont les

jours spéciques de la semaine où l’arrosage a lieu. Dans l’application Rain Bird, réglez la fréquence d’arrosage en sélectionnant Impair (jours de la semaine), Pair (jours de la semaine), Personnalisé ou Cyclique (intervalles spéciques). AVIS Les jours d’arrosage s’appliquent à l’ensemble du programme, et non aux zones individuelles.

4. La fonction AJUSTEMENT SAISONNIER modie la durée d’arrosage (en pourcentage)

pour toutes les zones associées aux temps d’arrosage dans un programme individuel. Il est possible de l’ajuster manuellement dans l’application Rain Bird à l’aide du curseur dans les paramètres du programme. AVIS

• Le programmateur doit être connecté au WiFi pour eectuer des ajustements automatiques.

• Une valeur d’ajustement de 100% est représentative de l’irrigation pendant la période moyenne la plus chaude de l’année. Ainsi, même si vous connaissez un temps chaud un jour d’été, vous ne verrez peut-être pas un ajustement supérieur à 100%.

5. DÉLAI POUR PLUIE : dans l’application Rain Bird, désactivez manuellement l’arrosage

automatique pendant un nombre xe de jours lorsqu’il pleut même sans capteur de pluie.

• Suspendez l’arrosage jusqu'à 14jours en sélectionnant l'icône dans les paramètres du programmateur.

• Faites glisser la barre jusqu’au nombre de jours souhaité pour retarder l’arrosage automatique.

• Sélectionnez «Enregistrer» pour mémoriser le réglage. AVIS Le nombre maximum de jours pour retarder l’arrosage est de 14. Une fois ces jours écoulés, l’arrosage automatique recommencera selon le calendrier programmé. Arrosage manuel

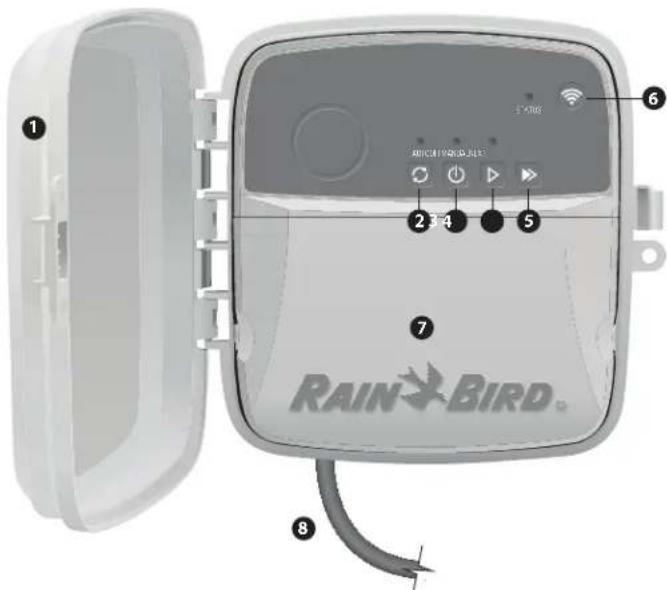

SUR LE PROGRAMMATEUR

• Pour démarrer l’arrosage manuel, appuyez sur le bouton .

• Par défaut, chaque zone fonctionnera pendant 10minutes; vous pouvez choisir de conserver ou de modier la durée d’arrosage dans l’application Rain Bird.

• La DEL clignotante indiquera quelle zone est active.

• Pour passer à la zone suivante, appuyez sur le bouton .

• Pour arrêter l’arrosage manuel sur le programmateur, appuyez sur le bouton .

DANS L’APPLICATION RAIN BIRD

• Pour démarrer l’arrosage manuel, sélectionnez l’icône et sélectionnez les préférences d’arrosage manuel.

• Pour passer à la zone suivante, sélectionnez l’icône .

• Pour arrêter l’arrosage manuel dans l’application Rain Bird, sélectionnez l’icône . Arrosage automatique

SUR LE PROGRAMMATEUR

AVIS Lors du fonctionnement en mode automatique, chaque programme fonctionnera en fonction des heures de démarrage, des jours de fonctionnement et des heures de fonctionnement pour chaque zone dans l’ordre jusqu’à ce que tous les arrosages programmés aient eu lieu.

• Appuyez sur pour démarrer l’arrosage automatique selon le ou les programme(s) établi(s).

• La DEL clignotante indiquera quelle zone est active.

• Pour passer à la zone suivante, appuyez sur le bouton .

• Pour arrêter l’arrosage automatique sur le programmateur, appuyez sur le bouton .

DANS L’APPLICATION RAIN BIRD

L’application Rain Bird ore une bascule pour basculer entre l’arrosage automatique et l’état d’arrêt.AUTO OFF MANUAL NEXTSTATUS

Soutien technique Pour obtenir de l’aide pour congurer ou utiliser le programmateur intelligent WiFi Rain Bird, veuillez appeler le soutien technique de Rain Bird au numéro de téléphone gratuit: 1-800-RAIN BIRD (800-724-6247) ou consulter le site www.rainbird.com. Pour plus d’informations, y compris le dépannage, numériez le codeQR: PORTE DU PROGRAMMATEUR : Porte amovible pour la protection contre les intempéries ARROSAGE AUTOMATIQUE : L’arrosage se produit automatiquement selon les horaires programmésDÉSACTIVÉ : Annule immédiatement tous les arrosages actifs et désactive l’arrosage automatiqueARROSAGE MANUEL : Commence à arroser immédiatement pour toutes les zones en séquencePASSER À LA ZONE SUIVANTE : Passe à la zone suivante dans l’ordreMODES D’APPARIEMENT : Bascule entre les modes d’appariement Point d’accès AP et WiFiBAIE DE CÂBLAGE : Contient le boîtier de transformateur et le bloc à bornes pour connecter les câbles de la zone de la vanne et les accessoires facultatifs CORDON D'ALIMENTATION (POUR LES MODÈLES RC2-AUS, ARC8-AUS et ARC8-230V): Cordon d'alimentation en CA de 1,8 m LED ACTIONSTATUS bleu clignotant Mode de diusion Quick Pair (paire rapide)STATUS rouge et vert en alternance Mode de diusion Point d’accès APSTATUS vert continu Mode de diusion WiFiSTATUS rouge clignotant Non connectéAUTO vert continu Arrosage automatique actifOFF rouge continu Programmateur désactivéMANUAL vert clignotant Arrosage manuel activé Statut des LED sur le dispositif de contrôle Consignes de sécurité AVERTISSEMENT Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.Pour les modèles RC2-AUS, ARC8-AUS et ARC8-230V, si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualication similaire an d'éviter tout danger.Des précautions particulières doivent être prises lorsque les ls de vannes sont situés à côté ou partagent un conduit avec d'autres ls, tels que ceux utilisés pour l'éclairage paysager ou d'autres systèmes électriques.Séparez et isolez soigneusement tous les conducteurs, en prenant soin de ne pas endommager l'isolation des ls lors de l'installation. Un «court» (contact) électrique entre les ls de la vanne et une autre source d'alimentation peut endommager le contrôleur et créer un risque d'incendie. ATTENTION Cet appareil doit être installé pour fournir une distance de séparation d'au moins 20 cm de toutes les personnes, et ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou émetteur. AVIS Les changements ou modications non expressément approuvés par Rain Bird peuvent annuler le droit de l'utilisateur à faire fonctionner l'équipement.Utilisez uniquement des appareils accessoires approuvés par Rain Bird. Les appareils non approuvés peuvent endommager le contrôleur et annuler la garantie.Toutes les connexions électriques et les chemins de câblage doivent être conformes aux codes du bâtiment locaux. Certains codes locaux exigent que seul un électricien agréé ou certié puisse installer l'alimentation. Seul le personnel professionnel doit installer le contrôleur. Vériez vos codes du bâtiment locaux pour obtenir des conseils.

ÉLIMINATION DES DÉCHETS ÉLECTRONIQUES

La présence de ce symbole sur le produit et/ou sur les documents qui l’accompagnent signie que les déchets d'équipements électriques et électroniques (DEEE) ne doivent pas être mélangés aux déchets ménagers. Pour assurer un traitement, une récupération et un recyclage appropriés, veuillez déposer ce produit dans l’un des points de collecte désignés. Une élimination appropriée de ce produit permettra d’économiser les ressources et de prévenir les potentiels eets néfastes sur la santé et l’environnement, ce qui serait impossible sans une gestion adéquate des déchets. DÉCLARATION DE CONFORMITÉ DE L’UNION EUROPÉENNE Le soussigné, Rain Bird Corporation, déclare que l'équipement radioélectrique du type RC2-230V et ARC8-230V est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.rainbird.com/RegulatoryCompliance

• Puissance maximale de la fréquence radio: 19,22dBm• Fréquence de fonctionnement: 2 402 - 2 480 MHz SPÉCIFICATIONS
• Déconnexion électronique lors du fonctionnement• Tension d'impulsion nominale: 2 500V∿CONNECT120 VA CRESETACCESSORY1234567824VAC SEN S
