NÁVOD K OBSLUZE RC2 RAIN BIRD

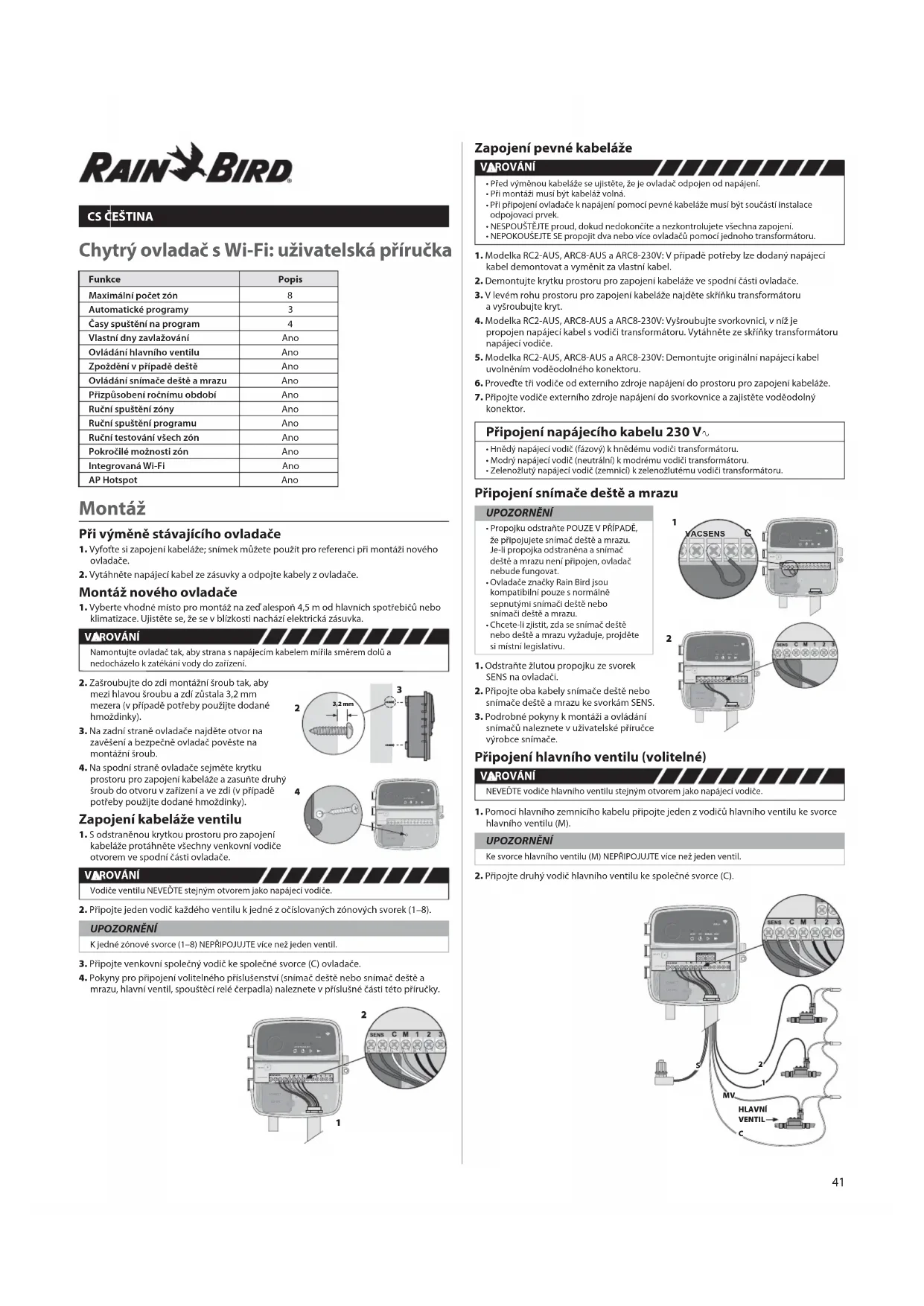

Chytrý ovladač s Wi-Fi: uživatelská příručka

Funkce	Popis
Maximální počet zón	8
Automatické programy	3
Časy spuštění na program	4
Vlastní dny zavlažování	Ano
Ovládání hlavního ventílu	Ano
Zpoždění v případě deště	Ano
Ovládání snímače deště a mrazu	Ano
Přízpůsobení ročnímu období	Ano
Ruční spuštění zóny	Ano
Ruční spuštění programu	Ano
Ruční testování všech zón	Ano
Pokročilé možnosti zón	Ano
Integrovaná Wi-Fi	Ano
AP Hotspot	Ano

Montáž

Při výměně stávajícího ovladače

1. Vyfoťe si zapojení kabeláže; snímek můžete použít pro referenci při montáži nového ovladače.
2. Vytáhněte napájecí kabel ze zásuvky a odpojte kabely z ovladače.

Montáž nového ovladače

1. Vyberte vhodné místo pro montáž na zed'alespoň 4,5 m od hlavních spotřebičů nebo klimatizace. Ujistěte se, že se v blízkosti nachází elektrická zásuvka.

VAROVÁNÍ

Namontujte ovladač tak, aby strana s napájecím kabelem mířila směrem dolů a nedocházelo k zatékání vody do zařízení.

1. Zašroubujte do zdi montážní šroub tak, aby mezi hlavou šroubu a zdí zůstala 3,2 mm mezera (v připadě potřeby použijte dodané hmoždinky).
2. Na zadní straně ovladače najděte otvor na zavěšení a bezpečně ovladač pověste na montážní šroub.
3. Na spodní straně ovladače sejměte krytku prostoru pro zapojení kabeláže a zasuňte druhý šroub do otvoru v zařízení a ve zdi (v případě potřeby použijte dodané hmoždinky).

Zapojení kabeláže ventilu

1. S odstraněnou krytkou prostoru pro zapojení kabeláže protáhněte všechny venkovní vodiče otvorem ve spodní části ovladače.

4

VAROVÁNÍ

Vodiče ventilu NEVEĐTE stejným otvorem jako napájecí vodiče.

1. Připojte jeden vodič každého ventilu k jedné z očislovaných zónových svorek (1–8).

UPOZORNĚNÍ

K jedné zónové svorce (1–8) NEPRIPOJUJTE více než jeden ventil.

1. Připojte venkovní společný vodič ke společné svorce (C) ovladače.
2. Pokyny pro připojení volitelného příslušenství (snímač deště nebo snímač deště a mrazu, hlavní ventil, spouštěcí relé čerpadla) naleznete v příslušné části této příručky.

1 2 SENS C M 1 2 3

Zapojení pevné kabeláže

VAROVÁNÍ

• Před výměnou kabeláže se ujlistěte, že je ovladač odpojen od napájeni.
• Při montáži musí být kabeláž volná.
• Při připojení ovladače k napájení pomocí pevné kabeláže musí být součástí instalace odpojovaci prvek.
  • NESPOUŠTĚJTE proud, dokud nedokončite a nezkontrolujete všechna zapojení.

• NEPOKOUŠEJTE SE propojit dva nebo více ovladačů pomocí jednoho transformátoru.

• Modelka RC2-AUS, ARC8-AUS a ARC8-230V: V prípadě potřeby lze dodaný napájecí kabel demontovat a vyměnit za vlastní kabel.

• Demontujte krytku prostoru pro zapojení kabeláže ve spodní části ovladače.
• V levém rohu prostoru pro zapojení kabeláže najděte skřiňku transformátoru a vysroubujte kryt.
• Modelka RC2-AUS, ARC8-AUS a ARC8-230V: Vyšroubujte svorkovnici, v níž je propojen napájecí kabel s vodiči transformátoru. Vytáhněte ze skříňky transformátoru napájecí vodiče.
• Modelka RC2-AUS, ARC8-AUS a ARC8-230V: Demontujte originální napájecí kabel uvolněním voděodolného konektoru.
• Provedte tri vodiče od externího zdroje napájení do prostoru pro zapojení kabeláže.
• Připojte vodiče externího zdroje napájení do svorkovnice a zajistěte voděodolný konektor.

Připojení napájecího kabelu 230 V.

• Hnědý napájecí vodič (fázový) k hnědému vodiči transformátoru.
- Modrý napájecí vodič (neutrální) k modrému vodiči transformátoru.
• Zelenožlutý napájecí vodič (zemnici) k zelenožlutému vodiči transformátoru.

Připojení snímače deště a mrazu

UPOZORNĚNÍ

• Propojku odstraňte POUZE V PŘÍPADĚ, že připojujete snímač deště a mrazu. Je-li propojka odstraněna a snímač deště a mrazu není připojen, ovladač nebude fungovat.
• Ovladače značky Rain Bird jsou kompatibilní pouze s normálně sepnutými snimači deště nebo snimači deště a mrazu.

• Chcete-li zjistit, zda se snímač deště nebo deště a mrazu vyžaduje, projděte si místní legislativu.

• Odstraňte žlutou propojku ze svorek SENS na ovladači.

• Připojte oba kabely snímače deště nebo snímače deště a mrazu ke svorkám SENS.
• Podrobné pokyny k montáži a ovládání snímačů naleznete v uživatelské příručce výrobce snímače.

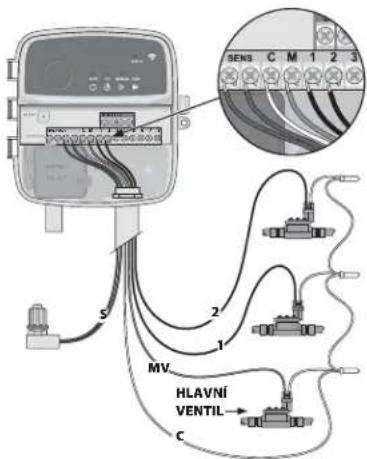

Připojení hlavního ventilu (volitelné)

VAROVÁNÍ

NEVEĐTE vodiče hlavního ventilu stejným otvorem jako napájecí vodiče.

1. Pomoci hlavního zemnicího kabelu připojte jeden z vodičů hlavního ventilu ke svorce hlavního ventilu (M).

UPOZORNĚNÍ

Ke svorce hlavního ventilu (M) NEPRIPOJUJTE více než jeden ventil.

1. Připojte druhý vodič hlavního ventilu ke společné svorce (C).

SENS C M 1 2 3 S 2 1 MV. HLAVNÍ VENTIL C

Připojení hlavního ventilu (volitelné)

VAROVÁNÍ

NEVEĐTE vodiče hlavního ventilu stejným otvorem jako napájecí vodiče.

UPOZORNĚNÍ

- Spouštěci relé čerpadla se připojuje k ovladači stejným způsobem jako hlavní ventil, ale připojeni ke zdroji vody se liší. - Napájení čerpadla NENÍ součásti tohoto ovladače. Relé je nutné zapojit podle pokynů výrobce čerpadla.

1. Pomoci hlavního zemniciho kabelu připojte jeden z vodičů spouštěcího relé čerpadla ke svorce hlavního ventilu (M).
2. Připojte druhý vodič spouštěcího relé čerpadla ke společné svorce (C).
3. Chcete-li zabránit potenciálnímu poškození čerpadla v důsledku přírazení časů spuštění nevyužívaným zónám, připojte krátkou propojku ze všech nevyužívaných zónových svorek k nejbližší použité zónové svorce.
4. Podrobné pokyny k montáži a ovládání spouštěcího relé čerpadla naleznete v uživatelské příručce výrobce čerpadla.

Připojení napájení

• Ovladač lze namontovat ve vnitřním i venkovním prostředí (je-li zapojen do elektrické zásuvky odolné proti vodě).
• Součástí ovladače je vnitřní transformátor, který slouží ke snížení napájecího napětí z 230 V. na 24 V.. Je nutné připojit napájecí vodiče ke třem vodičům transformátoru (fázovému, neutrálnímu a zemnicímu). Pokyny viz část „Zapojení pevné kabeláže“.

VAROVÁNÍ

• Elektrický proud může způsobit vážné nebo smrtelné zranění. Před připojením napájecích vodičů se ujistěte, že je napájení VYPNUTO.
- NEZAPOJUJTE ovladač do sitě, dokud nedokončite a nezkontrolujete všechna elektrická připojení.
- Před připojením/odpojením vodičů na ovladačí odpojte nebo vypněte externí zdroj napájení.

Programování

Přidání nového ovladače do aplikace Rain Bird

1. Před montáží nového ovladače zkontrolujte signál Wi-Fi.
2. Zkontrolujte silu signálu na ovladači (alespoň dva sloupce).
3. Podle potřeby namontujte ovladač bliže k routeru nebo zesilovací signálu.
4. Stáhněte si a spustte aplikaci Rain Bird.

Stáhnout v App Store

ROZJEĐTE TO Google Play

1. Výběrem možnosti „Add Controller“ (Přidat ovladač) spustte průvodce nastavenim.

Nastavení data a času

• Když je ovladač připojen k siti Wi-Fi, automaticky nastavi datum a čas dle nastaveni mistni sitė. Při výpadku napájení se datum a čas obnoví na nastaveni misti sitė.
• Pokud není při nastavení k dispozici místí síť Wi-Fi a ovladač je připojen k aplikaci Rain Bird v režimu AP Hotspot, vrátí se ovladač na datum a čas podle nastavení mobilního zařízení. V případě výpadku napájení pak bude nutné datum a čas ručně resetovat opětovným připojením ovladače k mobilnímu zařízení prostřednictvím režimu AP Hotspot.

Vytvoření plánu zavlažování

1. PŘIDÁNÍ PROGRAMŮ: Na tomto ovladačí lze nastavit tri programy (A, B a C). Základní programy obsahují pokyny týkající se dnů zavlažování, času spuštění a doby trvání. V aplikaci Rain Bird můžete přidat nový program výběrem „+ PGM” a dostupného programu.

UPOZORNĚNÍ

• Pří prvním připojení k ovladačí bude v aplikací nastavený výchozí program přířazený ovladačí. Program můžete zachovat, změnit nebo nastavit nový program.
• Programováni se ukládá v energeticky nezávislé paměti a zůstává uloženo v ovladači i při výpadku napájení.

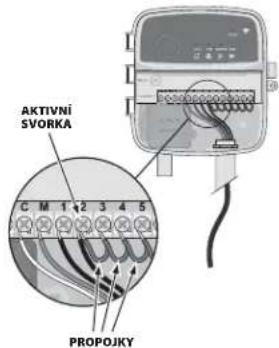

AKTIVNÍ SVORKA C M 1 2 3 4 5 PROPOJKY

1. NASTAVENÍ ČASÚ SPUŠTĚNÍ PROGRAMŮ: TTento ovladač může využívat až čtyří nezávislé časy spuštění na program. Čas (nebo časy) určují, kdy se program spusti. Každý čas spuštění se v rámci programu vztahuje na každou zónu a příslušnou dobu trvání.

• V aplikaci Rain Bird prídejte čas spuštění programu výběrem ikony +
• Výběrem ikony⊕ zvolte zónu (zóny) a doby trvání zavlažování pro daný čas spuštění.

UPOZORNĚNÍ

Časy spuštění platí pro celý program, nikoliv jednotlivé zóny. V závislosti na požadavcích na zavlažování lze přířadit programu více časů spuštění. Po nastavení času spuštění zahájí ovladač cyklus zavlažování v první zóně a postupně přejde k dalším zónám v programu.

1. NASTAVENÍ DNÚ ZAVLAŽOVÁNÍ: Dny zavlažování představují konkrétní dny v týdnu, během kterých probíhá zavlažování.

V aplikaci Rain Bird můžete nastavit frekvenci zavlažování výměrem možnosti Odd (liché dny v týdnu), even (sudé dny v týdnu), Custom (vlastní) nebo Cyclic (specifické intervaly).

UPOZORNĚNÍ

Dny v týdnu platí pro celý program, nikoliv jednotlivé zóny.

1. PŘIZPŮSOBENÍ DLE ROČNÍCH OBDOBÍ Tato funkce upraví dobu zavlažování (v procentech) pro všechny zóny přiřazené k časům spuštění v programu. Můžete ji ručně nastavit v aplikaci Rain Bird pomocí posuvníku v nastavení programu.

UPOZORNĚNÍ

- Aby bylo možné provádět automatické změny, musí být ovladač připojen k síti Wi-Fi. - Hodnota přízpůsobení 100 % vyjadřuje zavlažování během průměrně nejteplějšího období roku, także i když během letních dnů zaživáte teplé počasi, nemusi být tato hodnota nad 100 %.

1. ZPOŽDĚNÍ V PŘÍPADĚE DEŠTĚ: V aplikace Rain Bird můžete v připadě deště ručně vypnout automatické zavlažování na pevný počet dnů, a to i tehdy, když nepoužíváte snímač deště.

• Výběrem ikony 📃 v nastavení ovladače pozastavíte zavlažování až na 14 dnů.
- Pomocí posuvníku nastavte zpoždění automatického zavlažování.
• Výběrem možnosti „Save“ uložte nastavení.

UPOZORNĚNÍ

Maximální doba trvání zpoždění je 14 dnů. Po uplynuti této doby se automatické zavlažování opět spustí dle naprogramovaného plánu.

Ruční zavlažování

NA OVLADAČI

• Chcete-li spustit ručni zavlažování, stiskněte tlačitko.

• Ve výchozím nastavení poběží každá zóna po dobu 10 minut. Dobu zavlažování můžete ponechat nebo změnit v aplikaci Rain Bird.

• Blikání LED signalizuje, která zóna je aktivní.

• Chcete-li přejít na další zónu, stiskněte tlačítko.
• Chcete-li na ovladači zastavit ruční zavlažování, stiskněte tlačítko ⏻.

V APLIKACI RAIN BIRD

• Chcete-li spustit ruční zavlažování, vyberte ikonu ^ a vyberte předvolby ručního zavlažování.
• Chcete-li přejít na další zónu, vyberte ikonu ^D l.
• Chcete-li v aplikaci Rain Bird zastavit ruční zavlažování, vyberte ikonu ■.

Automatické zavlažování

NA OVLADAČI

UPOZORNĚNÍ

Pří ovládání v automatickém režimu se každý program postupně aktivuje dle časů spuštění, dnů zavlažování a časů zavlažování pro každou zónu, až do ukončení veškerého naplánovaného zavlažování.

• Stisknutím spustíte automatické zavlažování dle naplánovaného programu (programů).
  • Blikáni LED signalizuje aktivní zónu.
• Chcete-li přejít na další zónu, stiskněte tlačitko ►.
• Chcete-li na ovladači zastavit automatické zavlažováni, stiskněte tlačitko ⏻.

V APLIKACI RAIN BIRD

V aplikaci Rain Bird je možné přepínat mezi automatickým zavlažovánima stavem Vypnuto.

1 2 3 4 5 6 7 RAIN BIRD. 8

DVÍŘKA OVLADAČE:

Odnímatelná dvířka sloužící jako ochrana před nepříznivým počasím.

AUTO (AUTOMATICKÉ ZAVLAŽOVÁNÍ):

Zavlažování probíhá automaticky dle naprogramovaných plánů.

OFF (VYPNUTO):

Okamžitě zruší veškeré aktivní zavlažování a deaktivuje automatické zavlažování.

4 MANUAL (RUČNÍ ZAVLAŽOVÁNÍ):

Okamžitě spustí zavlažování pro všechny zóny v nastaveném pořadí.

NEXT (PŘECHOD NA DALŠÍ ZÓNU):

Přejde na další zónu v pořadí

REŽIMY PÁROVÁNÍ:

Přepiná mezi režimy párováni AP Hotspot a Wi-Fi.

PROSTOR PRO ZAPOJENÍ KABELÁŽE:

Obsahuje skříňku transformátoru a svorkovnici pro připojení vodičů zón ventilu a volitelného příslušenství.

NAPÁJECÍ KABEL (MODEL RC2-AUS, ARC8-AUS a ARC8-230V):

Kabel pro připojení ke zdroji střídavého napětí, délka 1,8 m

Technická podpora

Potřebujete-li pomoc s nastavením nebo obsluhou chytrého ovladače s Wi-Fi značky Rain Bird, kontaktujte naši bezplatnou telefonickou technickou podporu na čísle1-800-RAIN BIRD (800-724-6247) nebo navštivte web www.rainbird.com. Podrobnosti a pokyny pro řešení problémů zobrazite naskenováním tohoto QR kódu.

Stav LED na ovladači

LED	ACTION
Modré blikání LED STATUS Režim rychlého párování
Červené a zelené blikání LED STATUS Režim vysilání funkce AP Hotspot
Zelené svícení LED STATUS Režim vysilání Wi-Fi
Červené blikání LED STATUS Nepřipojeno
Zelené svícení LED AUTO Automatické zavlažování aktivní
Červené svícení LED OFF Ovladač je vypnutý
Zelené blikání LED MANUAL Ruční zavlažování je aktivní

Bezpečnostní pokyny

⚠️ VAROVÁNÍ

Toto zařízení není určeno pro osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi či nedostatkem zkušenosti a znalosti, pokud jim nebyl poskytnut dohled nebo instrukce k použití zařízení osobou zodpovědnou za jejich bezpečnost. Zajistěte, aby si děti se zařízením nehrály.

Dojde-II k poškození napájecího kabelu u modelu RC2-AUS, ARC8-AUS nebo ARC8-230V musí být tento kabel vyměněn výrobcem, pracovníkem servlsu nebo osobou s obdobnou kvalifikací, aby se předešlo riziku.

Speciální opatrnosti je nutné dbát, jsou-li vodiče ventilu umístěny v blízkosti jiných vodičů (např. pro venkovní osvětlení nebo jiné elektrické systémy) nebo jsou-li s jinými vodiči vedeny.

Pečlivě oddělte a izolujte všechny vodiče a vyhněte se poškození izolace vodičů během montáže. Zkrat mezi vodiči ventilu a zdrojem napájeni může způsobit poškození ovladače a nebezpeči požáru.

UPOZORNĚNÍ

Při montáži tohoto zařízení je nutné zachovat vzdálenost alespoň 20 cm od ostatních osob. Ovladač nesmí být namontován ani provozován na stejném místě jako jiné vysilače nebo zařízení s anténou.

NOTICE

Při provedení změn nebo úprav, které nebyly výslovně schváleny společností Rain Bird, může oprávnění uživatele k provozu tohoto zařízení pozbýt svou platnost.

Používejte pouze příslušenství schválené společností Rain Bird. Neschválená zařizení mohou poškodit ovladač a zneplatnit záruku.

Veškerá elektrická zapojení a kabeláz musí odpovidat místní legislativé. Některé předpisy požadují, aby práce spovljeící s napájením prováděl pouze certifikovaný elektrotechnik. Montáz ovladače by měl provádět pouze odborník. Potřebujete-li další informace, seznamte se s místními předpisy.

LIKVIDACE ELEKTRONICKÉHO ODPADU

Tento symbol na produktu a/nebo v doprovodné dokumentaci znači, že po ukončení životnosti nesmí být elektrické a elektronické zařízení (OEEZ) likvidováno s komunálním odpadem. Odevzdejte je na určeném sběrném místě, istí jeho správné zpracování, využiti a recyklaci. Správnou likvidaci produktu se k štěření přírodních zdrojů a pomáháte předcházet možnemu negativnímu vlivní prostředí a zdraví osob souvisejícímu s nesprávným nakládáním s odpadem.

EU PROHLÁŠENÍ O SHODĚ

Společnost Rain Bird Corporation timto prohlašuje, že rádiová zařízení typu RC2-230V a ARC8-230V jsou v souladu se směrnici 2014/53/EU.

Plné znění EU prohlášení o shodě je k dispozici na adrese: www.rainbird.com/RegulatoryCompliance

- Maximální radiofrekvenční výkon: 19,22 dBm - Provozní kmitočtové pásmo: 2402–2480 MHz

SPECIFIKACE

- Elektronické odpojení při provozu - Jmenovité Impulsní napětí: 2 500 V.
