MANUAL DE UTILIZADOR RC2 RAIN BIRD

MODOS DE EMPAREJAMIENTO:

AVANZAMENTO ALLA ZONA SUCCESSIVA:

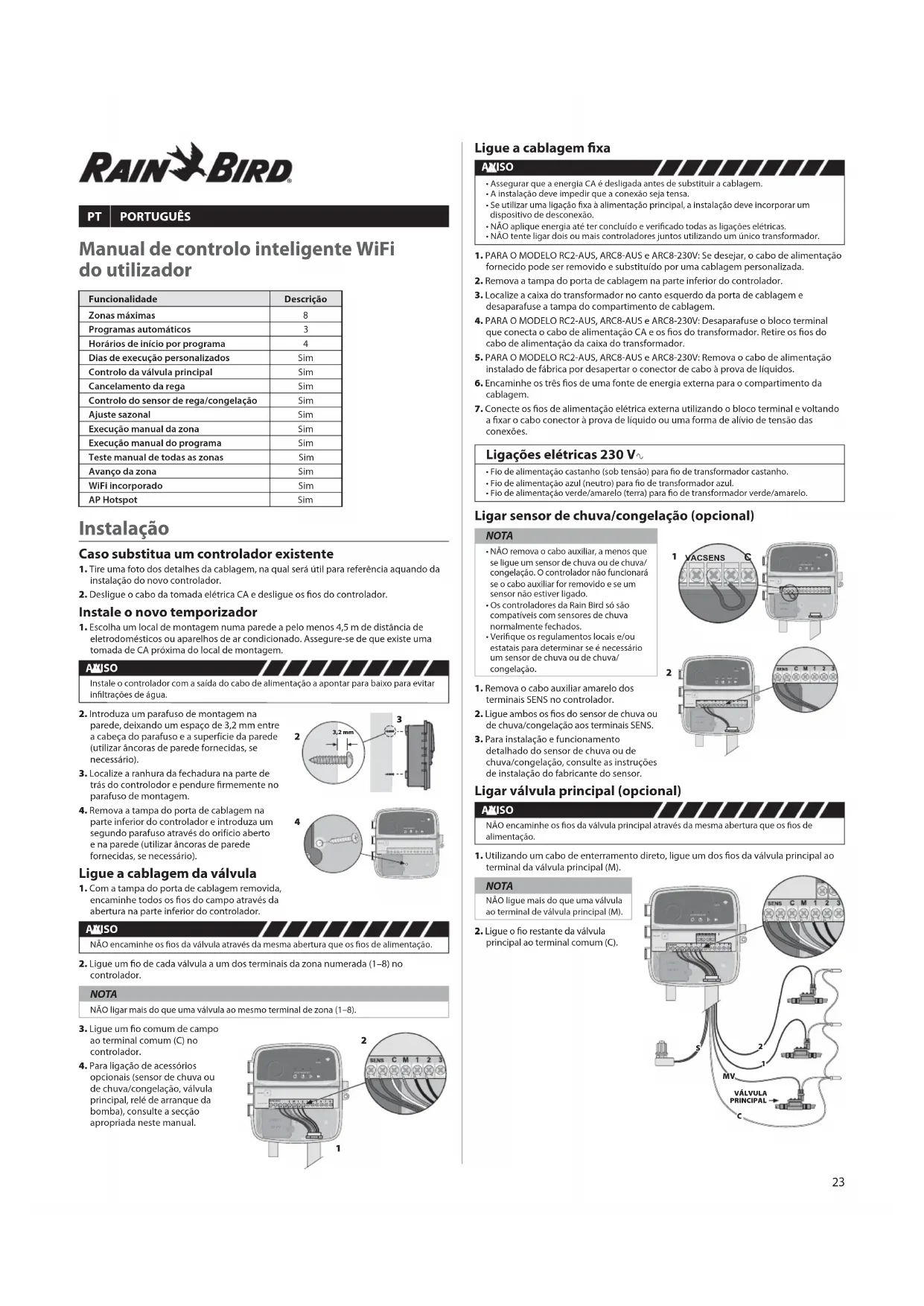

Funcionalidade	Descrição
Zonas máximas	8
Programas automáticos	3
Horários de início por programa	4
Dias de execução personalizados	Sim
Controlo da válvula principal	Sim
Cancelamento da rega	Sim
Controlo do sensor de rega/congelação	Sim
Ajuste sazonal	Sim
Execução manual da zona	Sim
Execução manual do programa	Sim
Teste manual de todas as zonas	Sim
Avanço da zona	Sim
WiFi incorporado	Sim
AP Hotspot	Sim

Instalação

Caso substitua um controlador existente

1. Tire uma foto dos detalhes da cablagem, na qual será útil para referência aquando da instalação do novo controlador.
2. Desligue o cabo da tomada elétrica CA e desligue os fios do controlador.

Instale o novo temporizador

1. Escolha um local de montagem numa parede a pelo menos 4,5 m de distância de eletrodomésticos ou aparelhos de ar condicionado. Assegure-se de que existe uma tomada de CA próxima do local de montagem.

AISO

Instale o controlador com a saída do cabo de alimentação a apontar para baixo para evitar infiltrações de água.

1. Introduza um parafuso de montagem na parede, deixando um espaço de 3,2 mm entre a cabeça do parafuso e a superfície da parede (utilizar âncoras de parede fornecidas, se necessário).
2. Localize a ranhura da fechadura na parte de trás do controlodor e pendure firmemente no parafuso de montagem.
3. Remova a tampa do porta de cablagem na parte inferior do controlador e introduza um segundo parafuso através do orifício aberto e na parede (utilizar âncoras de parede fornecidas, se necessário).

Ligue a cablagem da válvula

1. Com a tampa do porta de cablagem removida, encaminhe todos os fios do campo através da abertura na parte inferior do controlador.

AMISO

NÃO encaminhe os fios da válvula através da mesma abertura que os fios de alimentação.

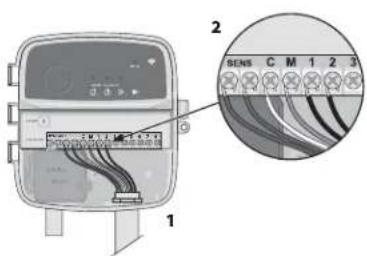

1. Ligue um fio de cada válvula a um dos terminais da zona numerada (1–8) no controlador.

NOTA

NÃO ligar mais do que uma válvula ao mesmo terminal de zona (1-8).

1. Ligue um fio comum de campo ao terminal comum (C) no controlador.
2. Para ligação de acessórios opcionais (sensor de chuva ou de chuva/congelação, válvula principal, relé de arranque da bomba), consulte a secção apropriada neste manual.

1 2 SENS C M 1 2 3

Ligue a cablagem fixa

AMISO

• Assegurar que a energia CA é desligada antes de substituir a cablagem.
• A instalação deve impedir que a conexão seja tensa.
• Se utilizar uma ligação fixa à alimentação principal, a instalação deve incorporar um dispositivo de desconexão.
• NÃO aplique energia até ter concluído e verificado todas as ligações elétricas.

• NÃO tente ligar dois ou mais controladores juntos utilizando um único transformador.

• PARA O MODELO RC2-AUS, ARC8-AUS e ARC8-230V: Se desejar, o cabo de alimentação fornecido pode ser removido e substituído por uma cablagem personalizada.

• Remova a tampa do porta de cablagem na parte inferior do controlador.
• Localize a caixa do transformador no canto esquerdo da porta de cablagem e desaparafuse a tampa do compartimento de cablagem.
• PARA O MODELO RC2-AUS, ARC8-AUS e ARC8-230V: Desaparafuse o bloco terminal que conecta o cabo de alimentação CA e os fios do transformador. Retire os fios do cabo de alimentação da caixa do transformador.
• PARA O MODELO RC2-AUS, ARC8-AUS e ARC8-230V: Remova o cabo de alimentação instalado de fábrica por desapertar o conector de cabo à prova de líquidos.
• Encaminhe os três fios de uma fonte de energia externa para o compartimento da cablagem.
• Conecte os fios de alimentação elétrica externa utilizando o bloco terminal e voltando a fixar o cabo conector à prova de líquido ou uma forma de alívio de tensão das conexões.

Ligações elétricas 230 V

• Fio de alimentação castanho (sob tensão) para fio de transformador castanho.
• Fio de alimentação azul (neutro) para fio de transformador azul.
• Flo de alimentação verde/amarelo (terra) para fio de transformador verde/amarelo.

Ligar sensor de chuva/congelação (opcional)

NOTA

• NÃO remova o cabo auxiliar, a menos que se ligue um sensor de chuva ou de chuva/congelação. O controlador não funcionará se o cabo auxiliar for removido e se um sensor não estiver ligado.
• Os controladores da Rain Bird só são compatíveis com sensores de chuva normalmente fechados.

• Verifique os regulamentos locais e/ou estatais para determinar se é necessário um sensor de chuva ou de chuva/congelação.

• Remova o cabo auxiliar amarelo dos terminais SENS no controlador.

• Ligue ambos os fios do sensor de chuva ou de chuva/congelação aos terminais SENS.
• Para instalação e funcionamento detalhado do sensor de chuva ou de chuva/congelação, consulte as instruções de instalação do fabricante do sensor.

NÃO encaminhe os fios da válvula principal através da mesma abertura que os fios de alimentação.

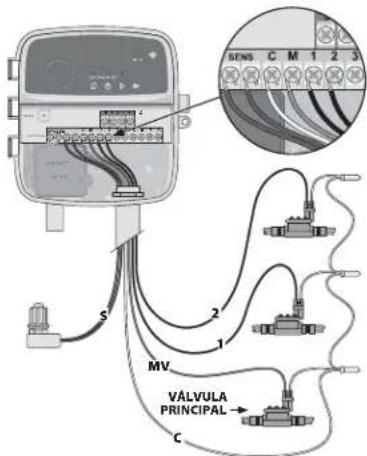

1. Utilizando um cabo de enterramento direto, ligue um dos fios da válvula principal ao terminal da válvula principal (M).

NOTA

NÃO ligue mais do que uma válvula ao terminal de válvula principal (M).

1. Ligue o fio restante da válvula principal ao terminal comum (C).

NÃO encaminhe os fios do relé de arranque da bomba através da mesma abertura que os fios de alimentação.

NOTA

1. Utilizando um cabo de enterramento direto, ligue um dos fios da válvula principal ao terminal da válvula principal (M).
2. Ligue o fio restante do relé de arranque da bomba ao terminal comum (C).
3. Para evitar possíveis danos na bomba, no caso de os horários de funcionamento serem atribuídos a zonas não utilizadas, ligue um fio auxiliar curto de todos os terminais de zona não utilizados ao terminal de zona em uso mais próximo.
4. Para instalação e operação detalhada do relé de arranque da bomba, consulte as instruções de instalação do fabricante da bomba.

Ligar à alimentação

• O controlador pode ser instalado dentro ou fora de casa (se ligado a uma tomada externa à prova de int
• O controlador tem um transformador interno que reduz o fornecimento de voltagem de 230 V v para 24 V v . Terá de conectar os fios de alimentação elétrica aos três fios do transformador (tensão, neutro, terra). Consulte a secção "Conectar cablagem fixa" para detalhes de instalação.

AVISO

• O choque elétrico pode causar ferimentos graves ou morte. Assegure-se que a alimentação elétrica é desligada antes de ligar os fios de alimentação.
• NÃO ligue ou aplique energia ao controlador até ter concluído e verificado todas as ligações elétricas.
• Desligue ou desligue a fonte de alimentação externa antes de ligar ou desligar os fios ao controlador.

TERMINAL ATIVO C M T 2 3 4 5 FIOS AUXILIARES

Programação

Adicionar um novo controlador na aplicação Rain Bird

1. Antes de colocar um novo controlador, verifique o sinal WiFi no local do controlador.

- Verifique a força mínima do sinal de duas barras no controlador.

- Coloque o controlador mais próximo do router ou adicione um intensificador de sinal, se necessário.

1. Descarregue a aplicação Rain Bird.

1. Seleccione "Adicionar controlador" para iniciar o assistente de configuração.

Definir a data e hora

• Quando o controlador está ligado ao WiFi, este definirá automaticamente a data e a hora de acordo com as definições da rede WiFi local. Em caso de corte de energia, a data e a hora serão predefinidas de acordo com as configurações da rede de WiFi.
• Se uma rede WiFi local não estiver disponível durante a configuração e o controlador estiver ligado à aplicação Rain Bird em modo AP Hotspot, o controlador ficará por defeito com a data e a hora das definições do dispositivo móvel. Em caso de corte de energia, a data e a hora terão de ser definidas manualmente ligando novamente o controlador ao seu dispositivo móvel através do modo AP Hotspot.

Criar um horário de rega

1. ADICIONAR PROGRAMA(S): Este controlador é programado utilizando até três programas (A, B e C). Os programas básicos incluem instruções sobre dias de rega, horários de início, dias de rega e durações.

Na aplicação Rain Bird, adicione um novo programa por selecionar + PGM e um programa disponível.

NOTA

- Na primeira vez que se ligar ao controlador, a aplicação móvel da Rain Bird refletirá o programa predefinido atribuído ao controlador. Pode optar por manter, alterar, ou definir um novo programa nessa altura. - A programação é armazenada em memória não volátil e permanecerá no controlador no caso de uma falha de energia.

1. DEFINIR HORÁRIO(S) DE INÍCIO DO PROGRAMA: Este controlador é programado para utilizar até quatro horários de início independentes por programa. O(s) horário(s) de início é a hora do dia em que o programa irá começar. Cada horário de início irá operar cada zona durante a sua duração programada dentro desse programa.

2. Na aplicação Rain Bird, adicione um horário de início do programa, selecionando o ícone⊕.

3. Defina a(s) zona(s) e a(s) duração(ões) da rega associada(s) à hora de início, selecionando o ícone (+).

NOTA

Os horários de início aplicam-se a todo o programa e não a zonas individuais. Dependendo das necessidades de paisagismo, podem ser atribuídos múltiplos horários de início para esse programa. Uma vez definido o horário de início, o controlador inicia o ciclo de rega com a primeira zona; as outras zonas do programa seguem em sequência.

1. DEFINIR DIAS DE EXECUÇÃO DO PROGRAMA: Os dias de execução são os dias específicos da semana em que ocorre a rega.

Na aplicação da Rain Bird, defina a frequência de rega selecionando Ímpares (dias da semana), Pares (dias da semana), Personalizados ou Cíclicos (intervalos específicos).

NOTA

Os dias de rega aplicam-se a todo o programa e não a zonas individuais.

1. O AJUSTE SAZONAL altera a duração da rega (em percentagem) para todas as zonas associadas aos horários de funcionamento num programa individual. Isto pode ser ajustado manualmente na aplicação Rain Bird utilizando o controlo de deslize nas definições do programa.

NOTA

- O controlador deve ser ligado a WiFi para fazer ajustes automáticos.

- Um valor de ajustamento de 100% é representativo da irrigação durante a época mais quente média do ano, logo mesmo que esteja a experienciar tempo quente num dia de verão, poderá não ver um ajuste acima dos 100%.

1. CANCELAMENTO DA REGA: Na aplicação da Rain Bird, desligue manualmente a rega automática durante um número fixo de dias quando chove, mesmo sem um sensor de chuva.

2. Suspenda a rega até 14 dias, selecionando o ícone 📋 nas definições do controlador.

3. Deslize a barra para o número de dias desejado para cancelar a rega automática.
4. Seleccione "Guardar" para guardar a configuração.

NOTA

O número máximo de dias para cancelar a rega é de 14. Após os dias expirarem, a Irrigação automática recomeçará de acordo com o horário programado.

Rega manual

NO CONTROLADOR

• Para iniciar a rega manual, prima o botão
• Por defeito, cada zona funcionará durante 10 minutos; pode optar por manter ou alterar a duração da rega na aplicação Rain Bird.
• A luz LED a piscar dará indicação para que zona está ativa.
• Para avançar para a zona seguinte, prima o botão
• Para parar a rega manual no controlador, prima o botão ^1

NA APLICAÇÃO RAIN BIRD

• Para iniciar a rega manual, selecione o ícone ^o e as preferências de rega manual.
• Para avançar para a zona seguinte, selecione o ícone.
• Para parar a rega manual na aplicação Rain Bird, selecione o ícone.

Rega automática

NO CONTROLADOR

NOTA

Ao funcionar em modo automático, cada programa funcionará de acordo com os horários de início, dias de funcionamento, e horários de funcionamento para cada zona em sequência, até que toda a rega programada tenha sido executada.

• Prima para iniciar a rega automática de acordo com o(s) programa(s) estipulado(s).
• A luz LED a piscar dará indicação para que zona está ativa.
• Para avançar para as zonas seguintes, prima o botão
• Para parar a rega automática no controlador, prima o botão ⏻.

NA APLICAÇÃO RAIN BIRD

A aplicação Rain Bird oferece a hipótese de alternar entre o estado de rega automática e o estado de desativação.

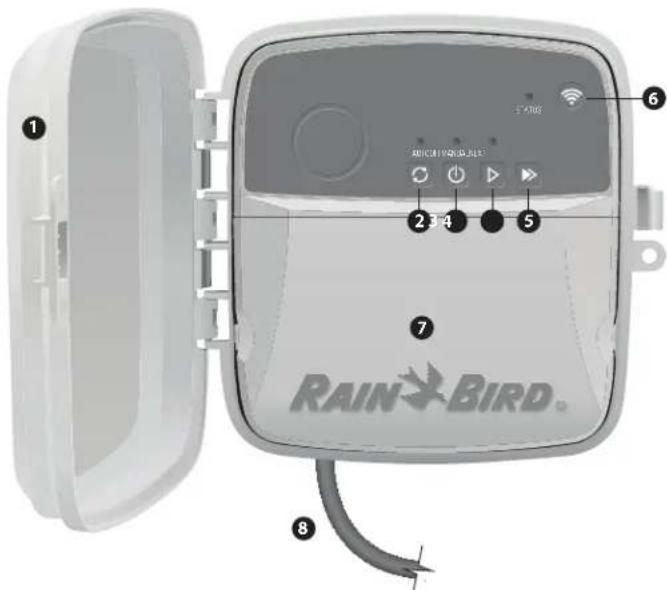

1 2 3 4 5 6 7 RAIN BIRD 8

PORTA DO CONTROLADOR:

Porta amovível para proteção contra intempéries

REGA AUTOMÁTICA:

A rega é feita automaticamente, de acordo com os horários programados

DESLIGADO:

Cancele imediatamente todas as atividades de rega ativas e desative a irrigação automática

REGA MANUAL:

Comece a regar imediatamente todas as zonas de forma sequencial

AVANÇAR PARA A ZONA SEGUINTE:

Avançar para a zona seguinte em sequência

MODOS DE EMPARELHAMENTO:

Alterna entre o modo AP Hotspot e o modo de emparelhamento por WiFi

PORTA DE CABLAGEM:

Contém a caixa do transformador e o bloco terminal para ligar os fios da zona de válvulas e acessórios opcionais

CABO DE ALIMENTAÇÃO (PARA O MODELOS RC2-AUS, ARC8-AUS e ARC8-230V):

Cabo de alimentação CA com 1,8 m

Apoio Técnico

Para ajuda na instalação ou funcionamento do Controlador Inteligente WiFi da Rain Bird, contacte o Apoio Técnico gratuito da Rain Bird: 1-800-RAIN BIRD (800-724-6247) ou visite www.rainbird.com. Para mais informações, incluindo a resolução de problemas, digitalize o código QR:

Estado da luz LED no controlador

Luz LED AÇÃO
STATUS azul intermitente Modo de transmissão rápida por pares
STATUS vermelho e verde alternado Modo de transmissão AP Hotspot
STATUS verde sólido Modo de transmissão WiFi
STATUS vermelho intermitente Desligado
AUTO verde sólido Rega automática ativa
OFF vermelho sólido Controlador desligado
MANUAL verde intermitente Rega manual ativa

Informações de segurança

ANISO

Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidade física, sensorial ou mental reduzida, ou com falta de experiência e conhecimentos, a menos que tenham recebido supervisão ou instruções relativas à utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

Para o modelos RC2-AUS, ARC8-AUS e ARC8-230V, caso o cabo de alimentação esteja danificado, este deve ser substituído pelo fabricante, pelo seu agente de serviço ou por pessoas com qualificações semelhantes, a fim de evitar um perigo.

Devem ser tomadas precauções especiais quando os fios das válvulas estão localizados adjacentes a, ou partilham uma conduta com outros fios, tais como os utilizados para Iluminação palsagística ou outros sistemas elétricos.

Separar e isolar cuidadosamente todos os condutores, tendo o cuidado de não danificar o isolamento do fio durante a instalação. Um "curto" (contacto) elétrico entre os fios da válvula e outra fonte de energia pode danificar o controlador e criar risco de incêndio.

CAIDADO

Este dispositivo deve ser instalado para proporcionar uma distância de separação de pelo menos 20 cm de todas as pessoas e não deve ser co-localizado ou funcionar em conjunto com qualquer outra antena ou transmissor.

NOTA

Alterações ou modificações não expressamente aprovadas pela Rain Bird podem anular a autoridade do utilizador para operar o equipamento.

Utilizar apenas dispositivos acessórios aprovados pela Rain Bird. Os dispositivos não aprovados podem danificar o controlador e anular a garantia.

Todas as ligações elétricas e ligações de cabos devem estar em conformidade com os códigos locais de construção. Alguns códigos locais exigem que apenas um eletricista licenciado ou certificado possa instalar energia. Apenas pessoal profissional deve instalar o controlador. Verifique os seus códigos de construção locais para orientação.

ELIMINAÇÃO DE RESÍDUOS ELETRÓNICOS

Este símbolo no produto e/ou nos documentos que acompanham o produto significa que o fim da vida útil do equipamento elétrico e eletrônico (REEE) não deve ser misturado com os resíduos domésticos. Para um tratamento, recuperação e reciclagem adequados, levar este produto a pontos de recolha designados. A eliminação correta deste produto ajudará a poupar recursos e a prevenir quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que de outra forma poderiam resultar de um manuseamento inadequado dos resíduos.

DECLARAÇÃO DE CONFORMIDADE DA UE

O(a) abaixo assinado(a) Rain Bird Corporation declara que o presente tipo de equipamento de rádio RC2-230V e ARC8-230V está em conformidade com a Diretiva 2014/53/UE. O texto Integral da declaração de conformidade está disponível no seguinte endereço de Internet: www.rainbird.com/RegulatoryCompliance

ESPECIFICAÇÕES RF

- Potência máxima de radiofrequência: 19,22 dBm

• Banda de frequência de funcionamento: 2 402 - 2 480 MHz

Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar Interferência em sistemas devidamente autorizados. Para malores informações, consulte o site da ANATEL www.gov.br/anatel/pt-br.

ESPECIFICAÇÕES

- Desconexão eletrônica em operação

- Impulso classificado da voltagem: 2500 V
