Type de produit	Télémètre laser
Marque	Milwaukee
Modèle	LDM 100
Plage de mesure	0,05 m à 100 m (tolérance max. 101 m)
Précision typique	±2,0 mm (tolérance supplémentaire de 0,1 mm/m)
Précision maximale	±4,0 mm (tolérance supplémentaire de 0,15 mm/m)
Unité d'affichage minimale	1,0 mm
Classe laser	2 (CEI 60825-1:2007)
Type laser	635 nm, < 1 mW
Grandeur du point laser à 16 m	25 x 50 mm
Affichage	LCD (31,5 x 40 mm)
Alimentation	2 piles AAA alcalines
Autonomie	8000 mesures individuelles
Coupure automatique du laser	90 secondes
Coupure automatique de l'appareil	180 secondes
Filetage pour trépied	1/4"
Indice de protection	IP54 (protection contre les poussières et projections d'eau)
Poids (sans piles)	122 g
Température d'utilisation	0 °C à +40 °C
Température de stockage	-10 °C à +60 °C
Modes de mesure	Longueur, surface, surface totale, volume, mesure indirecte de hauteur/longueur
Nettoyage	Chiffon propre et doux, pas de détergents agressifs ni solvants
Sécurité	Ne pas regarder dans le faisceau laser ; éviter tout contact visuel direct ; classe laser 2
Conformité	CE, EN 50689:2021

FOIRE AUX QUESTIONS - LDM 100 MILWAUKEE

Comment effectuer une mesure de distance ?

Placez l'appareil au point de départ, allumez-le, et appuyez sur le bouton de mesure. Le faisceau laser clignote pendant la mesure. La distance s'affiche à l'écran. Vous pouvez sauvegarder temporairement la valeur en appuyant sur le bouton de mémoire.

Comment changer de mode de mesure ?

Appuyez sur la touche Menu pour accéder au menu principal. Utilisez les touches flèches pour sélectionner le mode souhaité (longueur, surface, volume, etc.) et validez avec OK.

Que signifie le code d'erreur Err500 ?

Le code Err500 indique un problème matériel. Essayez d'éteindre et de rallumer le télémètre. Si le problème persiste, contactez le service après-vente Milwaukee.

Comment nettoyer le télémètre ?

Utilisez un chiffon propre et doux. N'utilisez pas de détergents agressifs ou de solvants. Protégez l'appareil contre la poussière et l'humidité.

Puis-je utiliser le télémètre en extérieur ?

Oui, mais évitez des conditions défavorables comme la lumière solaire intense, la pluie, le brouillard ou la neige, car cela peut réduire la précision. L'appareil est classé IP54, résistant aux projections d'eau.

Quelles sont les précautions de sécurité à respecter ?

Ne regardez jamais directement le faisceau laser et ne le dirigez pas vers d'autres personnes. Le laser est de classe 2, mais peut provoquer un éblouissement temporaire. Ne laissez pas les enfants utiliser l'appareil.

Comment remplacer les piles ?

Ouvrez le compartiment à piles, retirez les piles usagées et insérez deux nouvelles piles AAA alcalines en respectant la polarité. Refermez le compartiment.

Quelle est la portée maximale du LDM 100 ?

La distance maximale est de 100 mètres (tolérance jusqu'à 101 mètres). La distance minimale est de 0,05 mètre.

Comment utiliser la mesure indirecte de hauteur ?

Cette fonction est disponible uniquement sur le LDM 100. Placez l'appareil sur un trépied ou une surface stable, mesurez deux longueurs différentes, et l'appareil calcule la hauteur ou la longueur indirectement.

Puis-je monter le télémètre sur un trépied ?

Oui, le LDM 100 est doté d'un filetage de trépied de 1/4 pouce. Vissez-le sur un trépied standard pour des mesures stables.

MODE D'EMPLOI LDM 100 MILWAUKEE

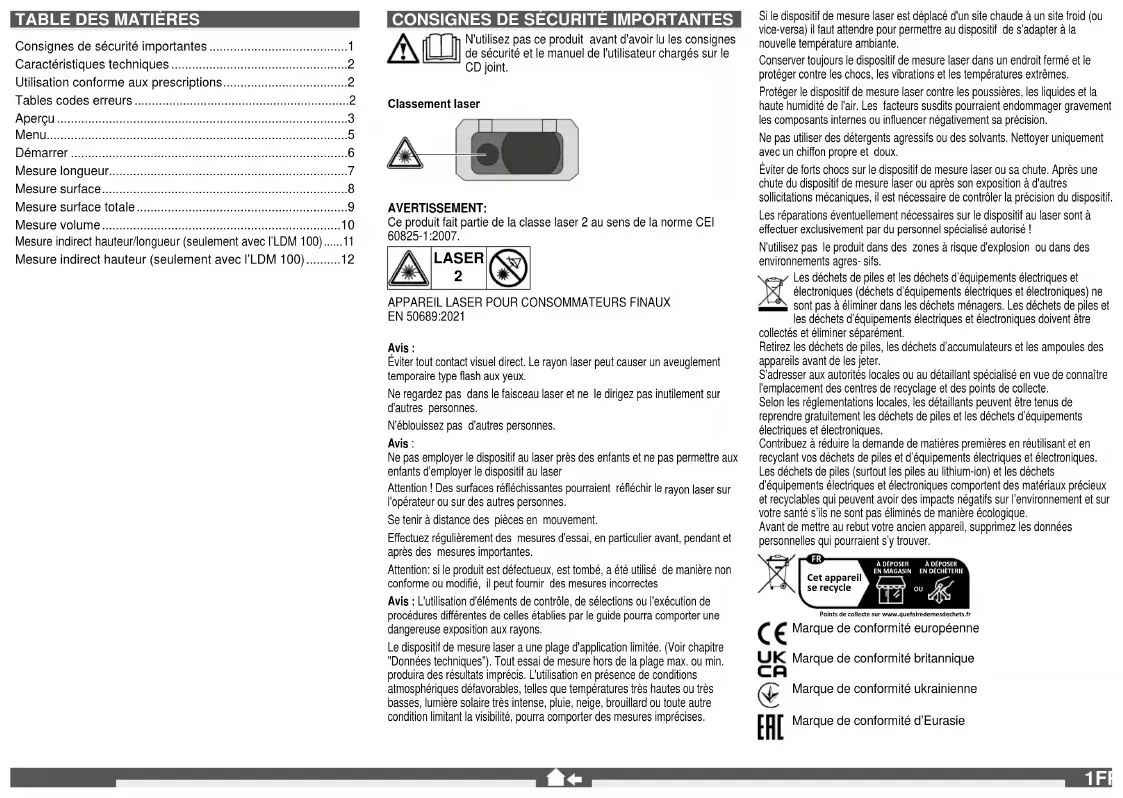

Consignes de sécurité importantes 1 Caractéristiques techniques 2 Utilisation conforme aux prescriptions. 2 Tables codes erreurs 2 Aperçu 3 Menu. 5 Démarrer 6 Mesure longueur. 7 Mesure surface 8 Mesure surface totale 9 Mesure volume 10 Mesure indirecte hauteur/longueur (seulement avec I'LLM 100)....11 Mesure indirecte hauteur (seulement avec I'LLM 100)....12

Consignes de sécurité importantes

Ne utilisez pas ce produit avant d'avoir lu les consignes

CD joint

Avertissement:

Ce produit fait partie de la classe laser 2 au sens de la norme CEI 60825-1:2007.

APPAREIL LASER POUR CONSOMMATEURS FINAUX

EN 50689:2021

Éviter tout contact visuel direct. Le rayon laser peut causer un aveuglement temporaire type flash aux yeux.

Ne regardez pas dans le faisceau laser et ne le dirigez pas inutilement sur d'autres personnes.

Ne blouissez pas d'autres personnes.

Avis

Ne pas employer le dispositif au laser près des enfants et ne pas permettre aux enfants d'employer le dispositif au laser

Attention! Des surfaces réfléchissantes poursuivent réfléchir le rayon laser sur l'opérateur ou sur d'autres personnes.

Se tenir à distance des pièces en mouvement.

Effectuez régulièrement des mesures d'essai, en particulier avant, pendant et après des mesures importantes.

Attention: si le produit est défectueux, est tombé, a été utilisé de manière non conforme ou modifié, il peut fournir des mesures incorrectes

Avis: L'utilisation d'éléments de contrôle, ces sélections ou l'exécution de procédures différentes de celles établies par le guide pourra couper une dangereuse exposition aux rayons.

Le dispositif de mesure laser a une plage d'application limite. (Voir chapitre "Données techniques"). Tous essais de mesure hors de la plage max. ou min. Produira des résultats imprévus. L'utilisation en présence de conditions atmosphériques défavorables, telles que températures très hautes ou très basses, lumière solaire très intense, pluie, neige, brouillard ou toute autre condition limitant la visibilité, pourra causer des mesures imprécises.

Si le dispositif de mesure laser est déplacé d'un site chaud à un site froid (ou vice-versa) il faut attendre pour permettre au dispositif de s'adapter à la nouvelle température ambiant.

Conserver toujours le dispositif de mesure laser dans un endroit fermé et le protégé contre les chocs, les vibrations et les températures extrêmes.

Protégez le dispositif de mesure laser contre les poussière, les liquides et la haute humidité de l'air. Les facteurs susmentionnés peuvent endommager gravement les composants internes ou influencer négativement sa précision.

Ne pas utiliser des détergents agressifs ou des solvants. Nettoyer uniquement avec un chiffon propre et doux.

Éviter de forts chocs sur le dispositif de mesure laser ou sa chute. Après une chute du dispositif de mesure laser ou après son exposition à d'autres sollicitations mécaniques, il est nécessaire de contrôler la précision du dispositif.

Les réparations éventuelles nécessaires sur le dispositif au laser sont à effectuer exclusivement par du personnel spécifique autorisé !

N'utilisez pas le produit dans des zones à risque d'explosion ou dans des environnements agressifs.

Les déchets de piles et les déchets d'équipements électriques et électroniques (déchets d'équipements électriques et électroniques) ne sont pas à éliminer dans les déchets ménagers. Les déchets de piles et les déchets d'équipements électriques et électroniques doivent être collectés et éliminés en cas d'actifs.

retirez les déchets de piles, les déchets d'accumulateurs et les ampoules des appareils avant de les jeter.

S'adresser aux autorités locales ou au détaillant spécialisé en vue de connaître l'emplacement des centres de recyclage et des points de collecte. Selon les règlementsations locales, les détaillants peuvent être tenus de reprise gratuitement les déchets de piles et les déchets d'équipements électriques et électroniques.

Contrôle à réduire la consommation de matières premières en réalisant et en recyclant vos déchets de piles et d'équipements électriques et électroniques. Les déchets de piles (surtout les piles au lithium-ion) et les déchets d'équipements électriques et électroniques comptant des matériaux précieux et recyclables qui peuvent avoir des impacts négatifs sur l'environnement et sur toute santé s'ils ne sont pas éliminés de manière écologique. Avant de mettre au rebut un ancien appareil, supprimez les données personnelles qui pourraient s'y trouver.

Marque de conformité européenne CE Marque de conformité technique Marque de conformité ukrainienne UA Marque de conformité d'Eurasie

CHARACTERISTIQUES TECHNIQUES

	LDM 45 LDM 100
Optique 15 mm x 9 mm 18 mm
Plage de mesureDistance min. 0,05 m 0,05 mDistance max. 45 m (Tolerance: 45,1 m) 100 m (Tolerance: 101 m)
Mesure distanceTolerance typique(elle vaut pour 100 % de réflectivité de l'objet (mur point en blanc), bas éclairage de fond, 25 °CTolerance max.(elle vaut pour des objectifs avec réflectivité plus basée, éclairage plus élevé de fond ou températures proches à la limite inférieure / supérieure)Unité min. affichable 1,0 mm 1,0 mm	± 2,0 mm(à laudrait considérer une tolérance supplémentaire de 0,1 mm/m)± 4,0 mm(à laudrait considérer une tolérance supplémentaire de 0,15 mm/m)	± 2,0 mm(à laudrait considérer une tolérance supplémentaire de 0,1 mm/m)± 4,0 mm(à laudrait considérer une tolérance supplémentaire de 0,15 mm/m)
Grandeur point laserDistance 16 m: 25 x 50 mm 25 x 50 mm
Classe laser 2 2
Type laser	635 nm, < 1 mW	635 nm, < 1 mW
Rayon laserangle verticalangle horizontal	+1 dégré±1 dégré ±1 dégré	+1 dégré
Afficheur type	LCD (31,5 mm x 40 mm)	LCD (31,5 mm x 40 mm)
Coupure automatique laser	90 secondes	90 secondes
Coupure automatique dispositif	180 secondes	180 secondes
Alimentation AAA 2x (battery alcaline)	AAA 2x (battery alcaline)
Durée batterie	8000 (mesures individuelles)	8000 (mesures individuelles)
Filetage pour trépied	1/4"	1/4"
Plage température d'utilisation	de -0°C à +40°C	de -0°C à +40°C
Plage température de stockage	de -10°C à +60°C	de -10°C à +60°C
Poids sans batterie	87 g	122 g
Classe de protection	IP54 (protection contre les poussières et les projections d'eau)	IP54 (protection contre les poussières et les projections d'eau)

Utilisation conforme aux prescriptions

Le dispositif de mesure laser est apte à mesurer des distances et des inclinaisons.

Comme déjà indiqué, cette machine n'est conçue que pour être utilisée conformément aux prescriptions.

TABLESCODESERREURS

Code	Description	Solution
Err500	Problèmes matériel	Désactiver et reactiver le télémetre. Si le problème persiste, remettre le télémetre au centre d'assistance le plus proche.

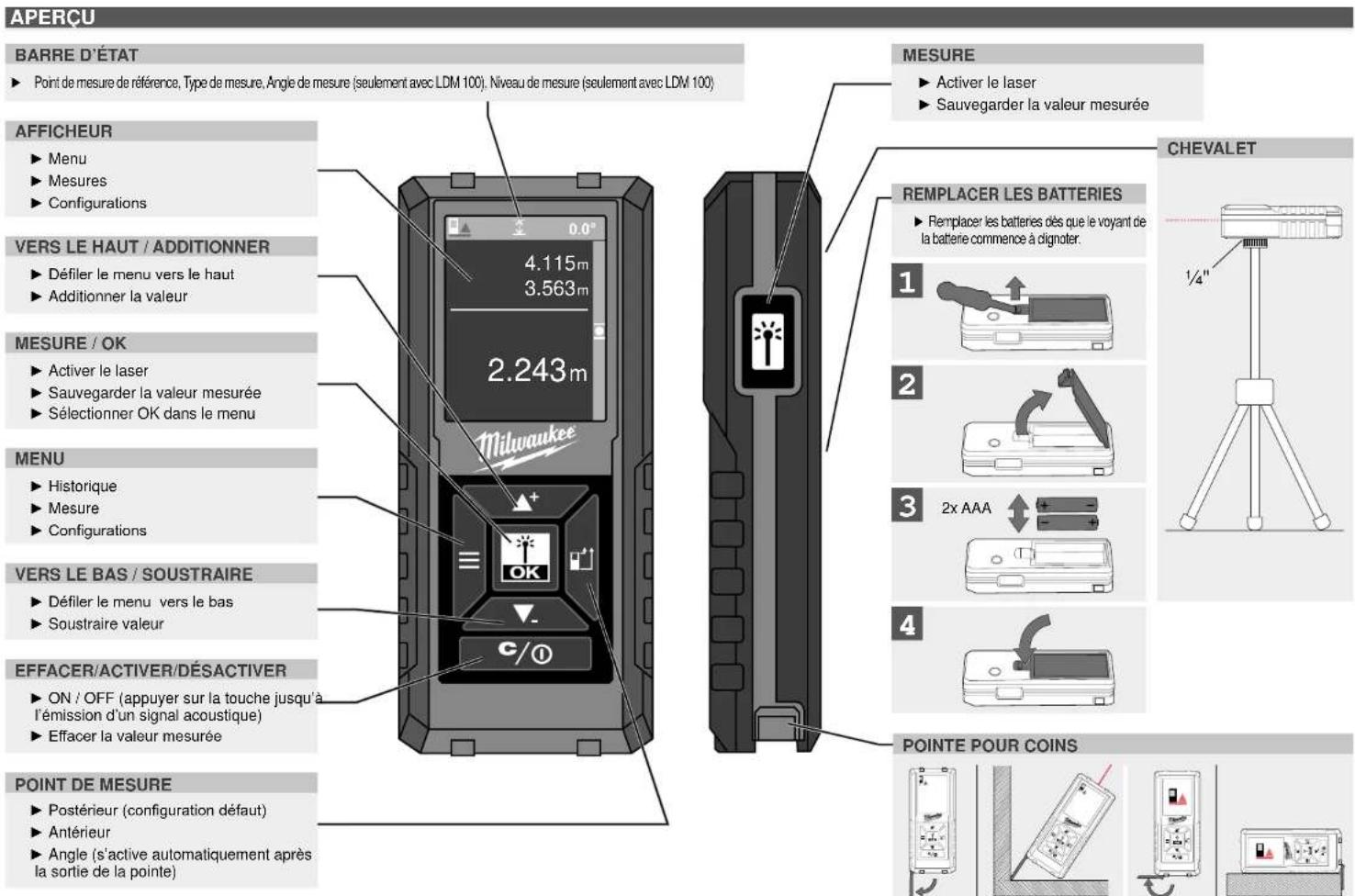

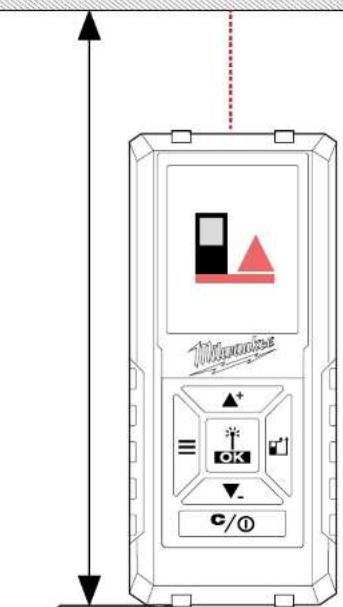

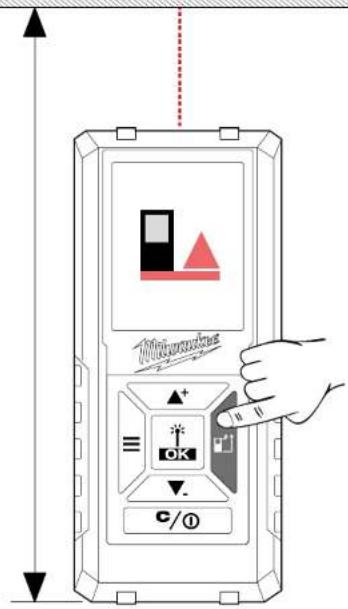

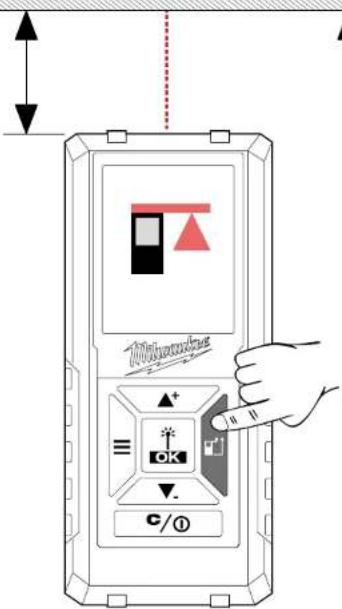

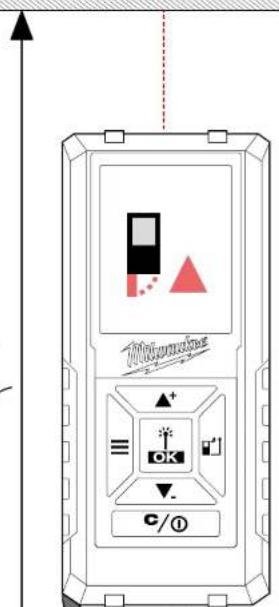

POINT DE MESURE

Le faisceau laser clignote en permanence pendant la mesure.

Lors de l'activation, LE MODE DE MESURE LONGUEUR sera activé automatiquement.

Effectuer une MESURE DE LONGUEUR ou...

... appuyer sur la touche menu pour passer au menu...

... et sélectionner un autre mode de fonctionnement à l'aide des touches ...

... activer ce mode de fonctionnement en appuyant sur la touche OK.

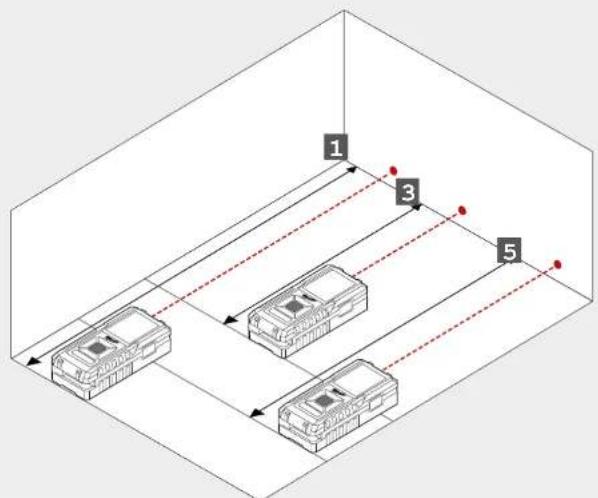

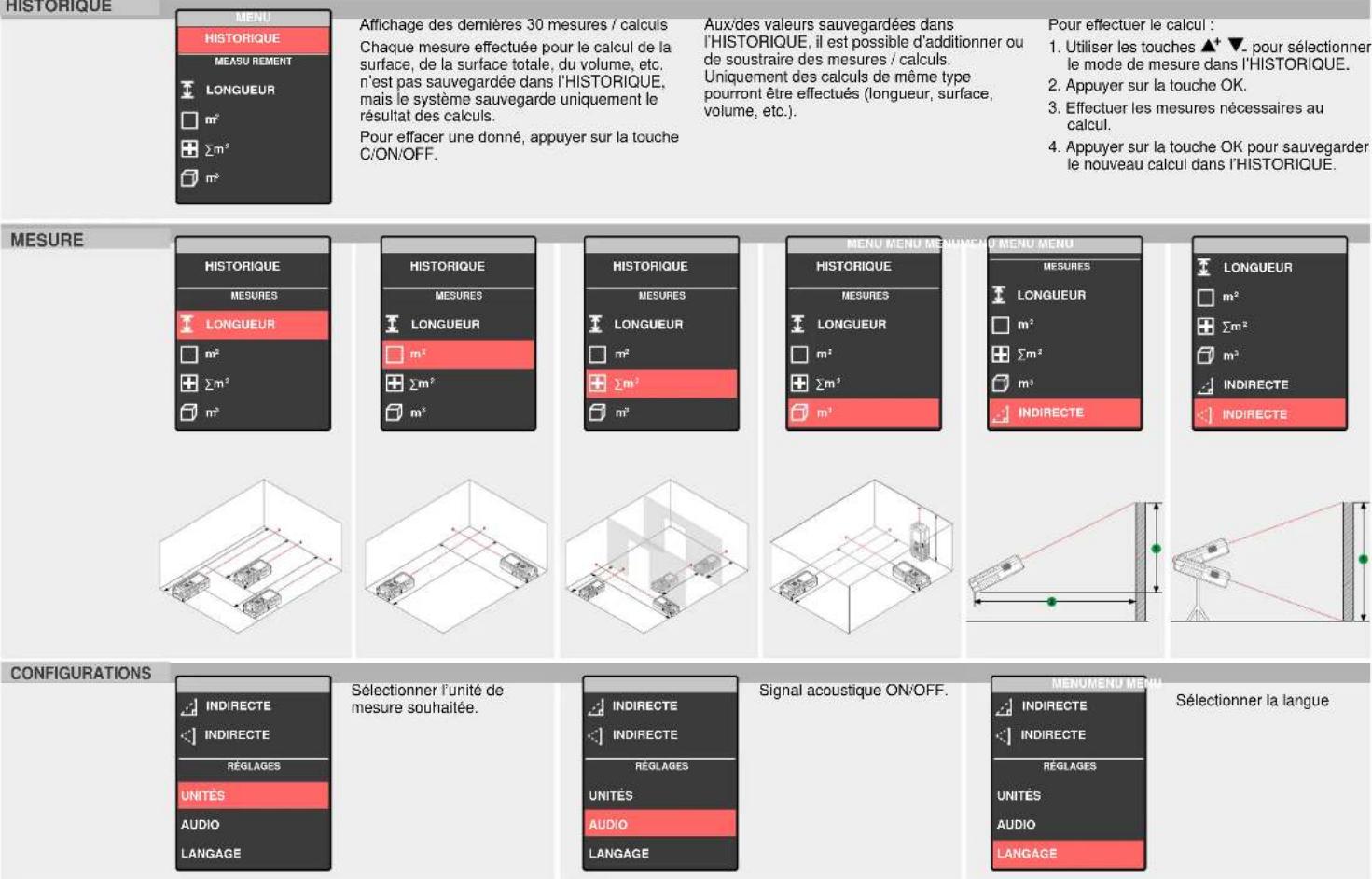

MESURE longueur

01234

Valeur de mesure blanche = valeur mesurée

Valeur de mesure blanche = sauvegarde temporairement

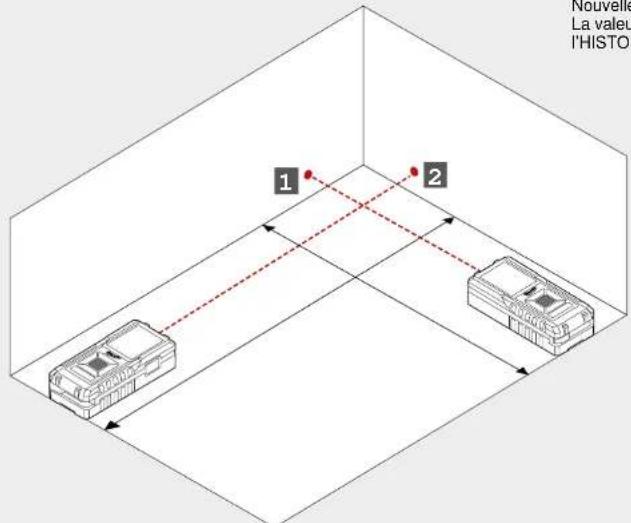

MESURE surface

Nouvelle mesure

La valeur sera sauvegardée dans l'HISTORIQUE

MESURE surface TOTALE

Nouvelle mesure. Le résultat sera sauvegardé dans l'HISTORIQUE.

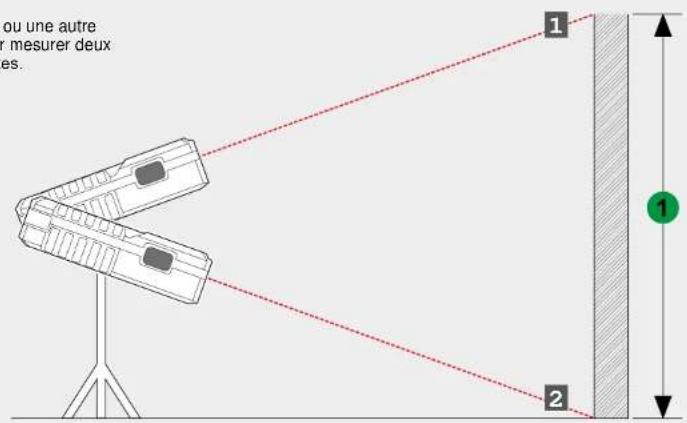

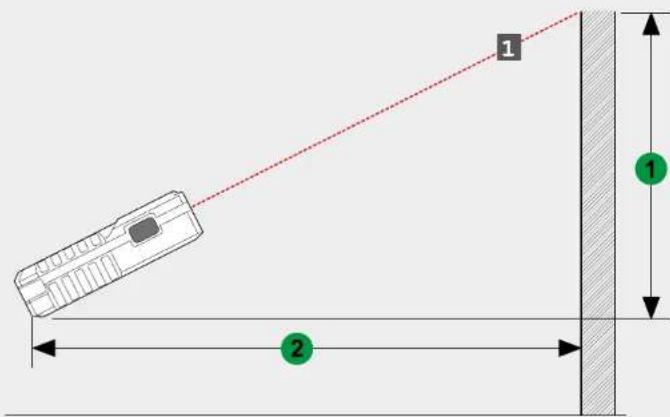

MESURE indirecte hauteur/longueur (seulement avec l'LDM 100)

0 1

Utiliser le chevalet ou une autre surface stable pour mesurer deux longueurs différentes.

Utilise untrépied ou autre superficie
