LDM 100 - Telémetro MILWAUKEE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Telémetro láser
Marca	Milwaukee
Modelo	LDM 100
Rango de medición	0,05 m a 100 m (tolerancia máx. 101 m)
Precisión típica	±2,0 mm (tolerancia adicional de 0,1 mm/m)
Precisión máxima	±4,0 mm (tolerancia adicional de 0,15 mm/m)
Unidad de visualización mínima	1,0 mm
Clase láser	2 (IEC 60825-1:2007)
Tipo de láser	635 nm, < 1 mW
Tamaño del punto láser a 16 m	25 x 50 mm
Pantalla	LCD (31,5 x 40 mm)
Alimentación	2 pilas AAA alcalinas
Autonomía	8000 mediciones individuales
Apagado automático del láser	90 segundos
Apagado automático del dispositivo	180 segundos
Rosca para trípode	1/4"
Grado de protección	IP54 (protección contra polvo y salpicaduras de agua)
Peso (sin pilas)	122 g
Temperatura de uso	0 °C a +40 °C
Temperatura de almacenamiento	-10 °C a +60 °C
Modos de medición	Longitud, superficie, superficie total, volumen, medición indirecta de altura/longitud
Limpieza	Paño limpio y suave, no use detergentes agresivos ni solventes
Seguridad	No mire al haz láser; evite el contacto visual directo; clase láser 2
Conformidad	CE, EN 50689:2021

Preguntas frecuentes - LDM 100 MILWAUKEE

¿Cómo realizar una medición de distancia?

Coloque el dispositivo en el punto de inicio, enciéndalo y presione el botón de medición. El rayo láser parpadea durante la medición. La distancia se muestra en la pantalla. Puede guardar temporalmente el valor presionando el botón de memoria.

¿Cómo cambiar el modo de medición?

Presione la tecla Menú para acceder al menú principal. Use las teclas de flecha para seleccionar el modo deseado (longitud, superficie, volumen, etc.) y confirme con OK.

¿Qué significa el código de error Err500?

El código Err500 indica un problema de hardware. Intente apagar y volver a encender el telémetro. Si el problema persiste, contacte al servicio postventa de Milwaukee.

¿Cómo limpiar el telémetro?

Use un paño limpio y suave. No use detergentes agresivos ni solventes. Proteja el dispositivo contra el polvo y la humedad.

¿Puedo usar el telémetro en exteriores?

Sí, pero evite condiciones adversas como la luz solar intensa, la lluvia, la niebla o la nieve, ya que esto puede reducir la precisión. El dispositivo tiene clasificación IP54, resistente a salpicaduras de agua.

¿Cuáles son las precauciones de seguridad a seguir?

Nunca mire directamente al haz láser ni lo dirija hacia otras personas. El láser es de clase 2, pero puede causar deslumbramiento temporal. No permita que los niños usen el dispositivo.

¿Cómo reemplazar las pilas?

Abra el compartimento de pilas, retire las pilas usadas e inserte dos pilas AAA alcalinas nuevas respetando la polaridad. Cierre el compartimento.

¿Cuál es el alcance máximo del LDM 100?

La distancia máxima es de 100 metros (tolerancia hasta 101 metros). La distancia mínima es de 0,05 metros.

¿Cómo usar la medición indirecta de altura?

Esta función está disponible solo en el LDM 100. Coloque el dispositivo en un trípode o superficie estable, mida dos longitudes diferentes, y el dispositivo calcula la altura o longitud indirectamente.

¿Puedo montar el telémetro en un trípode?

Sí, el LDM 100 tiene una rosca para trípode de 1/4 de pulgada. Atorníllelo en un trípode estándar para mediciones estables.

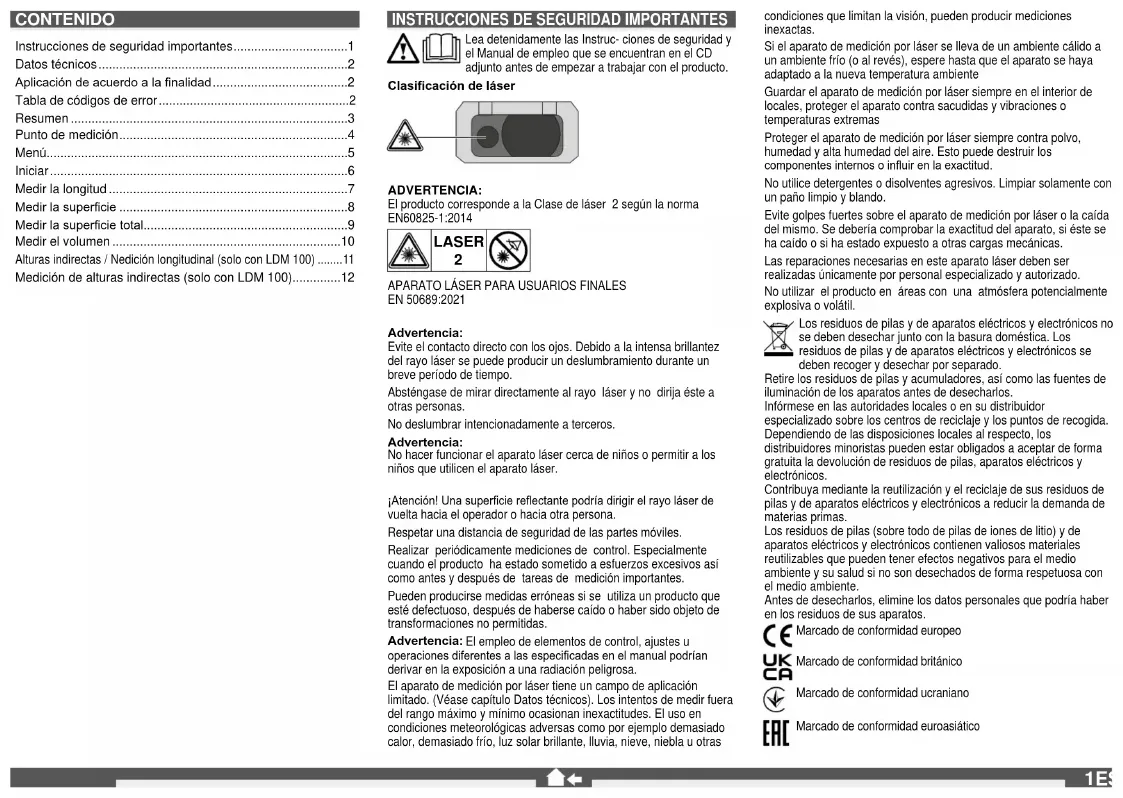

MANUAL DE USUARIO LDM 100 MILWAUKEE

Instrucciones de seguridad importantes. 1
Datasétécnicos 2
Aplicacion de acuero a la finalidad 2
Tabla de codigos de error 2
Resumen 3
Punto de medicación 4
Menu. 5
Iniciar 6
Medir la longitud 7
Medir la superficie 8
Medir la superficie total. 9
Medir el volumen 10
Alturas indirectas / Nedacion longitudinal (solo con LDM 100) .........11
Medicón de alturas indirectas (solo con LDM 100) 12

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Lea detenidamente las Instru ciones de seguidad y

el Manual de empeo que se encuentran en el CD

adjunto antes de empezar a trabajo con el producto.

Clasificacion de laser

ADVERTENCIA:

El equipo corresponde a la Clase de laser 2 segun la normal EN60825-1-2014

APARATO LASER PARA USUARIOS FINALES

EN 50689:2021

Advertencia:

Evite el contacto directo con los ojos. Debido a la intensa brillantez del rayo láser se pueda producir unaslumbramente durante un breve periodo de tiempo.

Abstengase de mirar directamente al rayo laser y no dirija este a otheras personas.

No deslumbrar intencionadamente a terceros.

Advertencia:

No hacer functional es el aparato láser cerca de niños o permitir allos niños que utilizen el aparato láser.

jAtencion! Un superficie reflectante podria dirigir el rayo laser de vuelta hacel operador o hacela persona.

Respetar una distancia de segundad de las partes moviles.

Realizar periodically medicaciones de control. Especiallymente cuando el producto ha estado sometido a esfuerzos excessivos asi como antes y.aftere de tareas de medicacion importantes.

Pueden producirse medias erroneas si se utilizes un produit que esté defectuoso, après de haberse caido haber sido objeto de transformaciones no permitidas.

Advertencia: El emploi de elementos de control, ajustes u operaciones differsente a las espécicas en el manual PODIAN derivar la exposión a una radiación peligrosa.

El aparato de medicación por lásir tiene uno camino de aplicación limitado. (Véase capítulo Datos tícnicos). Losintentos de meditruefer del rango máximo y minimo occasionán inexactitudes. El uso en conditiones meteorologías adversas como por exemple demasiado calor,demasiado frio, luz solar brillante, lllumia, niebla, niñebia u或其他

condiciones que limitan la visión, poderocrir mediciones inexactas.

Si el aparato de medicación por láser se leva de un ambiente calido a un ambiente frio (o al revés), espere hasta que el aparato se haya adaptado a la病毒感染atura ambiente

Guardar el aparato de medicación por láser siempre en el interior de locales, proteger el aparato contra sacudidas y vibraciones o temperatasuras extremas

Proteger el aparato de medicación por láser siempre contra polvo, humedad y alta humedad del aire. Esto pueda destruir los componentes internos o influir en la exactitud.

No utilise detergentos o disolventes agresivos. Limpiar solamente con un pafo limpio y blando.

Evile golpes fuertes sobre el aparato de medicación por laser o la caida delismo. Se debáría comprobarla exactitud del aparato, si este se ha caido o si ha estado expuesto a另一as cargas mecánicas.

Las reparaciones necessarias en este aparato láser deben ser realizadas únicamente por personal especializzato y autorizado.

No usar el producto en Areas con una atmósfera potencialmente explosiva o volatil.

Los residuos de pilas y de aparatos electricos y electrónicos no se debenDSLseachar junto con la basura domestica. Los residuos de pilas y de aparatos electricos y electrónicos se deben reconpet y deshear par separado.

Retire los residuos de pilas y accumulatorados, asi como las fuertes de illuminingación de los aparatos antes de desecharlos.

Informese en las autoridades locales o en su distribuidor especializzato sobre los centroidos de recicaje y los+puntos de recogida. Dependiendo de las disponeciones locales al respecto, los distribuidores minoristas peuvent estar obligados a acaceptar de forma gratuite la devoluncione de residuos de pilas, aparatos electricos y electronicos.

Contribuya mediana la reutilizacion y el reciclaje de sus residuos de pilas y de aparatos electricos y electronicos a reduir la demanda de materias primas.

Los residuos de pilas (sobre todo de pilas de igres de litio) y de aparatos electricos y electrónicos contienen valiosos materiales reutilizables queuten tener efectos negativos para el medio ambiente y su salute si no son desechados de forma respetuosa con el medio ambiente.

Antes de desecarlos, elimine los datos personales que podria haber en los residuos de sus aparatos.

Marcado de conformidad europeo

Marcado de conformidadbritanico

Marcado de conformidad ucraniano

Marcado de conformidad euroasiático

DATOS TECNICOS

	LDM 45 LDM 100
Sistema ophtico 15 mm x 9 mm 18 mm
Rango de medicación
Distancia minima	0,05 m 0,05 m
Distancia máima 45 m (Tolerancia: 45,1 m) 100 m (Tolerancia: 101 m)
Medicación de distancia
Tolerancia típica(vida para una reflectividad del objectivo del 100 % (pared pintada en blanco), bajo iluminación de fondo, 25 °C)	± 2,0 mm(se debe tener en cuenta una tolerancia adicondal de 0,1 mm/m)	± 2,0 mm(se debe tener en cuenta una tolerancia adicondal de 0,1 mm/m)
Tolerancia máima(vida para objetivos con menor reflectividad, un mayor nivel de iluminación de fondo o de temperatas que seapproxa al valor inferior o superior)	± 4,0 mm(se debe tener en cuenta una tolerancia adicondal de 0,15 mm/m)	± 4,0 mm(se debe tener en cuenta una tolerancia adicondal de 0,15 mm/m)
Unidad más(PCa)indica 1,0 mm 1,0 mm
Tamaño del punto láser
Distancia de 16 m: 25 x 50 mm 25 x 50 mm
Clase de láser 2 2
Tipo de láser 635 nm, < 1 mW 635 nm, < 1 mW
Ángulo vertical
Ángulo vertical	+1 grado +1 grado
Ángulo horizontal	±1 grado ±1 grado
Tipo de display	LCD (31,5 mm x 40 mm)	LCD (31,5 mm x 40 mm)
Desconexión automática del láser	90seguidos	90seguidos
Desconexión automática del aparato	180seguidos	180seguidos
Alimentación de corriente	AAA 2x (bateria alcalina)	AAA 2x (bateria alcalina)
Vidautilde la batería	8000 (medicción individual)	8000 (medicción individual)
Rosca de montaje de tripode	1/4"	1/4"
Rango de temperatura de trabajo	-0°C a +40°C	-0°C a +40°C
Rango de temperatura de almacenimiento	-10°C a +60°C	-10°C a +60°C
Peso sin bateria	87 g	122 g
Clase de protección	IP54 (protegidó contra el polvo y las salpicaduras de agua)	IP54 (protegidó contra el polvo y las salpicaduras de agua)

APLICACION DE ACUERDO A LA FINALIDAD

El aparato de medicacion por laser es apropiado para la medicacion de distancias e inclinaciones.

No utilise este producto para tinguna otra aplicacion que no sea su uso normal.

TABLE DE CÓDIGOS DE ERROR

Código	Descripción	Solutución
Err500	Problemas de hardware	Apanege el medidor y vuelva a encenderlo. Si el problema persiste, lleve el medidor de láser al centro de servicios专业技术 másproximo.

RESUMEN

BARRA DE ESTADO

Punto de medicacion de referencia, tipo de medicacion, angulo de medicacion (solo con LDM 100), plano de medicacion (solo con LDM 100)

MONITOR

Menu
Mediciones
Ajustes

HACIA ARRIBA/SUMAR

Desplazarse en el menu hacía arriba
Sumar el valor

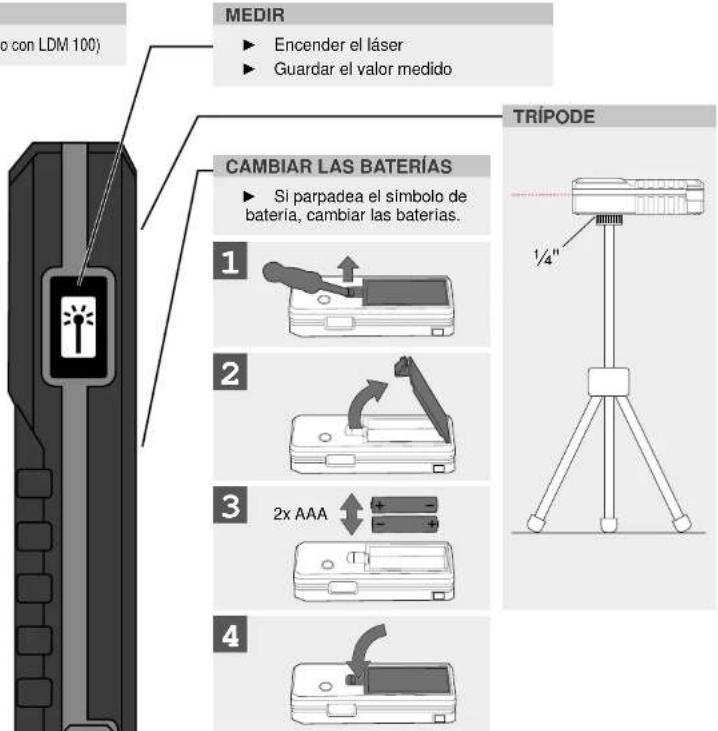

MEDICION/OK

Encender el láser
Guardar el valor medido
Selectionar OK en el menu

MENU

Proceso
Medicón
AJustes

HACIA ABAJO/RESTAR

Desplazarse en el menu hacia abajo
Restar el valor

ENCENDIDO / APAGADO (mantener pulsada la tecla hasta que el dispositivo emita una seals acustica).
Borrar el valor medido

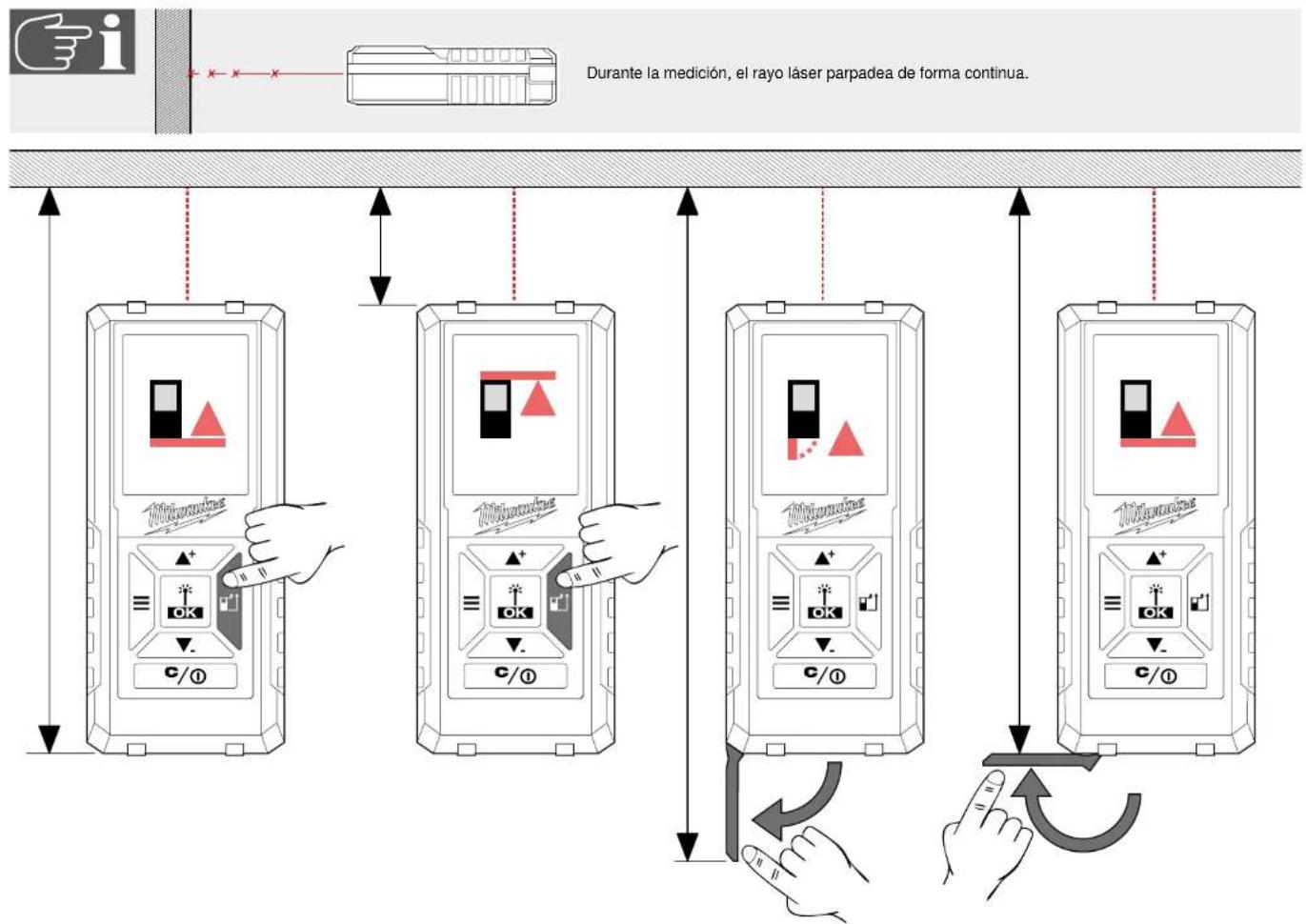

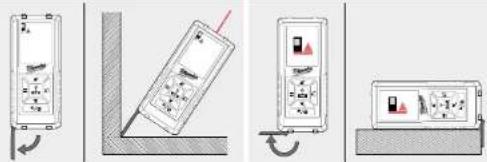

PUNTO DE MEDICION

Atras (ajuste estandar)
Adelante
Angulo (se activa automatistica al extender el pero)

PERNO ANGULAR

PUNTO DE MEDICION

MENU

PROCESO

Visualizacion de las ultimas 30 mediciones/ calculos.

Las mediciones individuales para calcarar la superficie, la superficie total, el volumen, etc., no se guardan en PROCESO, sino que solo se guarda el的结果o dellos calculos.

Para barrar una entrada de datos, pulse la tecla C/ENCENDIDO/APAGADO.

De los valores guardados en PROCESO seSEO.
puede sumar o restar medicaciones o calculos.
Solo seSEO para un cabo calculos del
mismo tipo (longitud, superficie, volumen,
etc.).

Realizacion de un calculo:

1. Utilizar las teclas ▼, para selectionar un modo de medicación del PROCESO.
2. Pulsar la tecla OK.
3. Realizar las medicaciones necessarias para el calculo.
4. Pulsar la tecla OK para guardar el nuevo calculo en el PROCESO.

MEDICION

AJUSTES

Elegir lainstitution de medida desesa.

Señal acústica activada/ desactivada.

Elegir idioma.

ESPANOL

INICIAR

1:

Al encender se activa automáticamente el MODO DE MEDICION LONGITUDINAL.

Realice una MEDICION LONGITUDINAL, o bien....

... pulse la tecla de menu para!.
cantar al menu ...

...y elija otro modo operativo siriviendose de las teclas ±b^+ y ...

... y active dicho modo operativo pulsando la tecla OK.

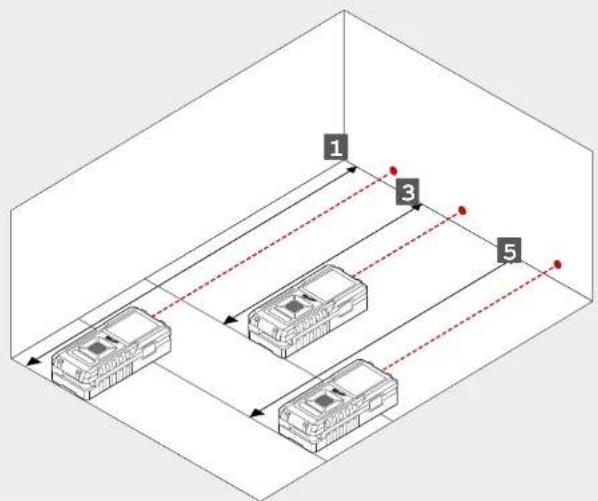

MEDIR LA LONGITUD

01234

Valor medido en blanco = se ha medido el valor

Valor medido en azul = se ha guardado el valortemporalmente

5

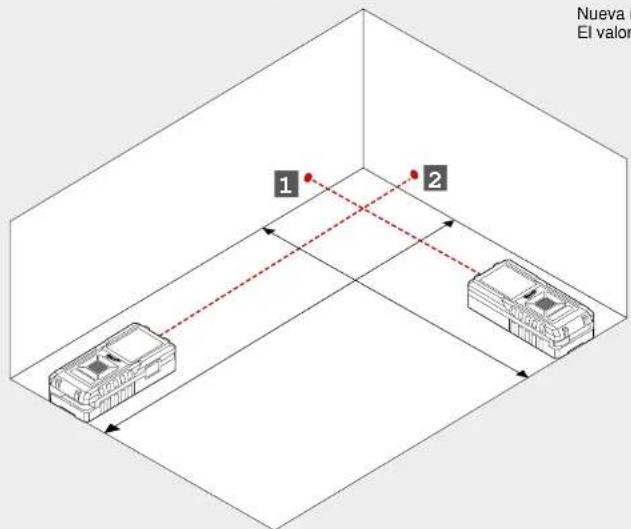

MEDIR LA SUPERFICIE

0

Nueva medicción.

El valor se guarda en PROCESO.

MEDIR LA SUPERFICIE TOTAL

0

4

Nueva medicación
El resultado se guarda en PROCESO.

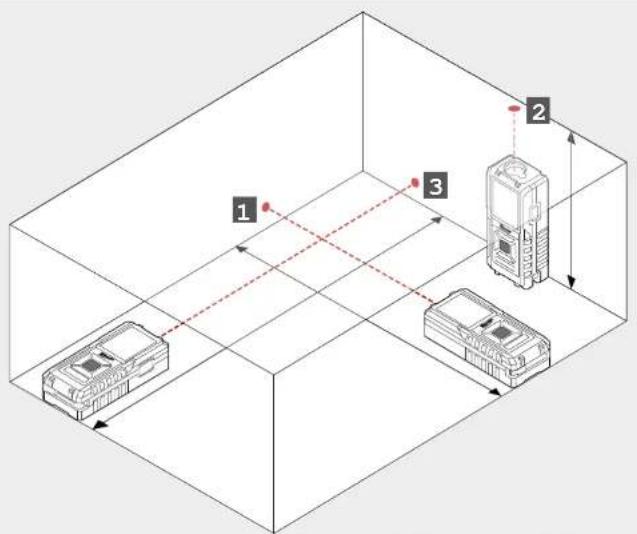

MEDIR EL VOLUME

0

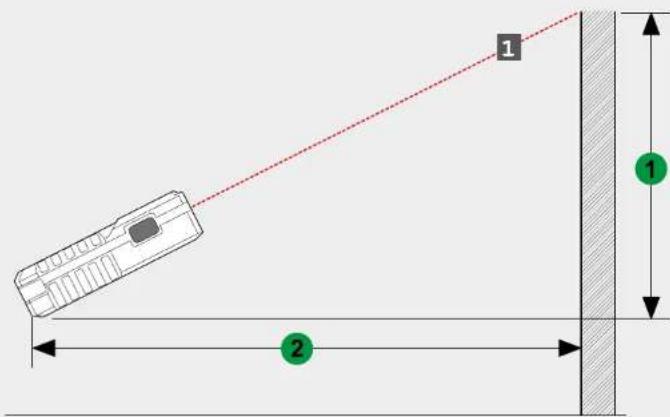

ALTURAS INDIRECTAS/NEDICION LONGITUDINAL (SOLO CON LDM 100)

0
1

MEDICION DE ALTURAS INDIRECTAS (SOLO CON LDM 100)

0

DISPOSITIVO LASER PARA UTILIZadores FINAIS

EN 50689:2021

Aviso:

residuos de equipointernés electricos e elétronicos contematerials validos o reutilizávois que podamos tor feñantes.

Ponto de medicacao de referencia, tipo de medicacao, angulo de medicacao (so com LDM 100), nivel de medicacao (so com LDM 100)

TELA

INDIREKTHOJD-/LANGDMATNING (ENDAST MED LDM 100)

0
1

INDIREKT HOJDMATNING (ENDAST MED LDM 100)

0
