M12 362221 - Telémetro MILWAUKEE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Nivel láser rotativo
Marca	Milwaukee
Modelo	M12 3622-20
Alimentación	Batería Milwaukee M12™ (12 V CC)
Tipo de láser	Clase 2, visible 510-530 nm
Potencia máxima (líneas)	P_AVG ≤ 7 mW
Potencia máxima (puntos)	P_AVG ≤ 1 mW
Alcance de trabajo	38 m (125 pies)
Alcance con detector	50 m (165 pies)
Precisión	±3 mm a 10 m (±1/8" a 33 pies)
Nivelación	Automática, ±4° en todas las direcciones
Tiempo de nivelación	Menos de 3 segundos
Temperatura de funcionamiento	-10°C a 40°C (14°F a 104°F)
Temperatura de almacenamiento	-20°C a 49°C (-4°F a 120°F)
Índice de protección	IP54
Resistencia a caídas	1 m
Montaje en trípode	Rosca 1/4"-20 y 5/8"-11
Imanes integrados	Sí, para fijación en superficies metálicas
Modo de ahorro de energía	Sí, activable mediante botón Modo (3 segundos)
Indicador de carga de batería	Indicador LED (4 parpadeos por debajo del 10 %, 8 parpadeos al final de la carga)
Garantía	5 años (herramienta), 2 años (batería) - consulte condiciones
Accesorios incluidos	Estuche de transporte, detector opcional

Preguntas frecuentes - M12 362221 MILWAUKEE

¿Cómo encender el nivel láser M12 362221?

Gire el selector I/O a la posición deseada: ON para activar el láser con péndulo desbloqueado (nivelación automática), ON con péndulo bloqueado para uso inclinado, o OFF para apagar y bloquear el péndulo.

¿Qué significan los parpadeos rápidos del láser?

Si el haz parpadea rápidamente (3 destellos por segundo), la herramienta no logra nivelarse automáticamente. Esto ocurre si la superficie está inclinada más de ±4° con respecto a la horizontal. Ajuste o coloque la herramienta sobre una superficie más plana.

¿Cómo verificar la precisión del nivel láser?

Consulte la sección 'Revisión de precisión en campo' del manual. Describe pruebas de altura horizontal, nivelación horizontal, nivelación vertical y precisión del punto de plomada. Se recomienda realizar estas verificaciones después del desembalaje o de cualquier golpe.

¿Qué batería usar con este nivel láser?

Use exclusivamente baterías Milwaukee M12™. Recargue solo con un cargador M12™ especificado. El uso de otras baterías puede presentar riesgo de incendio o lesiones.

¿Cómo activar el modo de ahorro de energía?

Mantenga presionado el botón Modo durante 3 segundos. En modo de ahorro, la potencia del láser se reduce y el indicador de modo parpadea. Para volver al modo normal, repita la operación. Nota: si la autonomía cae por debajo del 7 %, el modo de ahorro se activa automáticamente y no se puede desactivar hasta recargar.

¿Se puede usar este láser en un trípode?

Sí, el nivel está equipado con roscas 1/4"-20 y 5/8"-11 para montaje en trípode estándar. Use los botones de microajuste para una alineación precisa.

¿Cómo limpiar las lentes del láser?

Primero sople las partículas con aire comprimido limpio. Luego limpie suavemente con un hisopo humedecido en agua. Nunca use disolventes agresivos. Siempre retire la batería antes de cualquier mantenimiento.

¿Qué hacer si el láser no enciende?

1) Verifique que la batería esté correctamente insertada. 2) Asegúrese de que esté cargada (el indicador debe encenderse). 3) Si la batería está demasiado caliente, déjela enfriar. 4) Si el problema persiste, contacte a un centro de servicio Milwaukee.

¿Cómo interpretar el indicador de carga de la batería?

Al encender, el indicador de combustible se enciende 2-3 segundos. Menos del 10 %: una luz parpadea 4 veces. Fin de carga: una luz parpadea 8 veces y la herramienta no funciona. Recargue la batería. En caso de sobrecalentamiento, todas las luces parpadean.

¿Dónde puedo reparar mi nivel láser Milwaukee?

Acuda a un centro de servicio autorizado Milwaukee. Encuentre el más cercano en www.milwaukeetool.com o llame al 1-800-SAWDUST (1-800-729-3878). La garantía cubre defectos de material y mano de obra durante 5 años (excepto excepciones).

MANUAL DE USUARIO M12 362221 MILWAUKEE

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea y comprenda todas las instrucciones. No seguir to- s que se enumeran a continu- r una descarga eléctrica, incen- s. Guarde todas las adverten- s para futura consulta.

- Guarde estas instrucciones: este manual del operador contiene instrucciones importantes de seguridad y operación.

SEGURIDAD DEL LÁSER

ADVERTENCIA

El dispositivo produce rayos láser visibles, los cuales son herramienta.

- Este dispositivo cumple con la norma 21 cfr 1040.10 Y 1040.11 Excepto cuando cumple con la norma 60825 -1 ed. 3., Descrita en el aviso del láser 56, con fecha del 8 de mayo de 2019.

- Luz láser - no mire fijamente al rayo ni lo vea directamente con instrumentos ópticos. No dirija la luz láser a otras personas. La luz láser puede causar daño a los ojos.

SEGURIDAD EN EL ÁREA DE TRABAJO

- Asegúrese de que haya protecciones adecuadas en el sitio de trabajo (por ej., revisión del sitio al realizar mediciones en carreteras, obras de construcción, etc.).

- Evite los entornos peligrosos. Evite la exposición prolongada en la lluvia, nieve o lugares húmedos o mojados. No se use en presencia de atmósferas explosivas (vapores gaseosos, polvo o materiales inflamables).

SEGURIDAD PERSONAL

- No permita que operen esta herramienta personas que no estén familiarizadas con el aparato, estas instrucciones de seguridad y el manual del operador de la herramienta. Esta herramienta puede ser peligrosa en manos de usuarios sin capacitación.

- No estire el cuerpo demasiado. Mantenga una posición segura y equilibrada adecuada en todo momento. Esto permite un mejor control de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS HERRAMIENTAS CON BATERÍA

- Recargue únicamente con el cargador especificado por el fabricante. Un cargador que es adecuado para un tipo de batería puede crear un riesgo de incendio si se utiliza con otra batería.

- Utilice las herramientas eléctricas únicamente con baterías específicamente diseñadas. El uso de cualquier otra batería puede producir un riesgo de lesiones e incendio.

- Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan formar una conexión de una terminal a otra. Crear un corto entre las terminales de la batería puede ocasionar quemaduras o un incendio.

- Bajo condiciones de maltrato, el líquido puede ser expulsado de la batería, evite el contacto.

Si ocurre un contacto accidental, enjuague con agua. Si el líquido entra a los ojos, busque también ayuda médica. El líquido expulsado de la batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya dañado o modificado. Las baterías dañadas o modificadas pueden mostrar un comportamiento impredecible, causando incendios, explosión o riesgo de lesión.
• No exponga una batería o herramienta al fuego o a temperatura excesiva. La exposición a fuego o temperatura a más de 130 °C (265 °F) puede causar explosiones.
• Siga todas las instrucciones de carga y no cargue la batería o la herramienta fuera del rango de temperatura especificado en las instrucciones. La carga incorrecta o a temperaturas fuera del rango especificado puede dañar la batería y aumentar el riesgo de incendio.
• ALMACENE SU BATERÍA Y HERRAMIENTA en un lugar fresco y seco. No almacene la batería donde la temperatura pudiera exceder 120 °F (50 °C) tal como en la luz solar directa, un vehículo o edificio de metal durante el verano.

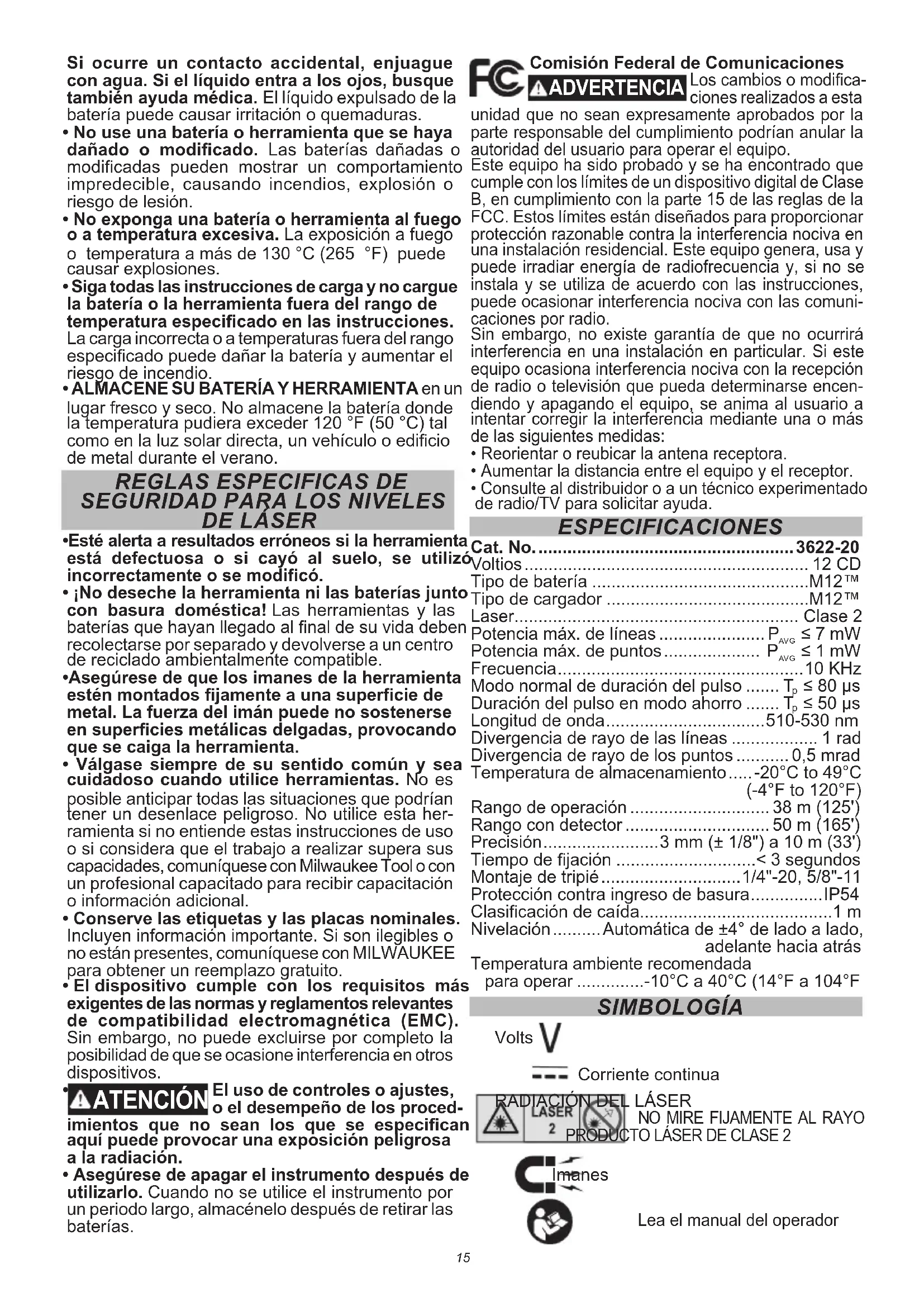

REGLAS ESPECIFICAS DE SEGURIDAD PARA LOS NIVELES DE LASER

• Esté alerta a resultados erróneos si la herramienta está defectuosa o si cayó al suelo, se utilizó incorrectamente o se modificó.
• ¡No deseche la herramienta ni las baterías junto con basura doméstica! Las herramientas y las baterías que hayan llegado al final de su vida deben recolectarse por separado y devolverse a un centro de reciclado ambientalmente compatible.
• Asegúrese de que los imanes de la herramienta estén montados fijamente a una superficie de metal. La fuerza del imán puede no sostenerse en superficies metálicas delgadas, provocando que se caiga la herramienta.
• Válgase siempre de su sentido común y sea cuidadoso cuando utilice herramientas. No es posible anticipar todas las situaciones que podrían tener un desenlace peligroso. No utilice esta herramienta si no entiende estas instrucciones de uso o si considera que el trabajo a realizar supera sus capacidades, comuníquese con Milwaukee Tool o con un profesional capacitado para recibir capacitación o información adicional.
• Conserve las etiquetas y las placas nominales. Incluyen información importante. Si son ilegibles o no están presentes, comuníquese con MILWAUKEE para obtener un reemplazo gratuito.
• El dispositivo cumple con los requisitos más exigentes de las normas y reglamentos relevantes de compatibilidad electromagnética (EMC). Sin embargo, no puede excluirse por completo la posibilidad de que se ocasione interferencia en otros dispositivos.

ATENCIÓN El uso de controles o ajustes, o el desempeño de los procedimientos que no sean los que se especifican aquí puede provocar una exposición peligrosa a la radiación.

- Asegúrese de apagar el instrumento después de utilizarlo. Cuando no se utilice el instrumento por un periodo largo, almacénelo después de retirar las baterías.

FC Comisión Federal de Comunicaciones ADVERTENCIA Los cambios o modificaciones realizados a esta

unidad que no sean expresamente aprobados por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo.

Este equipo ha sido probado y se ha encontrado que cumple con los límites de un dispositivo digital de Clase B, en cumplimiento con la parte 15 de las reglas de la FCC. Estos límites están diseñados para proporcionar protección razonable contra la interferencia nociva en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y se utiliza de acuerdo con las instrucciones, puede ocasionar interferencia nociva con las comunicaciones por radio.

Sin embargo, no existe garantía de que no ocurrirá interferencia en una instalación en particular. Si este equipo ocasiona interferencia nociva con la recepción de radio o televisión que pueda determinarse encendiendo y apagando el equipo, se anima al usuario a intentar corregir la interferencia mediante una o más de las siguientes medidas:

• Reorientar o reubicar la antena receptora.
• Aumentar la distancia entre el equipo y el receptor.
• Consulte al distribuidor o a un técnico experimentado de radio/TV para solicitar ayuda.

ESPECIFICACIONES

Cat. No....3622-20

Voltios 12 CD

Tipo de batería ......M12™

Tipo de cargador ......M12™

Laser..... Clase 2

Potencia máx. de líneas ...... P _AVG ≤ 7 mW

Potencia máx. de puntos.... P _AVG ≤ 1 mW

Frecuencia....10 KHz

Modo normal de duración del pulso ..... T_p ≤ 80 s

Duración del pulso en modo ahorro ..... T _p ≤ 50 μs

Longitud de onda....510-530 nm

Divergencia de rayo de las líneas ..... 1 rad

Divergencia de rayo de los puntos ..... 0,5 mrad

Temperatura de almacenamiento .....-20°C to 49°C

(-4°F to 120°F)

Rango de operación 38 m (125')

Rango con detector 50 m (165')

Precisión....3 mm (± 1/8") a 10 m (33')

Tiempo de fijación ....< 3 segundos

Montaje de tripié....1/4"-20, 5/8"-11

Protección contra ingreso de basura......IP54

Clasificación de caída......1 m

Nivelación.....Automática de ±4° de lado a lado,

adelante hacia atrás

Temperatura ambiente recomendada

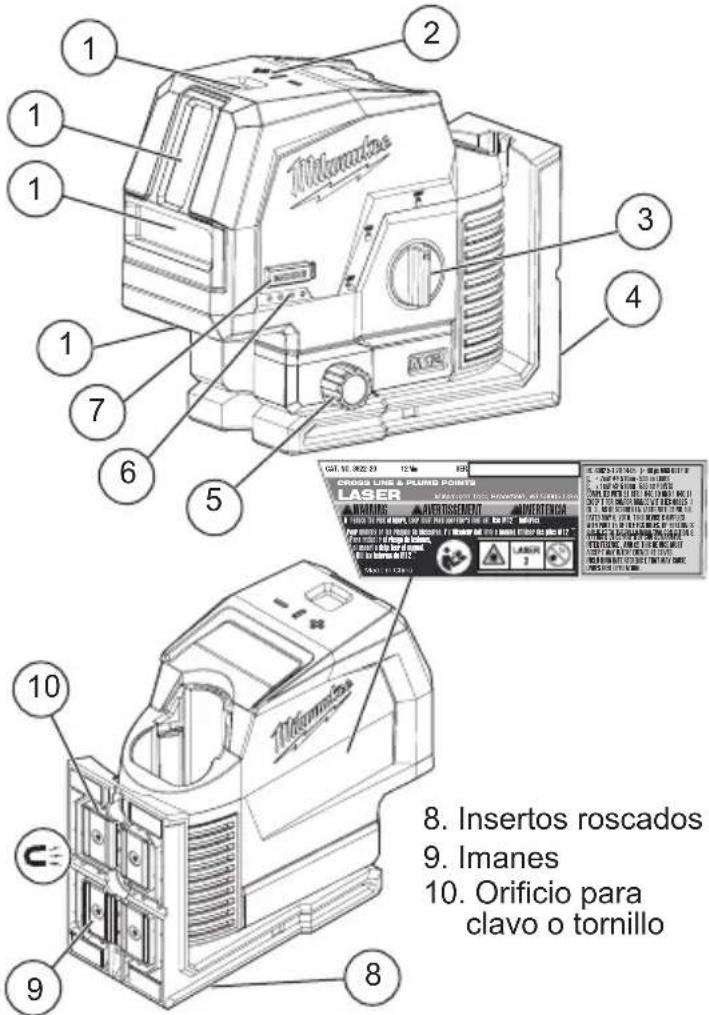

1. Aberturas del láser
2. Indicador del modo láser

3. Disco de navegación de encendido apagado (On/Off)

4. Soporte del pivote

5. Microajuste
6. Indicador de la carg
7. Botón de modo

1 2 3 4 5 6 7 8 9 10 8. Insertos roscados 9. Imanes 10. Orificio para clavo o tornillo

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con el cargador especificado para ella. Para instrucciones específicas sobre cómo cargar, lea el manual del operador suministrado con su cargador y la batería.

Como se inserta/quita la batería en la herramienta

Para retirar la batería, presione los botones de liberación y jale de la batería para sacarla de la herramienta.

ADVERTENCIA

Para reducir el riesgo de lesiones, extraiga siempre la batería antes de acoplar o desacoplar accesorios. Para introducir la batería, deslícela en el cuerpo de la herramienta. Asegúrese de que quede bien firme en su posición.

ADVERTENCIA

Utilice únicamente accesorios específicamente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

Ahorro de energía

Utilice el modo ahorro para extender el tiempo de operación de la batería. El modo ahorro se indica mediante rayos láser menos intensos y las pulsaciones del indicador del Modo. El rango visual

disminuye en el modo ahorro. Para ENCENDER o APAGAR el modo ahorro, oprima y sostenga el botón de Modo por 3 segundos. La herramienta cambiará automáticamente a modo ahorro si queda menos de 7 % de batería.

Indicador de carga

Para determinar la cantidad de carga que queda en la batería, encienda la herramienta. El medidor de combustible se iluminará durante 2-3 segundos. Cuando se deja menos del 10% de carga, 1 luz en el medidor de combustible parpadeará 4 veces. Para indicar el final de la carga, 1 luz en el medidor de combustible parpadeará 8 veces y la herramienta no funcionará. Cargue el paquete de baterías. Si la batería se calienta demasiado, las luces del medidor de combustible parpadearán y la herramienta no funcionará. Deje que la batería se enfríe.

*Cuando se cambia automáticamente a modo ahorro debido a la batería baja, la herramienta no puede regresar a modo normal hasta que se cargue o reemplace la batería.

ADVERTENCIA

Para reducir el riesgo de lesiones o daños, monte o sujete fijamente el láser antes de iniciar una operación. Puede haber daños o lesiones si el láser se cae.

Montar o ajustar el nivel láser

El soporte del pivote puede usarse para montar el nivel láser de varias maneras:

• Utilice los imanes incrustados para fijar el nivel láser a los montantes de acero, vigas de acero, etc.
• Utilice la ranura de bocallave para colgar el nivel láser en la pared con un clavo o tornillo.
  • Coloque el nivel láser en una superficie plana.
• Posiciones el láser o el montaje de pared en una superficie estable.
• Útilice el inserto roscados de 1/4" - 20, 5/8" - 11 para montar en un tripié.
• Una vez montado el nivel, utilice las perillas de microajuste para afinar las líneas verticales.

OPERACION

ADVERTENCIA

Para reducir el riesgo de lesiones o efectos temporales e directamente hacia el láser dido.

en la vista, no mire directamente hacia el láser cuando esté encendido.

ATENCIÓN

El uso de controles o ajustes, o el desempeño de los procedo o sean los que se especifican aquí ar una exposición peligrosa a la

imientos que no sean los que se especifican aquí puede provocar una exposición peligrosa a la radiación.

AVISO

Realice inmediatamente el procedimiento de revisión del campo de precisión al abrir el paquete de cada nivel láser nuevo y antes de exponerlo a condiciones del sitio de trabajo. Consulte la sección de “Revisión del campo de precisión” para más información.

Encendido en On/Off

Para encender el láser y desbloquear el péndulo, gire el disco de navegación de On/Off a la posición deseada. Aparecerá la duración restante de la batería. ¡ADVERTENCIA! No mire directamente a las aberturas del láser. El LED indicador en modo láser se mostrará y la línea del nivel horizontal se emitirá inmediatamente desde la abertura en la carcasa del láser.

ON Enciende el láser y desbloquea el péndulo para poder autonivelarse.
ON Enciende el láser, pero no desbloquea el péndulo (se deshabilita la autonivelación). Las líneas del láser parpadearán una vez cada 8 segundos para indicar que las líneas proyectadas no están niveladas o de plomada.
AVISO: El modo en ON deshabilita la autonivelación y, por lo tanto, no debe usarse para proyectar una línea nivelada o de plomada.
OFF Apaga el láser y bloquea el péndulo. Cuando no esté en uso, apague la herramienta y almacene el nivel láser en el estuche de transporte protector.

Use el botón de MODO para cambiar por los tres modos del láser:

Línea de nivel horizontal

Línea de plomada vertical y puntos de plomada

Nivel perpendicular y puntos de plomada

Los indicadores de modo del láser verde mostrarán el modo seleccionado.

Uso del nivel de laser

1. Para mejores resultados, coloque la herramienta en una superficie que sea:
2. robusta
3. nivelada (dentro de 4 grados de nivel verdadero)
4. sin vibraciones
5. 90° al área de trabajo
6. Encienda la herramienta y oprima los botones selectores de modo que desee.
7. La herramienta se autonivelará cuando se coloque en superficies 4 grados de nivel verdadero cuando el disco esté desbloqueado y encendido.
8. La herramienta está lista una vez que las líneas emitidas son continuas y ya no se mueven en la superficie de trabajo.
9. Si la herramienta no puede lograr un estado de nivelación (es decir, la superficie de trabajo tiene una desnivelación verdadera mayor a 4 grados), los rayos láser parpadearán rápidamente (3 parpadeos por segundo). Vuelva a colocarla o ajuste la superficie de trabajo.

Resolución de problemas

Si la herramienta no enciende:

• Asegúrese de que la batería esté instalada adecuadamente. El indicador de combustible debe indicar la carga restante cuando se instala correctamente.
• Asegúrese de que la batería esté cargada.
• Asegúrese de que la temperatura interna de la herramienta se encuentra dentro de los rangos operativos especificados. Si se almacenan en calor o frío excesivo, permita que transcurran al menos 2 horas para aclimatarse a temperatura ambiente antes de encender la herramienta.

Si el problema continúa, contacte a las instalaciones de servicio MILWAUKEE para que le apoyen.

REVISIÓN DEL CAMPO DE PRECISION

AVISO Realice inmediatamente el procedimiento de revisión del campo de precisión al abrir el paquete de cada nivel láser nuevo y antes de exponerlo a condiciones del sitio de trabajo.

Consulte la sección de “Revisión del campo de precisión” para más información. En caso de que encuentre alguna desviación en la precisión del producto, contacte a las instalaciones de servicio MILWAUKEE. El no hacerlo puede provocar que se rechace una reclamación de la garantía.

Influencias sobre la precisión

Los gradientes de la temperatura ambiente pueden afectar la precisión láser. Para obtener resultados precisos y repetibles, debe realizarse el siguiente procedimiento con el láser elevado del piso y colocado en el centro del área de trabajo.

El manejo incorrecto del nivel láser, como impactos excesivos por caídas, también puede provocar desviaciones en la precisión del producto.

Por lo tanto, se recomienda realizar un procedimiento de revisión del campo después de cualquier impacto o antes de completar cualquier trabajo esencial.

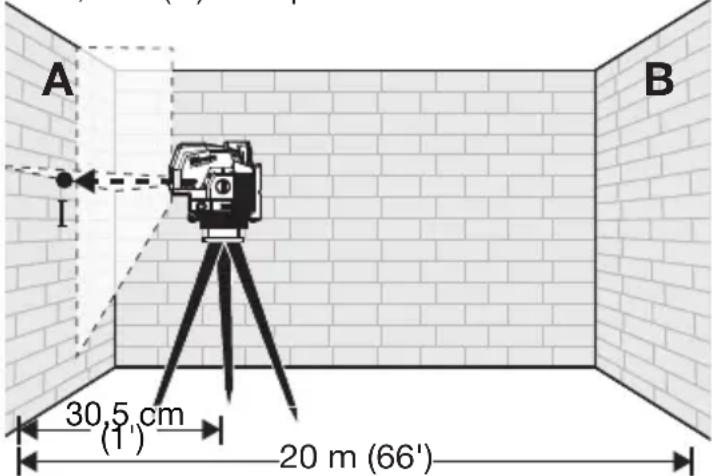

Precisión de la altura horizontal

Se necesita una distancia de medición libre de aproximadamente 20 m (66') sobre una superficie firme entre dos paredes o estructuras A y B para esta revisión. También se sugiere montar el nivel láser sobre un tripié para un fácil ajuste.

1. Monte fijamente la herramienta a una distancia de 30,5 cm (1') de la pared A.

A B 30.5 cm (1') 20 m (66')

1. Encienda la herramienta en ON y a modo de nivel perpendicular y puntos de plo-mada.

2. Dirija los rayos láser frontales contra la pared A más cercana y permita la autonivelación. Marque el centro donde las líneas horizontales y verticales cruzan en la pared (punto I).

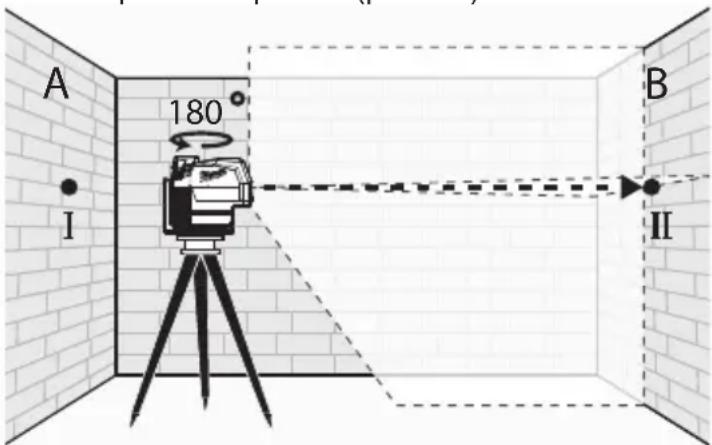

3. Gire la herramienta 180° sin cambiar la altura, permita que se autonivele y marque el centro donde las líneas horizontales y verticales cruzan en la pared B opuesta (punto II).

A 180° I B II

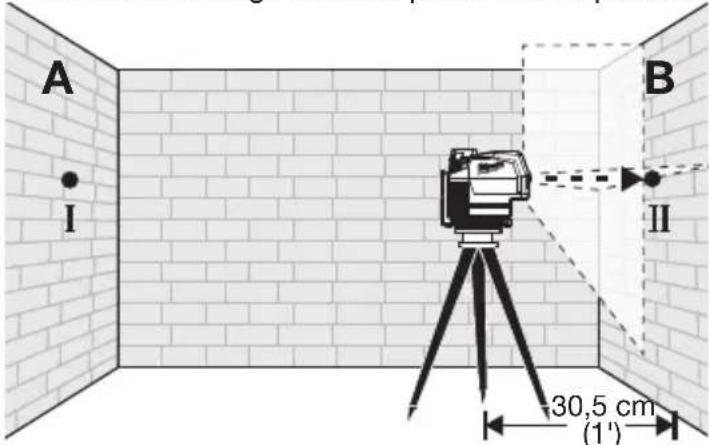

1. Mueva la herramienta a 30,5 cm (1') de la pared B. Encienda la herramienta en ON. Permita que el láser se autonivele. Alinee la cruz del láser en la dirección general del punto II en la pared B.

A I B II 30,5 cm (1')

1. Ajuste la altura de la herramienta (con un tripié o con calzas, de ser necesario) para que la intersección de las líneas vertical y horizontal se proyecte exactamente contra el punto II previamente marcado en la pared B. Asegúrese de que la herramienta se autonivele después de la alineación

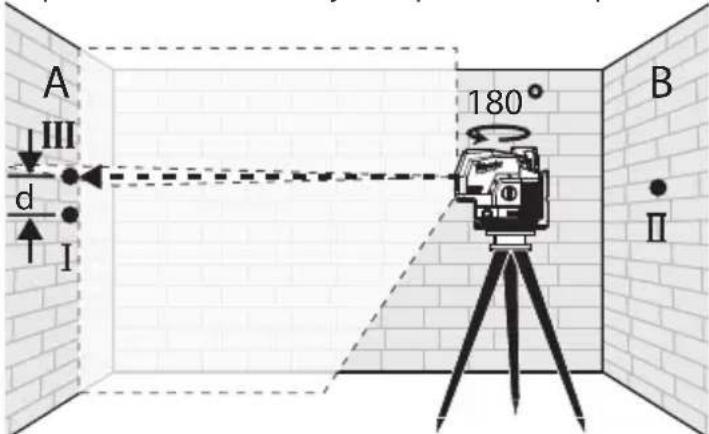

2. Gire la herramienta 180 sin cambiar la altura, permita que se autonivele y marque la intersección de las líneas láser en una pared A (punto III). El punto III debe estar alineado lo más verticalmente posible arriba o debajo del punto I en la pared A.

A III d I 180° B II

1. La distancia entre los puntos I y III en la pared A es la desviación (d) de la altura de la herramienta. Esta distancia no debe superar 3 mm (1/8") (máx.) a 10 m (33') (13 mm a 40 m (1/2" a 132')). Para la distancia de medición de 2 x 20 m = 40 m (2 x 66' = 132'), la desviación (d) máxima permitida es: 40 m x ± 3 mm ÷ 10 m = ±13 mm (132' x ±1/8" ÷ 33' = ±1/2").

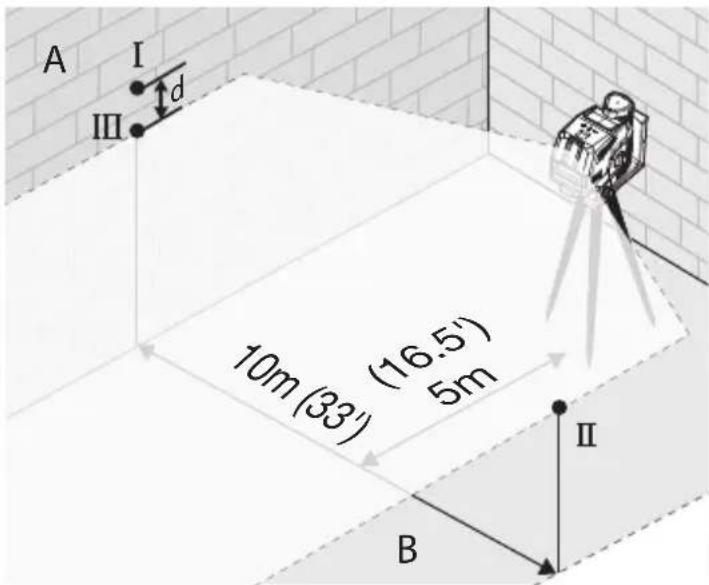

Precisión de nivelación horizontal

Se necesita un espacio de medición libre de aproximadamente 10 m x 10 m (33' x 33') sobre una superficie firme entre dos paredes o estructuras A y B para la revisión.

También se sugiere montar el nivel láser sobre un tripié disponible comercialmente para un fácil ajuste. Monte fijamente la herramienta en un lado de la habitación y centrado entre las paredes A y B. Dirija las líneas del láser hacia el otro lado de la habitación, de tal forma que la línea horizontal aparezca en ambas paredes A y B. Permita que el láser se autonivele

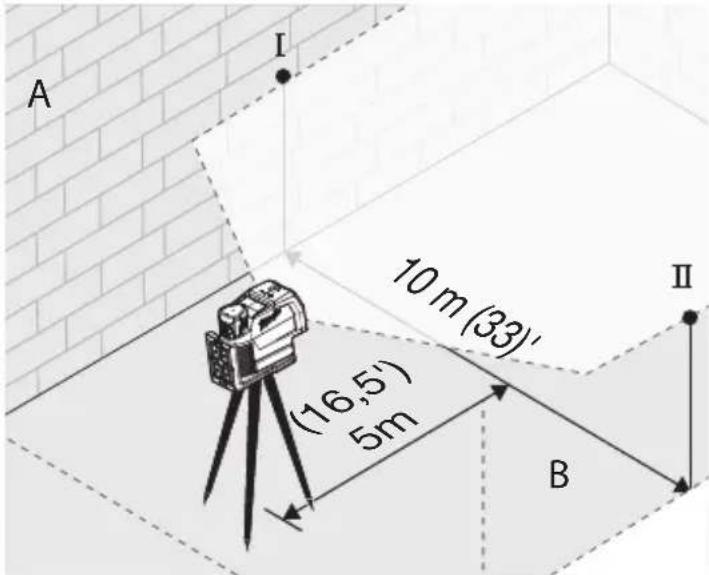

1. Encienda la herramienta en ON y en modo de línea de nivel horizontal.

2. A una distancia de 5 m (16,5') del láser, marque el centro de la línea horizontal en la pared A (punto I). Repita el paso en la pared B (punto II).

A I 10 m (33)' (16,5') 5m B II

1. Mueva el láser 10 m (33') hacia la pared opuesta y gire el láser 180°. Permita que el láser se autonivele.
2. Ajuste la altura de la herramienta (con un tripié o con calzas, de ser necesario) para que el centro de la línea horizontal se proyecte exactamente contra el punto II previamente marcado en la pared B. Asegúrese de que el láser se autonivele después de la alineación
3. Marque el centro de la línea horizontal en la pared A (punto III). Asegúrese de que el punto III esté alineado lo más verticalmente posible por encima o por debajo del punto I.
4. La distancia d entre los puntos I y III marcados en la pared A indica la desviación (d) real de la herramienta.

1. Para la distancia de medición de 2 x 10 m = 20 m (2 x 33' = 66'), la desviación (d) máxima permitida es: 20 m x ± 3 mm ÷ 10 m = ±6 mm (66' x ±1/8" ÷ 33' = ±1/4") Así, la diferencia d entre los puntos I y III no debe exceder 6 mm (1/4") (máximo) a 20 m (66').

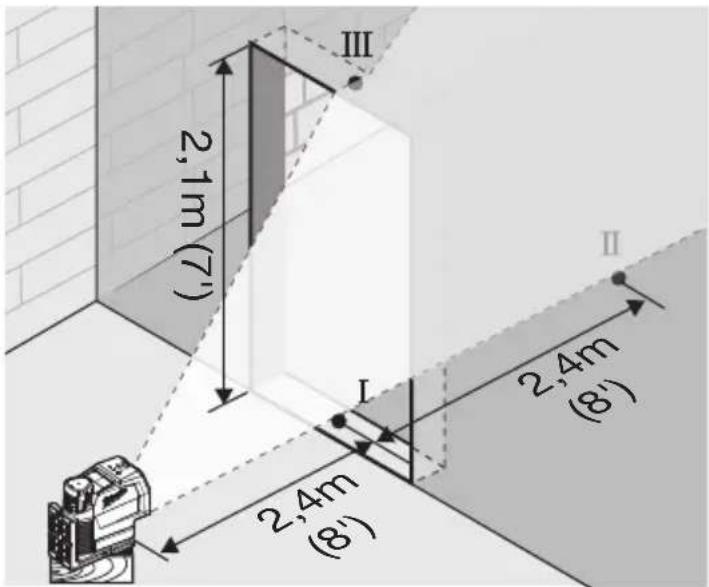

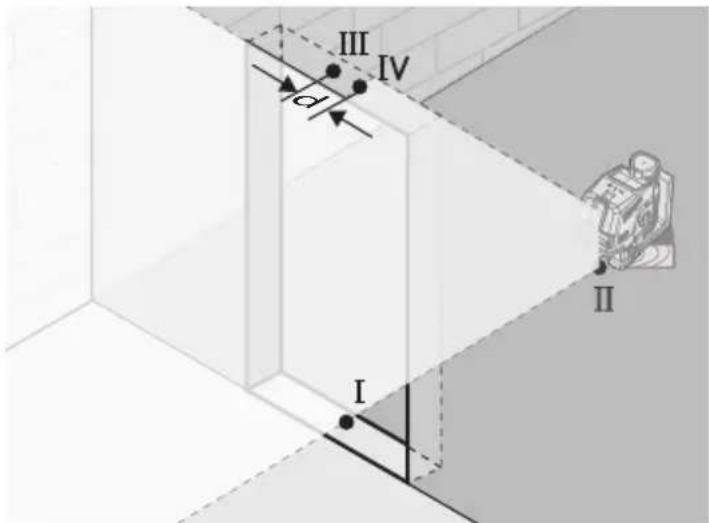

Precisión de nivelación vertical

Se requiere una puerta que abra con aproximadamente 2,4 m (8') de espacio en cada lado de la abertura para esta revisión.

1. Monte con firmeza la herramienta a 2,4 m (8') de un lado de la abertura de la puerta.
2. Encienda la herramienta en ON y en modo de línea de plomada vertical y puntos de plomada, o nivel perpendicular y punto de plomada.
3. Posicione la herramienta con la línea láser hacia la abertura de la puerta. Permita que la herramienta se autonivele.
4. Marque el centro de la línea vertical del láser en el piso, en medio de la abertura de la puerta (punto I), a una distancia de 2,4 m (8') más allá de la abertura de la puerta (punto II) y en el borde superior de la abertura de la puerta (punto III).

2,1m (7') III II 2,4m (8') 2,4m (8')

1. Mueva el nivel del láser directamente detrás del punto II en el otro lado de la puerta. Alinee la misma línea láser vertical a modo de que el centro esté alineado directamente con los puntos I y II.
2. Marque el centro de la línea vertical en el borde superior de la abertura de la puerta (punto IV).
3. Mida la altura de la abertura de la puerta.
4. La distancia entre los puntos III y IV en la abertura superior de la puerta es la desviación (d) de la herramienta.

1. La desviación (d) vertical máxima es: dmax = 2 x A (abertura de la puerta) x ±3 mm (1/8") ÷ 10 m (33').
   Ejemplo: para la altura de la abertura de una puerta de 2,1 m (7'), la desviación (d) máxima permitida es: dmax = 2 x 2,1 m x ±3 mm ÷ 10 m = ±1,3 mm (2 x 7' x ± 1/8" ÷ 33' = ±0,05").
   Por lo tanto, la medida entre los puntos III y IV en la abertura superior de la puerta no debe exceder 1,3 mm (0.05") en una puerta de 2,1 m (7').

Precisión del punto de plomada

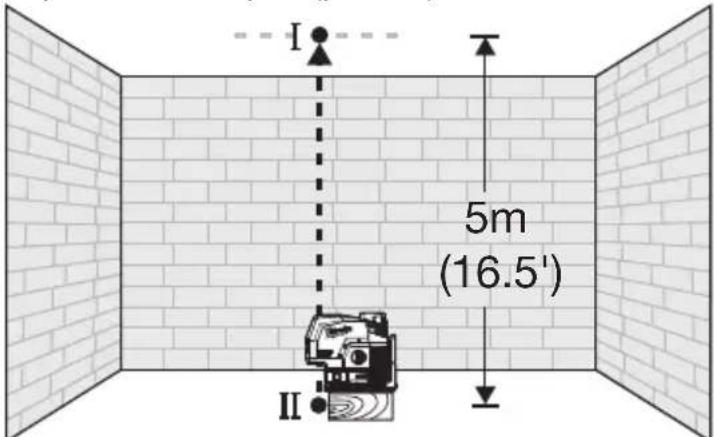

Se necesita una distancia de medición libre de aproximadamente 5 m (15,5') entre el piso y el techo sobre una superficie firme. Se sugiere instalar el bloque elevador si no está ya equipado.

1. Coloque la herramienta a una distancia de 30,5 cm (1') del piso.
2. Encienda la herramienta en ON y en modo de nivel perpendicular y líneas de plomada +.
3. Coloqué la herramienta en el piso y marque el centro del punto de plomada en el techo (punto I). También, marque el centro del punto de plomada en el piso (punto II).

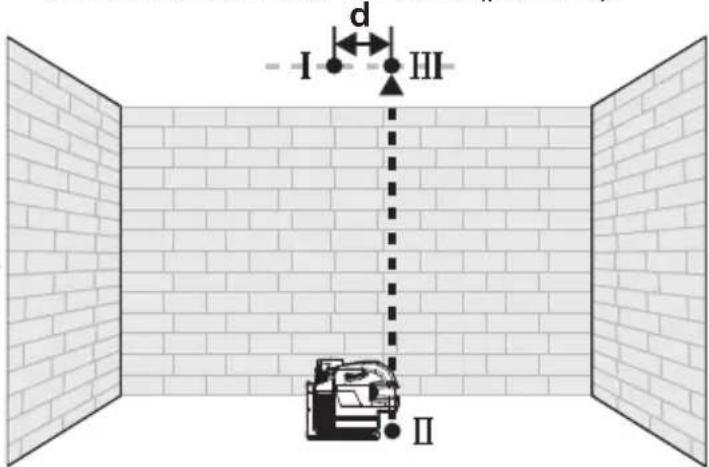

1. Gire la herramienta 180°. Alinee el punto central del rayo láser directamente en el punto II del piso.

2. Marque el centro del punto de plomada superior en la línea de referencia del techo (punto III).

1. La distancia entre los puntos I y III en el techo es la desviación (d) de la herramienta. Esta distancia no debe superar 3 mm (1/8") como máximo a 10 m (33'). Para la distancia de medición de 2 x 5 m = 10 m (2 x 16,5' = 33'), la desviación (d) máxima permitida es: 10 m x ± 3 mm ÷ 10 m = ±3 mm (33' x ±1/8" ÷ 33' = ±1/8").

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de lesión, siempre retire las

baterías antes de realizar algún mantenimiento. Nunca desarme la herramienta.

Mantenimiento del nivel láser

Dé mantenimiento a las herramientas. Si se daña, asegúrese de que la herramienta sea reparada antes de utilizarse. La falta de mantenimiento de las herramientas puede ocasionar accidentes.

ADVERTENCIA

Para reducir el riesgo de lesiones personales y daños materiales, nunca sumerja

su herramienta en líquido ni permita que un líquido fluya hacia su interior.

Limpieza

Limpie el polvo y suciedad de las cualquier ventilas. Mantenga los herramienta, limpios, secos y libres de aceite o grasa. Use solo jabón neutro y un trapo húmedo para limpiar, ya que algunos substancias y solventes limpiadores son dañinos a los plásticos y partes aislantes. Algunos de estos incluyen: gasolina, turpentina, thíner, lacas, thíner para pinturas, solventes para limpieza con cloro, amoníaco y detergentes caseros que tengan amonia. Nunca usa solventes inflamables o combustibles cerca de una herramienta.

Limpieza de las lentes

Sople las partículas sueltas con aire comprimido limpio. Limpie cuidadosamente la superficie con un hisopo de algodón humedecido con agua.

Reparaciones

Si su herramienta, batería o cargador están dañados, envíela al centro de servicio autorizado más cercano.

ACCESORIOS

ADVERTENCIA

Use las herramientas únicamente con accesorios espe-

cíficamente designados. El uso de cualquier otro accesorio puede ocasionar un riesgo de lesiones.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 [phone] o (55) 4160-3540

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a continuación) está garantizada para el comprador original únicamente de que no tenga material y mano de obra defectuosos. Sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte en una herramienta eléctrica que tenga defectos de material o mano de obra según lo determine MILWAUKEE mediante una revisión, por un periodo de cinco (5) años después de la fecha de compra a menos que se indique lo contrario. Al devolver la herramienta eléctrica a un Centro de Servicio de la fábrica de MILWAUKEE o a una Estación de Servicio Autorizada de MILWAUKEE, se requiere que el flete esté pagado por adelantado y asegurado. Se debe incluir una copia del comprobante de compra con el producto devuelto. Esta garantía no aplica a daños que MILWAUKEE determine que son ocasionados por reparaciones o intentos de reparaciones realizados por una persona que no sea personal autorizado de MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal, falta de mantenimiento o accidentes. Desgaste normal: Muchas herramientas eléctricas necesitan un reemplazo periódico de partes y servicio para lograr el mejor desempeño. Esta garantía no cubre la reparación cuando el uso normal haya agotado la vida de una parte, incluyendo sin limitar a mandriles, cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, juntas tóricas, sellos, protectores, hojas de desatormilladores, pistones, herrajes, levantadores y arandelas de cubierta de los protectores.

*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola de pintura a presión, baterías inalámbricas, generadores de energía portátil de gasolina, herramientas de mano, palanca y cadena de mano de polipasto - eléctricas, prendas calefactadas M12™, producto reacondicionado y productos de prueba y medición. Están disponibles distintas garantías independientes para estos productos.

**La vigencia de la garantía para los radios para obra, el puerto de energía M12™, la fuente de poder M18™, el ventilador para obra y las carretillas de trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. La vigencia de la garantía para las llaves de impacto de alto torque con empuñadura en D de 1" M18 FUEL™, los cables de limpieza de drenajes, los accesorios de la pistola de aire para limpieza de drenajes AIRSNAKE™, los niveles láser USB REDLITHIUM™, el barreno de 0,3 m (25') TRAPSNAKE con CABLE DRIVE™, los accesorios para herramienta de prensado de FORCE LOGIC™ y láser de línea cruzada verde es de dos (2) años a partir de la fecha de compra. La vigencia de la garantía para la pistola de calor compacta M18™, el extractor de polvo de 30,3 l (8 gal.), las clavadoras de entramado M18™, la llave de impacto de torque controlado con yunque exterior de 1/2" M18 FUEL™ con ONE-KEY™, la llave de impacto de alto torque de 1" M18 FUEL™ con ONE-KEY™, el compresor silencioso compacto de 7,6 l (2 gal.) M18 FUEL™, los niveles láser M12™, el detector de láser de 19,8 m (165'), la clavadora de broches 23GA M12™, la ribeteadora ciega de 6,4 mm (1/4") M18 FUEL™ con ONE-KEY™, el raspador de neumáticos de baja velocidad M12 FUEL™,

las pulidoras de órbita aleatoria M18 FUEL™, la engrapadora multiusos para cerca M18™, y la trípode láser de 1,8 m (72") es de tres (3) años a partir de la fecha de compra. La vigencia de la garantía para la luz LED de la lámpara de trabajo LED y del bulbo mejorado de LED de la lámpara de trabajo es de la vida útil del producto sujeto a las limitaciones anteriores. Si la luz LED o el bulbo LED falla durante el uso normal, se cambiará la pieza sin costo. No es necesario realizar el registro de la garantía para recibir la garantía correspondiente a un producto de herramienta eléctrica de MILWÄUKEE. La fecha de fabricación del producto servirá para determinar la vigencia de la garantía si no se presenta ningún comprobante de compra al solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS RESARCIMIENTOS EXCLUSIVOS DE REPARACIÓN Y SUSTITUCIÓN AQUI DESCRITOS ES UNA CONDICIÓN DEL CONTRATO EN CUANTO A LA COMPRA DE TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICION, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS QUE SUPUESTAMENTE SEAN CONSECUENCIA DE ALGÚN DAÑO, FALLA O DEFECTO DE ALGUNO DE LOS PRODUCTOS, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR PÉRDIDA, DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DANOS INCI - DENTALES O EMERGENTES, POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSION PODRÍA NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE TODAS LAS DEMÁS GARANTÍAS EXPRESAS, SEAN ESTAS ESCRITAS U ORALES. HASTA DONDE PERMITA LA LEY, MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLICITA, INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLICITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; HASTA EN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN LO ARRIBA DESCRITO. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN LA VIGENCIA, DE UNA GARANTÍA IMPLICITA, POR LO QUE LA ANTERIOR LIMITACIÓN PUDIERA NO APLICAR A USTED. ESTA GARANTÍA LE CONFIERE DERECHOS JURÍDICOS ESPECÍFICOS Y USTED PODRÍA, ADEMÁS, TENER OTROS DERECHOS QUE VARIÁN SEGÚN EL ESTADO. Esta garantía aplica únicamente a los productos vendidos en EE. UU. y Canadá.

Consulte la pestaña "Búsqueda de centro de servicio" en la sección de "Piezas y servicio" del sitio web de MILWAUKEE en www.milwaukeeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro de servicio más cercano para darle servicio con y sin garantía a una herramienta eléctrica de Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO, AMÉRICA CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano de obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/sellada por el distribuidor o la tienda donde compró el producto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para servicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/sellada por el distribuidor o la tienda donde compró el producto, y cualquier pieza o componente defectuoso se reemplazará sin costo para usted. Cubriremos todos los costos de flete con relación a este proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el manual del usuario final o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

c) Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES modifiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:

MILWAUKEE TOOL
