Caractéristique	Détails
Type d'appareil	Multimètre numérique
Plage de mesure de tension	0-600 V AC/DC
Plage de mesure de courant	0-10 A AC/DC
Plage de mesure de résistance	0-20 MΩ
Fonctionnalités supplémentaires	Test de continuité, test de diode, mesure de fréquence
Affichage	Écran LCD avec rétroéclairage
Alimentation	Pile 9V
Dimensions	200 x 100 x 50 mm
Poids	300 g
Normes de sécurité	CAT III 600 V
Utilisation	Idéal pour les travaux électriques et électroniques
Maintenance	Vérifier régulièrement l'état de la pile et nettoyer l'appareil
Garantie	2 ans

FOIRE AUX QUESTIONS - TB3000 Testboy

Comment allumer le Testboy TB3000 ?

Pour allumer le Testboy TB3000, appuyez simplement sur le bouton d'alimentation situé sur le côté de l'appareil.

Que faire si l'écran reste noir ?

Si l'écran reste noir, vérifiez que les piles sont correctement installées et qu'elles ne sont pas déchargées. Remplacez-les si nécessaire.

Comment changer les unités de mesure ?

Pour changer les unités de mesure, utilisez le bouton de sélection des fonctions situé sur le devant de l'appareil. Appuyez plusieurs fois pour faire défiler les options.

Comment effectuer une mesure de tension ?

Pour mesurer la tension, sélectionnez le mode 'V' sur le multimètre, placez les sondes sur les bornes de la source de tension, et lisez la valeur sur l'écran.

Le Testboy TB3000 affiche une erreur 'OL'. Que signifie cela ?

L'affichage 'OL' signifie que la valeur mesurée dépasse la plage maximale de mesure. Vérifiez les connexions et essayez de mesurer une valeur inférieure.

Comment vérifier la continuité avec le Testboy TB3000 ?

Pour vérifier la continuité, sélectionnez le mode 'diode/continuité' et placez les sondes aux extrémités du circuit. Un bip sonore indiquera une continuité.

Est-il possible de mesurer des courants élevés avec ce multimètre ?

Le Testboy TB3000 a une capacité de mesure de courant limitée. Ne dépassez pas 10 A pour éviter d'endommager l'appareil.

Comment calibrer le Testboy TB3000 ?

Pour calibrer le Testboy TB3000, reportez-vous à la section de calibration du manuel d'utilisation, qui fournit des instructions détaillées.

Le Testboy TB3000 est-il étanche ?

Le Testboy TB3000 n'est pas étanche. Évitez tout contact avec l'eau ou l'humidité pour garantir un fonctionnement optimal.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation du Testboy TB3000 est disponible en format PDF sur le site officiel du fabricant ou dans l'emballage du produit.

Comment nettoyer le Testboy TB3000 ?

Pour nettoyer le Testboy TB3000, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager l'appareil.

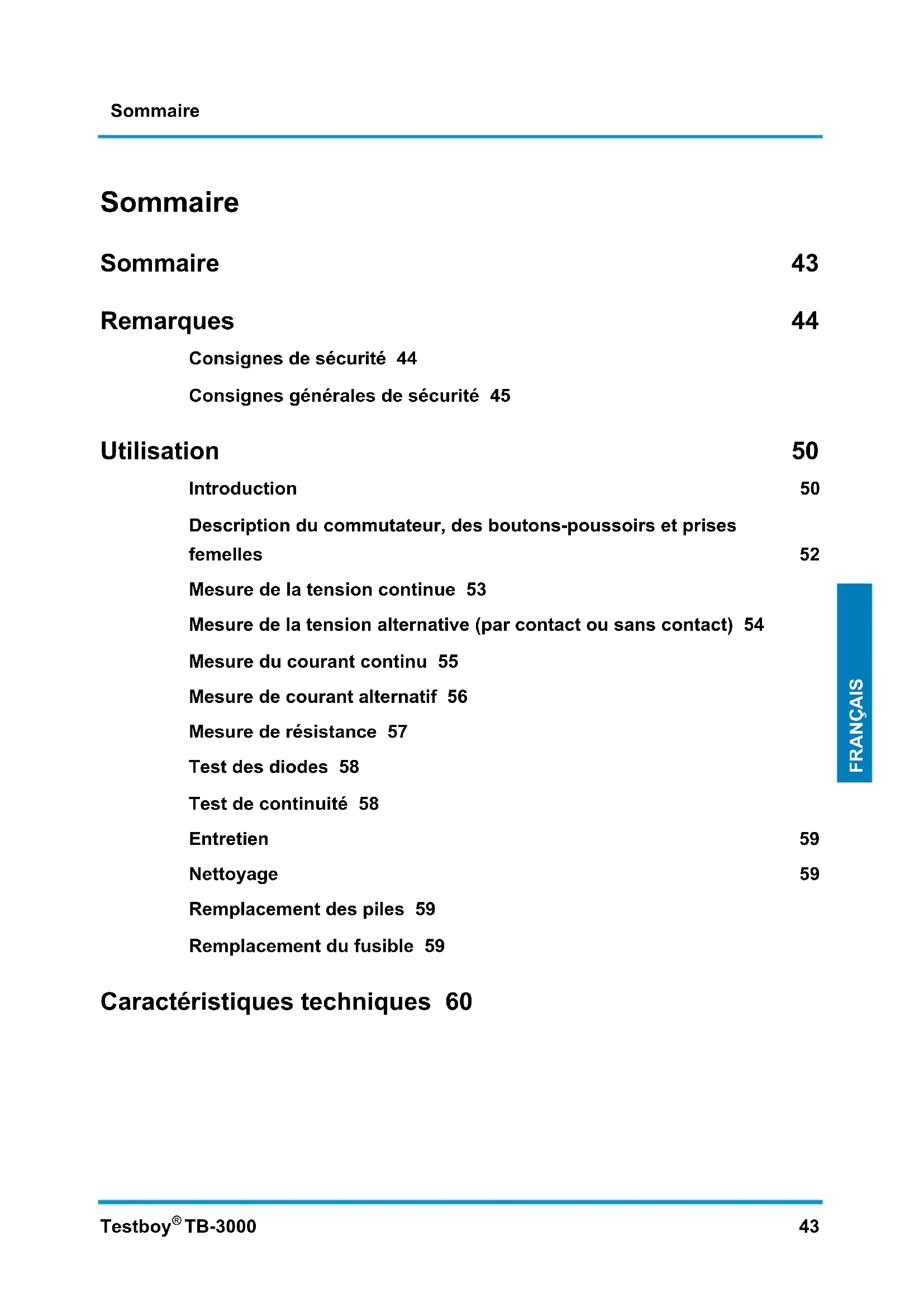

MODE D'EMPLOI TB3000 Testboy

Consignes de sécurité 44

Consignes générales de sécurité 45

Utilisation 50

Description du commutateur, des boutons-poussoirs et des prises femelles 52

Mesure de la tension continue 53

Mesure de la tension alternative (par contact ou sans contact) 54

Mesure du courant continu 55

Mesure de courant alternatif 56

Mesure de résistance 57

Test des diodes 58

Test de continuité 58

Entretien 59

Nettoyage 59

Remplacement des piles 59

Remplacement du fusible 59

Avertissement

D'autres sources de dangers sont p. ex. des pièces mécaniques pouvant provoquer de graves blessures sur des personnes.

Même la mise en danger des objets (par ex. endommagement de l'appareil) existe.

Avertissement

Des chocs électriques peuvent provoquer la mort ou de graves blessures aux personnes et mettre en danger le fonctionnement d'objets (p. ex. dommages à l'appareil)

Avertissement

Ne dirigez jamais le rayon laser sur vos yeux, directement ou indirectement via des surfaces réfléchissantes. Les rayons laser peuvent provoquer des dommages irréparables à vos yeux. Si vous effectuez des mesures à proximité de personnes, le rayon laser doit être désactivé.

Avertissement

Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier l'appareil de votre propre chef. Afin d'assurer un fonctionnement sûr de l'appareil, respecter absolument les consignes de sécurité, les avertissements ainsi que le chapitre « Utilisation conforme »

Avertissement

Avant d'utiliser l'appareil, veuillez observer les remarques suivantes :

Évitez d'utiliser l'appareil à proximité d'appareils de soudage électriques, de dispositifs de chauffage à induction et autres champs électromagnétiques. Après des changements de température subites, l'appareil doit être adapté à la nouvelle température ambiante pendant env. 30 minutes avant utilisation, pour stabiliser le capteur IR. N'exposez pas l'appareil à de hautes températures pendant un temps prolongé. Évitez les environnements poussiéreux et humides. 1 Les appareils de mesure et les accessoires ne sont pas des jouets. Écartez-les des enfants! Dans les établissements professionnels, respectez les consignes de prévention des accidents émises par l'association des caisses d'assurance mutuelle de l'industrie pour les installations et équipements électriques.

Veuillez respecter les cinq règles de sécurité :

1 Déconnexion 2 Protection contre la remise sous tension 3 Vérifier l'absence de tension (l'absence de tension doit être constatée sur 2 pôles) 4 Mise à la terre et mise en court-circuit 5 Couvrir les pièces voisines sous tension

Utilisation conforme

L'appareil n'est destiné qu'aux applications décrites dans la notice d'utilisation. Tout autre utilisation est interdite et peut provoquer des accidents ou la destruction de l'appareil. De telles applications annulent immédiatement toute garantie ou recours de l'utilisateur envers le fabricant.

Pour protégé l'appareil contre les dommages, enlevez les piles de l'appareil si vous ne l'utilisez pas pendant une durée prolongée. En cas de dommages matériels ou corporels provoqués par une manipulation non conforme ou le non-respect des consignes de sécurité, nous n'assumons aucune responsabilité. Dans de tels cas, tout recours en garantie est exclu. Un point d'exclamation dans un triangle renvoie à des consignes de sécurité se trouvant dans le mode d'emploi. Avant la mise en service, lisez les instructions complètement. Cet appareil a été contrôlé CE et est donc conforme aux directives exigées.

Nous nous réservons le droit de changer les spécifications sans avis préalable © Testboy GmbH, Allemagne.

Exclusion de responsabilité

En cas de dommages causés par le non-respect du mode d'emploi, tout recours en garantie est annulé! Nous n'assumons aucune garantie pour les conséquences qui en résultent!

Testboy n'assume aucune responsabilité pour les dommages resulting :

du non-respect du mode d'emploi, de modifications du produit non autorisées par Testboy ou de pièces de rechange non fabriquées ou non autorisées par Testboy, de l'influence de l'alcool, de drogues ou de médicaments.

Pertinence du mode d'emploi

Les présentes instructions d'utilisation ont été élaborées avec grand soin. Nous ne garantissons pas que les données, figures et dessins soient corrects ni complets. Sous réserve de modifications, d'erreurs d'impression, d'erreurs et omissions.

Mise au rebut

Cher client Testboy, en achetant notre produit, vous avez la possibilité de prendre l'appareil à des points de collecte pour déchets électroniques au terme de son cycle de vie.

La DEEE (2002/96/CE) réglemente le retour et le recyclage des déchets électriques et électroniques. Depuis le 13/8/2005, les fabricants d'appareils électriques et électroniques sont tenus de reprendre gratuitement les appareils électriques achetés après cette date et de les recycler. Depuis cette date, les appareils électriques ne doivent plus être mis aux déchets « ordinaires ». Les appareils électriques doivent être recyclés et éliminés séparément. Tous les appareils auxquels s'applique cette directive portent ce logo.

Mise au rebut de piles usagées

En tant que consommateur final, vous êtes tenu par la loi (loi sur les piles) de rendre toutes vos piles et accumulateurs ; la mise aux déchets ménagers est interdite!

Les piles/accumulateurs comportant des substances polluantes sont reprises par les symboles ci-contre, indiquant l'interdiction de mise aux déchets ménagers.

Les désignations du métal lourd déterminant sont les suivantes : Cd = cadmium, Hg = mercury, Pb = plomb.

Vous pouvez rendre vos piles/accumulateurs usagées gratuitement à tous les points de collecte de votre commune ou aux points de vente de piles/accumulateurs !

Garantie de 5 ans

Testboy - Les appareils sont soumis à un contrôle de qualité strict. Si toutefois des défauts de fonctionnement devaient survenir lors de l'utilisation quotidienne, nous accordons une garantie de 5 ans (uniquement valable sur représentation de la facture). Nous éliminons notamment tout défaut de fabrication et de matériel si vous nous renvoyez l'appareil non ouvert et sans que ce dernier n'ait subi d'intervention par une tierce partie. Les dommages dus aux chutes ou aux erreurs de manipulation sont exclus de la garantie.

Veuillez contacter :

Certificat de qualité

Toutes les activités et procédures qualitatives effectuées au sein de la société Testboy GmbH sont contrôlées en permanence par un système de gestion de la qualité. Testboy GmbH garantit en outre que les outils et instruments de contrôle utilisés lors de l'étalonnage sont soumis à un contrôle permanent.

Déclaration de conformité

Ce produit est conforme aux directives basse tension 2006/95/CE et aux directives de CEM 2004/108/CE.

Utilisation

Le Testboy® TB-3000 est un multimètre d'emploi universel. L'appareil de mesure est fabriqué selon les directives de sécurité les plus récentes et garantit un fonctionnement sûr et fiable. Dans l'artisanat ou dans le domaine industriel ainsi que pour l'électronique de loisirs, ce multimètre est une aide précieuse pour toutes les applications de mesure standard.

Sécurité selon CEI/EN 61010-1 / DIN VDE 0411

La livraison comprend

Multimètre TB-3000 avec câbles de mesure de sécurité (CAT IV 600 V) Notice d'utilisation Sac "toujours prêt"

Mesures de sécurité

Le TB-3000 a quitté l'usine dans un état impeccable conforme à toutes les consignes de sécurité. Pour conserver cet état, l'utilisateur doit respecter les consignes de sécurité données dans la présente notice.

Attention!

Utiliser exclusivement les câbles de mesure sécurisés fournis ou des câbles de mesure équivalents, satisfaisant à la catégorie de mesure ajustée CAT IV 600 V.

Afin d'éviter tout choc électrique, respecter les mesures de précaution lorsque vous travaillez à des tensions supérieures à 120 V (60 V) CC ou 50 V (25 V) eff CA. Selon DIN VDE, ces valeurs représentent la limite des tensions pouvant être touchées. (Les valeurs entre parenthèses sont valables entre autres pour le domaine médical et agricole.) Avant chaque mesure, s'assurer que le câble de mesure et l'appareil de contrôle sont dans un état impeccable. Vous ne pouvez toucher aux câbles de mesure et aux pointes d'essai que par les poignées prévues à cet effet. En toutes circonstances, éviter de toucher les pointes d'essai.

L'appareil de contrôle ne doit être utilisé que dans les plages de mesure spécifiques.

Attention!

Avant chaque utilisation, contrôlez le fonctionnement impeccable de l'appareil (par ex. sur une source de tension connue, voir également DIN VDE 0105, partie 1).

Description du commutateur, des boutons-poussoirs et prises femelles

Interrupteur MARCHE/ AR-RET (par commutateur rotatif)	L'appareil se met sous tension en selec-tionnant une plage de mesure et se met hors tension en position "OFF".
Sélecteur de fonction (M)	Le sélecteur permet de commuter entre les fonctions imprimées en face avant.
Touché de mémorisation de la mesure (H)	En actionnant le bouton-poussoir, vous enregistrez la mesure actuelle.
Bouton de l'éclairage (◇)	En actionnant ce bouton, la fonction lampe de poche s'active, puis se désac-tive.
Sélecteur de fonction de mesure	En actionnant le commutateur rotatif, vous pouvez sélectionner les différents types de mesure de base.
Prise femelle 10 A (à gauche)	Pour les mesures à partir de 250 mA, il faut utiliser la prise 10 A.
Prise femelle d'entrée (à droite)	Câble de mesure rouge pour tous les ty-pes de signaux admissibles par l'appa-reil.
Prise de masse	Câble de mesure noir pour tous les types de signaux admissibles par l'appareil.

Mesure de la tension continue

À l'aide du sélecteur, régler la plage de mesure sur V =. Raccorder le câble de mesure noir sur la prise "COM" et le câble rouge sur la prise de droite. Relier les câbles de mesure sur l'échantillon. Le multimètre recherche automatiquement le calibre le plus favorable. Lire le résultat sur l'afficheur.

Tension continue

Plage de mesure Résolution Précision

200 mV 0,1 mV
2 V 0,001 V
20 V 0,01 V
200 V 0,1 V
600 V 1 V

Résistance d'entrée : 10 MΩ.

Tension d'entrée max.: 600 V CC

Mesure de la tension alternative (par contact ou sans contact)

A l'aide du sélecteur, régler la plage de mesure sur V~. Raccorder le câble de mesure noir sur la prise "COM" et le câble rouge sur la prise de droite. Relier les câbles de mesure sur l'échantillon. Le multimètre recherche automatiquement le calibre le plus favorable. Lire le résultat sur l'afficheur.

Si en appuyant sur la touche M, le bord supérieur du multimètre est relié à un conducteur sous tension (100 à 600 VCA), l'affichage clignote et un signal acoustique retentit. Ceci est également le cas pour le contrôle de phase unipolaire avec le câble de mesure rouge.

Tension alternative

Plage de mesure Résolution Précision

200 mV 1 mV		± 1,5 % de la mes. + 5 digits
2 V 0,001 V
20 V 0,01 V
200 V 0,1 V
600 V 1 V

Résistance d'entrée : 10 MΩ.

Tension d'entrée max.: 600 V AC eff, plage de fréquence: 40-400 Hz

Mesure du courant continu

À l'aide du sélecteur, régler la plage de mesure sur A. Régler sur DC à l'aide de la touche "M". Raccorder le câble de mesure noir sur la prise "COM" et le câble de mesure rouge sur la prise droite (jusqu'à 250 mA max).

Pour mesurer un courant dépassant 250mA, il faut utiliser la prise "10 A"!

Relier les câbles de mesure sur l'échantillon. Le multimètre cherche automatiquement le calibre le plus favorable. Lire le résultat sur l'afficheur.

En protection contre toute surchauffe de l'appareil, après 30 secondes au maximum, respecter une pause de 30 minutes pour permettre le refroidissement.

Courant continu

Plage de mesure Résolution Précision
200 μA 0,1 μA
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA
2 A 10 mA
10 A* 0,01 A

Protection contre les surcharges : plages μA et mA protégées par F 250 mA/690 V.

La plage 10A est protégée par F 10 A / 690 V.

• Dans la plage 10A, veiller à la durée maximale d'activation!

En protection contre toute surchauffe de l'appareil, après 30 secondes au maximum, respecter une pause de 30 minutes pour permettre le refroidissement.

Mesure de courant alternatif

A l'aide du sélecteur, régler la plage de mesure sur A. Régler sur AC à l'aide de la touche "M". Raccorder le câble de mesure noir sur la prise "COM" et le câble de mesure rouge sur la prise droite (jusqu'à 200 mA max).

Pour mesurer un courant dépassant 250mA, il faut utiliser la prise "10 A"!

Relier les câbles de mesure sur l'échantillon. Le multimètre cherche automatiquement le calibre le plus favorable. Lire le résultat sur l'afficheur.

En protection contre toute surchauffe de l'appareil, après 30 secondes au maximum, respecter une pause de 30 minutes pour permettre le refroidissement.

Courant alternatif

Plage de mesure Résolution Précision

200 μA 0,1 μA		± 1,3 % de la mes. + 5 digits
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA
2 A 10 mA		± 1,5 % de la mes. + 8 digits
10 A* 0,01 A

Protection contre les surcharges : plages μA et mA protégées par F 250 mA / 690 V.

La plage 10A est protégée par F 10 A / 690 V.

• Dans la plage 10A, veiller à la durée maximale d'activation!

En protection contre toute surchauffe de l'appareil, après 30 secondes au maximum, respecter une pause de 30 minutes pour permettre le refroidissement.

Mesure de résistance

À l'aide du sélecteur, régler la plage de mesure sur "Ω". Raccorder le câble de mesure noir sur la prise "COM" et le câble rouge sur la prise "V Ω A". Relier les câbles de mesure sur l'échantillon. Le multimètre recherche automatiquement le calibre le plus favorable. Lire le résultat sur l'afficheur.

Résistance

Plage de me-sure	Résolution	Précision
200 Ω	0,1 Ω protection surtensions : 250 V CA/CC	± 1% + 5 digits
2k Ω	0,001 kΩ	± 1% + 5 digits
20 kΩ	0,01 kΩ
200 kΩ	0,1 kΩ
2 MΩ	0,001 MΩ
20 MΩ	0,01MΩ	± 1,8% + 5 digits

Tension de mesure: 0,25 V.

Protection surtension: 600VCA / CC < 30s

Test des diodes

À l'aide du sélecteur, régler la plage de mesure sur "Ω". Raccorder le câble de mesure noir sur la prise "COM" et le câble rouge sur la prise de droite. À l'aide de la touche "M", régler sur la diode. Relier les câbles de mesure sur l'échantillon. Câble de mesure rouge = anode, câble de mesure noir = cathode. La tension inverse s'affiche.

Test des diodes

Plage de mesure	Résolution	Précision
	0,001 V Indique la tension inverse

Courant préliminaire : env. 0,6 mA, tension de : env. 1,5 V.

Protection surtension: 600VCA / CC < 30s

Test de continuité

À l'aide du sélecteur, régler la plage de mesure sur "Ω". Raccorder le câble de mesure noir sur la prise "COM" et le câble rouge sur la prise de droite. À l'aide de la touche "M", régler sur "Ω". Relier les câbles de mesure sur le circuit à vérifier. Pour les continuités inférieures à 50 Ω, un signal retentit. Lire le résultat sur l'afficheur.

Important : veillez à ce que le système soit hors tension et que les condensateurs situés sur la boucle de mesure soient déchargés.

Plage de mesure fonction

Le ronfleur intégré signale une continuité jusqu'à 50 Ω

Tension du circuit de mesure : env. 0,5 V.

Protection surtension: 600VCA / CC < 30s

Entretien

Lorsqu'il est utilisé selon la notice, l'appareil ne nécessite aucun entretien particulier.

Nettoyage

Si l'appareil a été sali du fait de l'utilisation quotidienne, vous pouvez le nettoyer avec un chiffon humide et un nettoyant ménager doux. Ne jamais utiliser de nettoyants agressifs pour effectuer le nettoyage.

Remplacement des piles

Le changement de la pile est nécessaire lorsque le symbole de la pile apparaît à l'affichage. Avant de replacer la pile, séparer physiquement de l'appareil les câbles de mesure !

Enlever la vis supérieure située au dos, ouvrir le compartiment des piles et enlever les piles usées. Insérer les piles neuves (2 piles rondes 1,5 V AAA). Remettre en place le compartiment et le visser.

Utiliser uniquement les piles indiquées!

Ne pas mettre les piles dans les déchets ménagers! Respecter les consignes légales d'élimination des déchets!

Remplacement du fusible

Pour remplaçer le fusible, il faut au préalable stopper l'appareil, les câbles de mesure et toutes les vis situées au dos. Ôter avec soin la face arrière de l'appareil et remplacer les fusibles par des fusibles du même type (fusible F 250 mA ou 10 A / 690 V). Refermer l'appareil en revisitant les vis.

Utiliser uniquement les fusibles indiqués!

Caractéristiques techniques

La précision se réfère à une température de 18°C - 28°C et une humidité de l'air de 75% sur une période d'un an (d'autres calibrages annuels sont proposés).

Sélection automatique et manuelle de la plage de mesure.

Tension max. entre les prises de raccordement et la masse : 600 V CA / CC.

Fusible F 250 mA / F10 A 690 V instantané

Altitude max. de fonctionnement

2000 m au-dessus du niveau de la mer

Hauteur d'affichage 20mm LCD

Indication 1999 max. (312)

Témoin de polarité automatique

Dépassement de capacité "OL" s'affiche

État des piles Le symbole de batterie s'affiche

Coupure automatique après env. 15 min.

Alimentation électrique 2 x 1,5 V AAA micro

Température de fonctionnement

de 0°C a 40°C

Température de stockage de -10 °C à 50 °C

Dimensions 170× 90× 38mm

Norme de contrôle CEI/EN 61010-1

Catégorie CAT IV 600 V

Cables de mesure

1000 V CAT III / 600 V CAT IV / 10 A

Selon la norme EN 61010-1, les catégories de mesure suivantes sont définies :

Catégorie de mesure CAT II

Mesurages sur les circuits reliés par connexion électrique directement sur le secteur, par fiche, à la maison, au bureau ou au laboratoire.

Catégorie de mesure CAT III

Mesurages sur l'installation du bâtiment :

consommateurs stationnaires, branchement divisionnaire, équipements fixés sur armoires divisionnaires.

Catégorie de mesure CAT IV

Mesurages sur les parties "source" de l'installation à tension :

compteurs, protection surtension du primaire, branchement principal.

Indice

Normed'isicurezza64

Poids 295 g incl. batterie
