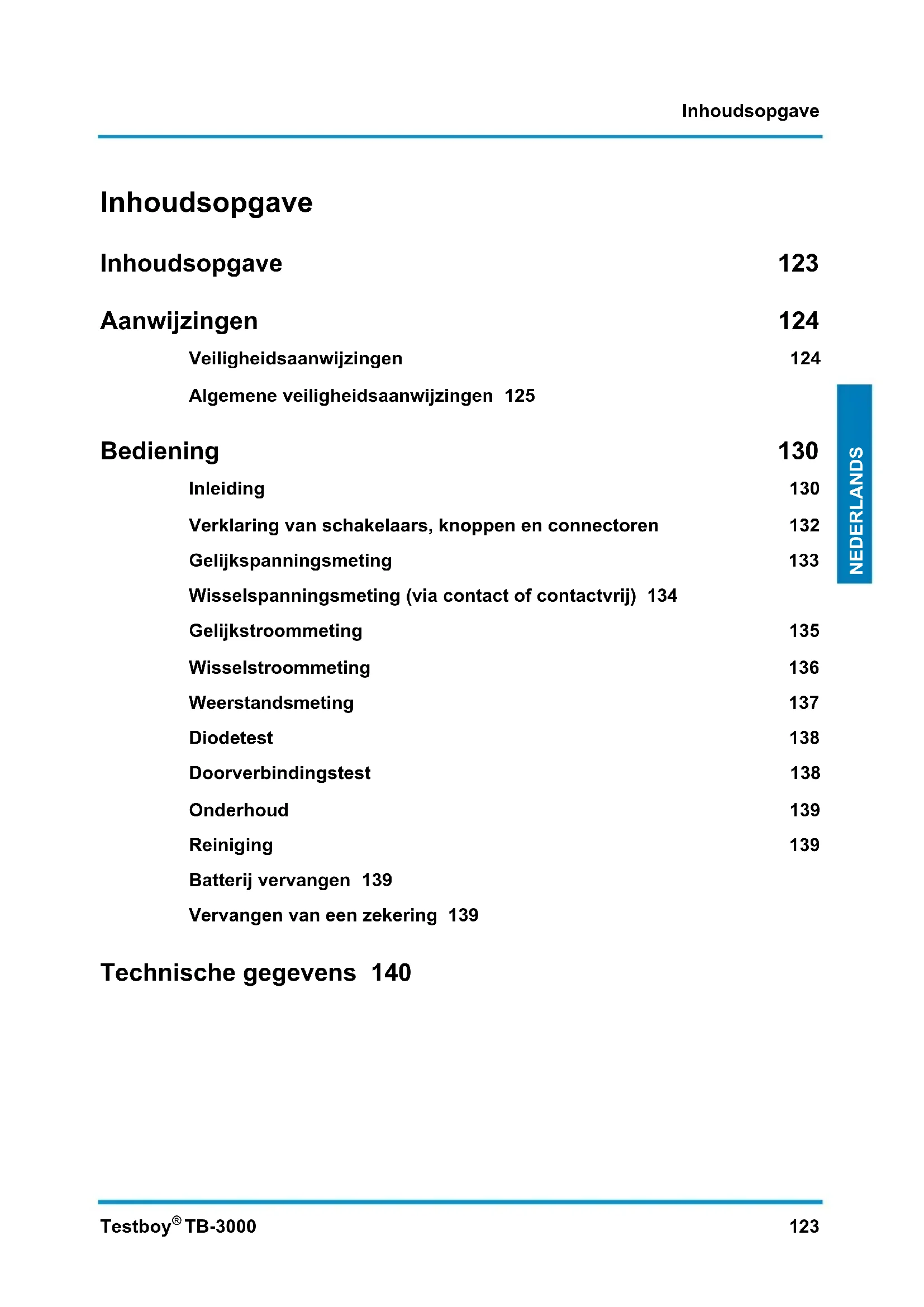

GEBRUIKSAANWIJZING TB3000 Testboy

Veiligheidsaanwijzingen 124

Algemene veiligheidsaanwijzingen 125

Bediening 130

Inleiding 130

Verklaring van schakelaars, knoppen en connectoren 132

Gelijkspanningsmeting 133

Wisselspanningsmeting (via contact of contactvrij) 134

Gelijkstroommeting 135

Wisselstroommeting 136

Weerstandsmeting 137

Diodetest 138

Doorverbindingstest 138

Onderhoud 139

Reiniging 139

Batterij verrangen 139

Vervangen van een zekering 139

Veiligheidsaanwijzingen

WAARSCHUWING

Overige gezarenbronnen zijn bijvoorbeeld mechanische delen die ernstig persoonlijk letsel können veroorzaken.

Er bestaat eveneens gevaar voor materiaele schade (bijvoorbeeld beschadiging van het apparaat).

WAARSCHUWING

Een elektrische schok kan tot de dood of tot ernstig persoonlijk letsel leiden en de juiste werkung van objcten bedreigen (bijvoorbeeld door beschadiging van het apparaat).

WAARSCHUWING

Richt de laserstraal nooit direct of indirect (door reflecterende oppervlakken) op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de nabijheid van personen,要去 de laserstraal worden gedeactiveerd.

Algemene veiligheidsaanwijzingen

WAARSCHUWING

In verband met de veiligheid en goedkeuring (CE) is het eigenmachtig ombouwen en/of wijzigen van het apparaat nicht toegestaan. Om een veilige omgang met het apparaat te waarborgen moet u de veiligheidsaanwijzingen, waarschuwingen en de paragraaf 'Bedoeld gebruik' beslist opvolgen.

WAARSCHUWING

Lees vór gezruik van het apparaat beslist de volgende aanwijzingen:

Voorkom gebruik van het apparaat in de nabijheid van elektrische lasapparatuur, inductieverwarmingen en andere elektromagnetische velden.
| Na abrupte temperatuurschommelingen要去 het apparaat voör gezbruik ter stabilisatie ongeveer 30 minutes aan de neue omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren.
Stel het apparaat nooit langere vrijbloot aan hoge temperaturen.
Voorkom stoffige en vochtige omgevingsomstandigheden.
Meetapparaten en toebehoren zijn geen spelgoed en behoren Niet in kinderhanden!
In commerciale inrichtingen要去 de ongevallenpreventievoorschriften van de vereniging van bedrijfsmatige ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen worden aangehonden.

Houd u aan de vijf veiligheidsregels:

1 Vrijschakelen
2 Tegen herinschakeling beveiligigen
3 Spanningsvrijje staat vaststellen (moet over 2 polen worden vastgesteld)
4 Aarden en kortsluiten
5 Aangrenzende en onder spanning staande delen afdekken

Bedoeld gebruik

Het apparaat is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Elke andere toepassing is Niet toegestaan en kan tot ongevallen of onherstelbare schade aan het apparaat leiden. Dergelijk teepassingen leiden ertoe dat de gebruiker Niet langer aanspraak kan maken op fabrieksgarantie.

i Om het apparaat gegen beschadiging te beschemen moet u de batterijen uit het apparaat nemen als dit langere vrij nicht worden gebruikt.

In geval van materiele schade of persoonlijk letsel, door foutieve behandeling of negeren van de veiligheidsaanwijzingenveroorzaakt, aanvaarden wij geen enkele aansprakelijkheid. In dergelijkke geallenervalt de garantie. Een uitroepteken in een driehoek wijst op veiligheidsaanwijzingen in de gebruiksaanwijzing. Lees voor de ingebruikneming de gebruiksaanwijzing compleet door.Dit apparaat is CE-gecontroleerd en voldoet hierdoor aan de relevante richtlijnen.

Alle rechten voorbehonden om de specificaties zonder voorafgaande aankondiging aan te passen © Testboy GmbH, Duitsland.

Uitsluiting van aansprakelijkheid

In geval van schade die door het negeren van de gebruiksaanwijzing ontstaat, komen alle aanspraken op garantie te verrallen! Voor gevolgschade die hieruit voortvloeit, aanvaarden wij geen enkele aansprakelijkheid!

Testboy is nicht aansprakelijk voor schade dieuit

| het negeren van de gebruiksaanwijzing
| Niet door de firma Testboy vrijgegeven wijzigingen aan het product of
| Niet door de firma Testboy geproduceerde of Niet doorhaar vrijgeveen reserveonderdelen
| invloed van alcohol, drugs of medicijnen worden veroorzaakt voortvloeien.

Juistheid van de gebruiksaanwijzing

Deze gebruiksaanwijzing is met de grootste zorgvuldigheid samengesteld. Voor de juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen worden geen aansprakelijkheid aanvaard. Wijzigingen, drukfouten en vergissingen voorbehonden.

Gescheiden inzameling

Geachte Testboy-klant, U kurz het apparaat na het einde van zich levensduur maar een geschikt inzamelingspunt voor elektroschroot brengen.

De AEEA (2002/96/EC) regelt de terugname en recycling van afgedankte elektrische en elektronische apparatuur. Fabrikanten van elektrische en elektronische apparatuur zijn vanaf 13-8-2005 verplicht om elektrische en elektronische apparatuur die na deze datum worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische en elektronische apparatuur mag dan nicht langer in de 'normale' afvalstromen terechtkommen. Elektrische en elektronische apparatuur要去 geschieren worden gerecycled en afgevoerd. Alle apparatuur die onder deze richtig valt, draagt dit logo.

Gescheiden inzameling van gebruikte batterijen

Als gebruiker bent u wettelijk (batterijwetgeving) verplicht tot teruggave van alle gebruike batterijen en accu's; afvoer via het huisvuil is verboden!

Batterijen/accu's die schadelijke stoffen bevatten zich met de nevenstaande symbolen aangeduid, die op het verbod op afvoer via het huisvuil wijzen.

De aanduidingen voor het doorslaggevende zwaar metaal zichn: Cd = cadmium, Hg = kwik, Pb = lood.

Uw lege batterijen/accu's=kunt u kosteloos afgeven bij de KCAdepots in uw gemeente en overal waar batterijen/accu's worden verkocht!

5aar guarantee

Testboy-apparaten worden onderworpen aan een strenge kwaliteit'scontrol. Als in het dagelijk gebruik desondanks fouten in de werking optreden, bieden wij 5aar garantie (alleen geldig met rekening). Fabricage- of materiaalfouten worden door ons kosteloos hersteld voor zover het apparaat zichonder sporen van uitwendige inwerking en ongeopend maar ons worden terug gezonden. Beschadigingen door vallen of verkeerde behandeling vallen nicht onder de garantie.

Neem contact op met:

Testboy GmbH Tel: [phone]

Kwaliteitscertificaat

Alle binnen de firma Testboy GmbH uitgevoerde werkzaamheden en processen die relevant zijn voor de kwaliteit worden continu door een kwaliteitsmanagementsystem bewaatkt. De firma Testboy GmbH bevestigt daarnaast dat de gedurende de kalibratie gebruike contro-inrichtingen en instrumenten onderworpen zijn aan een voortdurende controle.

Verklaring van overeenstemming

Het product voldoet aan de laagspanningsrichtlijnen 2006/95/EC en de EMC-richtlijnen 2004/108/EC.

Bediening

Inleiding

De Testboy® TB-3000 is een universeel toepasbare multimeter. Het meetapparaat worden volgens de{niewste veiligheidsvoorschriften gefabriceerd en waarborgt veilig en betrouwbaar werken. De multimeter is voor ambacht en industriie evenals voor de hobby-elektronicus een waardevol hulpmiddel bij alle standard meettaken.

Veiligheid volgens IEC/EN 61010 -1/DIN VDE 0411

Inhoud van de verpakking

Multimeter TB-3000 inclusief veiligheidsmeetsnoeren (CAT IV 600 V)
Gebruiksaanwijzing
Draagtas

Voorzorgsmaatregelen

De TB-3000 heeft de fabriek in verilgheidstechnisch onberispelijke staat verlaten. Om diesen staat te behouden要去 de gebruiker de verilgheidsinstructies in denen handleiding opvolgen.

Pas op!

Gebruik alleen de bijgevoegde veiligheidsmeetsnoren of gelijkwaardige meetsnoren, die aan de voorgeschreiben meetcategorie CAT IV 600 V voldoen.

Omeen elektrische schok te voorkomen要去 de voorgeschreiben voorzorgsmaatregelen worden getroffen, als met spanningen groter dan 120V (60 V) DC of 50 V (25 V) eff. AC wordt gewerkt. Deze waarden vormen volgens DIN VDE de grens van nog aan te raken spanningen. (Waarden:tussen haakjes gelden voor bijvoorbeeld medische of agrarische toepassingen.)
Vór elke meting moet u zich ervan overtuigen dat het meetsnoer en het testapparaat in onberispelijke staat verkeren.
Het meetsnoer en en testpennen mogen alleen aan de hiervoor bestemde handvaten worden vastgepakt. Aanraking van de testpennen要去 onder alle omstandigheden worden voorkomen.

Het testapparaat mag alleen in de gespecificierde meetbereiken worden gezruikt.

Wees voorzichtig!

Vór elk gebruik要去 het apparaat op juiste werkinq (bijvoorbeeld in combinatie met een bekende spanningsbron, zie ook DIN VDE 0105, Deel 1) worden gecontroleerd.

Verklaring van schakelaars, knappen en connectoren

AAN/UIT-schakelaar (door draaischakelaar)	Het apparaat worden door selectie van eenmeetbereik ingeschakeld en in de stand 'OFF'weekuitgeschakeld.
Functieschakelaar (M)	De schakelaar besteht de mogelijkheid tot omschakeling maar de erop gedrukte functies.
Meetwaardegeheugen-knop (H)	Bij bediening van de drukknop worden de huidige meetwaarde opgeslagen.
Verlichtingsknop (◇)	Na bediening schakelt de zaklampfunctie in en weer UIT.
Draaischakelaar meetfunctie	Door bediening van de draaischakelaar+kunnen de verschillende basis-meetwijzen worden geselecteerd.
10 A connector (links)	Bij metingen vanaf 250 mA要去 de 10 A connector worden gezruikt.
Ingangsconnector (rechts)	Rood meetsnoer voor alle voor hetapparaat toelaatbare signaaltypen.
Massaconnector	Zwart meetsnoer voor alle voor hetapparaat toelaatbare signaaltypen.

Gelijkspanningsmeting

Meetbereik met de keuzeschakelaar op V=instellen. Het zwarte meetsnoer met de 'COM'-connector en het rode meetsoer met de rechtter connector verbinden. Meetsnoeren met het te testen object verbinden. De multimeter zoekt automatisch het optimale meetbereik. Meetresultaat van het display aflezen.

Gelijkspanning

Meetbereik	Gevoeligheid	Nauwkeurigheid
200 mV 0,1 mV		± 0,5 % v.m.+ 3 digits ± 0,8 % v.m.+ 5 digits
2 V 0,001 V
20 V 0,01 V
200 V 0,1 V
600 V 1 V

Ingangsweerstand: 10 MΩ.

Max. ingangsspanning: 600 V DC.

Wisselspanningsmeting (via contact of contactvrij)

Meetbereik met de keuzeschakelaar op V~ instellen. Het zwarte meetsnoer met de 'COM'-connector en het rode meetsnoer met de rechtter connector verbinden. Meetsnoeren met het te testen object verbinden. De multimeter zoekt automatisch het optimale meetbereik. Meetresultaat van het display aflezen.

Als de bovenkant van de multimeter met ingedrukte knop 'M' gegen een onder spanning staande geleider (100-600 V AC) worden gehonden, knippert het display en hoort u een

waarschuwingssignaal. Hetzelfde bij eenpolige fasecontrole met het rode meetsnoer.

Wisselspanning

Meetbereik	Gevoeligheid	Nauwkeurigheid
200 mV 1 mV		± 1,5 % v.m. + 5 digits
2 V 0,001 V
20 V 0,01 V
200 V 0,1 V
600 V 1 V

Ingangsweerstand: 10 MΩ.

Max. ingangsspanning: 600 V AC RMS, frequentiebereik: 40-400 Hz.

Gelijkstroommeting

Meetbereik met de keuzeschakelaar op A instellen. Met de knop 'M' op DC instellen. Het zwarte meetsnoer met de 'COM'-connector en het rode meetsnoer met de rechtter connector verbinden (tot maximaal 250 mA).

Bij een stroom boven de 250 mA要去 voor meting de '10 A' connector worden gezruikt!

Meetsnoeren met het te testen object verbinden. De multimeter zoekt automatisch het optimale meetbereik. Meetresultaat van het display aflezen.

Als bescherming gegen oververhitting van het apparaat na maximaal 30 seconden meting een pauze van 30 minutes voor afkoeling aanhouden.

Gelijkstroom

Meetbereik	Gevoeligheid	Nauwkeurigheid
200 μA 0,1 μA		± 1,0 % v.m. + 3 digits
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA
2 A 10 mA		± 1,2 % v.m. + 5 digits
10 A* 0,01 A

Beveiling gegen overbelasting: A en mA-bereik beveiligd door F 250 mA / 690 V.

10 A-bereik is beveiligd door F 10 A/690 V.

• In het 10 A-bereik maximale inschakelduur aanhonden!

Als bescherming gegen oververhitting van het apparaat na maximaal 30 seconden meting een pauze van 30 minutes voor afkoeling aanhouden.

Wisselstroommeting

Meetbereik met de keuzeschakelaar op A instellen. Met de knop 'M' op AC instellen. Het zwarte meetsnoer met de 'COM'-connector en het rode meetsnoer met de rechtter connector verbinden (tot maximaal 200 mA).

Bij een stroom boven de 250 mA要去 voor meting de '10 A' connector worden gezruikt!

Meetsnoeren met het te testen object verbinden. De multimeter zoekt automatisch het optimale meetbereik. Meetresultaat van het display aflezen.

Als bescherming gegen oververhitting van het apparaat na maximaal 30 seconden meting een pauze van 30 minutes voor afkoeling aanhouden.

Wisselstroom

Meetbereik	Gevoeligheid	Nauwkeurigheid
200 μA 0,1 μA		± 1,3 % v.m. + 5 digits
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA
2 A 10 mA		± 1,5 % v.m + 8 digits
10 A* 0,01 A

Beveiling gegen overbelasting: A en mA-bereik beveiliggd door F 250 mA / 690 V.

10 A-bereik is beveiligd door F 10 A/690 V.

• In het 10 A-bereik maximale inschakelduur aanhonden!

Als bescherming gegen oververhitting van het apparaat na maximaal 30 seconden meting een pauze van 30 minutes voor afkoeling aanhouden.

Weerstandsmeting

Meetbereik met de keuzeschakelaar op instellen. Het zwarte meetsnoer met de 'COM'-connector en het rode meetsnoer met de "V A"-connector verbinden. Meetsnoeren met het te testen object verbinden. De multimeter zoekt automatisch het optimale meetbereik. Meetresultaat van het display aflezen.

Weerstand

Meetbereik	Gevoeligheid	Nauwkeurigheid
200 Ω	0,1 Ωoverspanningsbeveiliging:250 V AC/DC	± 1 % + 5 digits
2k Ω	0,001 kΩ	± 1 % + 5 digits
20 kΩ	0,01 kΩ
200 kΩ	0,1 kΩ
2 MΩ	0,001 MΩ
20 MΩ	0,01MΩ	± 1,8 % + 5 digits

Meetspanning: 0,25 V.

Overspanningsbeveiliging: 600 V AC/DC < 30 s.

Diodetest

Meetbereik met de keuzeschakelaar op instellen. Het zwarte meetsnoer met de 'COM'-connector en het rode meetsnoer met de rechtter connector verbinden. Met de knop M' op instellen. Meetsnoeren met het te testen object verbinden. Rood meetsnoer = anode, zwart meetsnoer = kathode. De sperspanning worden weergegeven.

Diodetest

Meetbereik

Gevoeligheid

0,001 V Geeft de sperspanning wee.

Nauwkeurigheid

Voorloopstroom: Ong. 0,6 mA, terugloopspanning: Ong. 1,5 V.

Overspanningsbeveiliging: 600VAC / DC < 30~s

Doorverbindingstest

Meetbereik met de keuzeschakelaar op instellen. Het zwarte meetsnoer met de 'COM'-connector en het rode meetsnoer met de rechtter connector verbinden. Met de knop M' op instellen. Meetsnoeren met de te testen kring verbinden. Bij een doorgang onder de 50 hoor u een geluidssignaal. Meetresultaat van het display aflezen.

Belangrijk! Zorg ervoor dat de condensatoren in de meetkring spanningsvrij en ontladen zijn.

Doorverbindingstest

Meetbereik

。）

Functie

De geintegreerde zoemer meldt doorgang tot 50 Ω

Meetkringspanning: Ong. 0,5 V.

Overspanningsbeveiliging: 600V AC/DC < 30 s.

Onderhoud

Het apparaat vereist bij gebruik volgens de gebruiksaanwijzing geen bijzonder onderhoud.

Reiniging

Als het apparaat door dagelijks gebruik vuil geworden is, kan het met een vochtige doek en een beetje milde huishoudreiniger worden gereinigd. Nooit scherpe reinigingsmiddelen of oplosmiddelen voor reiniging gebruiken.

Batterij verrangen

Vervanging van de batterijen worden noodzakelijk, als het batterijsymbol op het display worden weergegeven. Voordat de batterijen worden verrangen,要去en de meetsnoeren van het apparaat gescheidenহ!

De bovenste schroef aan de achterkant eruit draaien, batterijvak openen en lege batterijen uitmelen. Nieuwe batterijen (2 x 1,5 V AAA microcel) erin leggen. Batterijvak erop zetten en dichtschroeven.

Gebruik alleen de voorgeschreveen batterijen!

Batterijen behoren nicht thuis bij het huisvuil! Houd u aan de wettelijkke afvoervoorschriften!

Vervangen van een zekering

Bij verranging van een zekering van tevoren meetsnoren van het apparaat verwijderen en alle schroeven aan de achterkant van het apparaat losdraaien. De achterkant van de behuizing voorzichtig verwijderen en zekeringen door zekeringen van hetzelfde type (zekering F 250 mA of 10 A/690 V) verwangen. Apparaat zichschoeven.

Gebruik alleen de voorgeschreven zekeringen!

Technische gegevens

De nauwkeurigheid geldt voor 1aar bij een temperatuur van 18^ - 28^ met een luchtvochtigheid van 75% (nieuwe Jaarlijkse kalibraties worden aangeboden).

Automatische en handmatige selectie van het meetbereik.

Max. spanning tussen de connectoren en massa:

600 V AC/DC.

Zekering F 250 mA/F10 A 690 V snel

Max. gebruikshoogte 2000 m boven NAP

Displayhoogte 20mm Icd

Weergave max. 1999 (3 1/2)

Polariteitsweergave

Overloopweergave

Aftastfrequentie Ong. 0,4 s

Batterijstatus

Automatische uitschakeling na ong. 15 min

Voeding 2 x 1,5 V AAA Micro

Gebruikstemperatuur 0^ tot 40^

Bewaartemperatuur -10 °C tot 50 °C

Afmetingen 170× 90× 38mm

In de norm EN 61010-1 zijn de volgende meetcategorieën gedefiniert:

Meetcategorie CAT II

Metingen aan stroomkringen die elektrisch direct met het net verbonden zijn, door middel van stekkers in huishouding, bureau en laboratorium.

Meetcategorie CAT III

Metingen aan installations in gebouwen:

Stationaire verbruikers, aansluiting van verdeler, apparaten vast op de verdeler.

Meetcategorie CAT IV

Metingen aan de bron van de laagspanningsinstallatie:

Meter, primaire overspanningsbeveiliging, hoofdaansluiting.
