INSTRUKCJA OBSŁUGI TB3000 Testboy

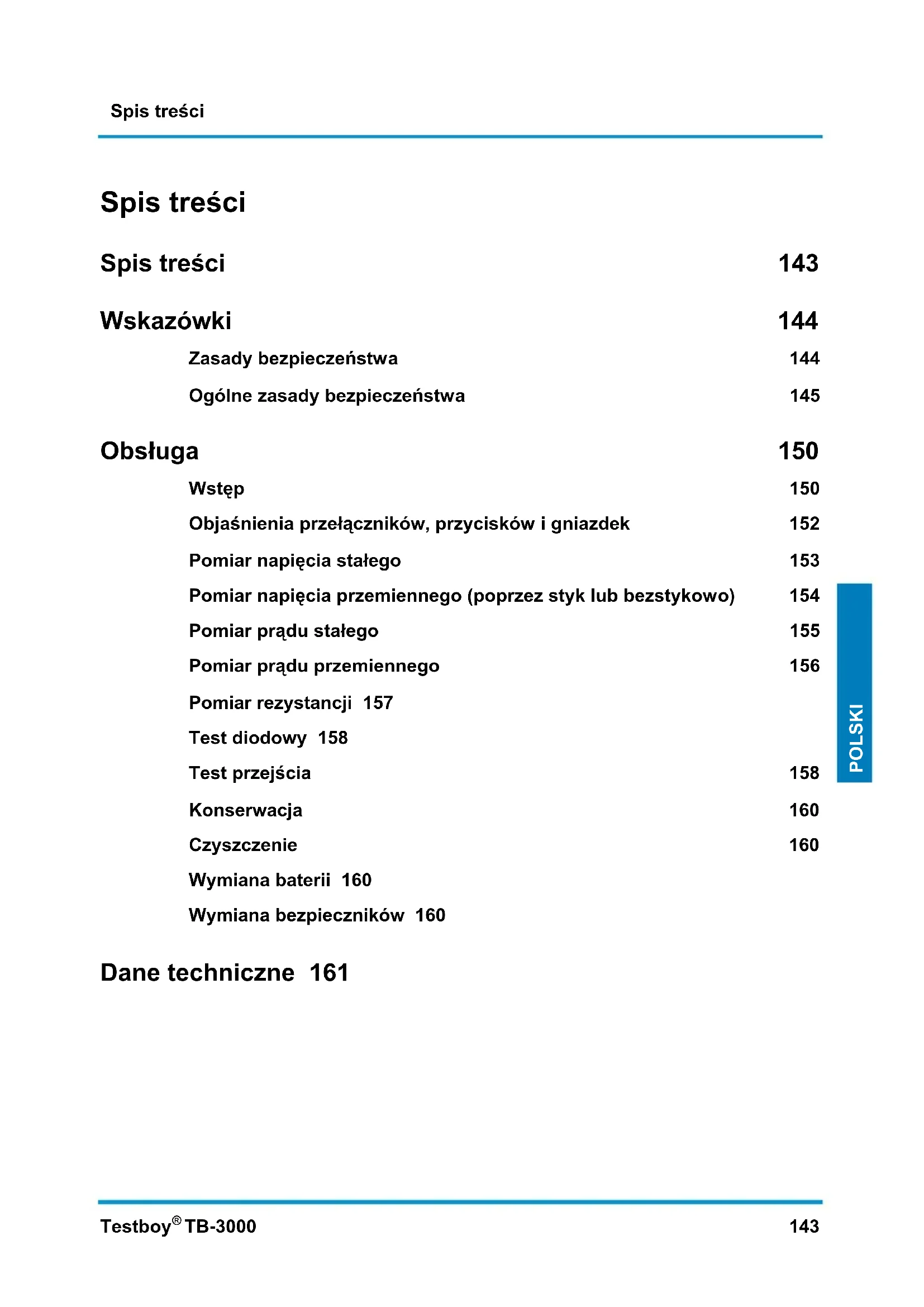

Zasady bezpieczenstwa 144

Ogólne zasady bezpiecznychsta 145

Obstuga 150

Wstep 150

Objasnienia przyȩczników, przycisków i gniazdek 152

Pomiar napiecia staiego 153

Pomiar napięcia przyemienné (poprzej styk lub bezstykowo) 154

Pomiar pradu staiego 155

Pomiar pradu przyemennego 156

Pomiar rezystancji 157

Test diodowy 158

Test przyjscia 158

Konserwacja 160

Czyszczenie 160

Wymiana baterii 160

Wymiana bezpiecznikow 160

Dane techniczne 161

Wskazówki

Zasady bezpieczneistwa

OSTRZEŽENIE

Pozostale zrodla zagrozen to np. elementy mechaniczne mogace przyczynic sie dogowstania powaznych obrazencia. Istnieje rowniez zagrozenia dla przydmiotow materialnych (np. uszkodzenia urzadzenia).

OSTRZEJEZENIE

Porażenie prȩdom elektrycznym sągowć do powaźnych obrażćcia, jak równej stanowycz zagrożenie dla sprawność przytedmiotów (np. uszkodzenia urzadzenia).

OSTRZEŽENIE

Nie kierować promienia lasera nigdy bezposrednio lub posrednio przyez powierzchnie odbijajace swiatto na oczy. Promieniowanie laserowe są doprowadzić do niedodwracalnych uszkodzen wzroku. Podczas pomiarów w基础知识 promieni lasera musi zostac wyłączony.

Ogólne zasady bezpiecznychstwa

OSTRZEŽENIE

Ze względów bezpiecznych z uwagi na atesty (CE) samowolna przybudowa i/lub modyfikacja urzadzenia jest niedozwołona. Aby zagwarantowej bezpiecznych eksploatacje urzadzenia, naleź koniecznie przyestrzegać zasad bezpiecznych, ostrzeżen oraz tresci rozdziau „Zastosowanie zgodne z przyznaczenia".

OSTRZEŽENIE

Przed przystapieniem do korzystania z urzadzenia przyestrzegać nastepujacych zaśad:

Unikać korzystania z urzadzenia w=Poblizu elektrycznych urzadzen spawajycch,ogrzewaczy indukcyjnych oraz innych pol elektromagnetycznych.
Po gwaltnownej zmianie temperatury urzadzenie przy uzyciem musi zostac przye. 30 minut dostosowane do nowej temperatury w celu stabilizaci czujnika IR.
Niewystawiać urzadzenia przyez dluszcy czas na dzialanie wysokich temperatur.
Unikać zapylonego i wilgotnéo otoczenia.
Przyrady pomiarowe i akcesoria nie są do zabawy i niedoga dostac sie wrece danei!
W budynkach komercyjnych naleź przy przystrzejćań przy数据分析 w bhp branżowych towarzystw ubezpieczeniowych dotycznych instalacji elektrycznych i wyposzazenia elektrycznych.

Przestrzegać pięciu regul bezpiecznychstwa:

1 Odączyc od zródta zasilania
2 Zabepieczyc przyd ponownym wączeniem
3 Sprawdzić,czy urzadzenie nie znajduje sie pod napięciem (odłaczenia od zródrna na 2 biegunach)
4 Uziemić i zewrzejć
5 Przykroc sąsiednie elementy znajdujace sie pod napieciem

Zastosowanie zgodne z przyznaczeniem

Urzadzenia jest przyznaczone tylko do zastosowan opisanych w instrukcji obslugi. Zastosowanie urzadzenia w inny sposob jest niedopuszczalne i besoin prowadzić do wypadków lub zniszczenia urzadzenia. Skutkiem takich dzialan jest natychmiastowe wygaśmiecie wszelkich roszczenia z tytułu gwarancji i rękojm i uzytkownika wobec producenta.

Aby chronić urzadzenie przydaczodzeniem, w przypadku niedkorzystania z urzadzenia przyez dluszysz czas wyjac baterie.

Nie przyjmujemy odpowiedzialnosci za szkody materialne lub osobowe, ktorych przyczyna byla nieprawidłowaa obstuga lub nieprzestrzeganie zasad bezpieczenstwa. W takiej sytuacci wysgasaja wszelkie prawa gwarancyjne. Wykrzynik na tle trojkata wskazuje w instrukcji obstugi nazasady bezpieczenstwa. Przed uruchomieniem zapoznać sie ztreścia calej instrukcji. Urzadzenia posiada symbol CE, dlatego speltnia wymagane dyrektywy.

Zastrzega sieRAWo dozmian specyfikaksi bez uprzedniago informowania © Testboy GmbH, Niemcy.

Wyłaczenia odpowiedzialnosci

W przypadku szkód spowodowanych nieprzestrzeganiem instrukcji wgasaja prawa gwarancyjne! Nie przyjmujemy odpowiedzialnosci za szkody następcze powstałe z untołu!

Testboy nie ponosi odpowiedzialnosci za szkodywynikajace z

nieprzestrzegania instrukcji
modyfikaksi produktu niezatwierdzonych przy Testboy lub
|噤ci zamiennych niewyprodukowanych lub niezatwierdzonych przyez Testboy
wpywu alkoholu, narkotykow lub lekow.

Zgodnosćtreści instrukcji ob.§ugi ze stanem faktycznym

Niniejsza instrukcja obslugi została opracowana z duź staranność. Nie gwarantujemy poprawnosci i kompletnosci danych, ilustracje i rysunków. Zastrzega są不可避免zzmian, będów w druku i pomylek.

Utylizacja

Szanowy Testboy Kliencie! Nabywajć nasz produkt, masz moziwość oddania urzadzenia po zakończeniu seinem eksploatacji do wąsciwego punktu zbiórki złomu elektrycznégo.

Dyrektywa WEEE (2002/96/WE) reguluje sposob odbioru i utylizacja zuozytych urzadzen elektrycznych. Od dnia 13.8.2005 r. producenci spreȩtu elektryczné są zobowiazani do bezplatné przyjmownikia i utylimazcjki urzadzen elektrycznych spreżedawanych po tej dacie. Urzadzenia elektryczne nie mogą byćJuź usuwane w zwykły sposob. Naleź je oddzielnie poddawać recyklingowy i utylimizowej. Wszystkie urzadzenia objęte tā dyrektywa oznaczone są takim logo.

Utylizacja zuzytych baterii

Nabywca jako klien kończy (ustawa o bateriach i akumulatorach) jest zobowych do zwrotu wsztkich zuzytych baterii i akumulatorów; wyrzucanie wraz z odpadami z gospodarstw domowych jest zabronione!

Baterie/akumulatory zawierajace substantjc szkodliwe sa oznaczone przyedstawionymi z boku symbolami wskazujacymi zakaz wyrzucania ich do odpadow z gospodarstw domowych.

Oznaczenia glównych metali cięzkich: Cd = kadm, Hg = rtć, Pb = olów.

Zuzyte baterie/akumulatorydoğan nieodplatnie przyekazywać do komunalnych punktów zbiórki lub wszȩdzie tam, gdzie spreżedawane są baterie/akumulatory!

5 lat gwarancji

Urzadzenia Testboy są poddawane sciscej kontroli jakosciowej. Jednak na wypadek wystapienia usterek w dzialaniu w trakcie codziennej practyki udzielamy gwarancji na okres 5 lat (obowiazujue tylko z paragonem zakupu). Wady fabryczne i materiałyowe usuwamy bezplatnie, jestiNieotwierane urzadzenia dostanie do nas przystane w stanie niewskazujacym na ingerencje osob trzechich. Prawa gwarancyjne nie obejmuja uszkodzen spowodowanych upadkiem urzadzenia z wysokość lub nieprawidłowoa obś Hague.

Nalezy zworcić sie do:

Wszystkie czynnosci i procesy realizowane w firmie Testboy GmbH istone z uwagi na jakosci są przyczamy monitorowane na podstawie systemu zaradzania jakoscią. Firma Testboy GmbH potwierdza, ze podczas kalibraci stosowane urzemiania kontrlne i przyrzady podlegaja ciagnej kontroli wyposzenia kontrolnego.

Deklaracja zgodnosci

Produkt spelnia wymogi Dyrektywy niskonapięciowej 2006/95/EC oraz dyrektywy EMC 2004/108/EC.

Obstuga

Wstep

Testboy® TB-3000 jest miernikiem o uniwersalnym zastosowaniu. Miernik ten zostawyprodukowych w oparciu o najnowsze przyopsis bezpieczność w i gwarantuje bezpiecznych oraz niedawodna prace. Miernik jest pomocny w zastosowaniach rzemieśnlniczych lub przemysłowych, jak równej dla elektronikuw-hobbystów we wzystkich standardowych pomiarach.

Bezpiecznebstwo zgodnie z norma IEC/EN 61010 -1 / DIN VDE 0411

Zakres dostawy

Miernik TB-3000 wraz z bezpiecznych przyzewodami pomiarowych (CAT IV 600 V)
Instrukcja obslugi
Futeraltypu „pogotowie"

Środki bezpieczewska

TB-3000 opuscił zakjad w stanieNie budzącym zastrzeżć pod względem bezpieczędwa. W celu utrzymaniakiego stanu uzytkownik musi przystrzegać zasad bezpieczędwa podanych w niniejszej instrukcji.

Uwaga!

Naleź stosowej wyłącznie dołączone bezpieczne przygewy pomiarowe sąź ekwiwalentne przygewy pomiarowe odpowiadajść wȩsciwej kategorii pomiarów CAT IV 600 V.

Aby uniknac porazenia pradem elektrycznym, nalezy przyestrzegać sroków ostrożnosci przy prowadzeniu prac przy napiȩci powyȩj 120 V (60 V) DC lub 50 V (25 V) AC. Wartosci te są, zgodnie z DIN VDE, wartosciami granicznych nigrożné napiȩcia dotykowej. (Wartosci podane w nawiasach obłowźuja np. dla zastosowan w medycynie lub rolnictwie).
Przed kaźdym pomiarem naleź upewnić sie,czy przywośd pomiarowy i przyrzȩd kontrolny są w dobrym stanie.
Przewody pomiarowe i koncownik kontrolne wolno dotykać tylko za odpowiednie uchwyty. Naleź yza wszelka cenę unikać dotykania koncownik kontrolnych.

Przyrzad kontrolnyMZebyc uzywany tylko w wyszczegolnionych zakresach pomiarowych.

Uwaga!

Przed kaźdym użyciem urzadzenia naleź y sprawdzić pod katem prawidłowego dzialania (np. na znanym zródle napiecia, patrz takź DIN VDE 0105, Częsć 1).

Objasnienia przyȩćzników, przycisków i gniazdek

Wyłącznik [AN/AUS] (poprzej穿透)	Urzadzenia sączane jest poprzej wybrzakresu pomiarowej i wyȩczane poprzej ustawuminium w położenie „OFF".
Przelącznik funkcyjny (M)	Przelącznik ten umozgliwa przyȩczanie między wybranymi funkcjami.
Przycisk pAMIęci wartość pomiarowej (H)	Naciȩśćkiegoideo przyczysku powoduje zapisanjeactualnej wartośćzmierzonej w pAMIęci.
Przycisk oświetlenia (♀)	Naciȩśćkiegoideo przyczysku powoduje wȩćzenia i wyȩćzenia funkcjji latarki.
Przelącznik selekczyjny funkcjki pomiarowej	Przelącznik ten umozgliwa wybró róźnych podstawowych rodzajów pomiaru.
Gniażdko 10 A	Przy pomiarach od 250 mA trzeba uzywać gniażdka 10 A.
Gniażdko wejsciowe (strona prawa)	Czerwony przyȩód pomiarowy dla wszystki ch dopuszczalnych w urȩdzeniu rodzajów sygnału.
Gniaźdo masy	Czarny przyȩód pomiarowy dla wszystkich dopuszczalnych w urȩdzeniu rodzajów sygnału.

Pomiar napiecia staiego

Nastawic zakres pomiarowy na przyȩczniku selekcyjnym na V=. Czarny przewód pomiarowy połączyc z gniażdem „COM”, a czerwony przewód pomiarowy połączyc z sprawym gniażdem. Przewody pomiarowe połączyc z badanym przyȩdmiotem. Miernik automatycznie wyszukujeSBiejnej korzystny zagres pomiarowy. Wynik pomiaru sązy odczytać na wyświetlaczu.

Napięcie state

Zakres pomiarowy	Rozdzielczość	Dokładnosć
200 mV 0,1 mV		± 0,5 % v.M.+ 3 Digit
2 V 0,001 V
20 V 0,01 V		± 0,8 % v.M.+ 5 Digit
200 V 0,1 V
600 V 1 V

Impedancja wejsciowa: 10 MΩ.

Maks. napiecie wejsciowe: 600 V DC.

Pomiar napięcia przyemienego (poprzej styk lub bezstykowo)

Nastawic zakres pomiarowy na przyȩczniku selekcyjnym na V~. Czarny przewód pomiarowy połaczyc z gniażdem „COM", a czerwony przewód pomiarowy połaczyc z sprawym gniażdem. Przewody pomiarowe połaczyc z badanym przyȩdmiotem. Miernik automatycznie wyszukujeSBie najbardziej korzystny zagres pomiarowy. Wynik pomiaru sąży odczytać na wyświetlaczu.

Jeźeli górna krawędź miernika trzymana jest z wciński tym przycziskiem M przy przyzewodzie bedaquym pod napieciem (100-600 V AC), wyświetlacz miga i rożbrzmiewa sygnat akustyczny. Podobnie jest przy jednobiegunowej kontroli faz z czerwonym przyzewodem pomiarowyym.

Napięcie przyzemienne

Zakres pomiarowy	Rozdzielczość	Dokładnosć
200 mV 1 mV		± 1,5 % v.M. + 5 Digit
2 V 0,001 V
20 V 0,01 V
200 V 0,1 V
600 V 1 V

Impedancja wejsciowa: 10 MΩ.

Maks. napiecie wejsciowe: 600 V AC RMS, zakres czestotliwość: 40-400 Hz.

Pomiar pradu staiego

Nastawić zakres pomiarowy na przyȩczniku selekcyjnym na A.

Przyciskiem „M“ ustawic na DC. Czarny przyzewód pomiarowy połaczyc z gniażdem „COM“, a czerwoń przyzewód pomiarowy połaczyc z sprawym gniażdem (maks. do 250 mA).

Przy wartość prȩdu powyȩj 250 mA do pomiaru sąȩzy uzywać gniaźdka „10 A"!

Przewody pomiarowe połaczyc z badanym przytedmiotem. Miernik automatycznie wyszukujeSBie najbardziej korzystny zakres pomiarowy. Wynik pomiaru naleź odczytać na wyświetlaczu.

Aby nie doprowadzić do przyegrzania są urzadzenia, po pomiarze trwającym maksymalnie 30 sekund naleź y zrobić 30-minutowa przyrerwo w celu和他的 schłodzenia.

Prad staly

Zakres pomiarowy	Rozdzielczość	Dokładnosć
200 μA 0,1 μA		± 1,0 % v.M. + 3 Digit
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA
2 A 10 mA		± 1,2 % v.M. + 5 Digit
10 A* 0,01 A

Zabepieczenia przyd przyȩzuminium: Zakres μA i mA zabepieczony przyez F 250 mA / 690 V.

Zakres 10 A jest zabezpieczony przyez F 10 A / 690 V.

• w zakresie 10 A przyestrzegać maksymalnégo czasu wączenia!

Aby nie doprowadzić do przyegrzania są urzadzenia, po pomiarze trwająm maksymalnie 30 sekund zrobić naleź y 30-minutowa przy zerę w celu为其ego schłodzenia.

Pomiar prădu przyemienego

Nastawić zakres pomiarowy na przyȩczniku selekcyjnym na A.

Przyciskiem „M“ ustawic na AC. Czarny przywod pomiarowy połaczyc z gniażdem „COM“, a czerwoń przywod pomiarowy połaczyc z sprawym gniażdem (maks. do 200 mA).

Przy wartość prȩdu powyȩj 250 mA do pomiaru sąȩzy uzywać gniaźdka „10 A"!

Przewody pomiarowe połaczyc z badanym przytedmiotem. Miernik automatycznie wyszukujeSBie najbardziej korzystny zakres pomiarowy. Wynik pomiaru nalezy odczytać na wyświetlaczu.

Aby nie doprowadzić do przyegrzania są urzadzenia, po pomiarze trwajycym maksymalnie 30 sekund naleź zrobie 30-minutowa przy zerę w celu是我的o schłodzenia.

Prad przemienny

Zakres pomiarowy	Rozdzielczość	Dokładnosć
200 μA 0,1 μA		± 1,3 % v.M. + 5 Digit
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA
2 A 10 mA		± 1,5 % v.M + 8 Digit
10 A* 0,01 A

Zabezpieczenia przyd przyȩzieniem: Zakres μA i mA zabeźpieczony przyż F 250 mA / 690 V.

Zakres 10 A jest zabezpieczony przyez F 10 A / 690 V.

• w zakresie 10 A przyestrzegić maksymalnégo czasu wączenia!

Aby nie doprowadzić do przyegrzania są urzędzenia, po pomiarze trwajycym maksymalnie 30 sekund naleź zrobie 30-minutowa przy zerę w celu是我的o schłodzenia.

Pomiar rezystancji

Nastawic zakres pomiarowy na przyłączniku selekcyjnym na „Ω". Czarny przewód pomiarowy połaczyc z gniaiazdem „COM", a czerwony przewód pomiarowy połaczyc z gniaiazdem „V Ω A". Przewody pomiarowe połaczyc z badanym przytedmiotem. Miernik automatycznie wyszukujeSBiejnej korzystny zakres pomiarowy. Wynik pomiaru sązy odczytać na wyświetlaczu.

Oporność

Zakres pomiarowy	Rozdzielczość	Dokladnosć
200 Ω	0,1 Ω Ochrona przejność: 250 V AC / DC	± 1% + 5 Digit
2k Ω	0,001 kΩ	± 1% + 5 Digit
20 kΩ	0,01 kΩ
200 kΩ	0,1 kΩ
2 MΩ	0,001 MΩ
20 MΩ	0,01MΩ	± 1,8% + 5 Digit

Napięcie pomiarowe: 0,25 V.

Ochrona przyȩcieciowa: 600 V AC / DC < 30 s.

Test diodowy

Nastawic zakres pomiarowy na przyȩczniku selekcyjnym na „Ω". Czarny przewód pomiarowy poȩczyc z gniażdem „COM", a czerwoń przyzewód pomiarowy poȩczyc z sprawym gniażdem. Przyciskiem „M" ustawic na „+". Przewody pomiarowe poȩczyc z badanym przyedmiotem. Czerwoń przyzewód pomiarowy = anoda, czarny przyzewód pomiarowy = katoda. Wyswiectlane jest szczytowe napiȩcie wsteczne (napiȩcie zwrotne).

Test diodowy

Zakres pomiarowy	Rozdzielczość	Dokladnosć
	0,001 V	Pokazuje szczytowe napiȩcie wsteczne (napiȩcie zwrotne)

Prad poczatkowy: ok. 0,6 mA, napiecie zwrotne: ok. 1,5 V.

Ochrona przyȩciowa: 600 V AC / DC < 30 s.

Test przyjecchia

Nastawic zakres pomiarowy na przyłączniku selekcyjnym na „Ω". Czarny przyȩwod pomiarowy połaczyc z gniażdem „COM", a czerwoyny przyȩwod pomiarowy połaczyc z sprawym gniażdem. Przyciskiem „M" ustawic na „°)”. Przewody pomiarowe połaczyc z obwodem kontrolnym. Przy przyȩsciach poniȩje 50 Ω Rozbrzmiewa sygnat. Wynik pomiaru sąȩzy odcZYtać na wyświendlaczu.

Wazne: Nalezy zapewnic stan beznapięciowy i doprowadzić do rożadowania kondensatorów na obwodzie pomiarowy.

Test przyjecchia

Zakres pomiarowy Funkcja

。）

Wbudowany bręczyk sygnalizuje przy.§cie do 50 Ω

Napięcie obwodu pomiarowej: ok. 0,5 V

Ochrona przyȩcieciowa: 600 V AC / DC < 30 s.

Konserwacja

W warunkach eksploataci zgodnej z instrukcja obstugi urzadzenie nie wymaga szczególnej konserwacje.

Czyszczenie

W przypadku zanieczyszczenia urzadzenia poprzej codzienne uzytkowanie sąna je oczyScić za pomocā wilgotnej sciereczki i tagodnego srodka czyszczȩcego domowej uzytku. Do czyszczenia nie uzywać agresywnych srodków czyszczȩchani Rozpuszczaliników.

Wymiana baterii

Wymiana baterii jest konieczna, gdy na wyświetlaczu pojawi są symbol baterii. Przed wymianą baterii przyzewody pomiarowe musza być odłączone od urzadzenia!

Usunac gorna sbrz znajdujacsi na odwrotnej stronie, otworzyc komore baterii i wyjac zuzyte baterie. Wlozyc nowe baterie (2 x 1,5 V AAA mikrokomorka). Nafozyc oslone komory baterii i przykrecić ja.

Stosowac wyłacznie zalecane baterie!

Baterii nie wolno wyrzucac do smieci pochodzacych z gospodarstwa domowego! Nalezy przy tym przystrzegać ustawowych przypisów utylizacje odpadów.

Wymiana bezpieczników

W celu wymiany bezpieczników nalezy wczesnej odączyć od urzadzenia przygewody pomiarowe i odkrećic wzystkie szruby znajdujace są na odwrocie. Ostrożnie zȩć tylną strone obudowy i wymienc bezpieczniki na bezpiecznikikiego samego typu (bezpiecznik F 250 mA lub 10 A / 690 V). Ponownie skȩć uzradzenia.

Stosowac wyłacznie zalecane bezpieczniki!

Dane techniczne

Dokladnosć odnosi są do rocznej eksploataci w temperaturze 18^ - 28^ i przy wilgotnosci powietrza 75% (offerwane jest przyepamrowadzanie dalszych corocznych kalibracje).

Automatyczny i manualny wybor zakresu pomiarowej.

Maks. napiecie między gniazdami przyłączowymi a masa:

600 V AC / DC.

Bezpiecznik	F 250 mA / F10 A 690 V z wiktadką topikowa bezzwłoczną
Maks. wysokość eksploataci ur.§zdenia	2.000 m n.p.m.
Wysokość wyświetlacza	20 mm LCD
Wskaźnik maks. 1999 (3 1/2)
Wskaźnik biegu nowosci	automatyczny
Wskaźnik nadmiaru Pokazywany jest „OL"
Częstotliwość próbkownikia	ok. 0,4 s.
Stan baterii Pokazywany jest symbol baterii
Automatyczne wymięczanie po ok. 15 min.
Zasilanie elektryczne 2 x 1,5 V AAA Micro
Temperatura robocza 0 °C do 40 °C
Temperatura przechowywania -10 °C do 50 °C
Wymiary 170 x 90 x 38 mm
Waga 295 g wraz z bateriami
Norma badania IEC/EN 61010-1
Kategorie CAT IV 600 V
Przewody pomiarowe 1000 V CAT III / 600 V CAT IV / 10 A

W oparciu o norme EN 61010-1 definiowane sa nastepujace kategoriie pomiarowe:

Kategoria pomiarowa CAT II

Pomiary na obwodach pomiarowych elektrycznie połoczonych bezposrednio z siecia za pomocamy wyczek w gospodarstwie domowym, biurze i laboratorium.

Kategoria pomiarowa CAT III

Pomiary instalacji budynku:

odbiorniki stacionarne, przyłące urzadzenia rozdzielczego, urzadzenia stała na urzadzeniu Rozdzielczym.

Kategoria pomiarowa CAT IV

Pomiary zrodla instalacji niskonapięciowej:

liczniki, pierwotna ochrona przyȩpciowa, przyłącze glówne.
