BEDIENUNGSANLEITUNG TB3000 Testboy

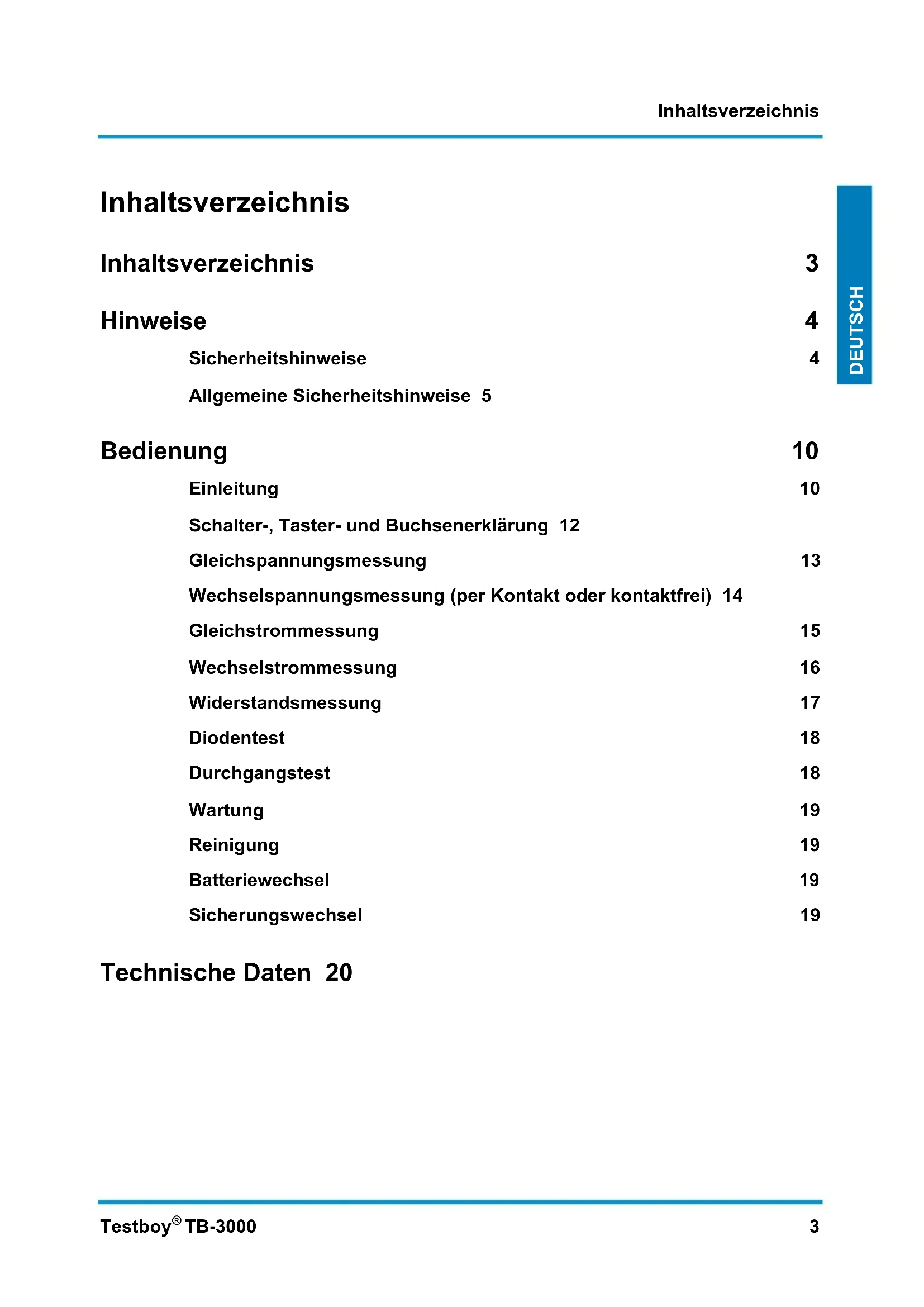

Inhaltsverzeichnis 3

Hinweise 4

Sicherheitshinweise 4

Allgemeine Sicherheitshinweise 5

Bedienung 10

Einleitung 10

Schalter-, Taster- und Buchsenerklarung 12

Gleichspannungsmessung 13

Wechselspannungsmessung (per Kontakt oder kontaktfrei) 14

Gleichstrommessung 15

Wechselstrommessung 16

Wunderstandsmessung 17

Diodentest 18

Durchgangstest 18

Wartung 19

Reinigung 19

Batteriewechsel 19

Sicherungswechsel 19

Technische Daten 20

Hinweise

Sicherheitshinweise

WARNING

Weitere Gefahrenquellen sind z.B. Mechanische Teile, durch die es zu schweren Verletzungen von Personen kommt kann.

Auch die Gefährung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNING

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNING

Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNING

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigemächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäß Verwendung" unbedingt beachten.

WARNING

Beachten Sie vor dem Gebrauch des Gerätesitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Höhe von elektrischen Schweiggeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
- Setzen Sie das Gerät nicht langere Zeit hohen Temperaturern aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
| Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenos-senschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschlieben
5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäß Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschrieben Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfallen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sieitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursicht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt damit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die darüber resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

dem Nichtbeachten der Anleitung
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren.

Richtigkeit der Bedienungsanleitung

These Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab dem 13.8.2005 dazu verpflichtet, Elektrogeräte die nach thisem Datum verkauft werden, kostenfrei zurückzunehmen und zu recyceiln. Elektrogeräte)dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceiln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit thisem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmull ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmull hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ohre verbrauchten Batterien/Akkus können Sie unentgeltlich beiden Sammelstellen ihrer Gemeinde oder überall Dort abgeben, wo Batterien/Akkus verkauft werden!

5 Jahre Garantie

Testboy-Geräte unterliegen einer strengen Qualitätskontrolle. Sollen während der tätiglichen Praxis davon Fehler in der Funktion auftreten, gewähren wir eine Garantie von 5 Jahren (nur gültig mit Rechnung). Fabrikations-oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät ohne Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird. Beschädigungen durch Sturz oder falsche Handhabung sind vom Garantieanspruch ausgeschlossen.

Bitte wenden Sie sich an:

Testboy GmbH Tel: [phone]

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Germany

[e-mail]

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die EMV-Richtlinien 2004/108/EG.

Bedienung

Einleitung

Das Testboy® TB-3000 ist ein universell einsetzbares Multimeter. Das Messgerät wird nach den neuesten Sicherheitsvorschriften hergestellt und gewährleistet ein sicheres und zuverlässiges Arbeiten. Das Multimeter ist im handwerklichen oder industriellen Bereich sowie für den Hobby-Elektroniker eine wertvolle Hilfe bei allen Standard-Messaufgaben.

Sicherheit nach IEC/EN 61010 -1 / DIN VDE 0411

Lieferumfang

Multimeter TB-3000 inkl. Sicherheitsmessleitungen (CAT IV 600 V)

Bedienungsanleitung

Bereitschaftstasche

Sicherheitsmaßnahmen

Das TB-3000 hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitschinweise in dieser Anleitung beachten.

Achtung!

Benutzen Sie nur die beigefugten Sicherheits-Messleitungen oder äquivalente Messleitungen, die der richtigen Messkategorie CAT IV 600 V genügen.

Um einen elektrischen Schlag zu vermeiden, sind die Vorsichtsmaßnahmen zu beachten, wenn mit Spannungen größter 120 V (60 V) DC oder 50 V (25 V) eff. AC gearbeitet wird. Diese Werte stellen nach DIN VDE die Grenze der noch berührbaren Spannungen dar. (Werte in Klammern gelten für z.B. medizinische oder landwirtschaftliche Bereiche)
Vor jeder Messung vergewissern, dass die Messleitung und das Prüfgerät in einwandfreiem Zustand sind.
Die Messleitungen und Prüfspitzen dürfen nur an den darauf vorgesehen Handgriffen angefasst werden. Das Berühren der Prüfspitzen ist unter allen Umständen zu vermeiden.

Das Prüfgerätarf nur in den spezifizierten Messbereichen eingesetzt werden.

Vorsicht!

Vor jeder Benutzung muss das Gerät auf einwandfrei Funktion (z.B. an einer bestimmten Spanningsquelle, siehe auch DIN VDE 0105, Teil 1) geprüft werden.

Schalter-, Taster- und Buchsenerklarung

AN/AUS Schalter(über Drehschalter)	Das Gerät wird über die Wahl einesMessbereiches eingeschaltet und überdie Stellung „OFF“ wieder ausgeschalten.
Funktionstaster (M)	Bei Betätigung wird auf eine andere Funktion umgeschaltet.
Messwertspeichertaste (H)	Bei Betätigung des Tasters wird der ak-tuelle Messwert gespeichert.
Beleuchtungstaster (◇)	Bei Betätigung schaltet sich die Taschen-lampenfungtion ein und wieder aus.
Wahlschalter Messfunktion	Bei Betätigung des Drehschalters konnen die verschiedene Grundmessarten gewählt werden.
10 A Buchse (links)	Bei Messungen ab 250mA miss die 10 A Buchse benutzt werden.
Eingangsbuchse (rechts)	Rote Messleitung für alle vom Gerät zu-lässigen Signalarten.
Massebuchse	Schwarze Messleitung für alle vom Gerätzulässigen Signalarten.

Gleichspannungsmessung

Messbereich am Wahlschalter auf V = einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der rechten Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Das Multimeter sich sich automatisch den günstigsten Messbereich. Messergebnis vom Display ablesen.

Gleichspannung

Messbereich	Auflösung	Genauigkeit
200 mV 0,1 mV		± 0,5 % v.M.+ 3 Digit
2 V 0,001 V
20 V 0,01 V		± 0,8 % v.M.+ 5 Digit
200 V 0,1 V
600 V 1 V

Eingangswiderstand: 10 MΩ.

Max. Eingangsspannung: 600 V DC.

Wechselspannungsmessung (per Kontakt oder kontaktfrei)

Messbereich am Wahlschalter auf V~ einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der rechten Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Das Multimeter sich sich automatisch den günstigsten Messbereich. Messergebnis vom Display ablesen.

Wird die Oberkante des Multimeters bei gedrückter M-Taste an einen spannungsführenden Leiter (100-600 V AC) gehalten, so blinkt das Display und es ertont ein akustisches Signal. Ebenso auch bei einpoliger Phasenprüfung mit der roten Messleitung.

Wechselspannung

Messbereich	Auflösung	Genauigkeit
200 mV 1 mV		± 1,5 % v.M. + 5 Digit
2 V 0,001 V
20 V 0,01 V
200 V 0,1 V
600 V 1 V

Eingangswiderstand: 10 MΩ.

Max. Eingangsspannung: 600 V AC RMS, Frequenzbereich: 40-400 Hz.

Gleichstrommessung

Messbereich am Wahlschalter auf A einstellen. Mit der Taste „M“ auf DC einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der rechten Buchse verbinden (bis max. 250 mA).

Bei einem Strom über 250 mA, muss zur Messung die „10 A“-Buchse benutzt werden!

Messleitungen mit dem Prüfling verbinden. Das Multimeter sucks sich automatisch den gunstigsten Messbereich. Messergebnis vom Display ablesen.

Zum Schutz vor Überhitzung des Gerätes nach max. 30 Sekunden
Messung eine Pause von 30 Minuten zwecks Abkühlung einhalten.

Gleichstrom

Messbereich	Auflösung	Genauigkeit
200 μA 0,1 μA		± 1,0 % v.M. + 3 Digit
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA
2 A 10 mA		± 1,2 % v.M. + 5 Digit
10 A* 0,01 A

Überlastschutz: μA und mA-Bereich abgesichert durch F 250 mA / 690 V.

10A-Bereich ist abgesichert durch F 10 A / 690 V.

• im 10A-Bereich maximale Einschaltdauer beachten!

Zum Schutz vor Überhitzung des Gerätes nach max. 30 Sekunden Messung eine Pause von 30 Minuten zwecks Abkühlung einhalten.

Wechselstrommessung

Messbereich am Wahlschalter auf A einstellen. Mit der Taste „M“ auf AC einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der rechten Buchse verbinden.( bis max. 200 mA).

Bei einem Strom über 250 mA, muss zur Messung die „10 A“-Buchse benutzt werden!

Messleitungen mit dem Prüfling verbinden. Das Multimeterucht sich automatisch den gunstigsten Messbereich. Messergebnis vom Display ablesen.

Zum Schutz vor Überhitzung des Gerätes nach max. 30 Sekunden
Messung eine Pause von 30 Minuten zwecks Abkühlung einhalten.

Wechselstrom

Messbereich	Auflösung	Genauigkeit
200 μA 0,1 μA		± 1,3 % v.M. + 5 Digit
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA
2 A 10 mA		± 1,5 % v.M. + 8 Digit
10 A* 0,01 A

Überlastschutz: μA und mA-Bereich abgesichert durch F 250 mA / 690 V.
10A-Bereich ist abgesichert durch F 10 A / 690 V.

• im 10A-Bereich maximale Einschaltdauer beachten!

Zum Schutz vor Überhitzung des Gerätes nach max. 30 Sekunden Messung eine Pause von 30 Minuten zwecks Abkühlung einhalten.

Wunderstandsmessung

Messbereich am Wahlschalter auf „ “ einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der „V Ω A“-Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Das Multimeter sich sich automatisch den gunstigsten Messbereich. Messegebnis vom Display ablesen.

Wunderstand

Messbereich	Auflösung	Genaugkeit
200 Ω	0,1 Ω Überspannungs-schutz: 250 V AC / DC	± 1% + 5 Digit
2k Ω	0,001 kΩ	± 1% + 5 Digit
20 kΩ	0,01 kΩ
200 kΩ	0,1 kΩ
2 MΩ	0,001 MΩ
20 MΩ	0,01MΩ	± 1,8% + 5 Digit

Messsspannung: 0,25 V.

Überspannungsschutz: 600 V AC / DC < 30 s.

Diodentest

Messbereich am Wahlschalter auf einstellen. Die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der rechten Buchse verbinden. Mit der Taste M^ auf l einstellen. Messleitungen mit dem Prüfling verbinden. Rote Messleitung = Anode, Schwarze Messleitung = Kathode. Die Sperrspannung wird angezeigt.

Diodentest

Messbereich

Auflosung

0,001 V Zeigt die Sperrspannung an

Genauigkeit

Vorlaufstrom: ca. 0,6 mA, Rücklaufspannung: ca. 1,5 V.

Überspannungsschutz: 600 V AC / DC < 30 s.

Durchgangstest

Messbereich am Wahlschalter auf „ “ einstehen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der rechten Buchse verbinden. Mit der Taste „M“ auf „°)“ einstellen. Messleitungen mit dem Prüfkreis verbinden. Bei Durchgängen unter 50 ertont ein Signal. Messergebnis vom Display ablesen.

Wichtig: Achten Sie auf Spannungsfreiheit und entladenen Kondensatoren am Messkreis.

Durchgangstest

Messbereich

0）

Funktion

Der integrierte Summer meldet Durchgang bis 50

Messkreisspannung: ca. 0,5 V.

Uberspannungsschutz: 600 V AC / DC < 30 s.

Wartung

Das Gerät benötigt bei einem Betrieb gemäß der Bedienungsanleitung keine besondere Wartung.

Reinigung

Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden.

Batteriewechsel

Der Batteriewechsel wird nötig, wenn das Batteriesymbol im Display erscheint. Vor dem Batteriewechsel mussen die Messleitungen vom Gerät gettrennt sein!

Rückseitig befindliche obere Schraube entfernen, Batteriefach offen und entladene Batterien entfernen. Neue Batterien (2 x 1,5 V AAA Mikro-Zelle) einlagen. Batteriefach aufsetzen und zuschrauben.

Verwenden Sie nur die angegebenen Batterien!

Batterien gehören nicht in den Hausmüll! Beachten Sie die gesetzlichen Entsorgungsvorschriften!

Sicherungswechsel

Bei Sicherungswechsel vorher Messleitungen vom Gerät entfern und alle rückseitigen Schrauben losen. Die Gehäuserrückseite vorsichtig entfern und Sicherungen durch Sicherungen gleichen Types (Sicherung F 250 mA bzw. 10A / 690V ) ersetzen. Gerät zuschrauben.

Verwenden Sie nur die angegebenen Sicherungen!

Technische Daten

Die Genauigkeit bezieht sich auf 1 Jahr bei einer Temperatur von 18^ - 28^ mit einer Luftfeuchtigkeit von 75% (weitere jährliche Kalibrierungen werden angeboten).

Automatische und manuelle Messbereichswahl.

Max. Spannung zwischen den Anschlussbuchsen und Masse:

600 V AC / DC.

Sicherung F 250 mA / F10 A 690 V flink

Max. Betriebshöhe 2000 m über NN
Displayhöhe 20 mm LCD
Anzeige max 1999 (3 1/2)
Polaritätsanzeige	automatisch
Überlaufanzeige	„OL“ wird angezeigt
Abtastrate ca. 0,4 s.
Batteriezustand	Batteriesymbol wird
Automatische Abschaltung nach ca. 15 min.
Stromversorgung 2 x 1,5 V AAA Micro
Betriebstemperatur 0 °C bis 40 °C
Lagertemperatur -10 °C bis 50 °C
Abmessungen	170 x 90 x 38 mm
Gewicht 295 g inkl. Batterien
Prüfnorm	IEC/EN 61010-1
Kategorie	CAT IV 600 V
Messleitungen	1000 V CAT III / 600 V CAT IV / 10 A

Nach der Norm EN 61010-1 werden folgende Messkategorien definiert:

Messkategorie CAT II

Messungen an Stromkreisen die elektrisch direkt mit dem Netz verbunden sind, über Stecker in Haushalt, Buro und Labor.

Messkategorie CAT III

Messungen an der Gebäudeinstallation:

Stationäre Verbraucher, Verteileranschluss, Geräte fest am Verteiler.

Messkategorie CAT IV

Messungen an der Quelle der Niederspannungsinstallation: Zähler, primärer Überspannungsschutz, Hauptanschluss.

Table of Contents

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Germany

[e-mail]

Testboy GmbH Tél.: [phone]

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Germany

[e-mail]

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Germania

[e-mail]

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Germany

[e-mail]

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Alemanha

[e-mail]

Technische gegevens 140

Aanwijzingen

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

49377 Vechta (D) www.testboy.de

Duitsland

[e-mail]

Gewicht 295 g incl. batterij

Testnorm

Categorie

Meetsnoeren

IEC/EN

61010-1

CAT IV 600 V

1000 V CAT III/600 V CAT IV/10 A

Testboy GmbH tel. [phone]
Elektrotechnische Spezialfabrik faks: 0049 (0)4441 / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany [e-mail]

Certyfikat jakosci

Elektrotechnische Spezialfabrik Φακc: 0049 (0)4441 / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Germany

[e-mail]

CeptnuΦnkaT kaueCTBa

Bce pa6oTbI n npoueccbl BHyTpri KOMpaHn Testboy GmbH, BInraUoIne Ha KaueCTBO npOdykUIN, NOcToaHNO KOHTpOlnpyOTc CNCTeMoN MeHeJXMeHTa KaueCTBa. Kpome TOrO, KomnaHn Testboy GmbH noDTBepKdaet, YTO KOHTpOlbHn aannapaTypa, npImeHReMa npi KaJIb6pOBKe, NODBepraEtCn NOCToAHHO npOBepKe cpeDCTB KOHTpOJIa.

Testboy GmbH Tel.: [phone]

Elektrotechnische Spezialfabrik fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Germany

[e-mail]

Certifikat kvality

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Germany

[e-mail]
